Ниссан Джук. Снятие и установка задних колёсных ступиц (2WD)

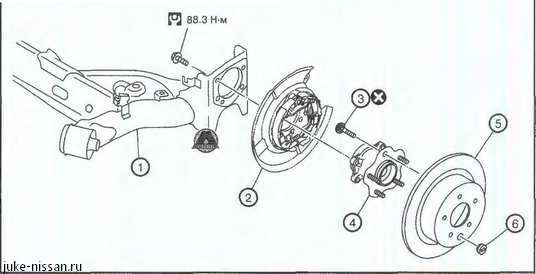

1. Балка задней подвески, 2. Задний тормозной механизм в сборе. 3. Болт ступицы. 4. Колесная ступица в сборе (со встроенным подшипником). 5. Тормозной диск 6. Заглушка.

Снятие

1. Снять заднее колесо с автомобиля.

2. Снять датчик частоты вращения колеса.

3. Снять тормозной суппорт в сборе и подвесить его так, чтобы он не мешал работе.

Не нажимать на педаль тормоза при снятом тормозном суппорте.

4. Снять тормозной диск. Если тормозной диск не снимается, выполнить следующее:

Убедиться в том, что стояночный тормоз полностью отпущен.

Перед снятием тормозного диска нанести установочные метки (А) на колесную ступицу и тормозной диск.

Не ронять тормозной диск.

• Зафиксировать тормозной диск колесными гайками и удалить заглушку регулировочного отверстия.

• Используя подходящий инструмент, провернуть регулятор (1) в на-

правлении (А), чтобы полностью сжать тормозные колодки.

5. Снять колесную ступицу в сборе.

6. При помощи съемника шаровых шарниров извлечь болты (1) из колесной ступицы.

Извлекать болты из ступицы только в случае крайней необходимости.

Не выбивать болты ступицы молотком во избежание ударов по ступице.

Извлекать болты в направлении перпендикулярном поверхности ступицы.

Проверка после снятия

Проверить колесную ступицу на наличие трещин, износа и повреждений. При необходимости заменить.

Установка

Установка производится в порядке, обратном снятию, с учетом следующего:

• Установить шайбу (А), как показано на рисунке, после чего установить болты ступицы (1) на место, затянув гайку (В).

Убедиться в отсутствии зазора между колесной ступицей и головкой болта.

Не использовать болты ступицы повторно, заменять их новыми после каждого снятия.

• Если тормозной диск используется повторно, при его установке необходимо совместить установочные метки, нанесенные при снятии.

Проверка после установки

1. Проверить надежность подсоединения разъемов датчиков частоты вращения колес.

2. Отрегулировать ход рычага стояночного тормоза.

3. Проверить углы установки колес
