Ниссан Джук.
Передние приводные валы

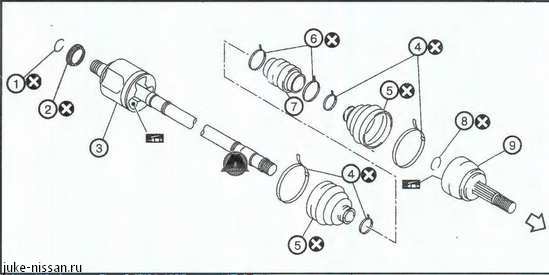

Левый передний приводной вал: 1.
Стопорное кольцо. 2. Пылезащитное кольцо. 3. Корпус в сборе. 4.
Хомуты пыльника. 5. Пыльник. 6. Хомут демпфера. 7, Динамический
демпфер. 8. Стопорное кольцо. 9. Шарнир равных угловых скоростей.

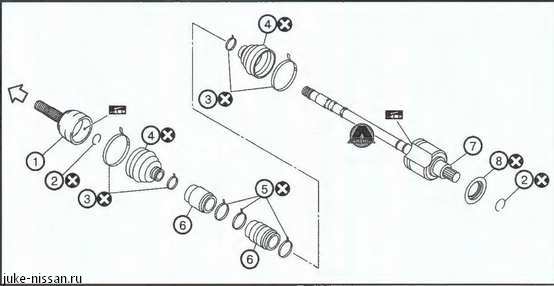

Правый передний приводной вал (версии с двигателем HR15DE/ HR16DE): 1.
Шарнир равных угловых скоростей, 2. Стопорное кольцо. 3. Хомуты
пыльника. 4. Пыльник. 5. Хомут демпфера. 6. Динамический демпфер. 7.
Корпус в сборе. 8. Пылезащитное кольцо.

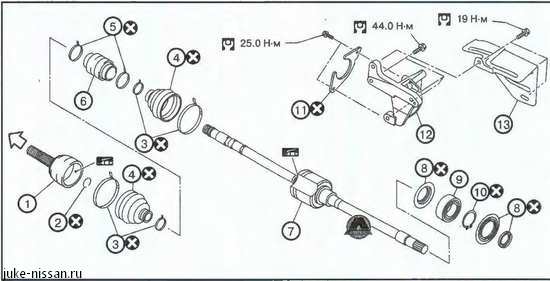

Правый передний приводной вал (версии 2WD с двигателем MR16DDT): 1.
Шарнир равных угловых скоростей 2. Стопорное кольцо. 3. Хомуты пыльника.
4. Пыльник. 5. Хомут демпфера. 6, Динамический демпфер. 7. Корпус в
сборе. 8. Пылезащитное кольцо. 9. Опорный подшипник. 10. Стопорное
кольцо. 11. Пластина. 12. Кронштейн опорного подшипника. 13.
Теплозащитный экран.

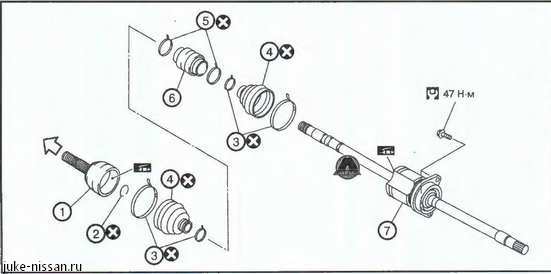

Передний правый приводной вал (версии 4WD с двигателем MR16DDT): 1.
Шарнир равных угловых скоростей. 2. Стопорное кольцо. 3. Хомуты
пыльника. 4. Пыльник. 5. Хомут демпфера. 6. Динамический демпфер. 7.
Корпус в сборе.

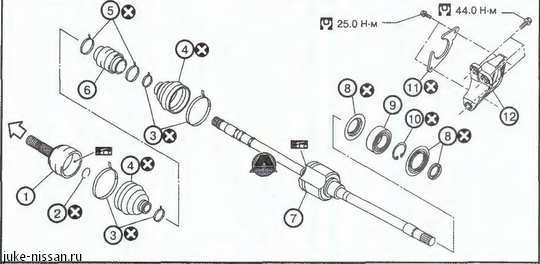

Передний правый приводной вал (версии с двигателем К9К): 1.
Шарнир равных угловых скоростей 2. Стопорное кольцо. 3. Хомуты пыльника.
4. Пыльник. 5. Хомут демпфера. 6. Динамический демпфер. 7. Корпус в
сборе. 8. Пылезащитные кольца. 9. Опорный подшипник. 10. Стопорное
кольцо. 11. Пластина. 12. Кронштейн опорного подшипника
