Ниссан Джук. Задняя главная передача (4WD)

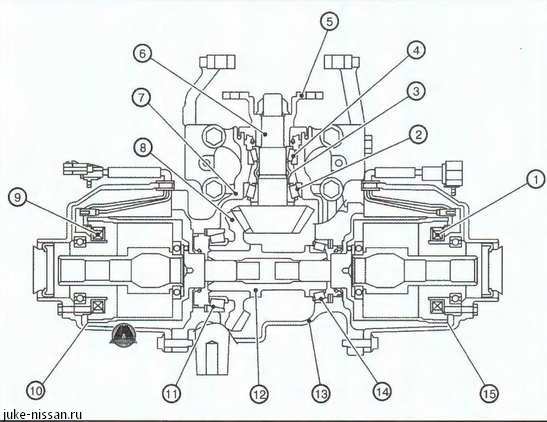

1. Правый соленоид полного привода. 2. Задний подшипник шестерни. 3. Составная проставка. 4. Передний подшипник шестерни. 5. Соединительный фланец. 6. Шестерня главной передачи. 7. Картер главной передачи. 8. Колесо главной передачи. 9. Левый соленоид полного привода. 10. Левая электронноуправляемая муфта. 11. Левый боковой подшипник. 12. Центральный стержень. 13. Задняя крышка. 14. Правый боковой подшипник. 15. Правая электронноуправляемая муфта.

Снятие и установка задней главной передачи в сборе

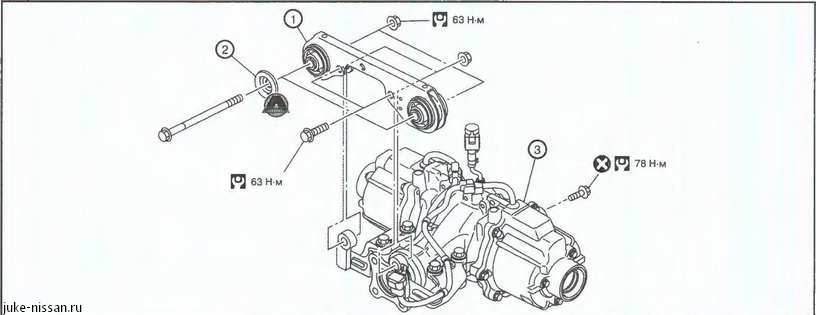

1. Монтажный кронштейн задней главной передачи, 2. Шайба, 3. Задняя главная передача в сборе.

Снятие

1. Снять задний карданный вал в сборе.

2. Снять задние приводные валы.

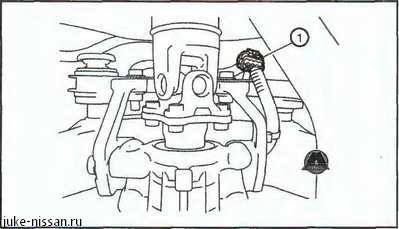

3. Отсоединить разъем дополнительного жгута проводов (1).

4. Снять шланг сапуна задней главной передачи.

5. Подпереть заднюю главную передачу в сборе подходящим домкратом.

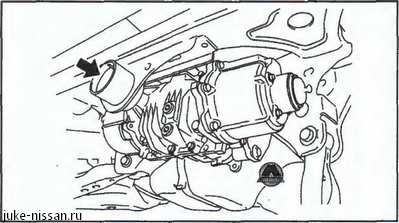

6. Отвернуть болт крепления задней главной передачи (указан на рисунке стрелкой) на балке задней подвески.

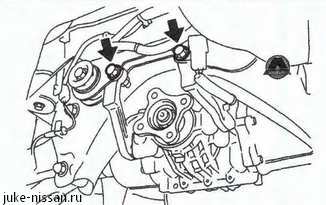

7. Отвернуть болты и гайки крепления задней главной передачи (указаны на рисунке стрелками), после чего снять заднюю главную передачу в сборе с монтажного кронштейна.

Перед снятием необходимо надежно зафиксировать заднюю главную передачу в сборе на домкрате.

8. Снять топливный бак.

9. Снять монтажный кронштейн задней главной передачи.

Установка

Установка производится в порядке, обратном снятию, с учетом следующего:

• Установить шланг (1) на патрубок сапуна на размер (А), показанный на рисунке.

A: Сторона главной передачи: 20 мм. Сторона сапуна: 20 мм.

Не использовать хомуты шлангов повторно. Установить хомуты шлангов так, чтобы их выступы были направлены к задней части автомобиля.

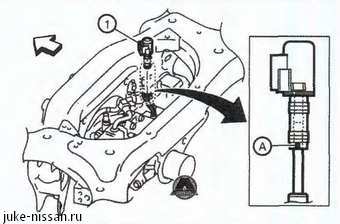

• Если шланг сапуна (1) был снят, установить его, как показано на рисунке. Цветовая метка (А) должна быть направлена к задней части автомобиля.

Стрелка направлена в сторону передней части автомобиля.

• Если при снятии задней главной передачи в сборе присутствовали утечки масла, после установки необходимо проверить уровень масла в картере главной передачи.

• При замене задней главной передачи новой, необходимо произвести процедуру записи параметров блока при помощи диагностического прибора
