Ниссан Джук. Задний карданный вал - снятие и установка (4WD)

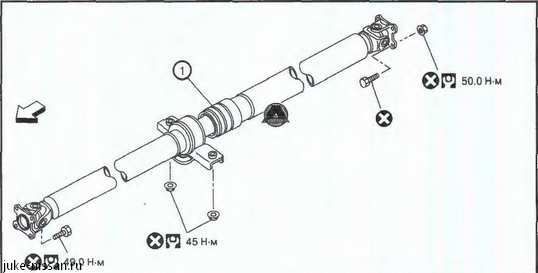

1. Карданный вал в сборе

Снятие

1. Переключить коробку передач в нейтральное положение и отпустить стояночный тормоз.

2. Нанести установочные метки на соединительные фланцы карданного вала и задней главной передачи.

Для нанесения установочных меток использовать краску. Запрещается повреждать поверхность фланцев кернением, надпилами и т.п.

3. Нанести установочные метки на соединительные фланцы карданного вала и раздаточной коробки.

4. Ослабить гайки крепления монтажного кронштейна центрального подшипника.

5. Отвернуть болты и гайки крепления карданного вала.

6. Отвернуть гайки крепления кронштейна центрального подшипника.

Для выполнения данной операции потребуется два человека. Необходимо соблюдать осторожность при обращении с шарниром равных угловых скоро стен.

Если шарнир равных угловых скоростей согнется в процессе снятия, установки или транспортировки, его пыльник (If может быть поврежден. Обернуть область вставки пыльника в металлическую часть (2) ветошью или резиной, чтобы защитить пыльник от повреждений.

Поскольку в осевом направлении фиксаторы отсутствуют, пыльник может быть поврежден или спадёт, если шарнир равных угловых скоростей переместится наружу на 25 мм или более от исходной Длины. Поэтому необходимо следить за тем, чтобы шарнир был постоянно вжат.

Проверка после снятия

Проверить карданный вал на наличие выбоин и повреждений. При обнаружении дефектов заменить карданный вал новым.

Проверить биение карданного вала в соответствующих точках. Если биение превышает предельно допустимое, заменить карданный вал в сборе.

Предельно допустимое биение карданного вала: 1.0 мм.

На рисунке ниже символами «А» обозначены точки измерения биения карданного вала.

Стрелка указывает в сторону передней части автомобиля

Осевой люфт карданных шарниров

Как показано на иллюстрации, зажав одну вилку карданного шарнира одной рукой, другой рукой покачать другую вилку в направлении стрелок, чтобы проверить осевой люфт шарниров. При обнаружении люфта заменить карданный вал в сборе.

Не разбирать карданные шарниры.

Проверить наличие следов повреждения или шума в центральном подшипнике. Если они обнаружены, заменить центральный подшипник.

Установка

Установка производится в порядке, обратном снятию, с учетом следующего:

• При установке карданного вала совместить установочные метки, нанесенные на соединительные фланцы при снятии.

• Для правильной установки необходимо отрегулировать положение монтажного кронштейна спереди и сзади, чтобы обеспечить отсутствие деформации (переднее-заднее

направление автомобиля) изолятора центрального подшипника.

• После затяжки болтов и гаек установленными моментами затяжки, убедиться в том, что головки болтов (3) со стороны фланца установлены, как показано на рисунке.

1. Главная передача в сборе. 2. Карданный вал в сборе. 3. Болт.

• Если карданный вал в сборе или задняя главная передача заменяются новыми, необходимо соединить их следующим образом:

Шарнир равных угловых скоростей нового карданного вала оснащен предустановленной защитной вставкой (1), которую необходимо снять после установки карданного вала.

1. Установить карданный вал (1), совместив установочную метку (А) карданного вала с установочной меткой (В) главной передачи (2) как можно точнее.

3. Прижать карданный вал (1), поместив установочную метку (С) главной передачи (2) вверх. После этого затянуть болты и гайки крепления установленным моментом затяжки.

Проверка после установки

После установки карданного вала необходимо произвести пробную поездку для проверки отсутствия вибрации карданного вала. В случае обнаружения вибраций необходимо отсоединить карданный вал от задней главной передачи или раздаточной коробки и переустановить установочные фланцы, изменив их взаимное расположение на одно отверстие под болт. После этого необходимо снова выполнить пробную поездку, чтобы убедиться в том, что вибрации устранены
