Ниссан Джук. Подбор регулировочных прокладок раздаточной коробки






Регулировочная прокладка правого подшипника коронной шестерни

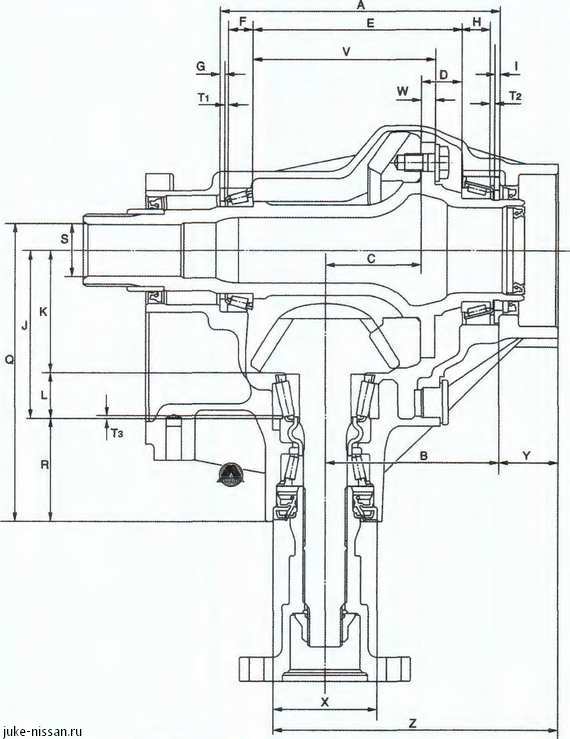

1. Измерить каждый параметр следующим образом:

Измерение размера «А»

• Штангенциркулем измерить размер (А) картера раздаточной коробки.




Измерение размера «X»

• Штангенциркулем измерить диаметр (X) картера раздаточной коробки.



Измерение размера «Y»

• Штангенциркулем измерить размер (Y) картера раздаточной коробки.



Измерение размера «Z»

• При помощи штангенциркуля и поверочной линейки измерить размер (Z) картера раздаточной коробки.





Измерение размера «V»

• Штангенциркулем измерить размер (V) вала коронной шестерни.





Измерение размера «IV»

• Штангенциркулем измерить размер (W) вала коронной шестерни.





Измерение размера Е

• Штангенциркулем измерить размер (Е) вала коронной шестерни.




Измерение размера «F»

• При помощи штангенциркуля и поверочной линейки измерить размер (F) от края наружного кольца правого подшипника вала коронной шестерни до края внутреннего кольца.





Измерение размера «G»

• Штангенциркулем измерить толщину (G) правой шайбы.


2. Вычислить размер «В» по следующей формуле: B=Z-Y-(X*0.5).

3. Вычислить размер «D» по следующей формуле: D=E-V+W.

4. Вычислить толщину регулировочной прокладки правого подшипника вала коронной шестерни «Т1» по следующей формуле: T1=A-B+C+D-E-F-G+0.045 мм.

Значение «С» для вычислений 56.0 мм.

5. Подобрать регулировочную прокладку для правого подшипника вала коронной шестерни.



Необходимо использовать только одну регулировочную прокладку.

Если регулировочной прокладки желаемой толщины нет, необходимо подобрать прокладку, толщина которой наиболее приближена к Вычисленному значению, причем предпочтительнее прокладка немного толще нужного значения, чем более тонкая.

Регулировочная прокладка левого подшипника коронной шестерни

1. Измерить каждый параметр следующим образом:

Измерение размера «X»

• Штангенциркулем измерить диаметр (X) картера раздаточной коробки.





Измерение размера «Y»

• Штангенциркулем измерить размер (Y) картера раздаточной коробки.




Измерение размера «Z»

• Штангенциркулем измерить размер (Z) картера раздаточной коробки.





Измерение размера «Н»

• При помощи штангенциркуля и поверочной линейки измерить размер (Н) от края наружного кольца левого подшипника вала коронной шестерни до края внутреннего кольца.


• Штангенциркулем измерить толщину (I) левой шайбы.


2. Вычислить размер «В» по следующей формуле: B=Z-Y-(X*0,5).

3. Вычислить размер «D» по следующей формуле: D=E-V+W.

4. Вычислить толщину регулировочной прокладки левого подшипника вала коронной шестерни «Т2» по следующей формуле: T2=B-C-D-H-I+0.045 мм.

Значение «С» для вычислений 56.0 мм.

5. Подобрать регулировочную прокладку для левого подшипника вала коронной шестерни.

Необходимо использовать только одну регулировочную прокладку.


Если регулировочной прокладки желаемой толщины нет, необходимо подобрать прокладку, толщина которой наиболее приближена к вычисленному значению, причем предпочтительнее прокладка немного толще нужного значения, чем более тонкая.

Регулировочная прокладка вала-шестерни

1. Измерить каждый параметр следующим образом:

Измерение размера «L»

• При помощи штангенциркуля и поверочной линейки измерить размер (L) от края наружного кольца заднего подшипника вала-шестерни до края внутреннего кольца.





Измерение размера «Q»

• При помощи глубиномера измерить размер (Q) картера раздаточной коробки.





Измерение размера «R»

• Штангенциркулем измерить размер (R) картера раздаточной коробки.





Измерение размера «S»

- Штангенциркулем измерить диаметр (S) картера раздаточной коробки.


2. Вычислить размер «J» по следующей формуле: J=Q-R-(S*0.5).

3. Вычислить толщину регулировочной прокладки вала-шестерки "ТЗ" по следующей формуле: T3=J-K-L.

Значение «К» для вычислений 70.85 мм.

4. Подобрать регулировочную прокладку вала-шестерни.

Необходимо использовать только одну регулировочную прокладку.


Если регулировочной прокладки желаемой толщины нет, необходимо подобрать прокладку, толщина которой наиболее приближена к вычисленному значению, причем предпочтительнее прокладка немного толще нужного значения, чем более тонкая.
