Ниссан Джук. Снятие и установка раздаточной коробки (4WD)

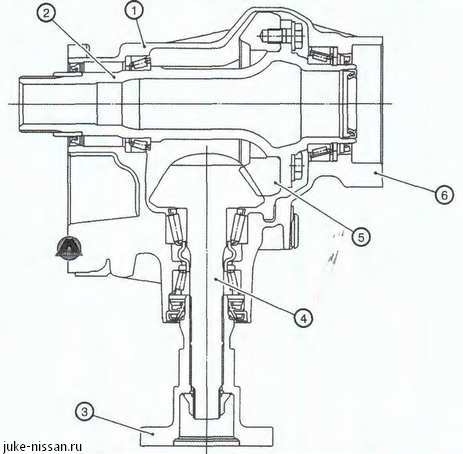

1. Крышка раздаточной коробки. 2. Вал коронной шестерни. 3. Соединительный фланец. 4. Ведущая шестерня. 5. Коронная шестерня. 6. Картер раздаточной коробки.

Снятие и установка раздаточной коробки в сборе

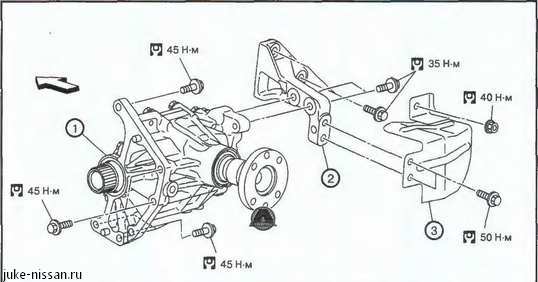

1. Косынка раздаточной коробки. 2. Раздаточная коробка. 3. Теплозащитный экран.

Стрелка указывает переднюю сторону автомобиля.

Снятие

1. Отсоединить задний карданный вал.

2. Снять правый приводной вал.

3. Снять правый опорный кронштейн каталитического нейтрализатора.

4. Снять теплозащитный экран (1).

5. Снять косынку раздаточной коробки (1)..

6. Снять задний опорный кронштейн каталитического нейтрализатора.

7. Снять задний торсион и кронштейн заднего торсиона.

8. Отвернуть болты крепления раздаточной коробки к коробке передач.

9. Снять раздаточную коробку в сборе с автомобиля.

Стрелка указывает переднюю сторону автомобиля.

Соблюдать осторожность, чтобы не повредить вал коронной шестерни.

Установка

Установка производится в порядке, обратном снятию, с учетом следующего:

• При установке раздаточной коробки на коробку передач необходимо соблюдать направление установки болтов (см. рисунок ниже).

Обозначение болта	А	В
Направление установки	От раздаточной коробки к коробке передач	От коробки передач к раздаточной коробке

При установке раздаточной коробки на коробку передач необходимо заменять боковой сальник (соединение раздаточной коробки).

Следить за тем, чтобы повредить боковой сальник (соединение раздаточной коробки).

• При установке теплозащитного экрана (1), необходимо затягивать болты и гайки крепления в указанной ниже последовательности.

Последовательность затяжки	1	2	3	4	5	6
Обо значение болта	А	В	С	А	В	С
Степень затяжки	Наживление			Затяжка установленным моментом

• После установки проверить уровень масла в раздаточной коробке и убедиться в отсутствии утечек.

Компоненты раздаточной коробки

Для разборки и сборки раздаточной коробки используются специальные инструменты и приспособления, приведенные в разделе«Сервисные данные и спецификация».ну.

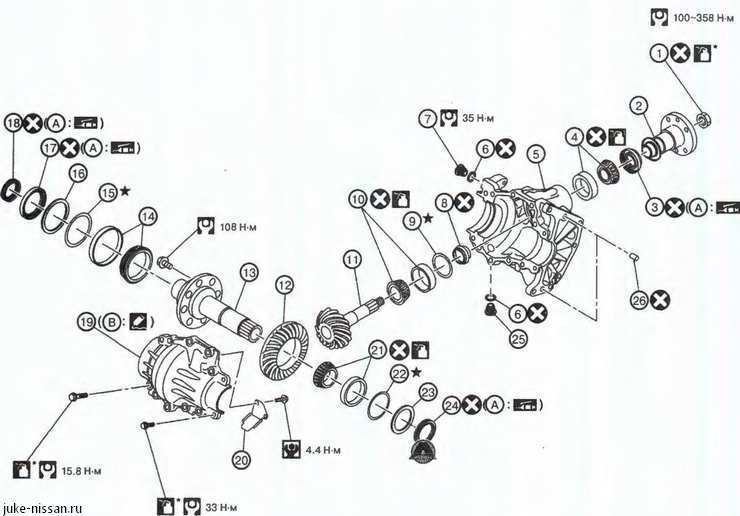

1. Стопорная гайка вала-шестерни. 2. Соединительный фланец. 3. Сальник вала-шестерни. 4. Задний подшипник вала-шестерни. 5. Картер раздаточной коробки. 6. Прокладка. 7. Пробка заправочного отверстия. 8. Составная проставка. 9. Регулировочная прокладка ведущей шестерни. 10. Передний подшипник ведущей шестерни. 11. Ведущая шестерня (вал-шестерня). 12. Коронная шестерня. 13. Вал коронной шестерни. 14. Правый подшипник коронной шестерни. 15. Регулировочная прокладка правого подшипника коронной шестерни. 16. Правая проставка. 17. Правый сальник картера раздаточной коробки. 18. Сальник приводного вала. 19. Крышка раздаточной коробки. 20. Маслоотбойник. 21. Левый подшипник коронной шестерни. 22. Регулировочная прокладка левого подшипника коронной шестерни. 23. Левая проставка. 24. Левый сальник картера раздаточной коробки. 25. Пробка сливного отверстия. 26. Установочный штифт. А. Кромки сальника. В. Монтажная поверхность картера раздаточной коробки.ну
