Ниссан Джук. Прокачка гидропривода сцепления

1. Заправить бачок свежей тормозной жидкостью.

Не использовать повторно слитую рабочую жид-кость гидропривода сцепления.

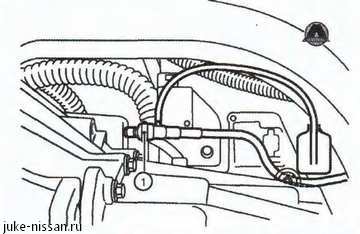

2. Подсоединить прозрачный виниловый шланг к штуцеру для прокачки (1).

3. Медленно выжать до упора и полностью отпустить педаль сцепления 15 раз с интервалом 2-3 секунды, после чего отпустить педаль сцепления.

4. Нажать на стопорный штифт (1) штуцера для прокачки (2) для фиксации в одном положении.

6. Быстро нажать на педаль тормоза и удерживать её нажатой, чтобы через шланг вышли пузырьки воздуха.

Поскольку при нажатии педали сцепления в трубопроводах гидропривода создается определенное давление, необходимо поддерживать трубку, чтобы не допустить её выпадения.

7. Вернуть трубку сцепления на место и зафиксировать, нажав на педаль сцепления.

8. Отпустить педаль сцепления и подождать 5 секунд.

9. Повторять шаги с 3 по 8, пока в вытекающей через виниловый шланг рабочей жидкости не перестанут выходить пузырьки воздуха.

10. Проверить уровень рабочей жидкости в расширительном бачке, при необходимости долить.

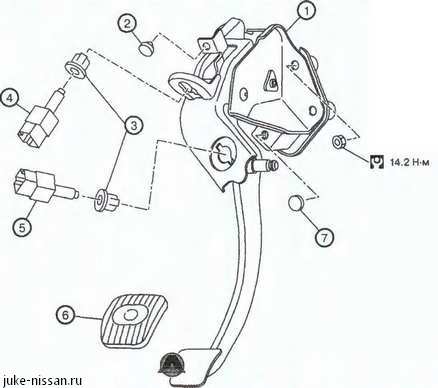

Снятие и установка педали сцепления

Снятие

1.Снять нижнюю облицовку с левой стороны приборной панели.

2. Отсоединить разъем датчика положения педали сцепления (версии с системой ASCD или кнопкой зажигания).

3. Отсоединить разъем выключателя педали сцепления (версии с кнопкой зажигания).

4. Отсоединить зажим электропровода от педали сцепления (версии с системой ASCD или кнопкой зажигания).

5. Отсоединить шток главного цилиндра сцепления от педали.

6. Снять датчик положения педали сцепления и зажим с педали (версии с системой ASCD или кнопкой зажигания).

7. Снять выключатель педали сцепления и зажим с педали (версии с кнопкой зажигания).

8. Снять педаль сцепления с автомобиля.

9. Снять накладку с педали сцепления.

10. Используя подходящий инструмент, снять резиновые упоры с педали сцепления.

Установка

Установка производится в порядке, обратном снятию.

Вжать наконечник штока главного рабочего цилиндра на педаль сцепления до упора.

Замена главного цилиндра сцепления

1. Шланг бачка, 2. Расширительный бачок. 3. Главный цилиндр сцепления.

Снятие

Не допускать попадания тормозной жидкости на лакокрасочные поверхности автомобиля. Если это всё же произошло, немедленно удалить пролитую тормозную жидкость.

1. Слить рабочую жидкость гидропривода сцепления.

2. Снять корпус воздушного фильтра.

3. Снять шланг с расширительного бачка и главного цилиндра сцепления.

4. Снять шток главного цилиндра с педали сцепления.

5. Извлечь стопорный штифт (1) из разъема главного цилиндра сцепления (2) и отсоединить патрубок сцепления.

6. Провернуть главный цилиндр сцепления на 45' по часовой стрелке, после чего снять его с автомобиля.

Установка

Не допускать попадания тормозной жидкости на лакокрасочные поверхности автомобиля, Если это всё же произошло, немедленно удалить пролитую тормозную жидкость.

1. Наклонив главный цилиндр сцепления на 45' по часовой стрелке (А), вставить его в монтажное отверстие. Провернуть главный цилиндр против часовой стрелки и зафиксировать При этом штуцер (1) должен быть направлен вверх (В).

2. Установить шток главного цилиндра сцепления на педаль.

Вжать наконечник штока главного цилиндра сцепления до упора на педаль.

3. Установить шланг на расширительный бачок и главный цилиндр сцепления.

Установить шланг так, чтобы цветовая метка находилась сверху.

4. Вжать фиксатор в разъем главного цилиндра сцепления до упора.

5. Установить патрубок сцепления на разъем главного цилиндра до упора.

6. Установить остающиеся части в порядке, обратном снятию
