Ниссан Джук. Система управления бензиновым двигателем

Компоненты системы управления двигателем

Двигатели HR15DE и HR16DE

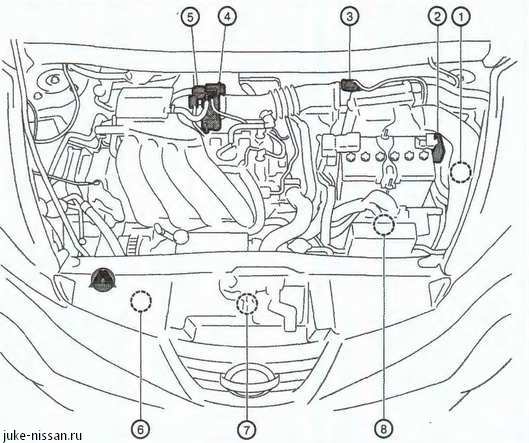

1. Микропроцессорный распределительный блок питания в моторном отсеке (IPDM). 2. Датчик тока аккумуляторной батареи (с датчиком температуры аккумуляторной батареи). 3, Датчик массового расхода воздуха (с датчиком температуры воздуха на впуске). 4. Привод электронной дроссельной заслонки (со встроенным датчиком положения дроссельной заслонки).5. Электромагнитный продувочный клапан системы улавливания паров топлива. 6. Датчик давления хладагента. 7. Мотор вентилятора системы охлаждения. 8. Электронный блок управления двигателем.

эбу

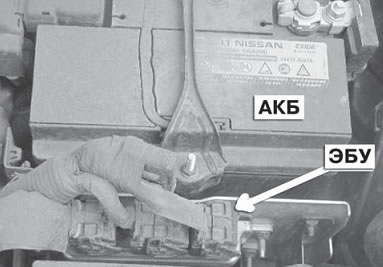

Место расположения ЭБУ в моторном отсеке

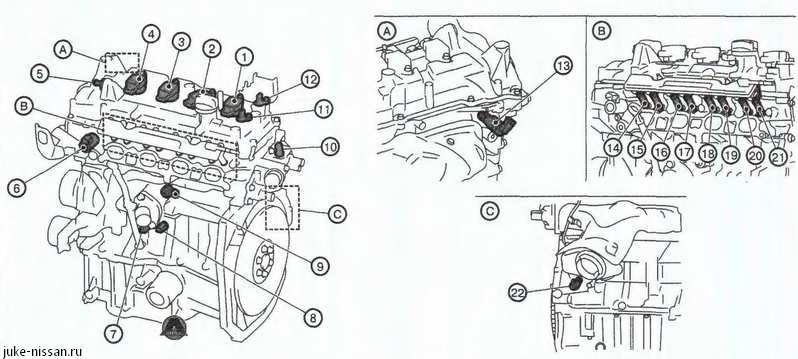

1. Катушка зажигания №4 (с выходным транзистором) 2. Катушка зажигания №3 (с выходным транзистором). 3. Катушка зажигания №2 (с выходным транзистором). 4. Катушка зажигания №1 (с выходным транзистором). 5. Клапан принудительной вентиляции картера. 6. Электромагнитный клапан фазовращателя впускного распредвала. 7, Датчик давления моторного масла. 8. Датчик температуры моторного масла. 9, Датчик детонации. 10. Датчик температуры охлаждающей жидкости. 11. Датчик положения впускного распределительного вала. 12. Датчик положения выпускного распределительного вала. 13. Электромагнитный клапан фазовращателя выпускного распределительного вала, 14. Топливная форсунка №1 (передняя) 15. Топливная форсунка №1 (задняя). 16. Топливная форсунка №2 (передняя). 17. Топливная форсунка №2 (задняя). 18. Топливная форсунка №3 (передняя). 19. Топливная форсунка №3 (задняя). 20. Топливная форсунка №4 (передняя). 21. Топливная форсунка №4 (задняя). 22. Датчик положения коленчатого вала. А. Передняя правая сторона двигателя. В. Вид на двигатель слева С. Задняя правая сторона двигателя.

Двигатель MR16DDT

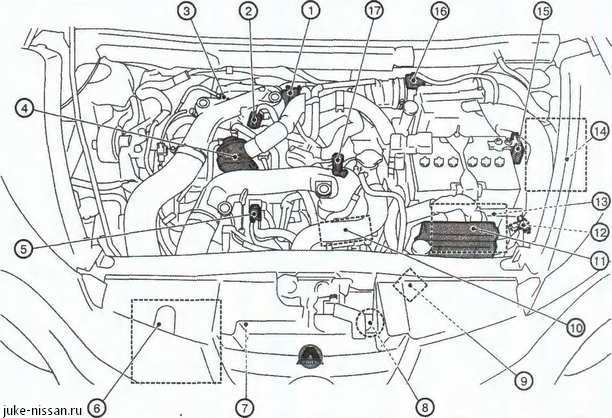

1. Привод управления наддувом. 2. Элеткромагнитный клапан управления наддувом турбокомпрессора. 3. Датчик топливовоздушной смеси №1. 4. Клапан рециркуляции. 5. Электромагнитный продувочный клапан системы улавливания паров топлива, в. Промежуточный охладитель, 7. Датчик давления хладагента. В. Мотор системы охлаждения. 9. Блок управления вентилятором радиатора. 10. Привод электронной дроссельной заслонки (со встроенным датчиком положения дроссельной заслонки). 11. Блок реле (реле вентилятора радиатора, реле топливных форсунок, реле топливного насоса). 12. Датчик атмосферного давления. 13. Электронный блок управления двигателем. 14. Микропроцессорный распределительный блок питания в моторном отсеке (IPDM). 15. Датчик тока аккумуляторной батареи (с датчиком температуры аккумуляторной батареи). 16. Датчик массового расхода воздуха (с датчиком температуры впускаемого воздуха №1). 17. Датчик наддува турбокомпрессора (сдатчиком температуры впускаемого воздуха №2).

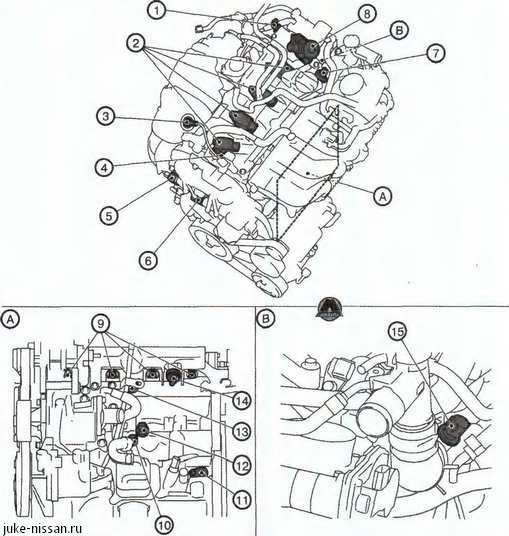

1. Датчик положения фазовращателя выпускного распредвала. 2. Катушки зажигания (с выходными транзисторами). 3. Датчик топливовоздушной смеси № 1. 4. Клапан принудительной вентиляции картера. 5. Электромагнитный клапан фазовращателя выпускного распределительного вала. 6. Электромагнитный клапан фазовращателя впускного распределительного вала. 7. Датчик положения распределительного вала (датчик фаз). 8. Топливный насос высокого давления. 9. Топливные форсунки. 10. Датчик температуры моторного масла. 11. Датчик положения коленчатого вала. 12. Датчик давления моторного масла. 13. Датчик детонации. 14. Датчик давления в топливной рампе. 15. Датчик температуры охлаждающей жидкости. А. Левая сторона блока цилиндров. В. Задняя часть двигателя
