Ниссан Джук. Топливный бак - снятие и установка

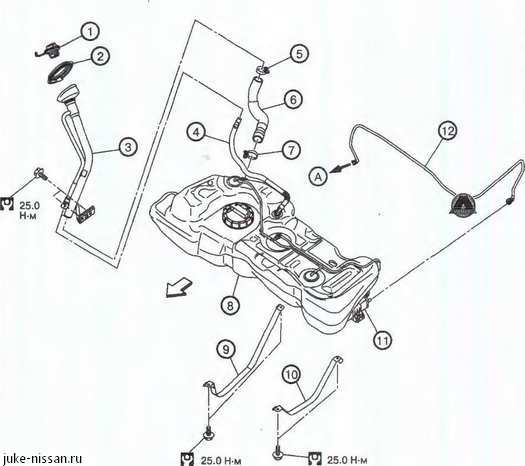

Версии с двигателем HR15DE и HR16DE: 1. Крышка топливного фильтра. 2. Уплотнение. 3. Заправочный патрубок. 4. Вентиляционный шланг, 5, Хомут, 6. Заправочный шланг. 7. Хомут. В, Топливный бак. 9. Правый монтажный хомут топливного бака. 10. Левый монтажный хомут топливного бака. 11. Угольный фильтр системы улавливания паров топлива. 12. Шланг угольного фильтра. А. К топливопроводу.

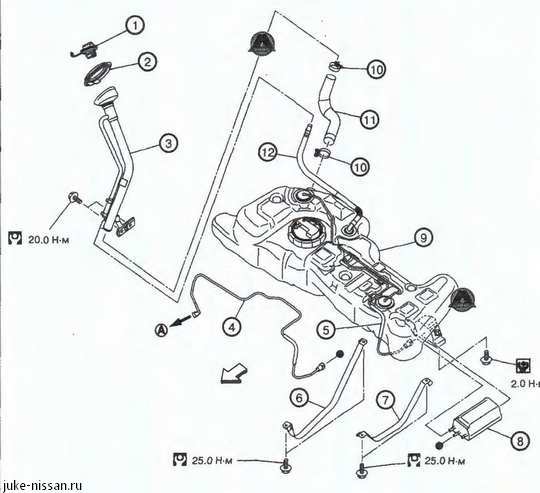

Версии с двигателем MR16DDT и приводом на одну ось (2WD): 1. Крышка заправочной горловины 2. Прокладка 3. Заправочный патрубок. 4. Шланг угольного фильтра, 5. Правый монтажный хомут топливного бака, в. Левый монтажный хомут топливного бака. 7. Топливный бах. 8. Хомут. 9. Заправочный шланг. 10. Вентиляционный шланг.

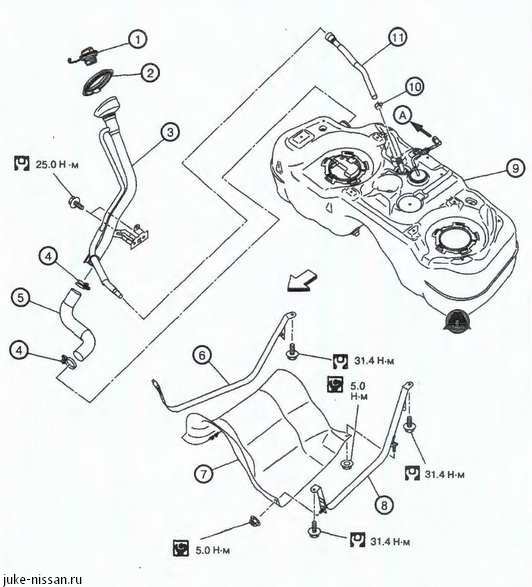

1. Крышка заправочной горловины, 2. Прокладка. 3. Заправочный патрубок, 4. Хомут. 5. Заправочный шланг, 6. Правый монтажный хомут топливного бака. 7. Защита. 8. Левый монтажный хомут топливного бака. 9. Топливный бак. 10. Хомут. 11. Вентиляционный шланг, А. К угольному фильтру.

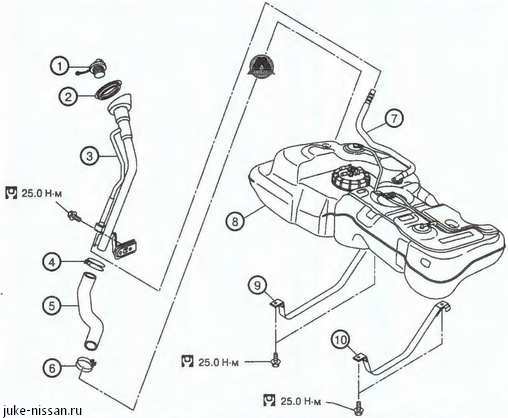

1. Крышка заправочной горловины. 2. Прокладка. 3. Заправочный патрубок. 4. Хомут. 5. Заправочный шланг, 6. Хомут: 7. Вентиляционный шланг 8, Топливный бак. 9. Правый монтажный хомут. 10. Левый монтажный хомут.



Стрелка указывает переднюю часть автомобиля.

Снятие

1. Установить автомобиль на ровной поверхности и удалить из бака всё топливо.

2. Снять правое заднее колесо.

3. Выполнить шаги с 2 по 7 процедуры снятия модуля датчика уровня топлива, топливного фильтра и топливного насоса (см. предыдущий раздел).

4. Снять вспомогательный глушитель.

5. Снять изолятор, расположенный между главным и вспомогательным глушителями.

6. Снять подпольные крышки слева и справа с задней части днища автомобиля.

7. Отсоединить заправочный шланг со стороны топливного бака.

8. Отсоединить вентиляционный шланг топливного бака со стороны правой задней колесной арки.

9. Отсоединить шланги угольного фильтра системы улавливания паров топлива спереди и сзади топливного бака

10. Отсоединить быстросъемные разъемы от угольного фильтра системы улавливания паров топлива.

11. Подпереть центральную часть топливного бака трансмиссионным домкратом, поместив между баком и домкратом деревянный брусок.

12. Снять монтажные хомуты топливного бака (левый и правый).

13. Осторожно опустить трансмиссионный домкрат и снять топливный бак, поддерживая его руками.

Вследствие особенностей формы топливный бак может опрокинуться. Не опускать домкрат слишком быстро и постоянно поддерживать бак руками.

Установка

Установка производится в порядке, обратном снятию.

Не использовать мыльный раствор или растворители при установке топливных шлангов
