Ниссан Джук. Термостат

Бензиновые двигатели

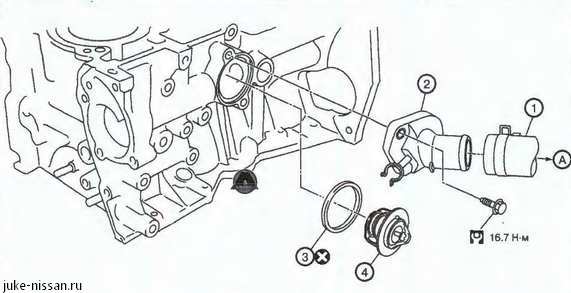

Двигатели HR15DE и HR 16DE:
1. Верхний шланг радиатора, 2. Впускной патрубок системы охлаждения. 3. Резиновое кольцо. 4. Термостат. А. К радиатору,

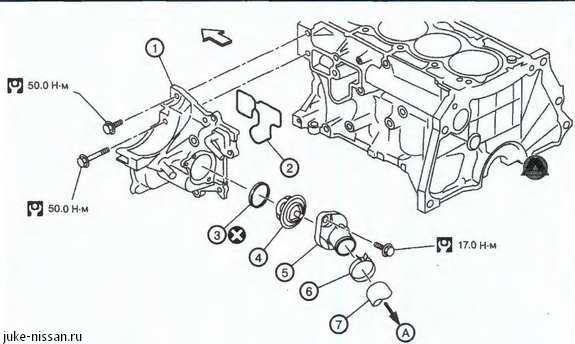

Двигатель MR16DDT
1. Корпус термостата, 2, Прокладка. 3. Резиновое кольцо, 4. Термостат. 5. Впускной патрубок системы охлаждения 6. Хомут. 7. Верхний шланг радиатора. А. К радиатору.

Снятие

1. Слить охлаждающую жидкость из радиатора.

Этот этап выполняется на холодном двигателе. Не допускать попадания охлаждающей жидкости на ремень привода навесного оборудования.

2. Снять впускной коллектор.

3. Отсоединить нижний шланг радиатора от впускного патрубка.

4. Снять впускной патрубок системы охлаждения и термостат.

Примечание
При снятии термостата из блока цилиндров может вытекать охлаждающая жидкость, поэтому необходимо предварительно подставить резервуар для её сбора.

Установка

Установка производится в порядке, обратном снятию.

Термостат должен быть установлен так, чтобы поплавковый клапан находился сверху, а резиновое кольцо (1) было равномерно установлено по всей окружности фланца (А).

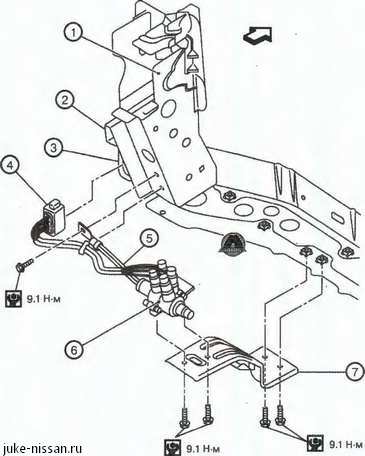

Дизельный двигатель (термоплунжер)

1. Левая боковая балка. 2. Блок управления термоплунжером. 3. Реле термоплунжера 4. Разъем термоплунжера, 5. Кабель массы, б. Блок термоплунжера 7. Стойка кронштейна,

Примечание
Стрелка указывает переднюю часть двигателя.

Снятие

1. Снять отрицательную клемму аккумуляторной батареи.

2. Слить охлаждающую жидкость.

3. Снять левый передний подкрылок.

4. Отсоединить разъем термоплунжера.

5. Отвернуть гайку (А) кабеля массы.

6. Снять крышку (4) разъема термоплунжера.

7. Используя подходящий инструмент, отвернуть соединительные гайки (В) термоплунжера.

8. Снять левый и правый хомуты (1) и отсоединить шланги (2) и (3).

9. Отвернуть болты крепления (А) термоплунжера от кронштейна и снять блок термоплунжера.

Установка

Установка производится в порядке, обратном снятию.

Проверка после снятия

1. Проверить закрытие клапана термостата при нормальной комнатной температуре. Он должен быть плотно закрыт.

2. Проверить работу клапана термостата. Для этого привязать термостат (А) так, чтобы это не мешало открытию клапана (1), после чего поместить термостат в резервуар с водой (В) и нагреть. Контролируя температуру воды термометром, проверить основные параметры термостата.

Бензиновые двигатели

Дизельный двигатель

Примечание
Все справочные значения приведены ниже.

Если клапан занимает неправильное положение при комнатной температуре или результаты проверки не совпадают с приведёнными техническими условиями, то нужно заменить его новым
