Ниссан Джук. Замена радиатора и вентилятора системы охлаждения

Снятие

Не снимать пробку радиатора на горячем двигателе. Нагретая охлаждающая жидкость, вырвавшаяся под высоким давлением из радиатора, может нанести серьёзные ожоги. Обернуть крышку толстой материей. Сначала повернуть пробку на четверть оборота, чтобы снизить давление в системе. Осторожно снять крышку, откручивая её полностью.

Двигатели HR15DE и HR16DE

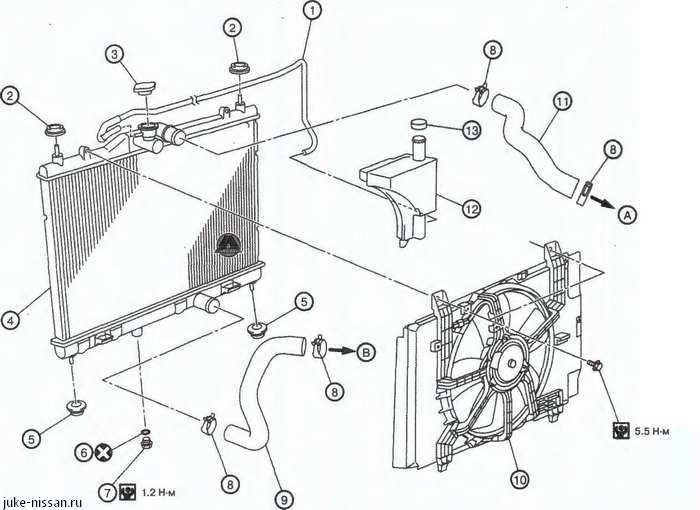

1. Шланг расширительного бачка. 2. Верхний упругий элемент, 3. Крышка радиатора 4. Радиатор 5. Нижний упругий элемент, 6. Уплотнительное кольцо; 7, Пробка сливного отверстия. 8. Хомут 9. Нижний шланг радиатора. 10. Вентилятор радиатора в сборе. 11. Верхний шланг радиатора. 12. Расширительный бачок 13. Крышка расширительного бачка. А - К выводному патрубку (выходу) системы охлаждения. В. К входу системы охлаждения.

1. Слить охлаждающую жидкость из радиатора.

Этот этап выполняется на холодном двигателе. Не допускать попадания охлаждающей жидкости на ремень привода навесного оборудования.

2. Снять впускной воздуховод.

3. Снять расширительный бачок:

• Отсоединить шланг расширительного бачка.

• Отцепить шпонку (А) в направлении, указанной на рисунке черной стрелкой 1.

Примечание
Белая стрелка указывает переднюю часть автомобиля.

• Поднять и снять расширительный бачок в направлении черной стрелки 2.

4. Снять верхний и нижний шланги радиатора.

5. Отсоединить электрический разъем от мотора вентилятора и отвести провода в сторону.

6. Снять вентилятор радиатора в сборе.

Соблюдать осторожность, чтобы не повредить сердечник радиатора

7. Снять следующие части:

• Решетку радиатора в сборе.

• Облицовку переднего бампера.

• Правую и левую комбинированные фары головного освещения.

8. Снять верхнюю опору радиатора.

9. Снять радиатор через низ автомобиля.

Соблюдать осторожность, чтобы не повредить сердечники радиатора и конденсатора.

Двигатель MR16DDT

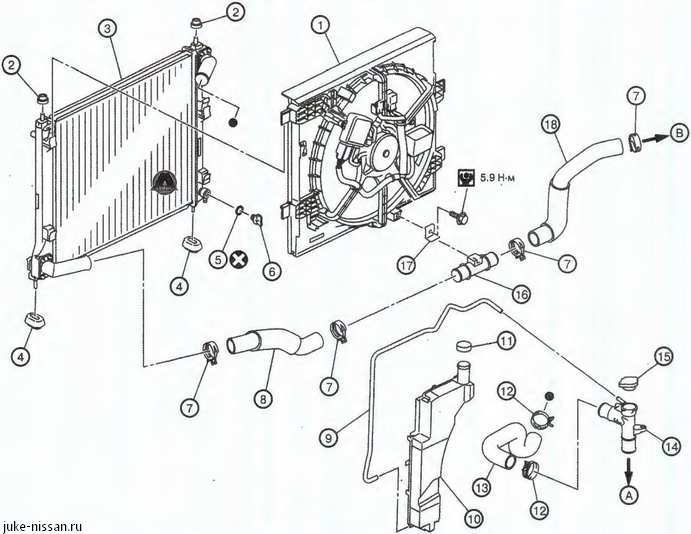

1. Вентилятор радиатора в сборе 2. Верхние упругие элементы. 3. Радиатор. 4. Нижние упругие элементы. 5. Уплотнительное кольцо. 6, Сливная пробка 7. Хомут 8. Нижний левый Штанг радиатора. 9. Шланг расширительного бачка. 10. Расширительный бачок. 11. Крышка расширительного бачка. 12. Хомут 13. Верхний шланг радиатора. 14. Переходник выводного патрубка системы охлаждения. 15. Крышка радиатора. 16. Патрубок шланга радиатора. 17. Кронштейн. 18. Нижний правый шланг радиатора. А- К выводному патрубку (выходу) системы охлаждения. В. К входу системы охлаждения.

1. Слить охлаждающую жидкость из радиатора.

Этот этап выполняется на холодной донга геле. Не допускать попадания охлаждающей жидкости на ремень привода навесного оборудования.

2. Снять декоративную крышку двигателя.

3. Снять защитный поддон двигателя.

4. Снять верхний и нижний шланги радиатора.

5. Снять передний бампер.

6. Снять верхнюю опору радиатора.

7. Отсоединить электрический разъем вентилятора радиатора.

8. Снять расширительный бачок.

9. Снять вентилятор радиатора в сборе.

Соблюдать осторожность, чтобы но повредить сердечник радиатора.

10. Снять конденсатор с радиатора и зафиксировать его на кузове автомобиля при помощи веревок.

11. Потянуть вверх и извлечь радиатор в сборе (1).

Соблюдать осторожность, чтобы не повредить сердечники радиатора и конденсатора.

Двигатель К9К

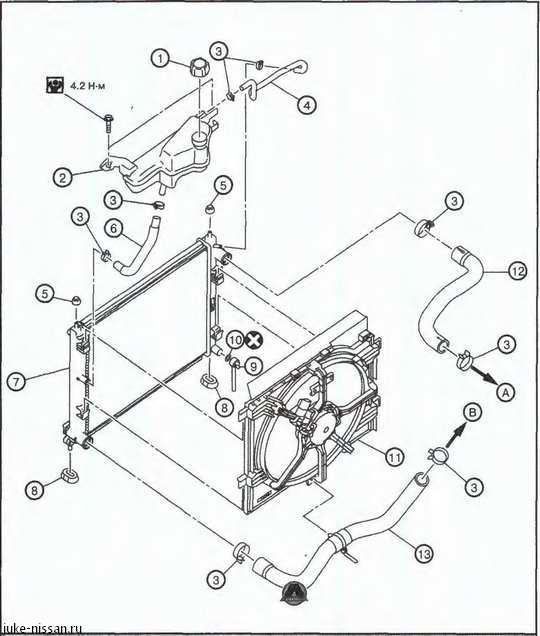

1. Крышка расширительного рачка, 2. Расширительный бачок. 3. Хомут. 4. Шланг расширительного бачка. 5. Верхний упругий элемент. 6, Шланг расширительного бачка. 7, Радиатор. 8. Нижний упругий элемент. 9. Пробка сливного отверстия. 10. Уплотнительное кольце. 11. Вентилятор радиатора в сборе. 12. Верхний шланг радиатора. 13. Нижний шланг радиатора. А. К выводному патрубку (выходу) системы охлаждения. В. К входу системы охлаждения.

1. Слить охлаждающую жидкость из радиатора.

2. Снять кожух вентилятора радиатора в сборе.

Соблюдать осторожность, чтобы не повредить сердечник радиатора.

3. Снять следующие части:

• Решетку радиатора.

• Передний бампер.

• Левую и правую комбинированные фары головного освещения.

4. Снять верхнюю опору радиатора.

5. Отвернуть верхние болты крепления конденсатора.

6. Потянуть вверх и извлечь радиатор в сборе (1).
