Ниссан Джук. Дизельный двигатель К9К

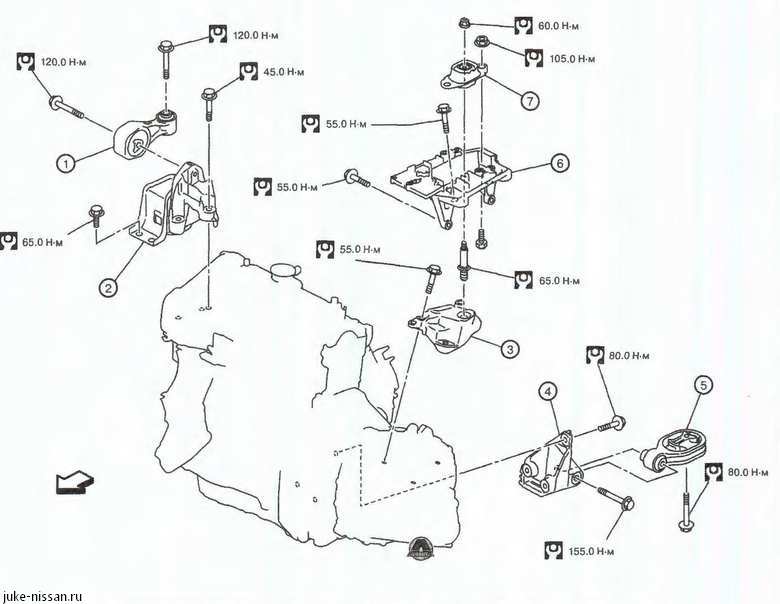

1. Торсион двигателя. 2. Монтажная подушка Двигателя. 3. Монтажная стойка двигателя. 4. Монтажная стойка коробки передач . 5. Задний монтажный кронштейн двигателя. 6. Торсион коробка передач. 7. Верхний монтажный кронштейн коробки передач 8. Монтажная подушка коробки передан.

Сервисные данные и характерисктики дизельного двигателя К9К

Общая спецификация

Параметр Спецификация
Степень сжатия 16. 25:1
Диаметр цилиндра и ход поршня, мм 76x80.5
Рабочий объем, см3 1 461
Компрессия, кПа (бар, кг/см2) Не менее 1 800(18, 18.36)

Сервисные данные

Фазы газораспределения





а b с d е f
200° 191° -9° 20° -7° 27°

Распредвалы и подшипники распредвалов

Параметр
Биение распредвала (разность крайних положений стрелки индикатора) Менее 0,05
Диаметр шейки распредвала № 1, 2, 3, 4, 5 24,979 - 25,000
№6 27,979 - 28,000
Диаметр постели распредвала № 1, 2, 3, 4, 5 25,04 - 25,06
№6 28,04-28,06
Осевой зазор распредвала 0,080-0,178
Высота "А" кулачка распредвала Впуск 43,985 - 44,045
Выпуск 44,565 - 44,625

Толкатель клапана

Параметр Номинальноезначение , мм
Наружный диаметртолкателя клапана Впускной 34,965 - 34,985
Выпускной
Диаметр гнезда толкателя Впускной 35,000 - 35,040
Выпускной
Зазор между толкателем и стенкамигнезда 0,015 - 0,075

Зазор между толкателем и кулачком

Параметр Холодный двигатель, мм
Впуск 0,125 0,250
Выпуск 0,325 - 0,450

Номенклатура толщин толкателей




Номер детали Толщина, мм
13229BN700 7,550
13229BN701 7,575
13229BN702 7,600
13229BN703 7,625
13229BN704 7,650
13229BN705 7,675
13229BN706 7,700
13229BN707 7.725
13229BN703 7,750
13229BN709 7,775
13229BN710 7,800
13229BN711 7,825
13229BN712 7,850
13229BN713 7.875
13229BN714 7-900
13229BN715 7.925
13229BN716 7,950
13229BN717 7,975
13229BN718 3,000
13229BN719 8,025
13229BN720 8,050
13229BN721 8,075
13229BN722 8,100
13229BN723 8,125
13229BN724 8,150

Головка блока цилиндров




Параметр Номинальное значение, мм Предельно допустимоезначение, мм
Неплоскостность поверхности Меньше 0,05 0,1
Номинальная высота головки блока (Н), мм 127 -

Размеры клапанов




Параметр Размер, мм
Диаметр головки клапана «D» Впускной 33,38-33,62
Выпускной 28,88-29,12
Длина клапана «L» Впускной 100,74- 101,16
Выпускной 100,54- 100,96
Толщина пояска клапана «Т» Впускной 1,0
Выпускной
Диаметр стержня клапана «d» Впускной 5,969-5,985
Выпускной 5,955-5,971
Угол фаски клапана «а» Впускной 45°00"

Направляющие втулки клапанов




Параметр Номинальное значение
Направляющая втулка клапана Длина, мм 40,35-40,65
Наружный диаметр, мм 10,956-11,062
Внутренний диаметр (окончательный размер), мм 6,000 - 6,018
Диаметр расточки под направляющую в головке блока цилиндров, мм 11,0
Зазор между направляющей втулкой и клапаном, мм Впуск 0,020 - 0,050
Выпуск 0,030 - 0,063
Выступание втулки "А", мм Впуск 14,0
Выпуск 14,2
Угол установки направляющей втулки клапана «а» 90°00"

Седло клапана




Параметр Номинальноезначение
Диаметр "D" гнезда седла, мм Впуск 34,444 - 34,474
Выпуск 25,900-25,916
Наружный посадочный диаметр клапана «D», мм Впуск 34,534-34,550
Выпуск 30,035 - 30,48
Угол «а» Впуск 69°30
Выпуск
Ширина контактной поверхности «X», мм 1,8
Высота «Н», мм Впуск 4,61 -4,69
Выпуск 5,63 - 5,71
Глубина посадки в головку блока цилиндров «Н», мм Впуск 6,0
Выпуск 7,0


Клапанные пружины
Параметр Номинальное
Высота в свободном состоянии, мм 43,31
Усилие при высотепружины, Н при мм В собранном (засу-харенном)виде 218-242 при 33, 80
При полностью открытом клапане 477 - 523 при 24,30
Неперпендикулярность оси к основанию, мм 1,2
Высота при полном открытии клапана, мм 23,40
Диаметр витка, мм 3,45
Наружный диаметр верхней части пружины, мм 20,8 -21,2
Наружный диаметр нижней части пружины, мм 25,5 - 25,9
Внутренний диаметр верхней части пружины, мм 13,9 - 14,3
Внутренний диаметр нижней части пружины, мм 18,6-19,0


Блок цилиндров
Параметр Номинальное значение
Неплоскостность верхней поверхности блока цилиндров Менее 0,05 мм


Размерные группы поршней

1. метка, установки поршня в правильное положение, направлена в сторону маховике 2. Расстояние от поршневого пальца до днища поршня (см. таблицу ниже). 3. Используется только поставщиком, 4. Используется только поставщиком. 5 Используется только поставщиком. 6. Ось симметрии поршня. 7. Ось поршневого пальца 8. Смещение между осью поршневого пальце (7) и осью симметрии поршня (6) - 0,3 мм.


Параметр Номинальноезначение
Диаметр "А" юбки поршня, мм 75,938 - 75,952
Высота "а" контрольного диаметра, мм 56,0
Диаметр отверстия в бобышках поршня, мм Группа J 41,605-41,646
Группа К 41,647-41.688
Группа L 41,609-41,730
Группа М 41,731 -41,772
Группа N 41 773-41. 814
Выступание поршня, мм 0,030-0,288

Поршневые кольца

Параметр Номинальноезначение, мм
Толщина Верхнее компрессионное 1,97-1,99
Второе компрессионное 1,97- 1,99
Маслосъемное 2,47 - 2,49
Боковой зазор Верхнее компрессионное 0,010-0,012
Второе компрессионное 0.08 0,12
Маслосъёмное 0,03 0,05
Зазор в замке Верхнее компрессионное 0.20 - 0,35
Второе компрессионное 0,70 - 0,90
Маслосъёмное 0,25 - 0,50

Поршневой палец

Параметр Номинальноезначение
Длина мм 59,7-30,0
Наружный диаметр поршневого пальца, мм 25,995 - 26,000

Шатуны


Параметр Значение
Расстояние между центрами головок, мм 133,75
Изгиб[на 100 мм], мм Предельно допустимый 0,15
Кручение [на 100 мм], мм Предельно допустимый 0,30
Зазор в верхней головке шатуна, мм Номинальный -
Внутренний диаметр втулки верхней головки шатуна, мм Номинальный 26,013 - 26,025
Осевой зазор, мм Номинальный 0,205-0,467
Диаметр постели шатунного вкладыша, мм 47,610 - 47,627

Коленчатый вал




Параметр Значение
Радиус кривошипа «г», мм 40,20 - 40,25
Овальность (разность по направлениям "X" и "Y"), мм Предельно допустимая 0,0035
Конусность(разность по сечениям«А» и «С»), мм Предельно допустимая 0,0035
Биение(разность крайних положений стрелки индикатора), мм Предельно допустимое 0,6
Осевой зазор коленчатого вала, мм Номинальный 0,045-0,252
Предельно допустимый 0,852
Диаметр " Dp " шатунных шеек, мм 43,96-43,98
Диаметр " Dm " коренных шеек, мм 47.99-48,01

Турбокомпрессор

Предмет Номинальное значение
Рабочее значение вакуума,кПа (кг/см2) 50 (0,5)
Ход штока клапана мм 1, 7
