Диаметр расточки под направляющую в головке блока цилиндров, мм
9. 475 - 9.496
9. 675 - 9.696
Величина натяга при посадке направляющей втулки, мм
0.027 - 0.059
Параметр
Стандартное значение
Предельно допустимое значение
Зазор между направляющей втулкой и клапаном, мм
Впуск
0.020 - 0.053
0.1
Выпуск
0.030 -0.063
Выступание втулки "Н", мм
Впуск
13. 35-13.65
Выпуск
Седла клапанов
Параметр
Номинальное значение
Ремонтное седло (+0,5 мм)
Диаметр "D" гнезда седла, мм
Впуск
34.700 - 34.727
35.200 - 25.227
Выпуск
28.700-28.727
29.200 - 29.227
Диаметр "d" седла, мм
Впуск
34.808 - 34.824
35.308 35.324
Выпуск
28 808 - 26.824
29.308 - 29.324
Натяг седла при посадке, мм
Впуск
0.081 -0.124
Выпуск
Диаметр "d1" седла, мм *1
Впуск
31.8
Выпуск
25.3
Диаметр "d2" седла, мм *2
Впуск
33.1 - 33.6
Выпуск
26.9 - 27.4
Угол «а1»
Впуск
60°
Выпуск
45°
Угол «а2»
Впуск
88°45" - 90°15'
Выпуск
Угол «аЗ»
Впуск
120°
Выпуск
Ширинаконтактной поверхности «W», мм *3
Впуск
1. 0-1.4
Выпуск
1.2
.6
Высота «h», мм
Впуск
5. 9-6.0
5. 03-5.13
Выпуск
4. 95-5 05
Глубина «Н», мм
Впуск
6. 04
Выпуск
6. 05
*1:
диаметр, образованный границей конических частей с углами а1 и а2.
*2: диаметр, образованный
границей конических частей с углами а2 и аЗ. *3: механическая обработка.
Клапанные пружины
Параметр
Стандартное значение
Впуск
Выпуск
Высота в свободном состоянии, мм
44.90 - 45.10
45.74 - 45.94
Установочная высота, мм
35.30
35.30
Установочная нагрузка, Н
151 - 175
137- 157 Н
Высота пружины при открытом клапане мм
26.36
27.80
Нагрузка при открытом клапане, мм
333 379
264 - 299
Неперпендикулярность оси к основанию, мм
Предельнодопустимоезначение
2.0
мм
Идентификационный цвет
Белый
Оранжевый
Блок цилиндров
Неплоскостность верхней поверхности блока цилиндров, мм
Предельно допустимое значение
0.1
Внутренний диаметр отверстий цилиндров, мм
Стандарт
Размерная группа Ns1
84.000 - 84.010
Размерная группа №2
84.010 - 84.020
Овальность
Предельно допустимое значение
0.015
Конусность
0.010
Группа А
55.997 55.998
Группа В
55.998 - 55.9S9
Группа С
55.99S 56.000
Группа D
56.000 56.001
Группа Е
56.001 - 56.002
Группа F
56.002 56.003
Группа G
56.003 56.004
Группа Н
56.004- 56.005
Размерные группы внутренних диаметров гнезд коренных опор, мм
Группа J
56.005 56.006
Группа К
56.006 - 56.007
Группа L
56.007 - 56.008
Группа М
56.008 - 56.009
Группа N
56.009 56.010
Группа Р
56.010-56.011
Группа R
56.011 - 56.012
Группа S
56.012-56.013
Группа Т
56.013 56.014
Группа U
56.014 56.015
Группа V
56.015 56.016
Группа W
56.016 56 017
Поршни
Диаметр юбки поршня «А», мм
Стандартное значение
Группа №1
79.670 - 79.680
Группа №2
79.680 - 79.690
Точка измерения «Н», мм
43.4
Диаметр отверстия под поршневой палец, мм
21.993-21.999
Зазор между поршнем и зеркалом цилиндра, мм
Стандартный
0.020 - 0.040
Предельно допустимый
0.08
Поршневые кольца
Параметр
Стандартное значение, мм
Предельно допустимое значение,
мм
Боковой зазор поршневых колец
Верхнее компрессионное
0.04 - 0.08
0.11
Второе компрессионное
0.03 - 0.07
0.10
Маслосъемное
0.015 - 0.185
—
Зазор в замке поршневого кольца
Верхнее компрессионное
0.19 - 0.29
0.48
Второе компрессионное
0.29 - 0.44
0.60
Маслосъемное
0.15 - 0.45
0.76
Поршневые пальцы
Параметр
Стандартное значение, мм
Предельно допустимое значение,
мм
Наружный диаметр поршневого пальца
21.989-21.995
—
Зазор между поршнем и поршневым пальцем
0.002 - 0.006
—
Шатуны
Межцентровое расстояние, мм
143.44 - 143.54
Изгиб (на 100 мм)
Предельно допустимое значение
0.15
Кручение (на 100 мм)
Предельно допустимое значение
0 30
Внутренний диаметр втулки шатуна (после установки в шатун)

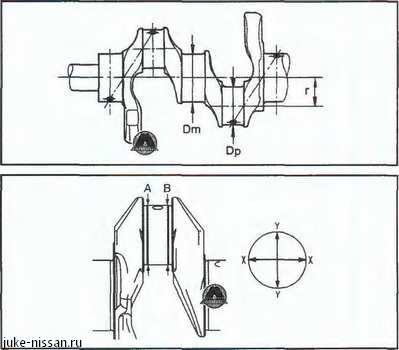

Размерные группы диаметров шатунных шеек коленчатого вала «Dp»,
мм
Группа А
43.970 - 43.971
Группа В
43.969 - 43.970
Группа С
43.968 - 43.969
Группа D
43.967 - 43.968
Группа Е
43.966 - 43.967
Группа F
43.965 - 43.966
Группа G
43.964 - 43.965
Группа Н
43.963-43.964
Группа J
43 962 - 43.963
Группа К
43.961 -43.962
Группа L
43.960-43.961
Группа М
43.959 - 43.960
Группа N
43.958 - 43.959
Группа Р
43.957 - 43.958
Группа R
43.956 43.957
Группа S
43.955 - 43.956
Группа Т
43.954- 43.955
Группа U
43.953 - 43.954
Размерные группы диаметров коренных шеек коленчатого вала «Dm»,
мм
Группа А Группа В Группа С Группа D Группа Е Группа F Группа G
Группа Н Группа J Группа К Группа L Группа М Группа N Группа Р
Группа R Группа S Группа Т Группа U Группа V Группа W
