Ниссан Джук. Подбор поршней и вкладышей подшипников двигателя HR15DE и HR16DE

Описание

Подбираемый зазор	Выбираемая деталь	Предмет подбора	Метод подбора
Между блоком цилиндров и коленчатым валом	Коренные вкладыши	Размерная группа коренного вкладыша (Толщина вкладыша)	Подбирается в соответствии с размерными группами блока цилиндров (внутренний диаметр постели в блоке цилиндров) и коренных шеек коленчатого вала (внешний диаметр шейки)
Между коленчатым валом и шатуном	Шатунные вкладыши	Размерная группа вкладышей шатунных подшипников (толщина вкладышей)	Подбирается по диаметру постели шатунного вкладыша и диаметру шатунной шейки.

• Номер размерной группы штампуется на каждой детали и соответствует определенному диапазону размера новой детали. Для бывших в эксплуатации деталей данное обозначение размерной группы не является действительным.

• Отремонтированные или бывшие в эксплуатации детали нужно микрометрировать. Сравнивая табличные данные с результатами измерения, определить размерную группу детали.

• Информация о стандартах, методах измерения и подбора деталей приведена в тексте данной инструкции.

Подбор шатунных вкладышей

А) Для нового шатуна и использованного коленчатого вала:

1. Определить размерную группу диаметра по штампу (С) на боковой поверхности нижней головке шатуна для строки в таблице «Подбор шатунного вкладыша».

А. Масляное отверстие, В. Номер цилиндра, С. Штамп. D. Передняя метке

• Определить размерную группу шатунной шейки, выбитую на передней щеке коленчатого вала (В) для колонки в таблице «Подбор шатунного вкладыша»

А. Размерная группе коренной шейки (№1 - 5 слева направо). В. Размерная группа шатунной шейки (№1 - 4 слева направо).

3. Найти символ на пересечении соответствующей строки и колонки в таблице «Подбор шатунного вкладыша».

4. По полученному символу подобрать шатунный вкладыш в таблице -«Размерные группы шатунных вкладышей».

В) Для использованных коленчатого вала и шатунов:

1. Измерить диаметр постели шатунных вкладышей и шатунной шейки коленчатого вала.

2. Использовать измеренные значения для таблицы «Подбора шатунных вкладышей».

3. По результатам измерения диаметра шейки определить её размерную группу в колонке "Диаметр шатунной шейки" таблицы "Таблица подбора толщины шатунных вкладышей".

4. Выбрать шатунный вкладыш такой же размерной группы.

	Метка	А	В	С	D	Е	F	G	Н	J	К	L	М	N
Метка	Диаметр постели, мм Диаметр шейки, мм	43,000- 43,001	43,001- 43,002	43,002- 43,003	43,003- 43,004	43,004 - 43,005	43,005- 43,006	43,006- 43,007	43,007- 43,00В	43,008- 43,009	43,009- 43,010	43,010- 43.011	43,011- 43.012	43,012- 43,013
А	39,971-39,970	12	12	12	12	12	2	2	2	23	23	23	3	3
В	39,970 - 39,969	12	12	12	12	2	2	2	23	23	23	3	3	3
С	39,969 - 39,968	12	12	12	2	2	2	23	23	23	3	3	3	34
D	39,968 - 39,967	12	12	2	2	2	23	23	23	3	3	3	34	34
Е	39,967 - 39,966	12	2	2	2	23	23	23	3	3	3	34	34	34
F	39,966-39,965	2	2	2	23	23	23	3	3	3	34	34	34	4
G	39,964-39,963	2	2	23	23	23	3	3	3	34	34	34	4	4
Н	39,963 - 39,962	2	23	23	23	3	3	3	34	34	34	4	4	4
J	39,962-39,961	23	23	23	3	3	3	34	34	34	4	4	4	46
К	39,961 -39,960	23	23	3	3	3	34	34	34	4	4	4	45	45
L	39,960 - 39,959	23	3	3	3	34	34	34	4	4	4	45	45	45
М	39,959 -39,958	3	3	3	34	34	34	4	4	4	45	45	45	5
N	39,958-39,957	3	3	34	34	34	4	4	4	45	45	45	5	5
Р	39,957 - 39,956	3	34	34	34	4	4	4	45	45	45	5	5	5
R	39,956-39,955	34	34	34	4	4	4	45	45	45	5	5	5	56
S	39,955 - 39,954	34	34	4	4	4	45	45	45	5	5	5	56	56
Т	39,954-39,953	34	4	4	4	45	45	45	5	5	5	56	56	56
U	39,953-39,952	4	4	4	45	45	45	5	5	5	56	56	56	56

Применение вкладышей ремонтных размерных групп

В случае, когда пои использовании вкладышей стандартных размерных групп не обеспечивается заданная величина масляного зазора следует использовать вкладыши ремонтных размерных групп (US). Измерить постели коленчатого вала (с установленными вкладышами ремонтной размерной группы) и отшлифовать коренную шейку коленчатого вала для получения номинального значения масляного зазора.

При шлифовке шейки под ремонтные вкладыши нужно обеспечить радиус галтели (А) равный 0,8-1,2 мм.

Подбор коренных вкладышей

А) Для нового блока цилиндров и использованного коленчатого вала:

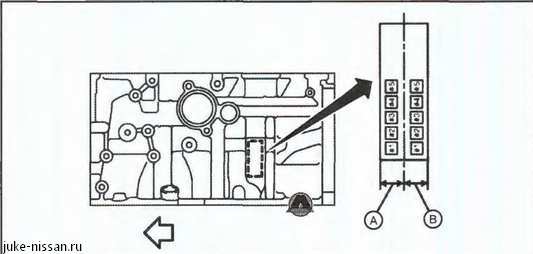

1. Горизонтальные строки в таблице "Подбор толщины коренных вкладышей" соответствуют размерной группе постели коренного вкладыша, которая выбита на левой стенке блока цилиндров.

А. Основная штампованная метка, В, Исправленная штампованная метка.

Стрелка указывает переднюю часть двигателя.

2. Колонки в таблице "Подбор толщины коренных вкладышей" соответствую" размерной группе коренных шеек, выбитой на передней щеке коленчатого вала.

А. Размерная группа коренной шейки (№1 - 5 слева направо). 3. Размерная группа шатунной шейки (№1 - 4 слева направо).

3. Выбрать размерную группу вкладыша в точке пересечения выбранного ряда и колонки таблицы "Подбор толщины коренных вкладышей".

В) Для использованных блока цилиндров и коленчатого вала:

1. Измерить диаметр постели коренных вкладышей и диаметр коренных шеек.

2. По измеренному значению найти строчку "Диаметр постели коренных вкладышей" в таблице "Подбор толщины коренных вкладышей".

3. По измеренному значению найти колонку "Диаметр коренной шейки" в таблице "Подбор толщины коренных вкладышей"

4. Выбрать размерную группу вкладыша в точке пересечения выбранного ряда и колонки таблицы

	Метка	А	В	С	D	Е	F	G	Н	J	К	L	М	N	Р	R	S	Т	и	V	W
Метка	Диаметр постели, мм \ Диаметр шейки, мм	51,997- 51,998	51,998- 51,999	51,999- 52,000	52,000 - 52,001	52,001 - 52,002	52,002- 52,003	52,003 - 52,004	52,004 - 52,005	52,005 - 52,006	52,006 - 52,007	52,007 - 52,008	52,008 - 52,009	52,009 - 52,010	52,010- 52,011	52,011 - 52,012	52,012- 52,013	52,013- 52,014	52,014- 52,015	52,015- 52,016	52,016- 52,017
А	47,979 - 47,978	0	0	С	0	0	0	0	01	01	01	1	1	1	12	12	12	2	2	2	23
В	47,978 - 47,977	0	0	0	0	0	0	01	01	01	1	1	1	12	12	12	2	2	2	23	23
С	47,977 - 47,976	0	0	0	0	0	01	01	01	1	1	i	12	12	12	2	2	2	23	23	23
D	47,976 - 47,975	0	0	0	0	01	01	01	1	1	1	12	12	12	2	2	2	23	23	23	3
Е	47,975 - 47,974	0	0	0	01	01	01	1	1	1	12	12	12	2	2	2	23	23	23	3	3
F	47,974 - 47,973	0	0	01	01	01	1	1	1	12	12	12	2	2	2	23	23	23	3	3	3
G	47,973 - 47,972	0	01	01	01	1	1	1	12	12	12	2	2	2	23	23	23	3	3	3	34
Н	47,972 - 47,971	01	01	01	1	1	1	12	12	12	2	2	2	23	23	23	3	3	3	34	34
J	47,971 - 47,970	01	01	1	1	1	12	12	12	2	2	2	23	23	23	3	3	3	34	34	34
К	47,970- 47,969	01	1	1	1	12	12	12	2	2	2	23	23	23	3	3	3	34	34	34	4
L	47,969 - 47,968	1	1	1	12	12	12	2	2	2	23	23	23	3	3	3	34	34	34	4	4
М	47,968- 47,967	1	1	12	12	12	2	2	2	23	23	23	3	3	3	34	34	34	4	4	4
N	47,967 - 47,966	1	12	12	12	2	2	2	23	23	23	3	3	3	34	34	34	4	4	4	45
Р	47,966 - 47,965	12	12	12	2	2	2	23	23	23	3	3	3	34	34	34	4	4	4	45	45
R	47,965 - 47,964	12	12	2	2	2	23	23	23	3	3	3	34	34	34	4	4	4	45	45	45
S	47,964 - 47,963	12	2	2	2	23	23	23	3	3	3	34	34	34	4	4	4	45	45	45	5
Т	47,963 - 47,962	2	2	2	23	23	23	3	3	3	34	34	34	4	4	4	45	45	45	5	5
U	47,962 - 47,961	2	2	23	23	23	3	3	3	34	34	34	4	4	4	45	45	45	5	5	5
V	47,961 - 47,960	2	23	23	23	3	3	3	34	34	34	4	4	4	45	45	45	5	5	5	5
W	47,960 - 47,959	23	23	23	3	3	3	34	34	34	4	4	4	45	45	45	5	5	5	5	5

Применение вкладышей ремонтных размерных групп

В случае, когда при использовании вкладышей стандартных размерных групп не обеспечивается заданная величина масляного зазора следует использовать вкладыши ремонтных размерных групп (US). Измерить постели шатунных вкладышей (с установленными вкладышами ремонтной размерной группы) и отшлифовать шатунную шейку коленчатого вала для получения номинального значения масляного зазора.

При шлифовке шейки под ремонтные вкладыши нужно обеспечить радиус галтели (А) равный 0,8- 1,2 мм.
