Ниссан Джук. ЗАМЕНА ЛАМПОЧЕК



Ниссан Джук. ЛАМПОЧКА ПРОТИВОТУМАННОЙ ФАРЫ

1. Для получения доступа снимите защитную накладку переднего крыла. См. гл. ОСНАЩЕНИЕ САЛОНА И НАРУЖНОЙ ЧАСТИ КУЗОВА.

2. Отсоедините разъем {1) от лампочки противотуманной фары.

3. Поверните лампочку (2) против часовой стрелки и разблокируйте ее.

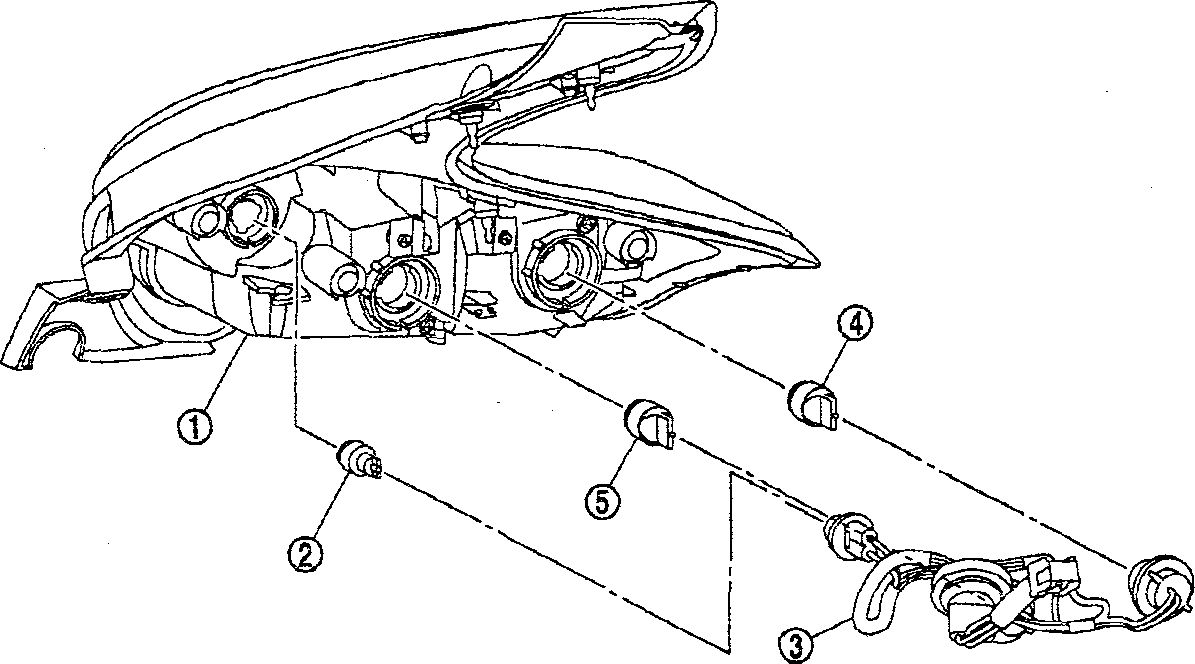

1. Корпус заднего комбинированного фонаря в сборе

2. Лампочка фонаря заднего хода

3. Разъемы

СНЯТИЕ

1. Полностью откройте заднюю дверь.

2. Снимите нижнюю боковую отделку багажного отсека. См. гл. ОСНАЩЕНИЕ САЛОНА И НАРУЖНОЙ ЧАСТИ КУЗОВА.

4. Лампочка заднего фонаря указателя поворота

5. Лампочка фонаря стоп-сигнала/заднего габаритного фонаря

3. Выверните крепежные болты из заднего комбинированного фонаря.

4. Вставьте съемник между задним комбинированным фонарем и задним крылом и выведите из зацепления зажимы.

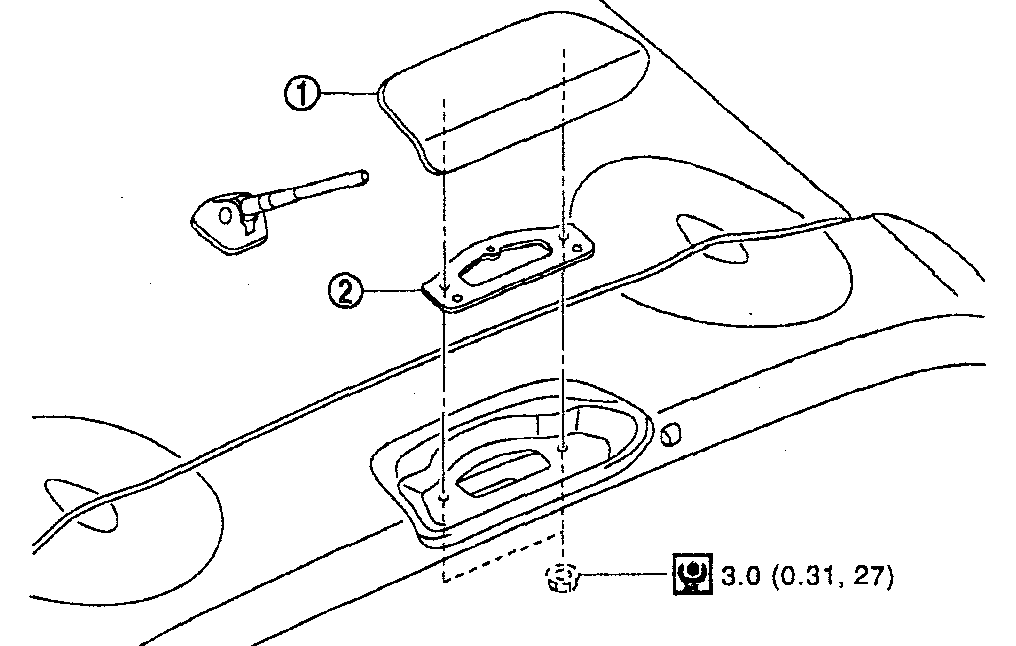

Ниссан Джук. ВЕРХНИЙ ФОНАРЬ СТОП-СИГНАЛА

1. Верхний фонарь стоп-сигнала

2. Уплотняющая набивка

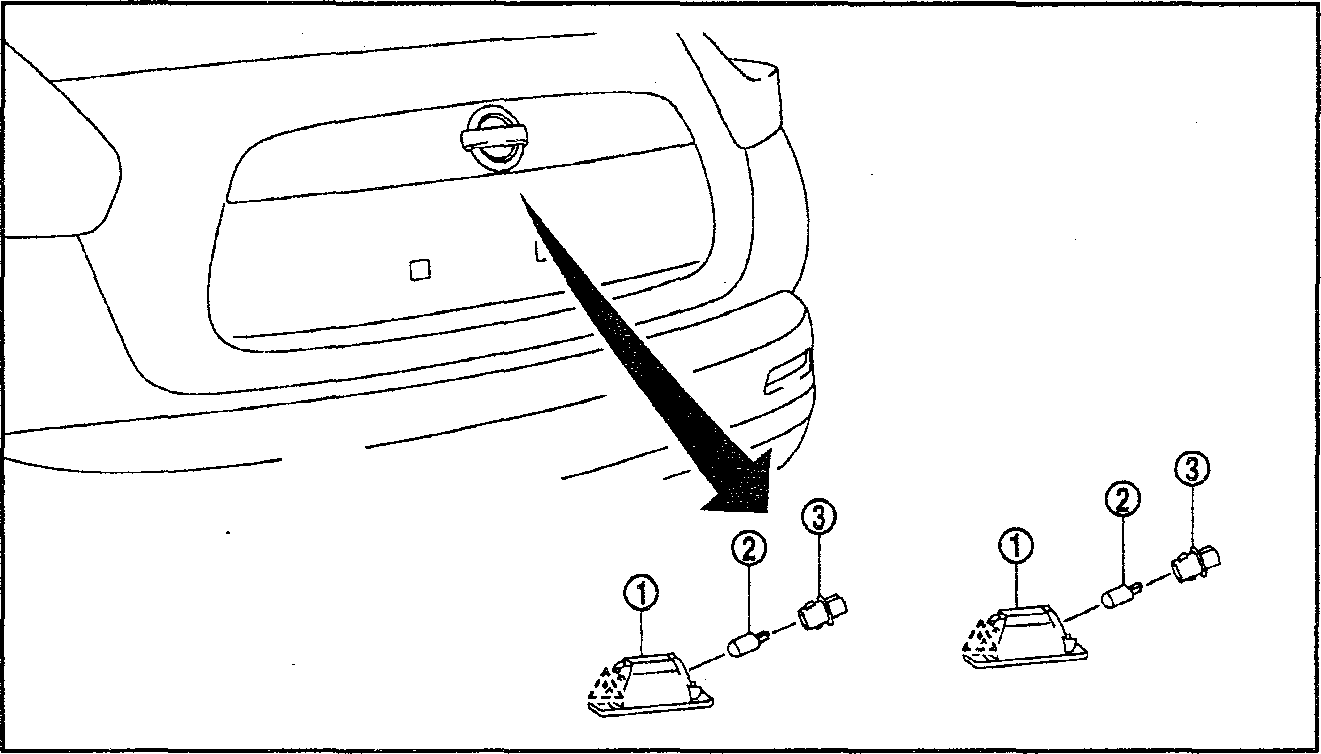

Ниссан Джук. ФОНАРИ ОСВЕЩЕНИЯ НОМЕРНОГО ЗНАКА

1. Корпус фонаря освещения номерного знака

2. Лампочка

3. Патрон лампочки

в фонарь может попасть вода или начаться коррозия крыла из-за повреждения лакокрасочного покрытия, Не допускайте, чтобы компоненты задевали друг за друга.

ЗАМЕНА ЛАМПОЧЕК

Ниссан Джук. ЛАМПОЧКА СТОЯНОЧНОГО ФОНАРЯ

1. Поверните патрон лампочки стояночного фонаря против часовой стрелки и разблокируйте его.

2. Выньте лампочку стояночного фонаря из патрона.

Ниссан Джук. ЛАМПОЧКА ПЕРЕДНЕГО ФОНАРЯ УКАЗАТЕЛЯ ПОВОРОТА

1. Поверните патрон лампочки переднего фонаря указателя поворота против часовой стрелки и разблокируйте его.

2. Выньте лампочку переднего фонаря указателя поворота из патрона.

РАЗБОРКА

1. Поверните патрон лампочки стояночного фонаря против часовой стрелки и разблокируйте его.

2. Выньте лампочку стояночного фонаря из патрона.

3. Поверните патрон лампочки переднего фонаря указателя поворота против часовой стрелки и разблокируйте его.

4. Выньте лампочку переднего фонаря указателя поворота из патрона.

СБОРКА

Установка выполняется в порядке, обратном снятию.

4. Выверните крепежный болт и выньте противотуманную фару из крон-штйена.

УСТАНОВКА

Выполняется в порядке, обратном снятию, с учетом следующего:

Примечание: После установки выполните регулировку направленности света фар.

ЗАМЕНА ЛАМПОЧЕК

Ниссан Джук. ЛАМПОЧКА ПРОТИВОТУМАННОЙ ФАРЫ

1. Для получения доступа снимите защитную накладку переднего крыла. См. гл. ОСНАЩЕНИЕ САЛОНА И НАРУЖНОЙ ЧАСТИ КУЗОВА.

2. Отсоедините разъем {1) от лампочки противотуманной фары.

3. Поверните лампочку (2) против часовой стрелки и разблокируйте ее.

система освещения салона

1. Блок IPDM E/R

2. Блок ВСМ

3. Выключатель запирания/отпирания двери

4. Выключатель запроса передней двери (со стороны водителя)

5. Замок передней двери в сборе (со стороны водителя) (датчик отпирания двери)

6. Выключатель двери

7. Плафон освещения багажного отсека

8. Выключатель задней двери

9. Датчик света и дождя

10. Приемник диет, управления дверными замками

11. Плафон местного освещения

12. Выключатель ручки зажигания

13. Выключатель механического ключа

14. Комбинация приборов

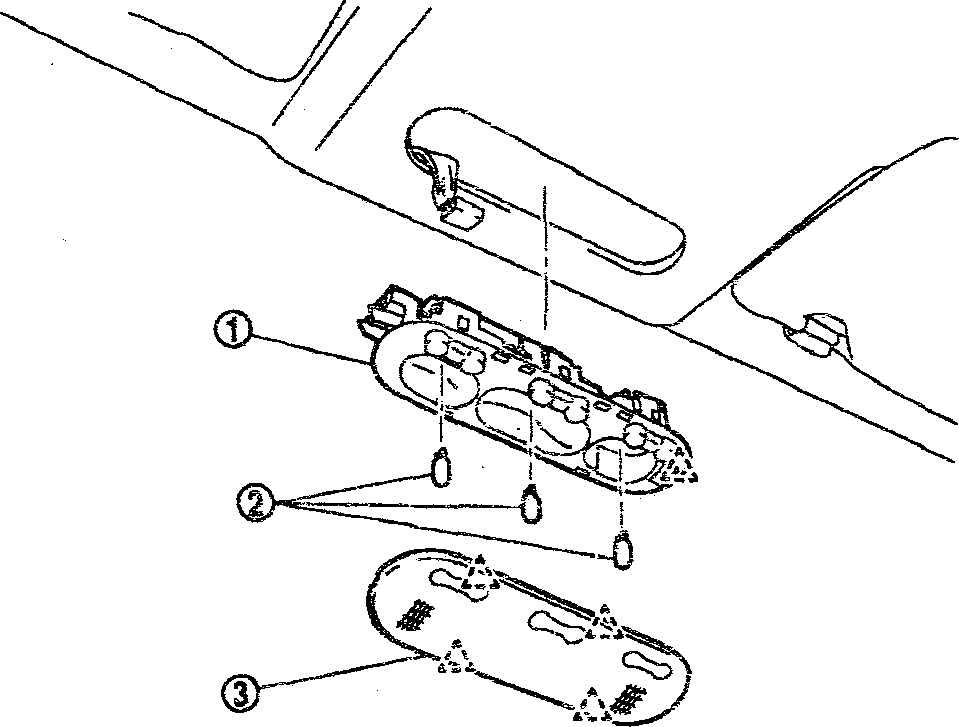

Ниссан Джук. ПЛАФОН МЕСТНОГО ОСВЕЩЕНИЯ

1. Корпус лампочек плафона местного освещения

2. Лампочки

3. Рассеиватель

СНЯТИЕ

1. Снимите рассеивагель (1). • Вставьте съемник (А) в зазор между кузовом и рассеивагелем.

•  Выведите из зацепления крепеж-

ные защелки и снимите рассеива-тель.

Внимание: Обмотайте съемник лентой.

2. При помощи съемника (А) надавите

на защелку в направлении, показанном стрелкой на рисунке, затем потяните за корпус (1) плафона местного освещения в направлении, показанном стрелкой на рисунке.

3. Отсоедините разъем от плафона местного освещения и снимите корпус.

УСТАНОВКА

Выполняется в порядке, обратном снятию.

ЗАМЕНА ЛАМПОЧЕК

Ниссан Джук. ЛАМПОЧКА ПЛАФОНА МЕСТНОГО ОСВЕЩЕНИЯ

1. Снимите рассеиватель (1).

•  Вставьте съемник (А) в зазор между кузовом и рассеивателем.

Ш Выведите из зацепления крепежные защелки и снимите рассеиватель.

2. Выньте лампочку.

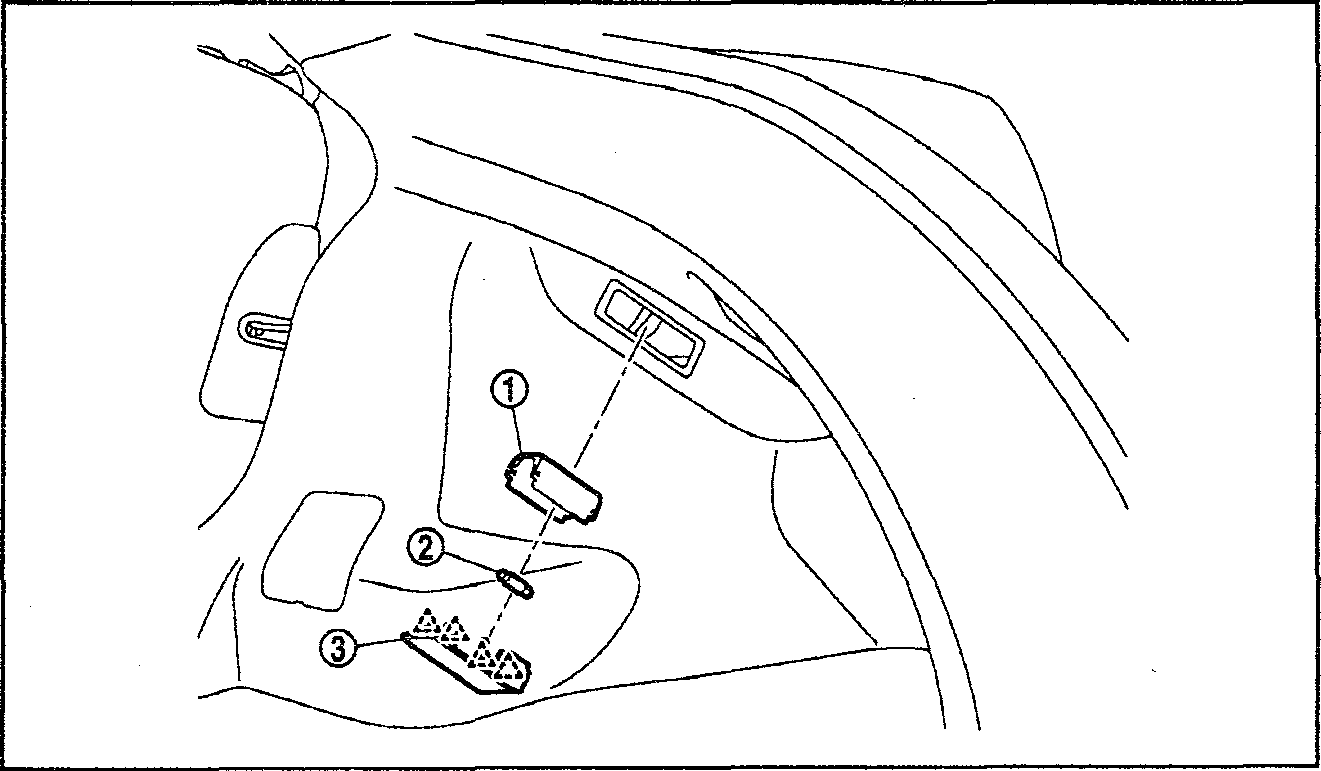

Ниссан Джук. ПЛАФОН ОСВЕЩЕНИЯ БАГАЖНОГО ОТСЕКА

3. Рассеиватель Защелки
1. Корпус лампочки

2. Лампочка

СНЯТИЕ

1, Вставьте съемник (А) в зазор между плафоном освещения багажного отсека и нижней боковой отделкой багажного отсека (справа).

2. Выведите из зацепления крепежный зажим корпуса плафона освещения багажного отсека и отсоедините разъем от плафона.

Защелка

3. Выньте плафон из нижней боковой отделки багажного отсека (справа).

УСТАНОВКА

Выполняется в порядке, обратном снятию.

ЗАМЕНА ЛАМПОЧЕК

Ниссан Джук. ЛАМПОЧКА ПЛАФОНА ОСВЕЩЕНИЯ БАГАЖНОГО ОТСЕКА

1. Снимите плафон освещения багажного отсека.

2. Вставьте съемник (А) в зазор между рассеивателем и корпусом лампочки и выведите из зацепления крепежные зажимы, как показано стрелкой на рисунке.

3. Выньте лампочку.

ТЕХНИЧЕСКИЕ ДАННЫЕ И СПЕЦИФИКАЦИИ СПЕЦИФИКАЦИИ ЛАМПОЧЕК

Компонент Тип Мощность (Вт)
Подсветка выключателя ручки зажигания* Светодиоды -
Плафон местного освещения W5W 5
Плафон освещения багажного отсека - 5

*: С интеллектуальным ключом

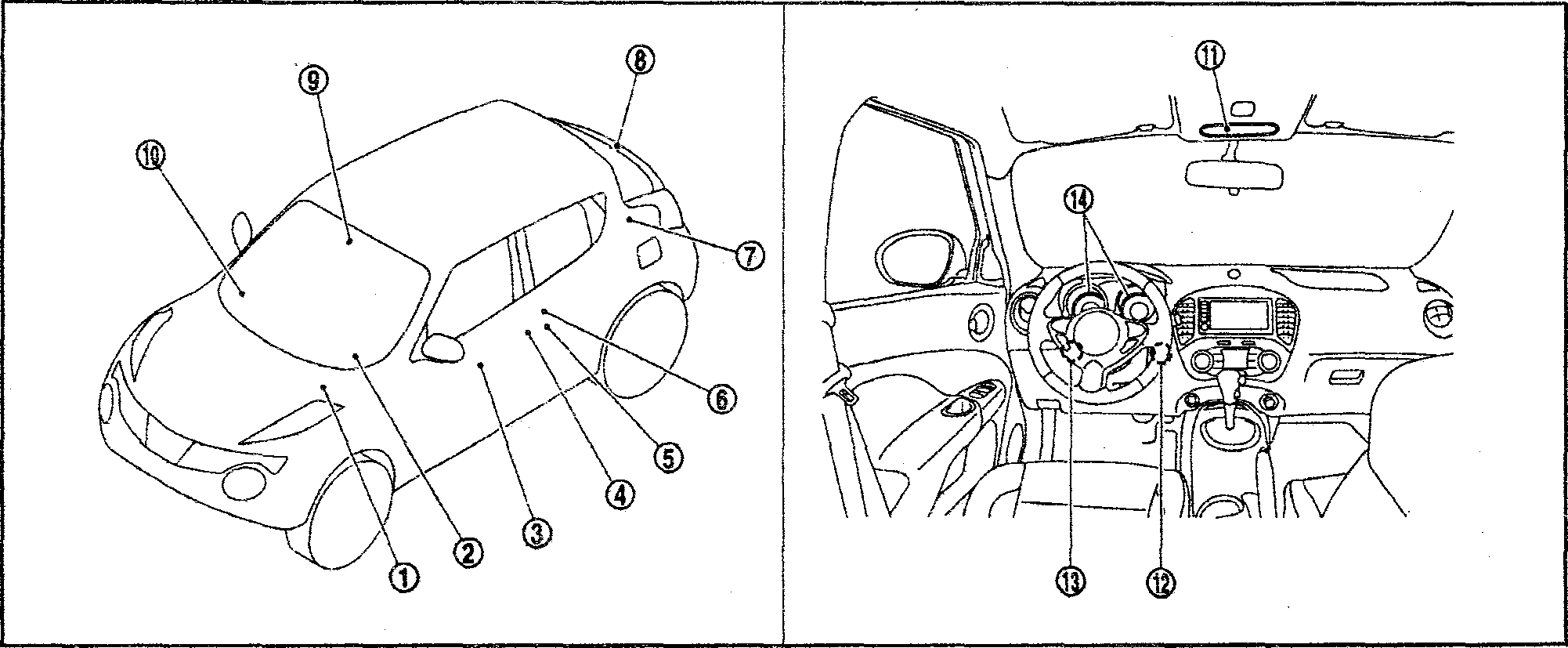

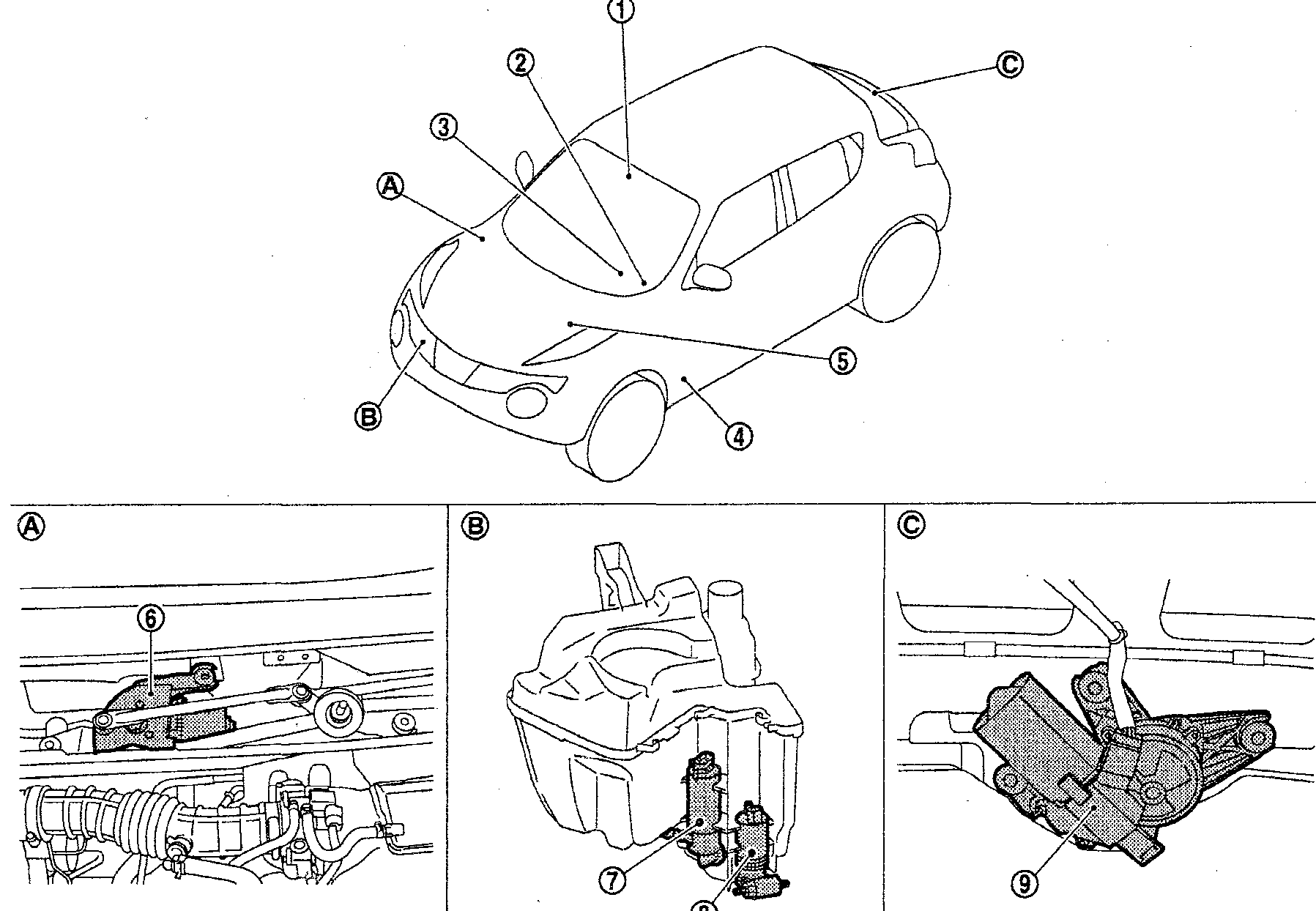

очистители и омыватели

1. Датчик света и дождя* 1

2. Комбинированный переключатель

3. Комбинация приборов

4. Блок ВСМ

5. Блок IPDM E/R

6. Двигатель очистителей ветрового стекла

7. Насос омывателей фар*2

8. Насос омывателей

9. Двигатель очистителя стекла задней двери

А. Решетка капота, с правой стороны моторного отсека

B. Под защитной накладкой переднего правого крыла

C. Изнутри нижней отделки задней двери

* 1: Модели с датчиком света и дождя

*2: Модели для регионов с холодным климатом

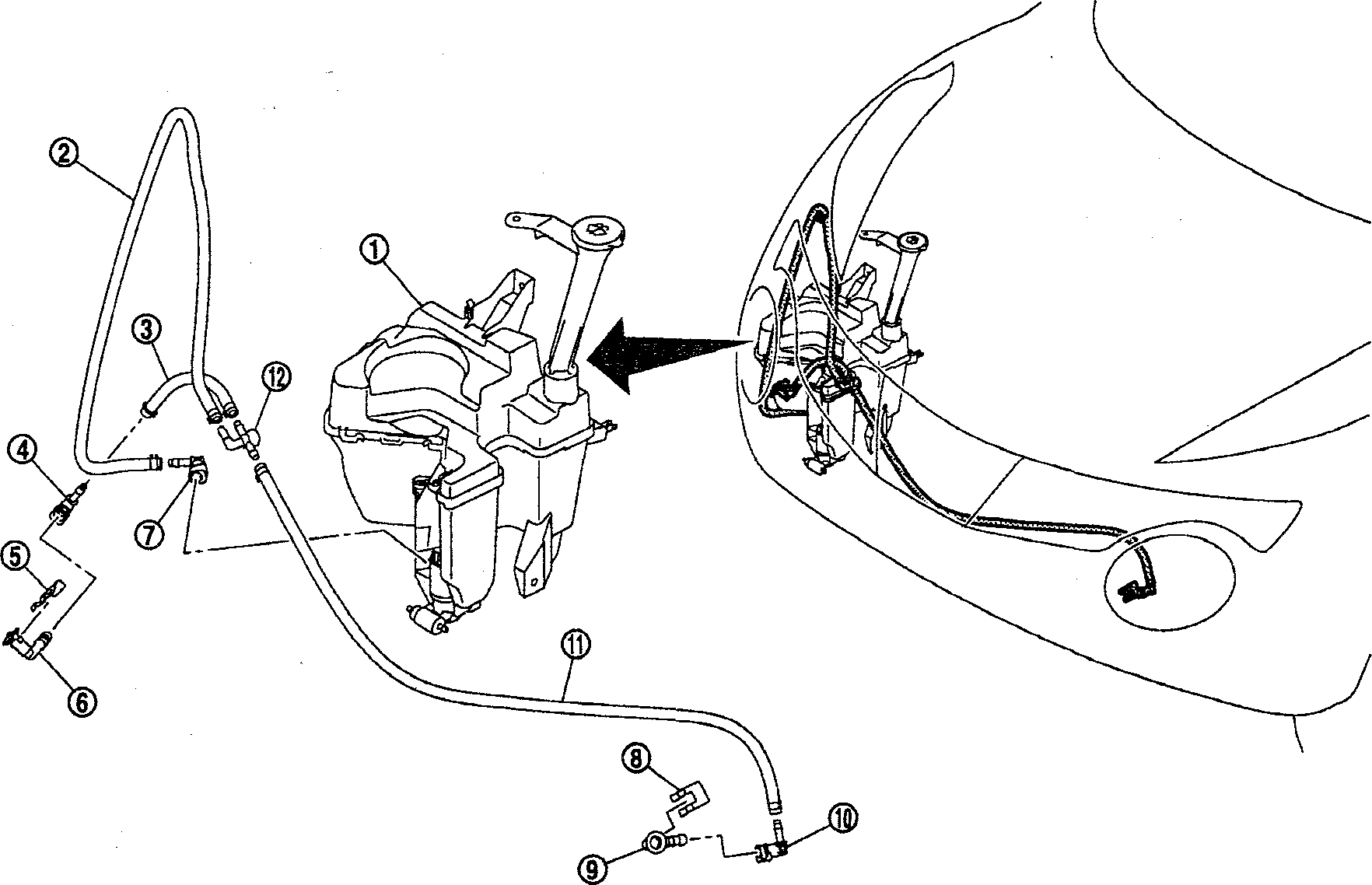

Ниссан Джук. ЖИКЛЕРЫ И ТРУБКА ОМЫВАТЕЛЕЙ ФАР

1. Бачок омывателей

2. Трубка омывателей фар (со стороны бачка)

3. Трубка омывателя правой фары

4. Соединительная муфта жиклера омывателя правой фары

5. Кронштейн жиклера омывателя правой фары

6. Жиклер омывателя правой фары

7. Штуцер жиклеров омывателей фары

8. Кронштейн жиклера омывателя левой фары

9. Жиклер омывателя левой фары

10. Соединительная муфта жиклера омывателя левой фары

11. Трубка омывателя левой фары

12. Стопорный клапан

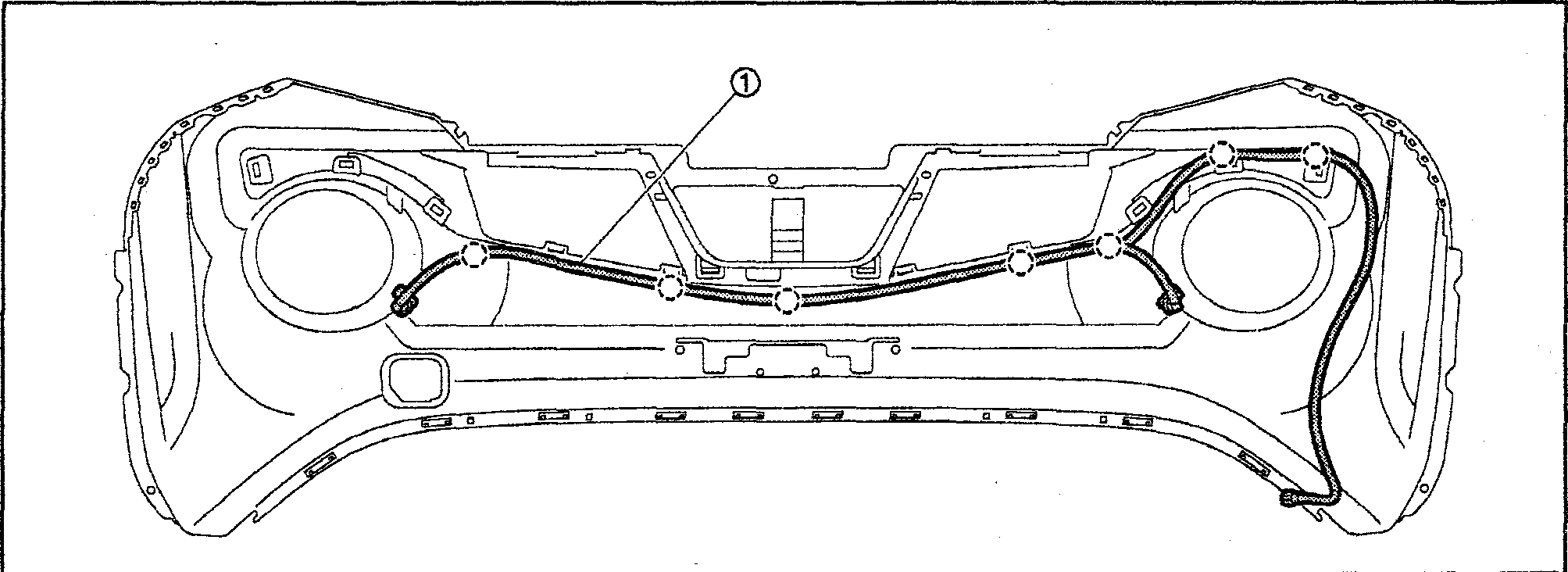

Ниссан Джук. РАСПОЛОЖЕНИЕ ТРУБКИ ОМЫВАТЕЛЕЙ

1. Трубка жиклеров омывателей фар

СНЯТИЕ

1. Снимите карниз переднего бампера. См. гл. ОСНАЩЕНИЕ САЛОНА И НАРУЖНОЙ ЧАСТИ КУЗОВА.

2. Выведите крепежные зажимы трубки омывателей фар из зацепления с передним бампером.

3. Снимите кронштейны жиклеров.

4. Выньте жиклеры омывателей фар из карниза переднего бампера.

УСТАНОВКА

Выполняется в порядке, обратном снятию.

Ниссан Джук. ПРОВЕРКА СТОПОРНОГО КЛАПАНА

Продуйте воздух через шланг в направлении выхода струи (в сторону жиклера) и убедитесь, что воздух проходит только в одном направлении и что прохождение воздуха в обратном направлении (на вздох) невозможно.

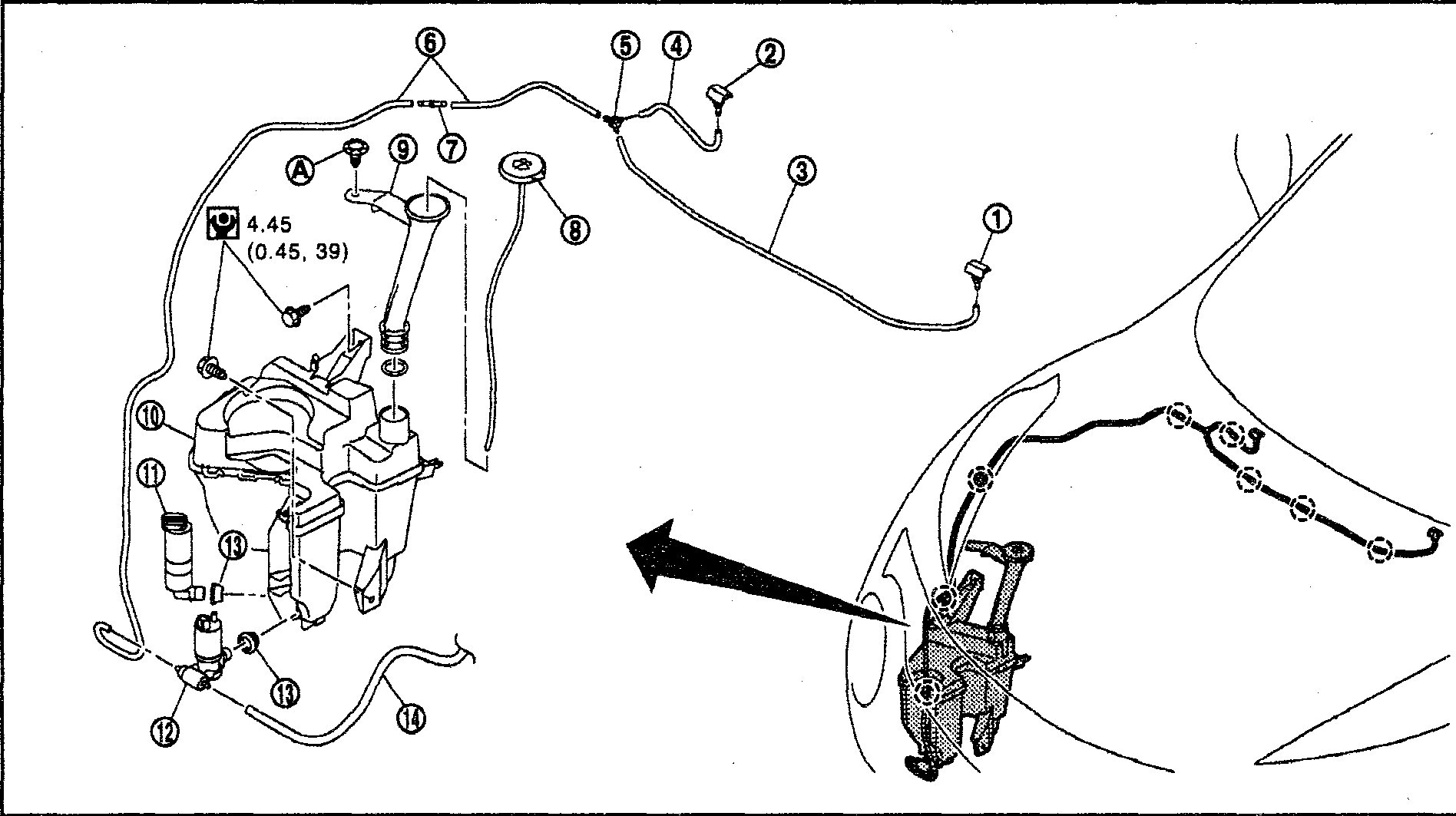

Ниссан Джук. БАЧОК ОМЫВАТЕЛЕЙ

1. Левый жиклер омывателя ветрового стекла

2. Правый жиклер омывателя ветрового стекла

3. Трубка левого омывателя ветрового стекла

4. Трубка правого омывателя ветрового стекла

5. Стопорный клапан

6. Трубка омывателей ветрового стекла

7. Соединительная муфта

8. Крышка впускного патрубка бачка омывателей

9. Впускной патрубок

10. Бачок омывателей

11. Насос омывателей фар

12. Насос омывателей

13. Набивка

14. Трубка омывателя стекла задней двери

А: Зажим

СНЯТИЕ

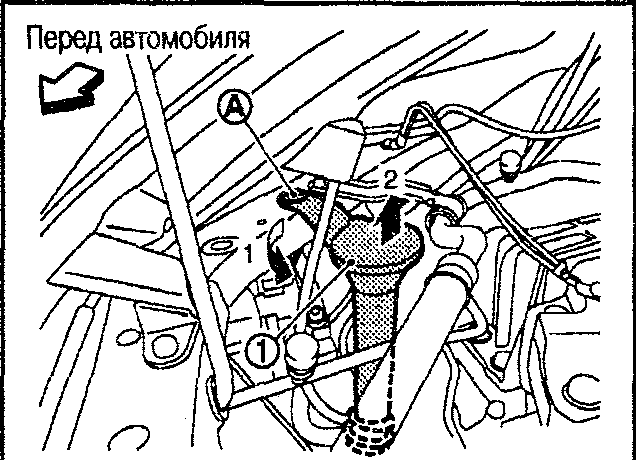

1. Полностью откройте крышку капота.

2. Выньте крепежный зажим (А) впускного патрубка банка омывателей.

3. Выньте впускной патрубок (1) из бачка.

4. Снимите защитную накладку с переднего правого крыла. См. гл. ОСНАЩЕНИЕ САЛОНА И НАРУЖНОЙ ЧАСТИ КУЗОВА.

5. Отсоедините разъем от насоса омывателей.

6. Отсоедините разъем от насоса омывателей фар.

7. Отсоедините разъем от выключателя контрольной лампы низкого уровня моющей жидкости.

8. Отсоедините трубки от омывателя ветрового стекла и омывателя секлла задней двери.

9. Отсоедините соединительную муфту трубки омывателей фар.

10. Выверните крепежные болты бачка омывателей.

УСТАНОВКА

Выполняется в порядке, обратном снятию, с учетом следующего: Внимание: После установки доле воду до верхнего уровня впускного патрубка бачка омывателей и проверьте, нет ли утечек воды.

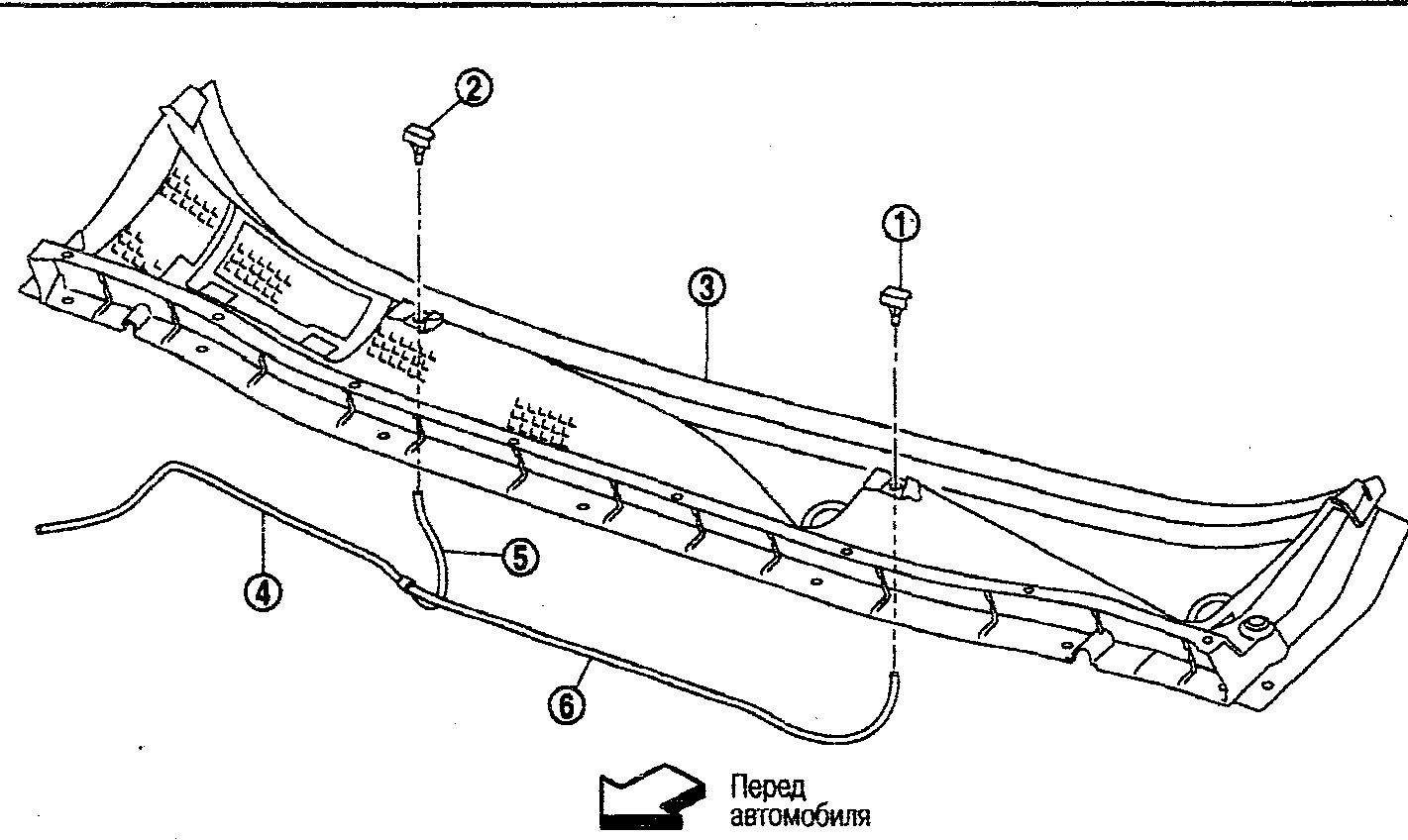

Ниссан Джук. ЖИКЛЕРЫ И ТРУБКА ОМЫВАТЕЛЕЙ ВЕТРОВОГО СТЕКЛА

1. Левый жиклер омывателя ветрового стекла

2. Правый жиклер омывателя ветрового стекла

3. Крышка решетки капота

4. Трубка омывателей ветрового стекла (со стороны банка)

5. Трубка правого омывателя ветрового стекла

6. Трубка левого омывателя ветрового стекла

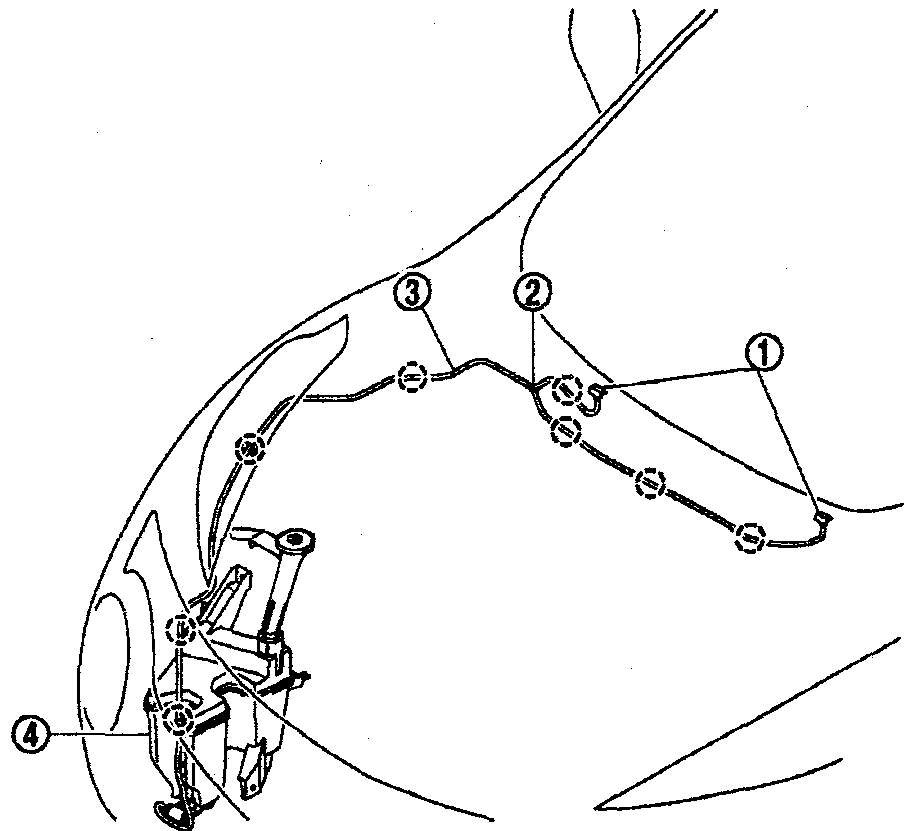

Ниссан Джук. РАСПОЛОЖЕНИЕ ТРУБКИ ОМЫВАТЕЛЕЙ

1. Жиклеры омывателей ветрового стекла

2. Стопорный клапан

3. Трубка омывателей ветрового стекла

4. Бачок омывателей

СНЯТИЕ

1. Снимите крышку решетки капота. См. гл. ОСНАЩЕНИЕ САЛОНА И НАРУЖНОЙ ЧАСТИ КУЗОВА.

2. Отсоедините трубку омывателей ветрового стекла от жиклеров.

3. Надавите на защелку (А) жиклера (1) омывателя ветрового стекла с передней стороны крышки решетки капота и выньте жиклер из крышки.

УСТАНОВКА

Выполняется в порядке, обратном снятию, с учетом следующего: Внимание: Левый и правый жиклеры омывателей имеют различные

участка распыла струи моющей жидкости, убедитесь, что они установлены лравильно.

Ниссан Джук. ПРОВЕРКА СТОПОРНОГО КЛАПАНА

Продуйте воздух через шланг в направлении выхода струи [в сторону жиклера (1)] и убедитесь, что воздух проходит только в одном направлении и что прохождение воздуха в обратном направлении (на вдох) невозможно.

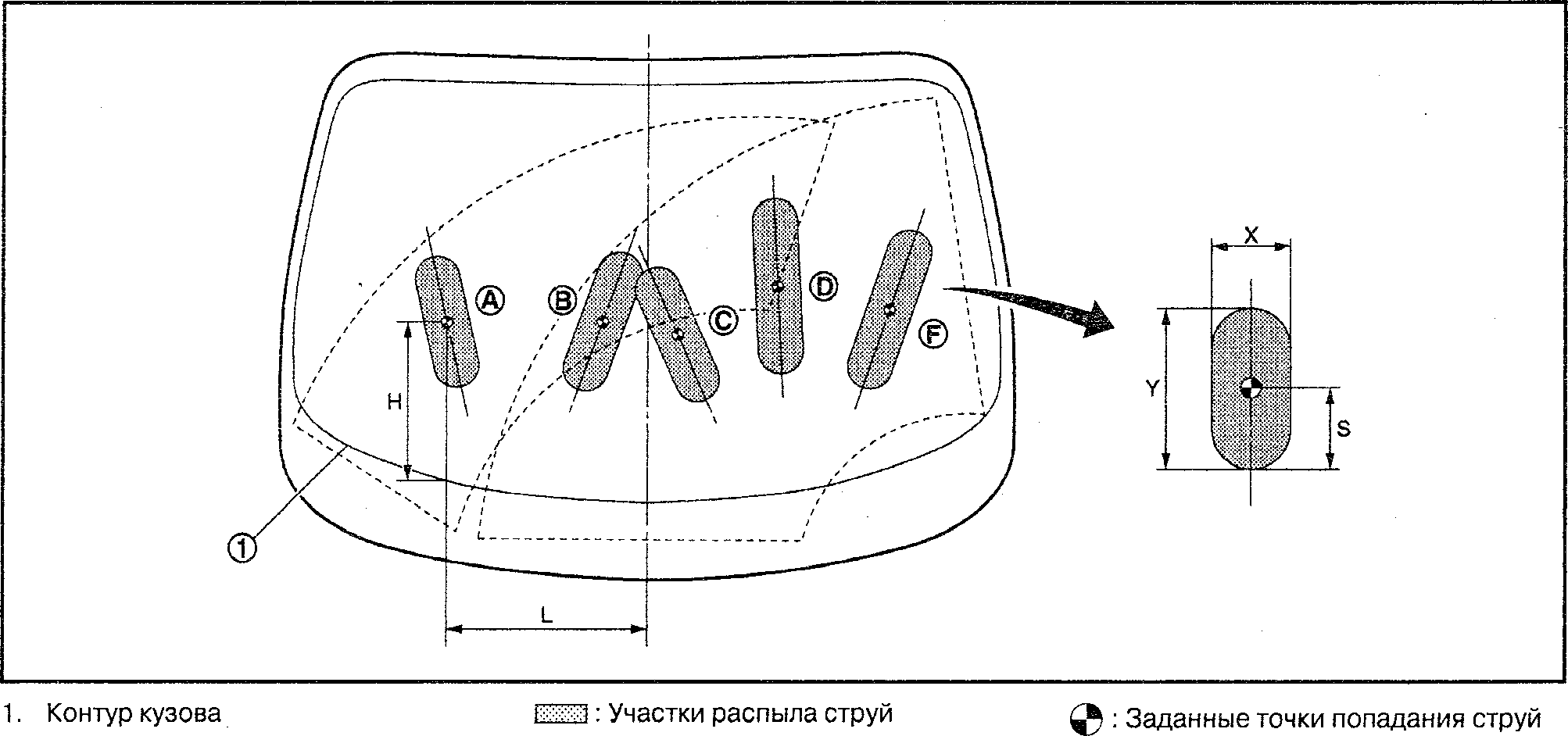

РЕГУЛИРОВКА

• Регулировка точек попадания струй жиклеров омывателей на ветровое стекло

• Отрегулируйте точки попадания, как показано на рисунке.

Единица измерения: мм

Участок распыла струи Н L X Y S
А 244 350 80 238 78
В 284 93 80 257 89
С 258 70,5 80 255 82
D 309 234 80 312 95
Е 235 413 80 295 90

• Вставьте иголку или аналогичный предмет в отверстие жиклера и отрегулируйте точку попадания струи, поворачивая жиклер вверх/вниз и влево/вправо.

Примечание: Если в жиклеры попала полироль или пыль, удалите их при помощи иголки или небольшой булавки.

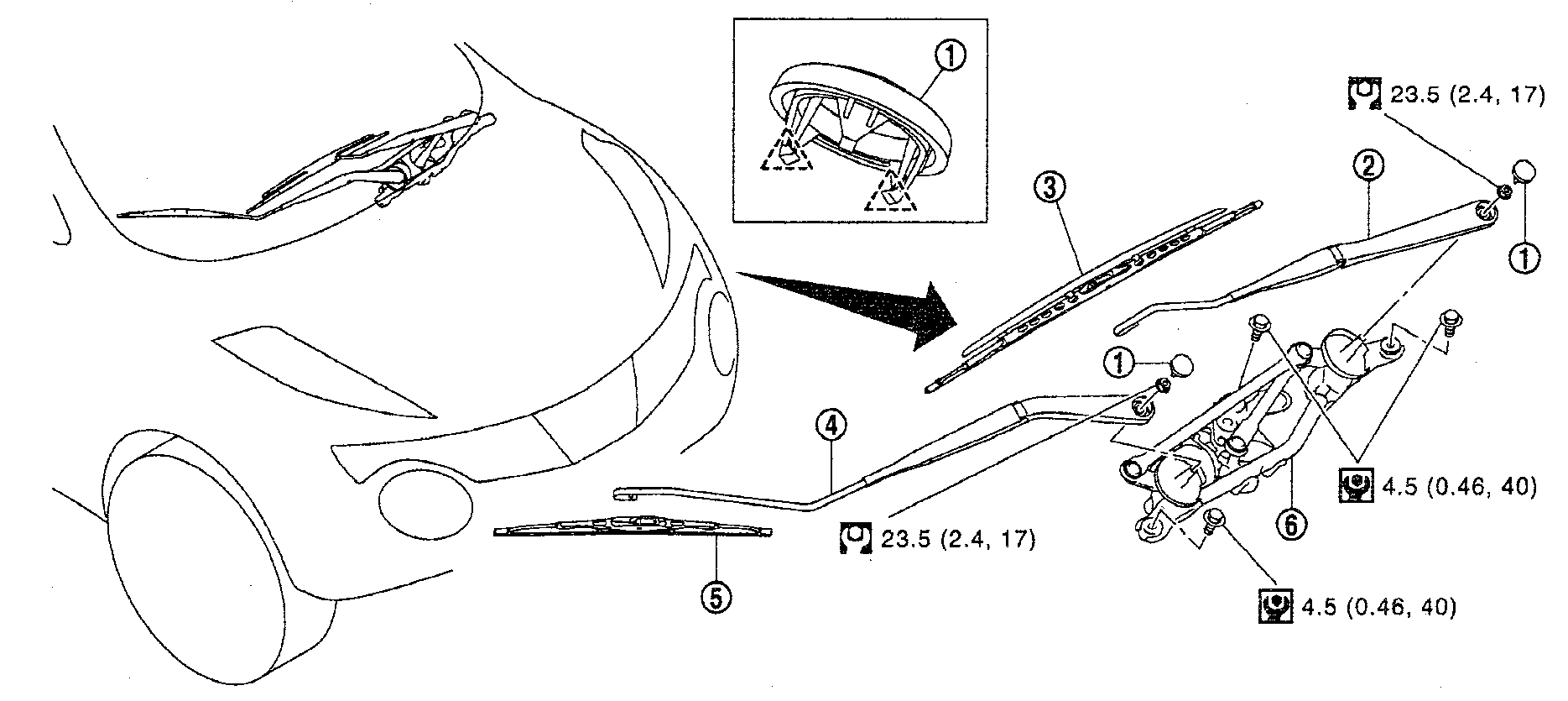

Ниссан Джук. РЫЧАГИ ОЧИСТИТЕЛЕЙ ВЕТРОВОГО СТЕКЛА

1. Колпачки рычагов очистителей

2. Рычаг левого очистителя

3. Щетка левого очистителя

СНЯТИЕ

1. Включите очистители ветрового стекла и выключите их, когда они сдвинутся в положение автостопа.

2. Откройте крышку капота.

3. При помощи съемника (А) выведите из зацепления крепежные защелки колпачка (1) рычага очистителя ветрового стекла и снимите рычаг (2).

4. Рычаг правого очистителя

5. Щетка правого очистителя

4. Открутите крепежные гайки рычага очистителя.

5. Приподнимите рычаг очистителя и снимите его с автомобиля.

УСТАНОВКА

1. Во избежание ослабления затяжки гаек очистите участок крепления рычага очистителя на оси, как показано на рисунке.

6. Привод очистителей ветрового стекла в сборе

2. Включите двигатель очистителей ветрового стекла и выключите его, когда они сдвинутся в положение автостопа.

3. Отрегулируйте положение щеток очистителей. См. ниже.

4. Установите рычаги очистителей, затянув крепежные гайки.

5. Смочите стекло моющей жидкостью.

6. Включите очистители ветрового стекла и выключите их, когда они сдвинутся в положение автостопа.

7. Убедитесь, что щетки очистителя останавливаются в заданном положении.

8. Поставьте колпачки на рычаги очистителей.

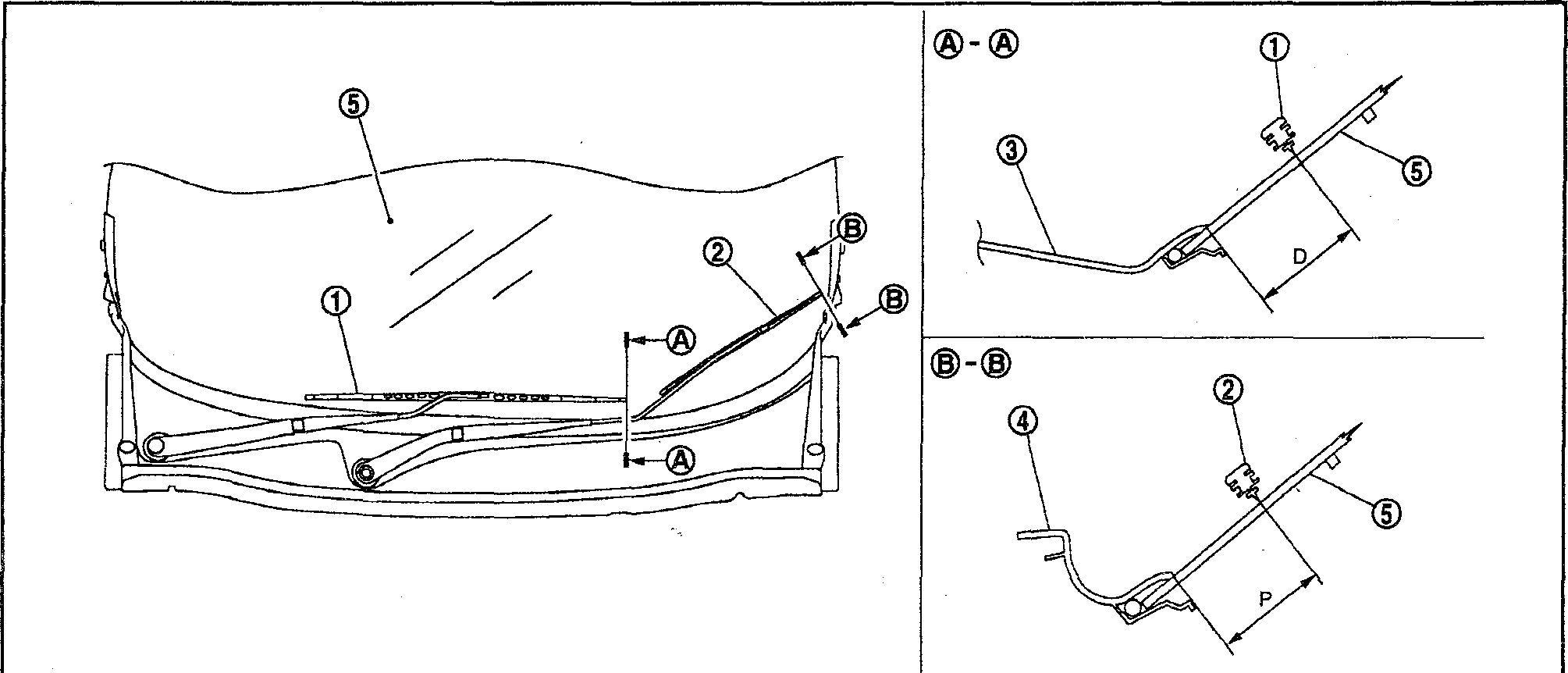

Ниссан Джук. РЕГУЛИРОВКА ПОЛОЖЕНИЯ ОСТАНОВКИ ЩЕТОК ОЧИСТИТЕЛЕЙ

Зазор между кромкой крышки решетки капота/защитной накладки переднего крыла и верхом центра щетки очистителя

Примечание: На рисунке изображено расположение на модели с правым рулем; расположение на модели с левым рулем симметрично.

5. Ветровое стекло в сборе

1. Щетка правого очистителя

2. Щетка левого очистителя

3. Крышка решетки капота

4. Крышка переднего крыла

Стандартные зазоры: D: 37,7+7,5 мм Р: 46,8+7,5 мм
