Ниссан Джук. НАРУЖНЫЕ МОЛДИНГИ ДВЕРЕЙ

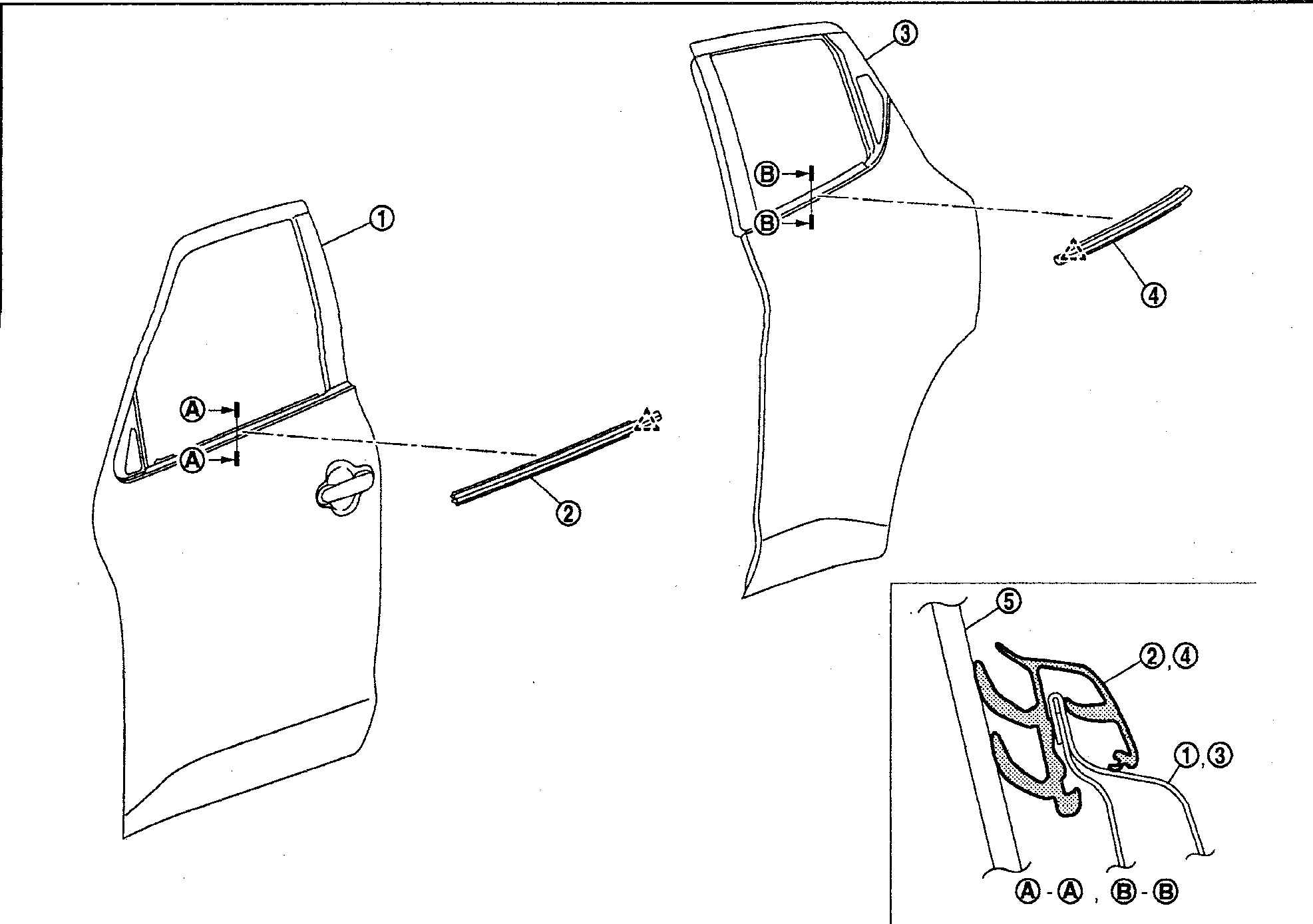

1. Панель передней двери

2. Наружный молдинг передней двери

3. Панель задней боковой двери

4. Наружный молдинг задней боковой двери

5. Дверное стекло

НАРУЖНЫЕ МОЛДИНГИ ПЕРЕДНИХ

ДВЕРЕЙ

СНЯТИЕ

1. Полностью опустите стекло передней двери.

2. Отогните, потяните кверху и снимите наружный молдинг двери, вынув защелки.

УСТАНОВКА

Выполняется в порядке, обратном снятию, с учетом следующего:

Внимание: При установке наружного молдинга передней двери убедитесь, что защелка (1) точно совместилась с крепежным отверстием (2), затем вдавите ее.

НАРУЖНЫЕ МОЛДИНГИ ЗАДНИХ

БОКОВЫХ ДВЕРЕЙ

СНЯТИЕ

1. Полностью опустите стекло задней боковой двери.

2. Отогните и снимите наружный молдинг двери, отделив его от панели двери.

3. Сдвиньте наружный молдинг (1) задней боковой двери к переду автомобиля и снимите молдинг с ручки (2) двери.

УСТАНОВКА

Выполняется в порядке, обратном снятию, с учетом следующего: Внимание: При установке наружного молдинга задней боковой двери убедитесь, что защелка (1) совместилась с крепежным отверстием (2), затем вдавите ее.

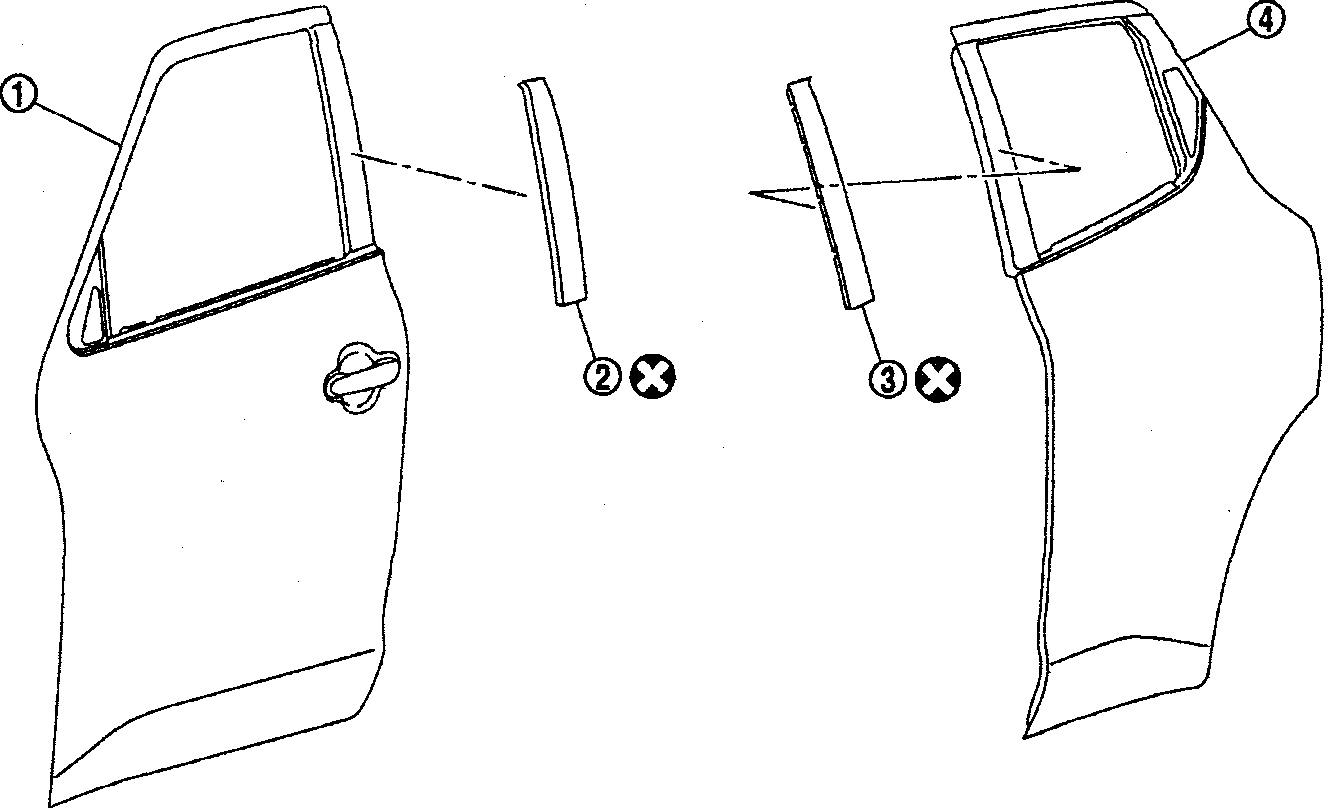

ЛЕНТЫ ДВЕРНЫХ РАМ

1. Панель передней двери

2. Лента рамы передней двери

3. Лента рамы задней боковой двери
4. Панель задней боковой двери

ЛЕНТЫ РАМ ПЕРЕДНИХ ДВЕРЕЙ СНЯТИЕ

Нагрейте поверхность ленты дверной рамы при помощи тепловентилятора и смотайте ленту. УСТАНОВКА

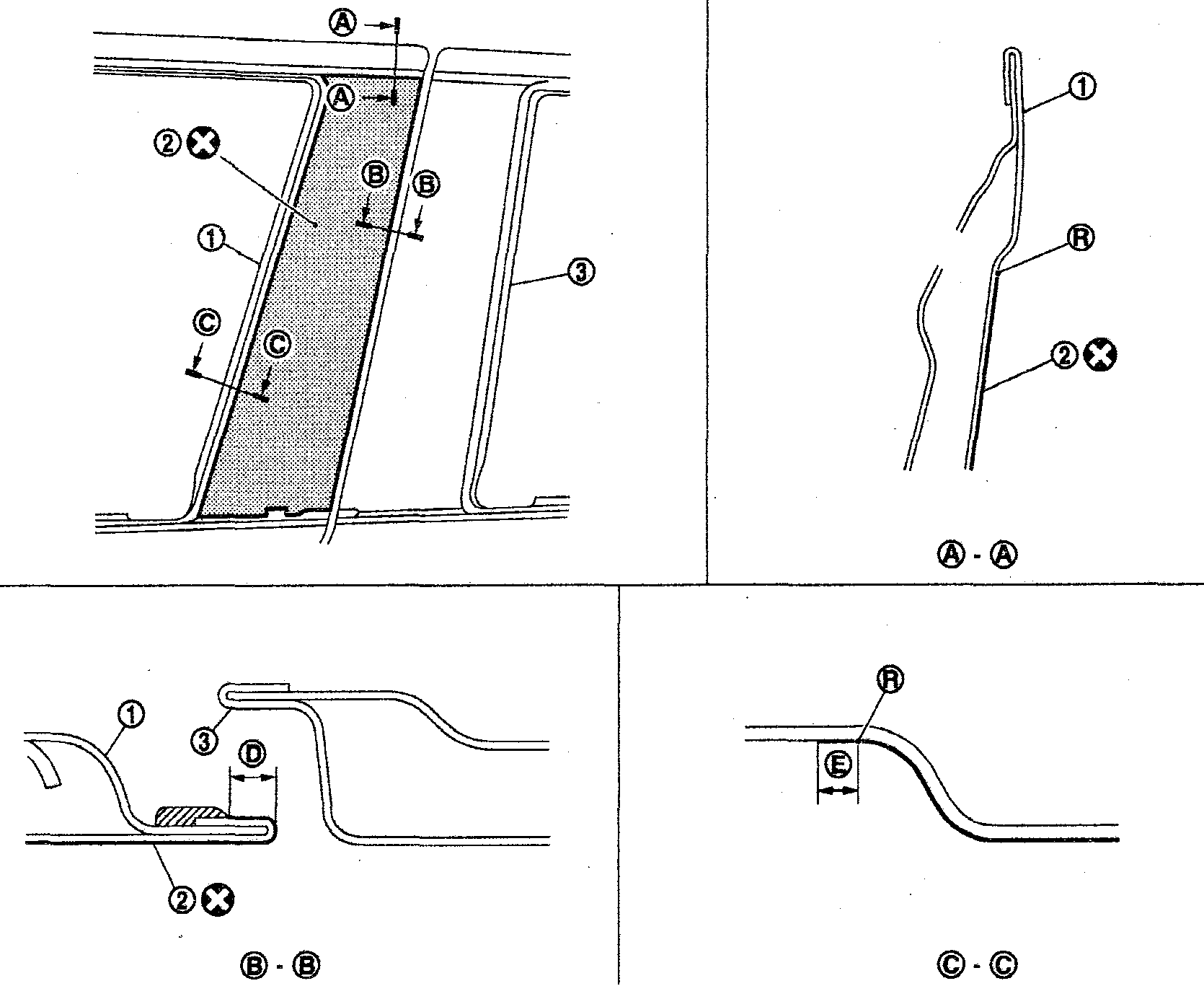

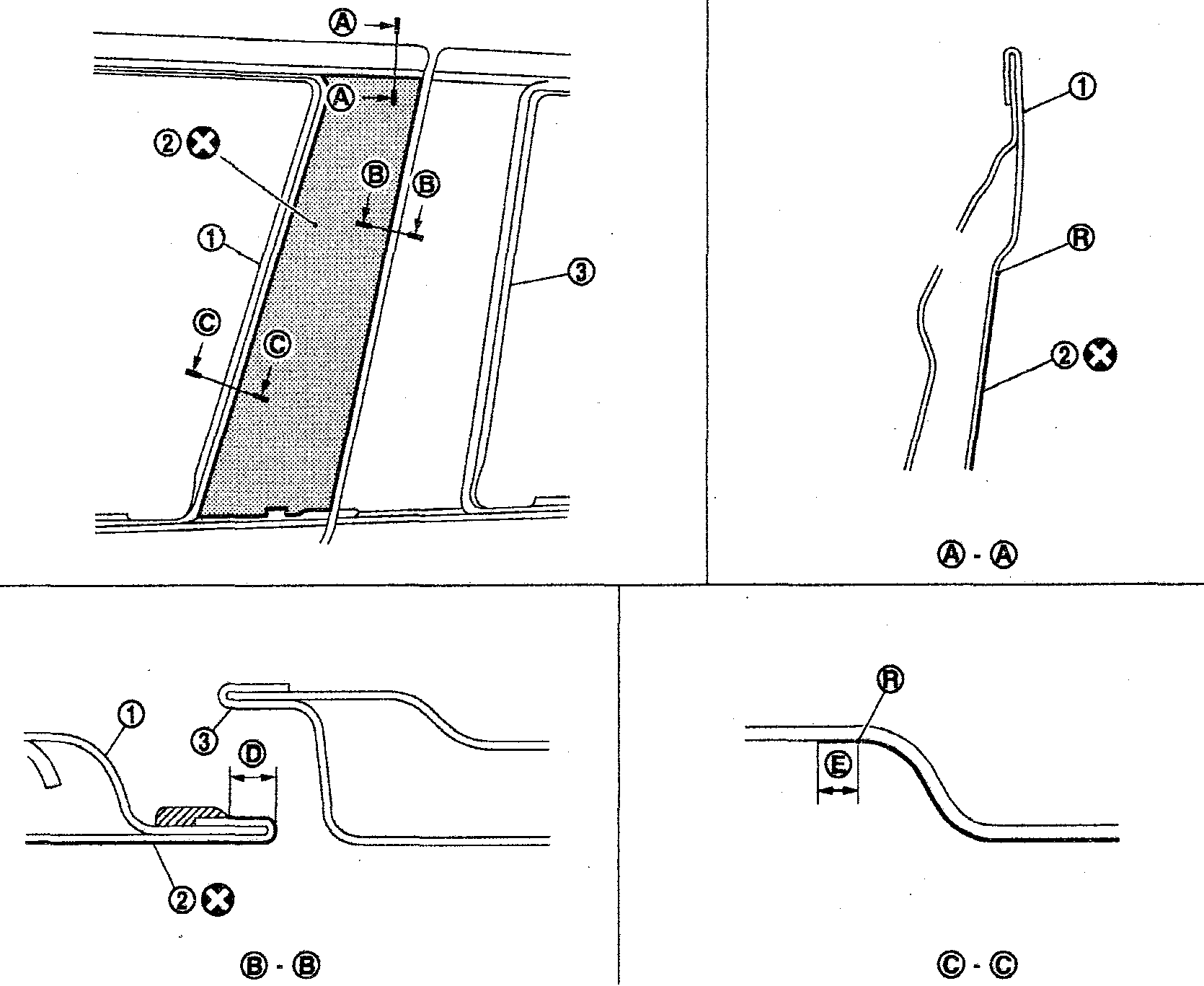

Примечание: Место установки ленты дверной рамы показано на рисунке ниже.

1. Панель передней двери

2. Лента рамы передней двери

D: 2,0 мм Е: 4,0 мм

3. Панель задней боковой двери R. Радиус

Внимание:

• Обезжирьте установочную поверхность дверной панели под ленту рамы.

• Зерна краски или пыль, оставшиеся на установочной поверхности ленты рамы могут испортить внешний вид. Прежде чем приступить к установке, очистите установочную поверхность и убедитесь, что на ней нет зерен краски или пыли.

• Не используйте маскирующую ленту повторно.

1. Прикрепите ленту дверной рамы, совместив верх маскирующей ленты с наружным верхним торцом задней боковой двери.

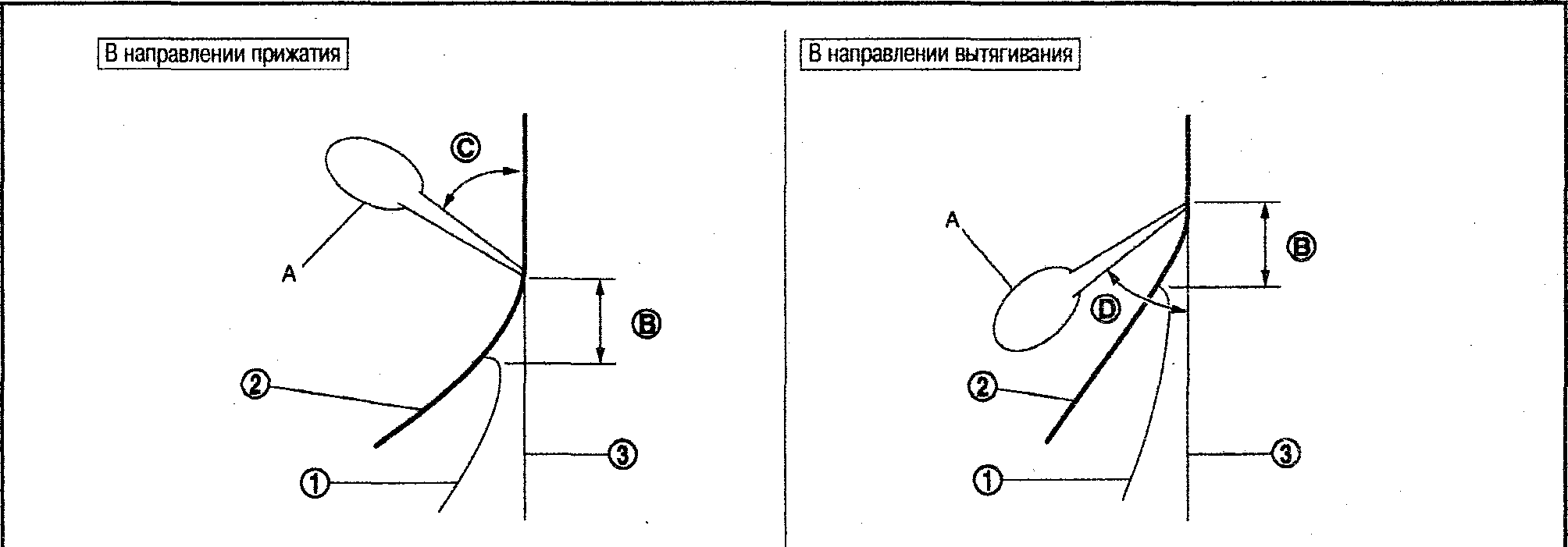

2. Прикатайте ленту (2) дверной рамы к дверной панели (3) при помощи валика (А), сняв бумажный разделительный слой (1).

Примечание:

• Скатывайте бумажный разделительный слой на расстоянии 10-20 мм перед (В) валиком и прикрепите маскирующую бумагу.

• Во избежание образования воздушных пузырьков слегка приподнимайте участок, еще не прикатанный валиком, так, чтобы участок не соприкасался с поверхностью панели. Прижмите и прикрепите с небольшой и постоянной скоростью при помощи валика, наклонив его под углом 40-50" (в направлении прижатия) (С) и 30-45° (в направлении вытягивания) (D).

3. На участках с малым радиусом по краям панелей прижимайте постепенно и прикрепляйте ленту (1) дверной рамы при помощи валика (А) в 1 -3 этапа.

Внимание: Не мойте автомобиль в течение 24 часов, пока не отвердеет клей.

ЛЕНТЫ РАМ ЗАДНИХ БОКОВЫХ ДВЕРЕЙ СНЯТИЕ

Нагрейте поверхность ленты дверной рамы при помощи тепловентилятора и смотайте ленту.

УСТАНОВКА

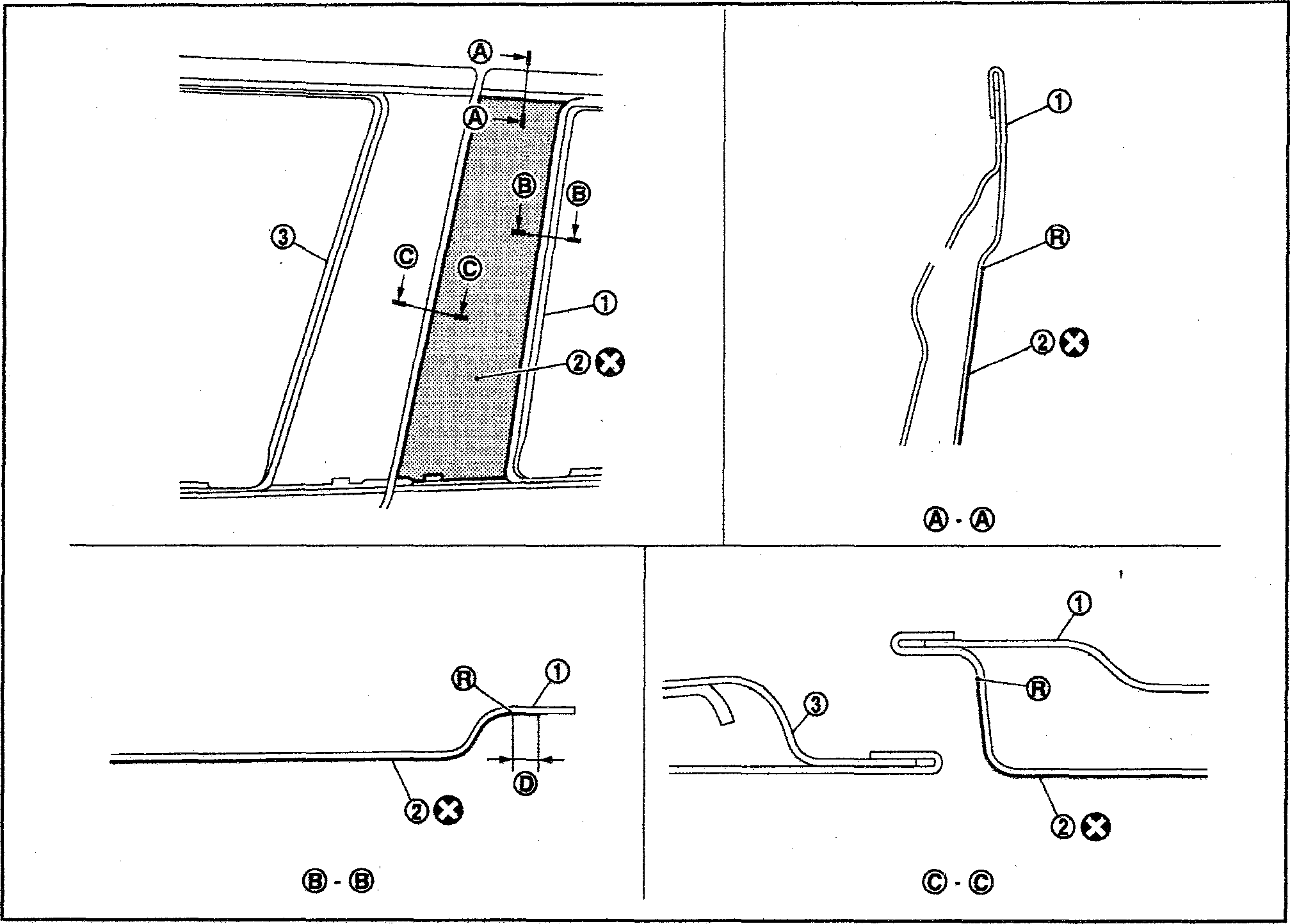

Примечание: Место установки ленты дверной рамы показано на рисунке ниже.

1. Панель задней боковой двери

2. Лента рамы задней боковой двери

D: 2,0 мм

3. Панель передней двери R. Радиус

Меры предосторожности и методика крепления ленты те же, что и для передних дверей.

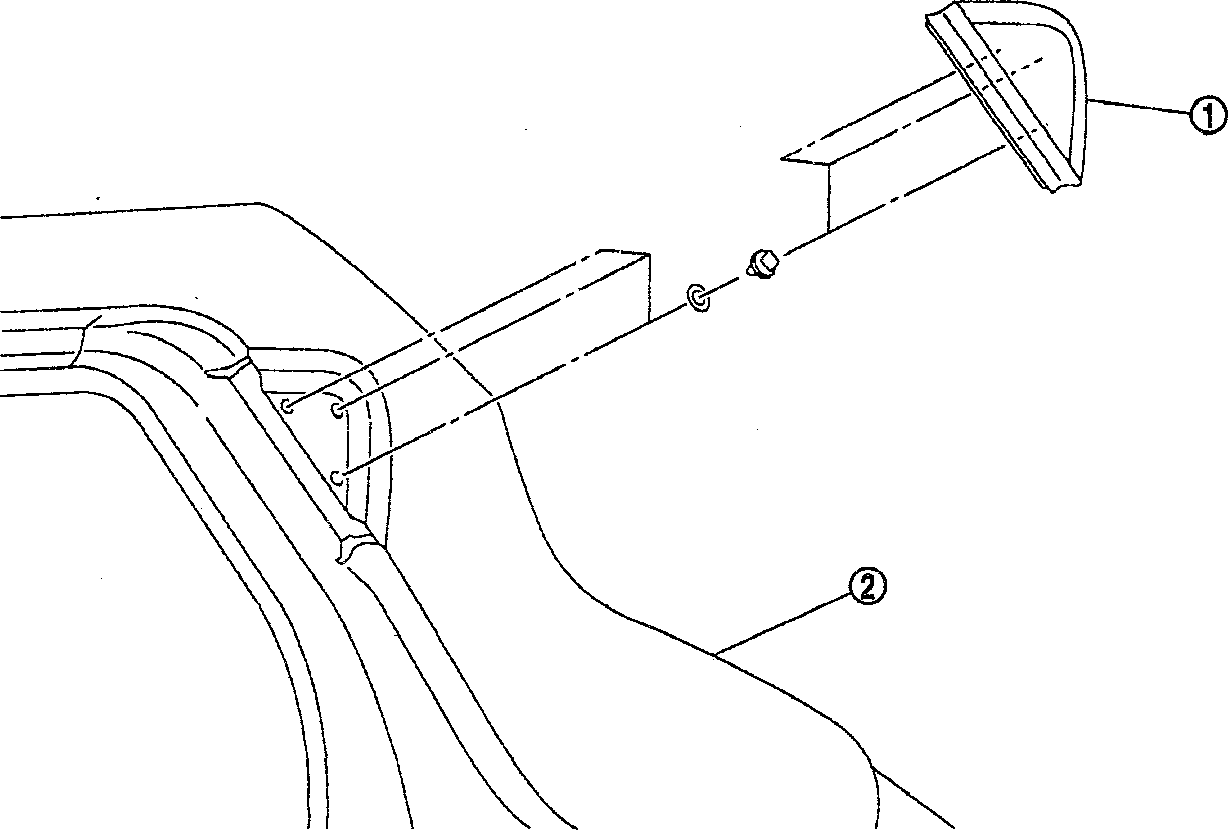

1. Крышка заднего крыла 2. Заднее крыло

НАКЛАДКА ЗАДНЕЙ ДВЕРИ

1. Камера заднего обзора

2. Выключатель запроса открывателя задней двери

3. Эмблема

4. Накладка задней двери

УСТАНОВКА

Выполняется в порядке, обратном снятию, с учетом следующего: Внимание: При установке крышки заднего крыла проверьте, правильно ли встали зажимы над отверстиями в панели кузова, затем вдавите их.

СНЯТИЕ

1. Снимите отделку задней двери.

2. Открутите крепежные гайки накладки задней двери.

3. Отсоедините разъемы от фонарей освещения номерного знака, выключателя запроса открывателя задней двери и камеры заднего обзора.

4. Выньте резиновую втулку электропроводки.

5. При помощи съемника (В) выведите из зацепления крепежные зажимы накладки задней двери и снимите накладку.

6. Выведите из зацепления крепежные зажимы с обеих сторон накладки изнутри задней двери.

Внимание:

•  Во избежание повреждения лакокрасочного покрытия наклейте защитную ленту (В) на панель . задней двери. • Не тяните за накладку задней двери с силой.

УСТАНОВКА

Выполняется в порядке, обратном снятию, с учетом следующего: Внимание: При установке накладки задней двери проверьте, правильно ли встали зажимы над отверстиями з панели двери, затем вдавите их.

СНЯТИЕ

При помощи съемника (А) выведите из зацепления крепежные зажимы крышки заднего крыла и снимите крышку.

Внимание: Во избежание повреждений наклейте защитную ленту (В) на панель кузова.

ПРИБОРЫ, УПРАВЛЯЕМЫЕ ВОДИТЕЛЕМ

зеркала

1. Выключатель запроса двери (со стороны водителя)

2. Дверное зеркшчо (со стороны водителя)

3. Приемник диет, управления дверными замками

4. Панель дистанционного управления дверными зеркалами

5. Блок ВСМ

6. Реле складывания дверных зеркал

7. Реле раскладывания дверных зеркал

8. Дверное зеркало (со стороны пассажира)

9. Выключатель запроса двери (со стороны пассажфа)

А. Спереди слева салона автомобиля

ЗЕРКАЛО В САЛОНЕ

1. Ветровое стекло

2. Основание зеркала

3. Зеркало в салоне в сборе

ЗЕРКАЛО В САЛОНЕ С ЗАЩИТОЙ ОТ БЛИКОВ С РУЧНЫМ УПРАВЛЕНИЕМ

ЗЕРКАЛО В САЛОНЕ С ЗАЩИТОЙ ОТ БЛИКОВ С АВТОМАТИЧЕСКИМ УПРАВЛЕНИЕМ

1. Кронштейн датчика дождя

2. Основание зеркала

3. Датчик дождя

4. Зеокало в салоне в сбоое

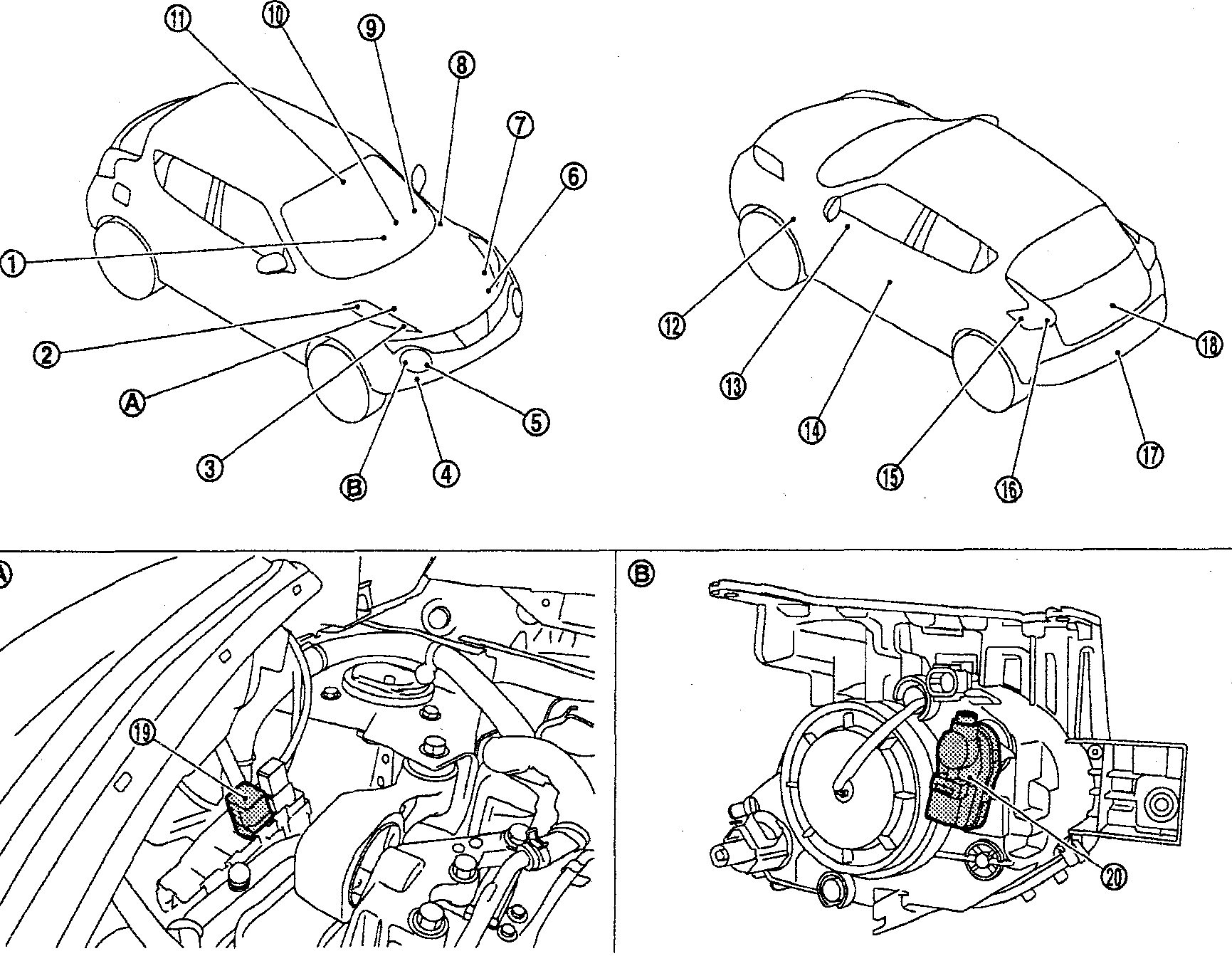

система наружного освещения ГАЛОГЕННЫЕ ФАРЫ

1. Выключатель аварийной сигнализации

2. Стояночный фонарь

3. Передний фонарь указателя поворота

4. Противотуманная фара'1

5. Фара

6. Блок ЕСМ

7. Блок IPDM E/R

8. Блок ВСМ

9. Комбинированный переключатель

10. Комбинация приборов

11. Датчик света и дождя*2

12. Боковой повторитель сигнала поворота

13. Регулятор наклона фар

14. Выключатель передней двери (со стороны водителя)

15. Задний фонарь указателя поворота

16. Задний габаритный фонарь

17. Задний противотуманный фонарь

18. Фонари освещения номерного знака

19. Реле освещения в дневное время'3

20. Двигатель наклона фары

A. Моторный отсек (справа)

B. Фара (с обратной стороны)

*1: На моделях с противотуманными фарами

*2: На моделях с системой автоматического освещения

*3: На моделях с системой освещения в дневное время

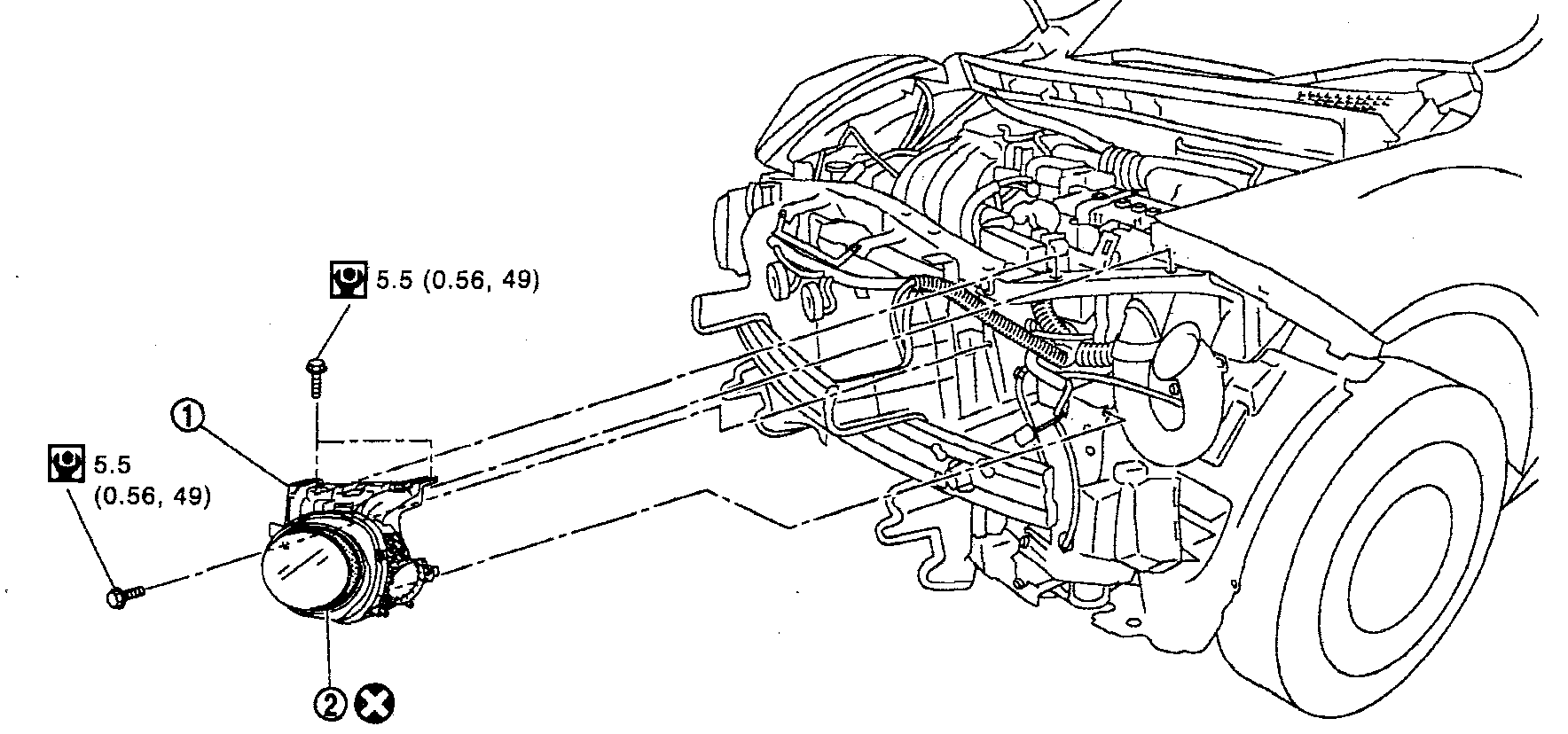

СНЯТИЕ

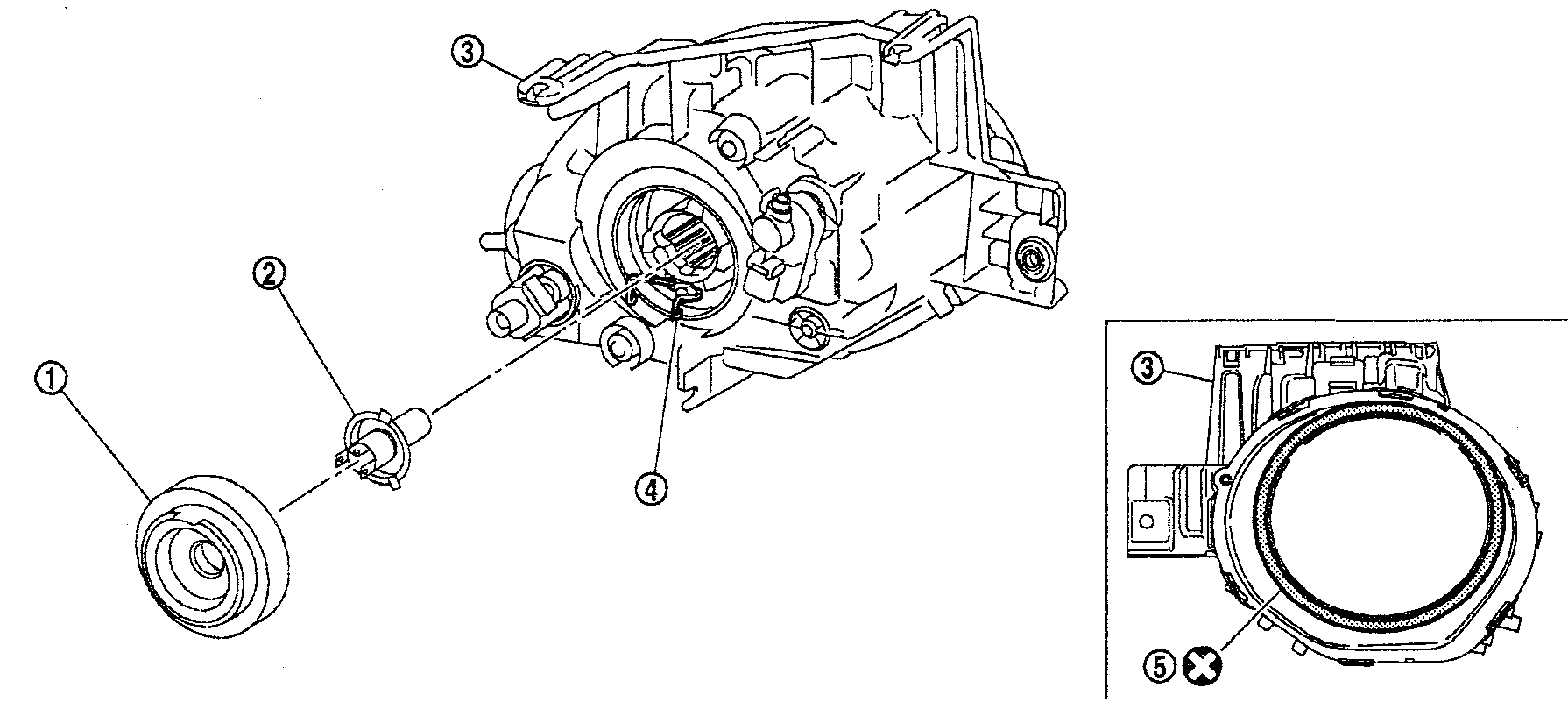

1. Фара в сборе

2. ЕРТ-уплотнение (толщина: 2,8 мм)

5. ЕРТ-уплотнение (толщина: 2,8 мм)
3. Корпус фары в сборе

4. Стопорная пружина

1. Колпак

2. Галогенная лампочка

СНЯТИЕ

Внимание: Отсоедините кабель от отрицательной клеммы аккумулятора или выньте предохранитель цепи питания.

1. Снимите карниз переднего бампера. См. гл. ОСНАЩЕНИЕ САЛОНА И НАРУЖНОЙ ЧАСТИ КУЗОВА.

2. Выверните крепежные болты из фары.

3. Выдвиньте фару в сторону переда автомобиля и отсоедините разъем перед снятием.

УСТАНОВКА

Выполняется в порядке, обратном снятию, с учетом следующего: Внимание: После установки выполните регулировку направленности света фар.

ЗАМЕНА ЛАМПОЧЕК • Отсоедините кабель от минусовой клеммы аккумулятора или выньте предохранитель цепи питания.

• После установки лампочки надежно зафиксируйте пластиковый колпак и патрон лампочки для обеспечения водонепроницаемости.

• Не прикасайтесь к стеклянной части лампочки непосредственно руками. Не допускайте попадания на нее смазки и других маслянистых смазочных материалов.

• Не беритесь за лампочку руками, когда она горит или сразу же после ее отключения.

• Не вынимайте лампочку из отражателя фары на длительное время, т.к. попавшие внутрь пыль, влага, дым и т.п. могут отрицательно сказаться на работе фары. Заменяйте лампочку новой.

ЛАМПОЧКИ ФАР

1. Отсоедините разъем от лампочки фары.

2. Снимите колпак.

3. Разблокируйте стопорную пружину и выньте лампочку из корпуса фары в сборе.

РАЗБОРКА

1. Снимите колпак.

2. Разблокируйте стопорную пружину и выньте лампочку из корпуса фары в сборе.

СБОРКА

Выполняется в порядке, обратном снятию, с учетом следующего: Внимание: После установки лампочки надежно зафиксируйте пластиковый колпак и патрон лампочки для обеспечения водонепроницаемости.

ПЕРЕДНИЕ КОМБИНИРОВАННЫЕ ФОНАРИ

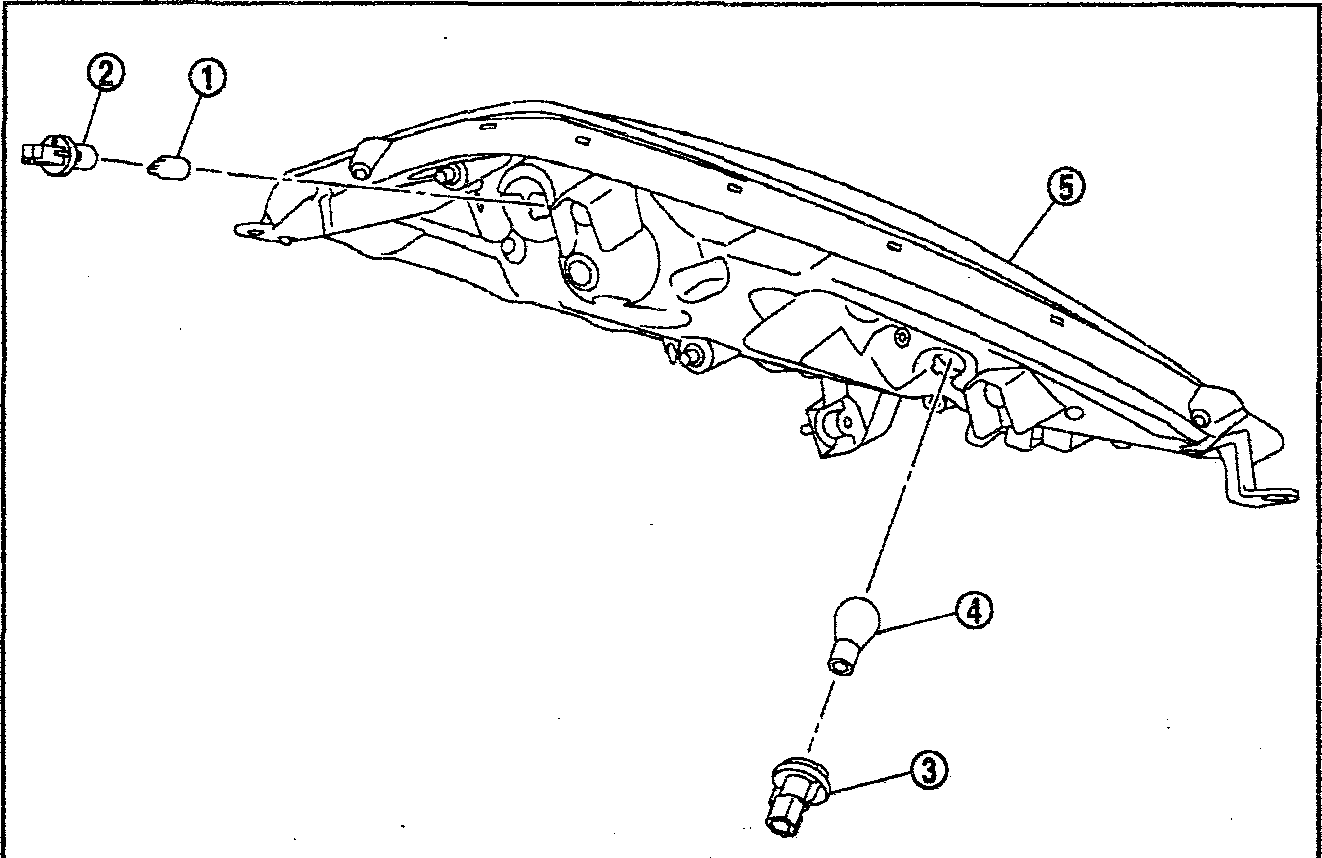

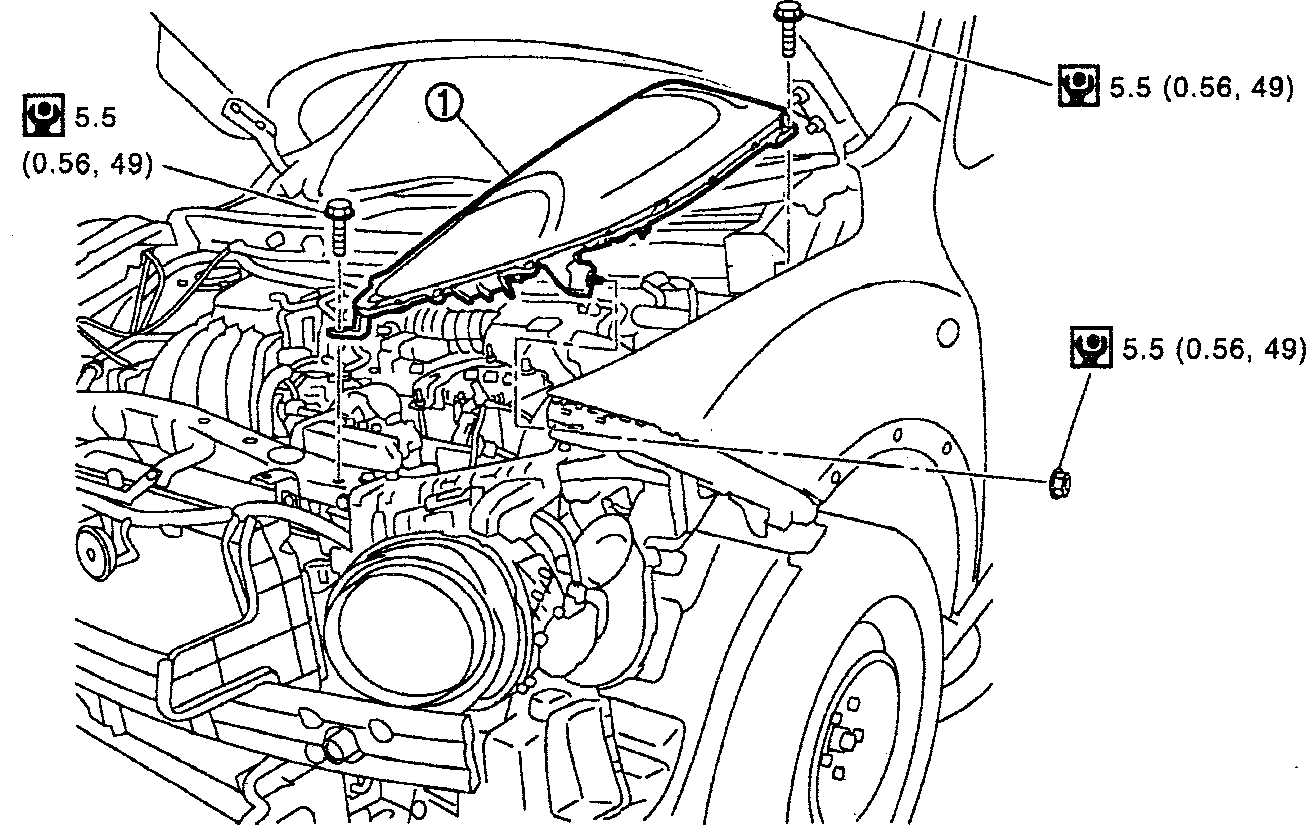

1. Передний комбинированный фонарь

1. Лампочка стояночного фонаря

2. Патрон лампочки стояночного фонаря

3. Патрон лампочки переднего фонаря указателя поворота

4. Лампочка переднего фонаря указателя поворота

5. Корпус переднего комбинированного фонаря

СНЯТИЕ

1. Снимите карниз переднего бампера. См. гл. ОСНАЩЕНИЕ САЛОНА И НАРУЖНОЙ ЧАСТИ КУЗОВА.

2. Открутите крепежные болты и гайку переднего комбинированного фонаря.

3. Выдвиньте передний комбинированный фонарь в сторону переда

автомобиля и отсоедините разъем перед снятием.

УСТАНОВКА

Выполняется в порядке, обратном снятию, с учетом следующего:

Внимание: Если рассеиватель переднего комбинированного фонаря будет задевать за переднее крыло,

ПРОТИВОТУМАННЫЕ ФАРЫ

1. Противотуманная фара в сборе

2. Металлические зажимы

3. Лампочка противотуманной фары

4. Кронштейн противотуманной фары

5. П-образная гайка

6. Нижняя часть карниза переднего бампепа

СНЯТИЕ

1. Для получения доступа снимите защитную накладку переднего крыла. См. гл. ОСНАЩЕНИЕ САЛОНА И НАРУЖНОЙ ЧАСТИ КУЗОВА.

2. Отсоедините разъем от противоту-манной фары.

3. Снимите кронштейн противотуман-ной фары.

в фонарь может попасть вода или начаться коррозия крыла из-за повреждения лакокрасочного покрытия, Не допускайте, чтобы компоненты задевали друг за друга.

ЗАМЕНА ЛАМПОЧЕК

ЛАМПОЧКА СТОЯНОЧНОГО ФОНАРЯ

1. Поверните патрон лампочки стояночного фонаря против часовой стрелки и разблокируйте его.

2. Выньте лампочку стояночного фонаря из патрона.

ЛАМПОЧКА ПЕРЕДНЕГО ФОНАРЯ УКАЗАТЕЛЯ ПОВОРОТА

1. Поверните патрон лампочки переднего фонаря указателя поворота против часовой стрелки и разблокируйте его.

2. Выньте лампочку переднего фонаря указателя поворота из патрона.

РАЗБОРКА

1. Поверните патрон лампочки стояночного фонаря против часовой стрелки и разблокируйте его.

2. Выньте лампочку стояночного фонаря из патрона.

3. Поверните патрон лампочки переднего фонаря указателя поворота против часовой стрелки и разблокируйте его.

4. Выньте лампочку переднего фонаря указателя поворота из патрона.

СБОРКА

Установка выполняется в порядке, обратном снятию.

4. Выверните крепежный болт и выньте противотуманную фару из крон-штйена.

УСТАНОВКА

Выполняется в порядке, обратном снятию, с учетом следующего:

Примечание: После установки выполните регулировку направленности света фар.
