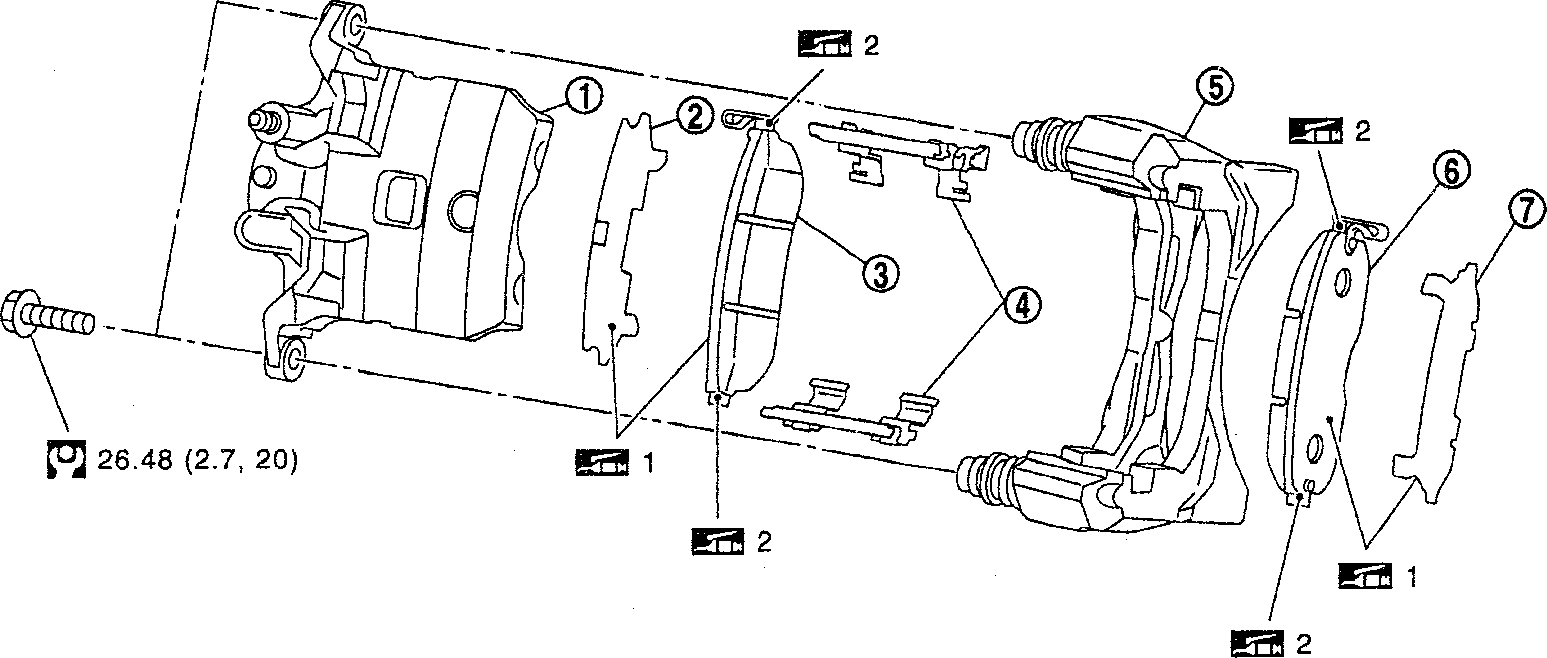

Ниссан Джук. ТОРМОЗНЫЕ КОЛОДКИ МОДЕЛИ С ДВИГАТЕЛЕМ MR16DDT

1. Корпус цилиндра

2. Внутренняя прокладка

3. Внутренняя колодка (с датчиком износа колодки)

4. Держатели колодок

5. Кронштейн суппорта

6. Наружная колодка

7. Наружная прокладка 1: Нанесите смазку «MOLYKOTE•

AS880N» или силиконовую смазку. 2: Нанесите смазку «MOLYKOTE•  7439» или эквивалентную.

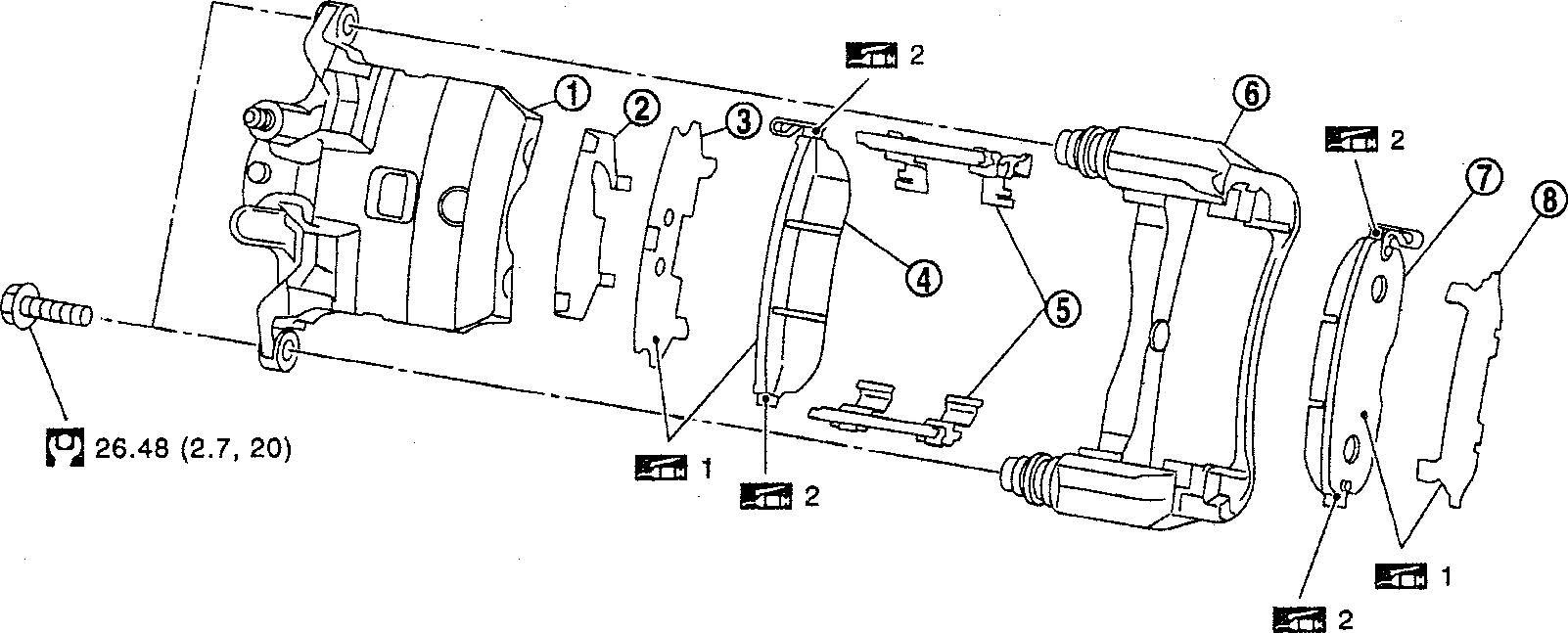

МОДЕЛИ С ДВИГАТЕЛЕМ HR16DE

1. Корпус цилиндра

2. Крышка внутренней прокладки

3. Внутренняя прокладка

4. Внутренняя колодка (с датчиком износа колодки)

5. Держатели колодок

6. Кронштейн суппорта

7. Наружная колодка

8. Наружная прокладка 1: Нанесите смазку «MOLYKOTE•

AS880N» или силиконовую смазку. 2: Нанесите смазку «MOLYKOTE•  7439» или эквивалентную.

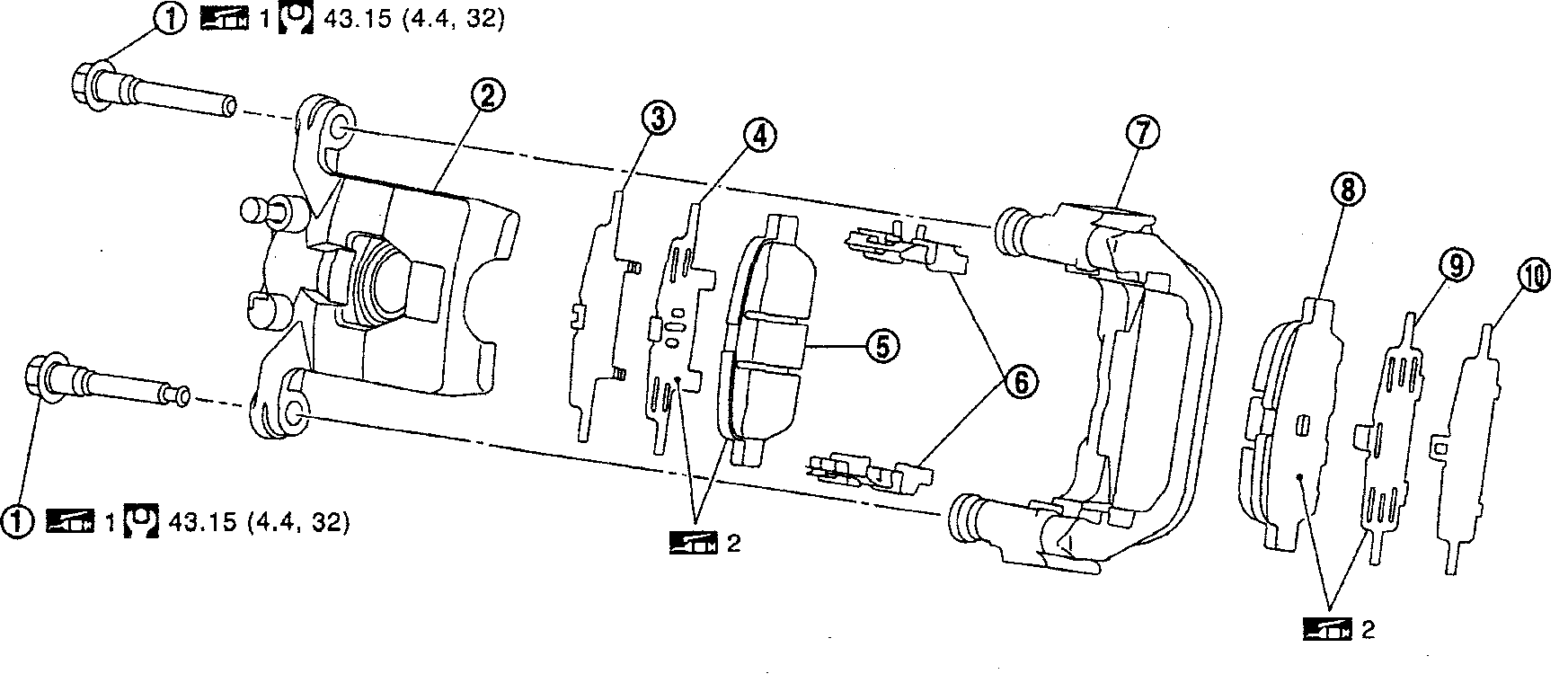

дисковые тормоза задних колес ТОРМОЗНЫЕ КОЛОДКИ

1. Болты направляющих пальцев

2. Корпус цилиндра

3. Крышка внутренней прокладки

4. Внутренняя прокладка

5. Внутренняя колодка (с датчиком износа колодки)

6. Держатели колодок

7. Кронштейн суппорта

8. Наружная колодка

9. Наружная прокладка

10. Крышка наружной прокладки 1: Нанесите смазку для резины. 2: Нанесите смазку «MOLYKOTE0 AS880N» или силиконовую смазку.

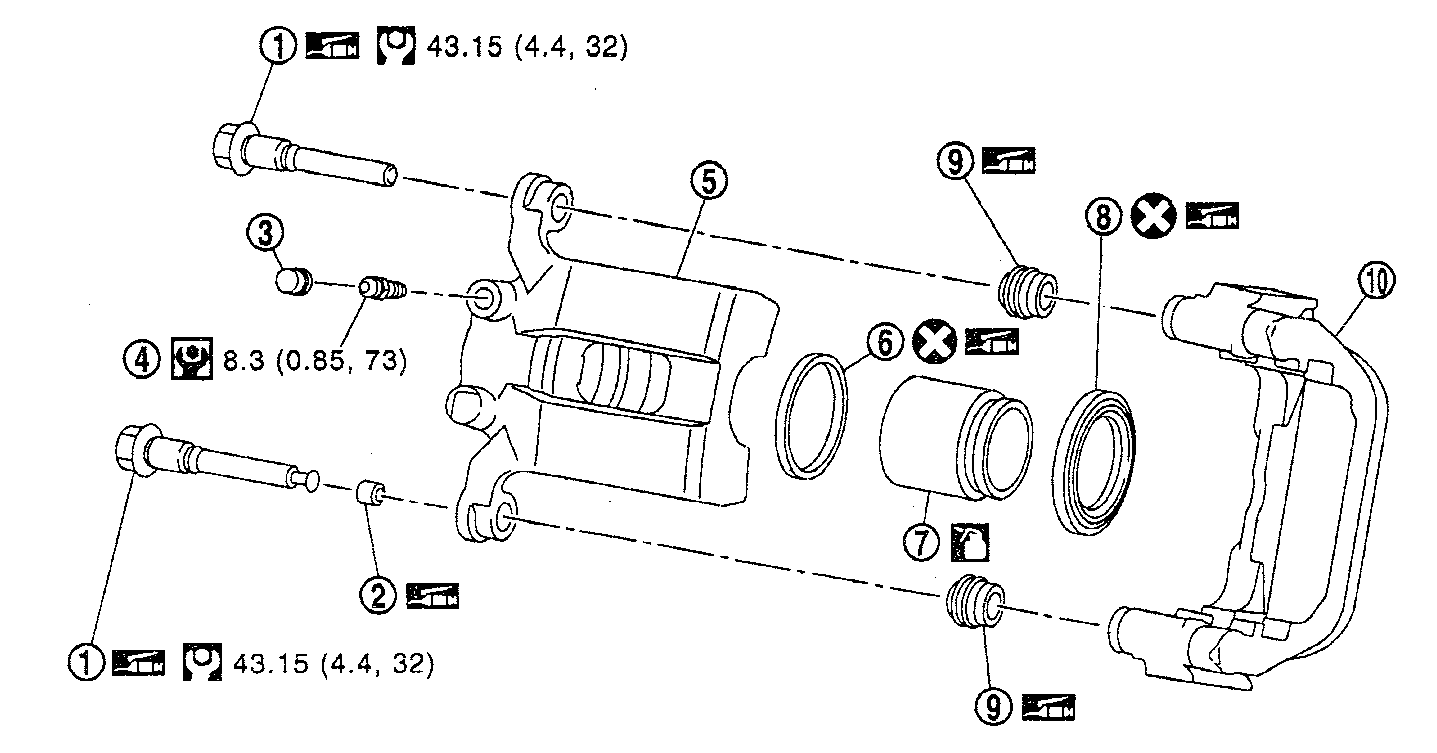

ТОРМОЗНОЙ СУППОРТ В СБОРЕ

1. Болты направляющих пальцев

2. Втулка

3. Колпачок

4. Штуцер прокачки

5. Корпус цилиндра

6. Уплотнение поршня

7. Поршень

8. Пыльник поршня

9. Пыльники направляющих пальцев

10. Кронштейн суппорта

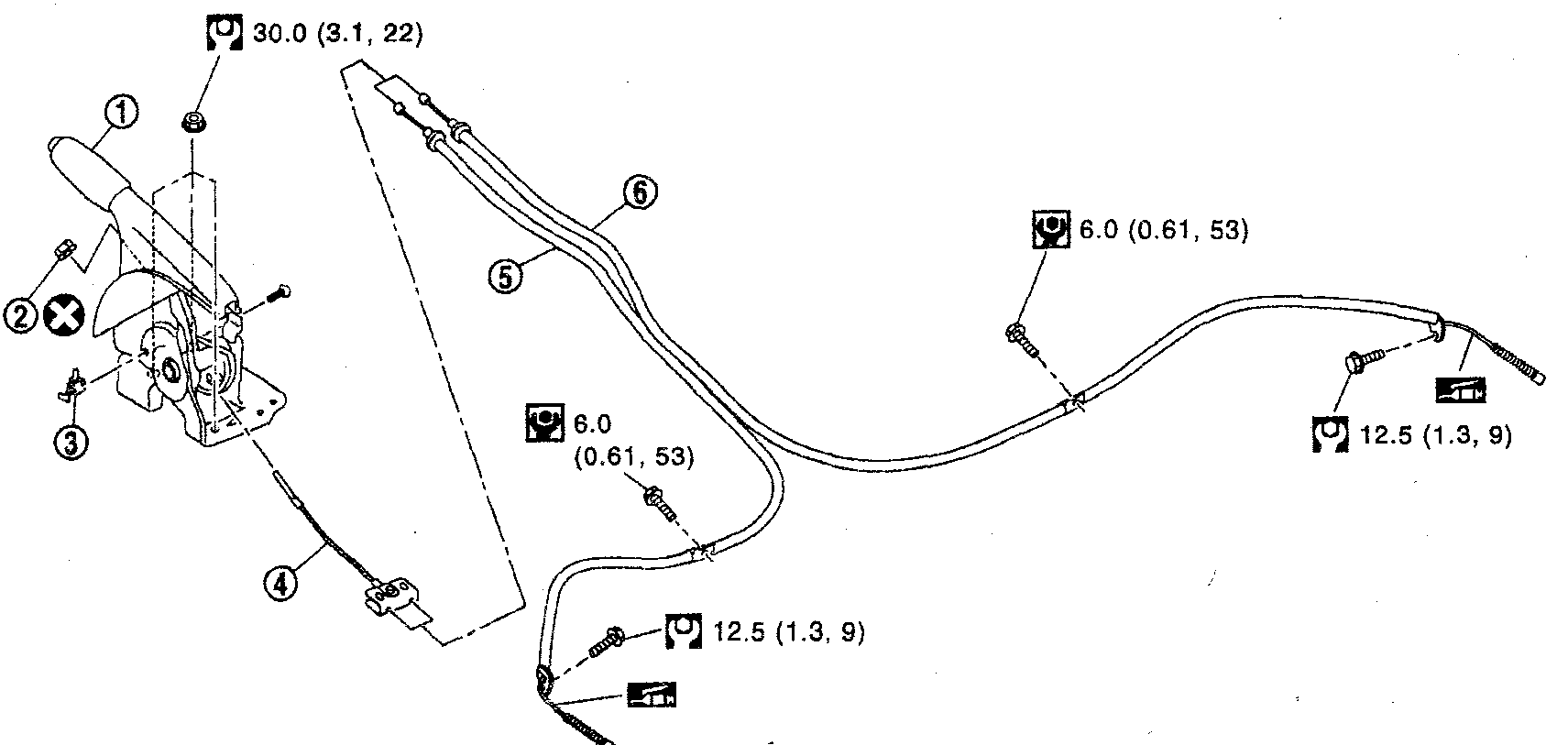

ТРОС УПРАВЛЕНИЯ СТОЯНОЧНЫМ ТОРМОЗОМ МОДЕЛИ 2WD

1. Рычаг стояночного тормоза в сборе

2. Регулировочная гайка

3. Выключатель контрольной лампы стояночного тормоза

4. Передний трос

5. Задний левый трос

6. Задний правый трос

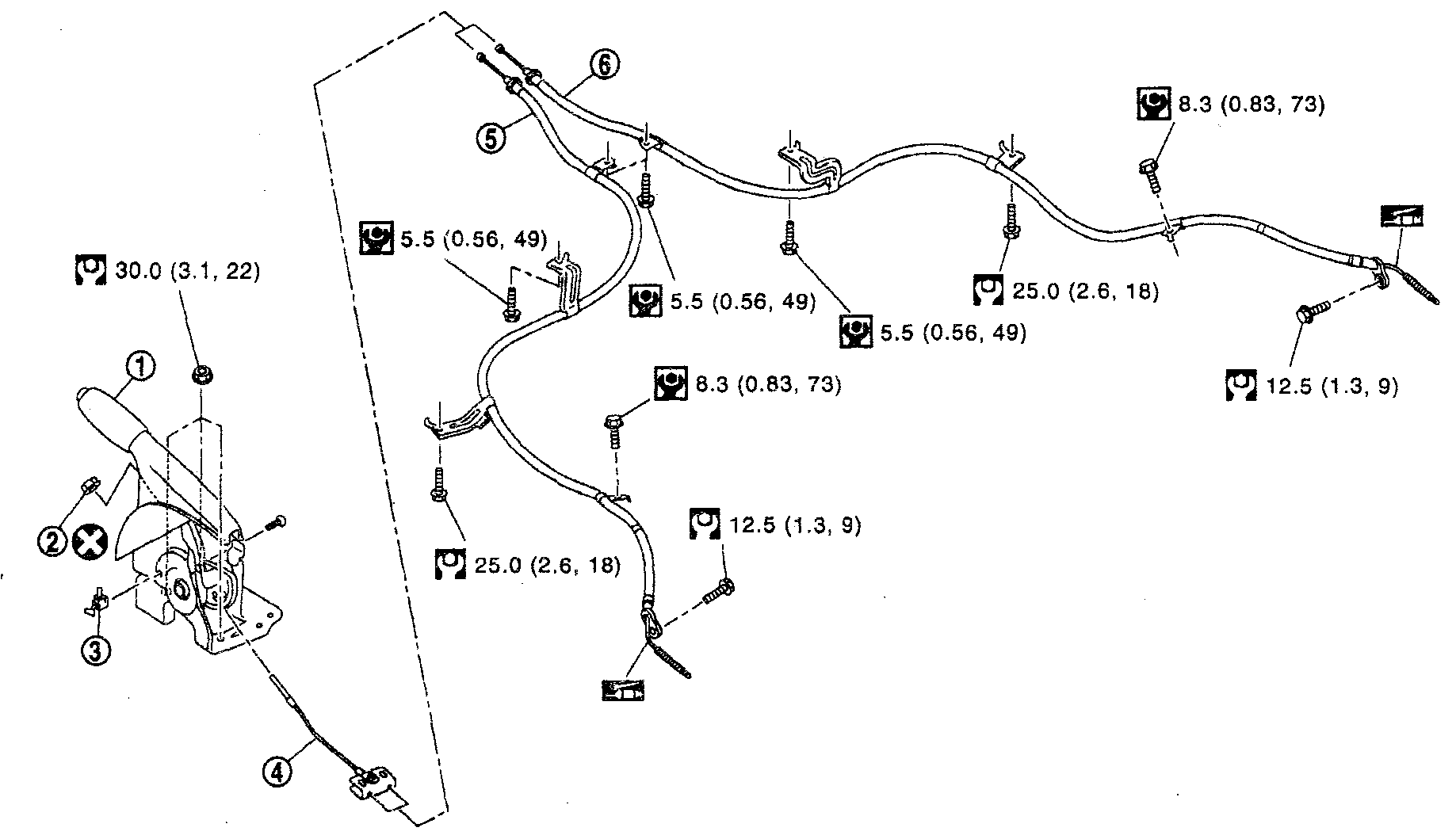

МОДЕЛИ 4WD

1. Рычаг стояночного тормоза в сборе

2. Регулировочная гайка

3. Выключатель контрольной лампы стояночного тормоза

4. Передний трос

5. Задний левый трос

6. Задний правый трос

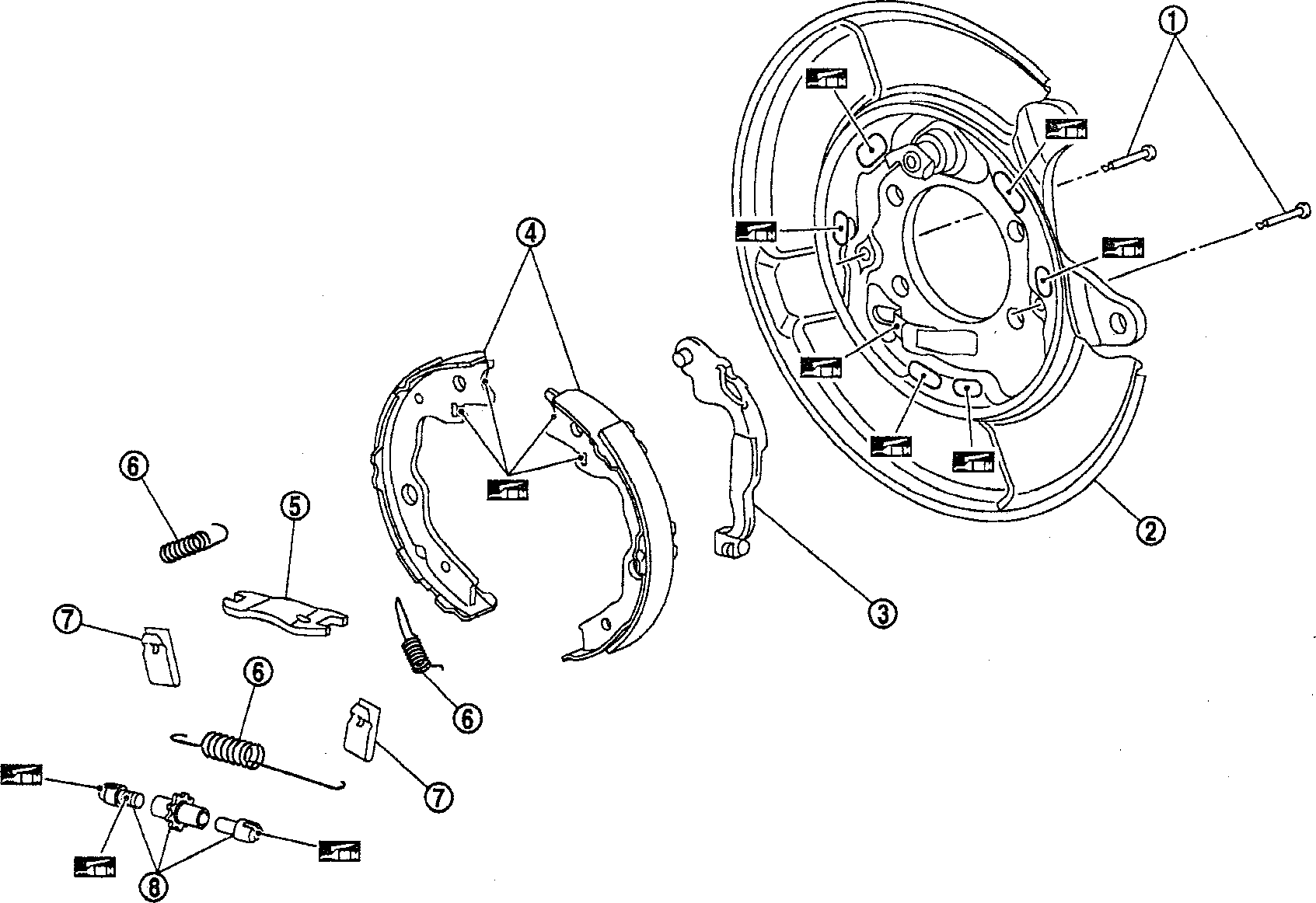

КОЛОДКИ СТОЯНОЧНОГО ТОРМОЗА

1. Противодребезговые штифты

2. Грязеотражательный щит . 3. Коленчатый рычаг

4. Колодки стояночного тормоза

5. Распорка тормоза

6. Возвратные пружины

7. Пружины

8. Регулятор

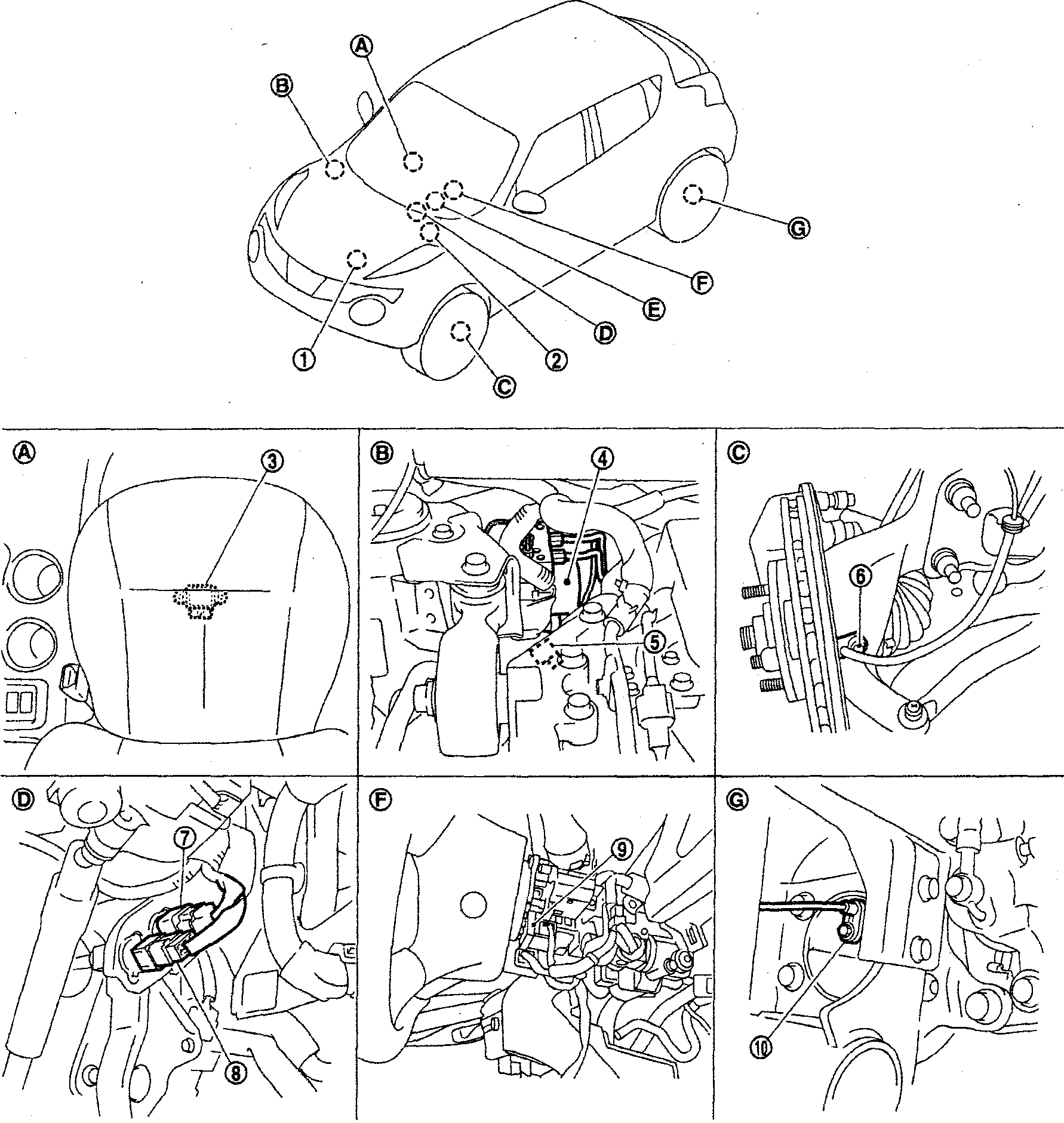

система управления тормозами С СИСТЕМОЙ ESP

МОДЕЛИ 2WD

1. Блок ЕСМ

2. Блок ТСМ* 1

3. Датчик отклонения от заданного курса/датчик бокового ускорения/ G-датчик замедления

4. Исп. механизм и блок управления ABS

5. Датчик давления ESP*2

6. Датчик частоты вращения переднего колеса

7. Выключатель фонарей стоп-сигнала

8. Выключатель фонарей стоп-сигнала/выключатель положения педали тормоза

9. Датчик угла поворота рулевого колеса

10. Датчик частоты вращения заднего колеса

A. Под напольным покрытием (со стороны переднего правого сиденья)

B. В моторном отсеке

C. Поворотный кулак

D. Педаль тормоза

E. Контрольная лампа «ABS», контрольная лампа тормозной системы, контрольная лампа «ESP», индикатор «ESP OFF» (на комбинации приборов)

F. Спиральный провод в сборе с обратной стороны

G. Ступица заднего колеса и колесный подшипник в сборе

*1: Модели с CVT

*2: Модели с двигателями HR16DE и MR16DDT

МОДЕЛИ 4WD

1. Блок ЕСМ

2. Блок ТСМ

3. Блок управления 4WD

4. Датчик отклонения от заданного курса/датчик бокового ускорения/ G-датчик замедления

5. Исп. механизм и блок управления ABS

6. Датчик давления ESP

7. Датчик частоты вращения переднего колеса

8. Выключатель фонарей стоп-сигнала

9. Выключатель фонарей стоп-сигнала/выключатель положения педали тормоза

10. Датчик угла поворота рулевого колеса

11. Датчик частоты вращения заднего колеса

А. Под напольным покрытием (со стороны переднего правого сиденья)

B. В моторном отсеке

C. Поворотный кулак

D. Педаль тормоза

E. Контрольная лампа «ABS», контрольная лампа тормозной системы, контрольная лампа «ESP», индикатор «ESP OFF» (на комбинации приборов)

F. Спиральный провод в сборе с обратной стороны

G. Корпус задней оси

РУЛЕВОЕ УПРАВЛЕНИЕ

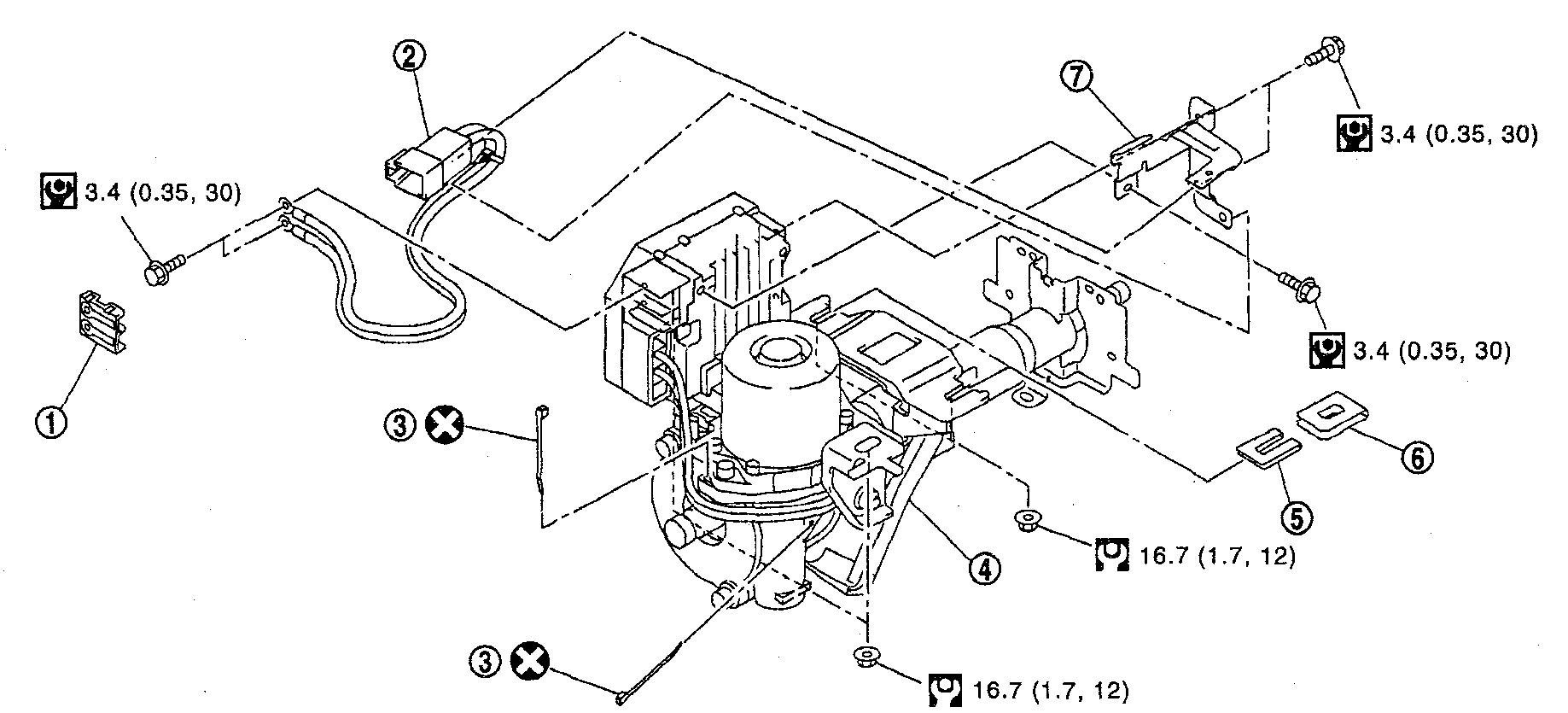

РУЛЕВАЯ КОЛОНКА

7. Кронштейн

1. Крышка

2. Промежуточная проводка

3. Стяжные хомуты

4. Рулевая колонка в сборе

5. Зажим (внутренний)

6. Зажим (наружный)

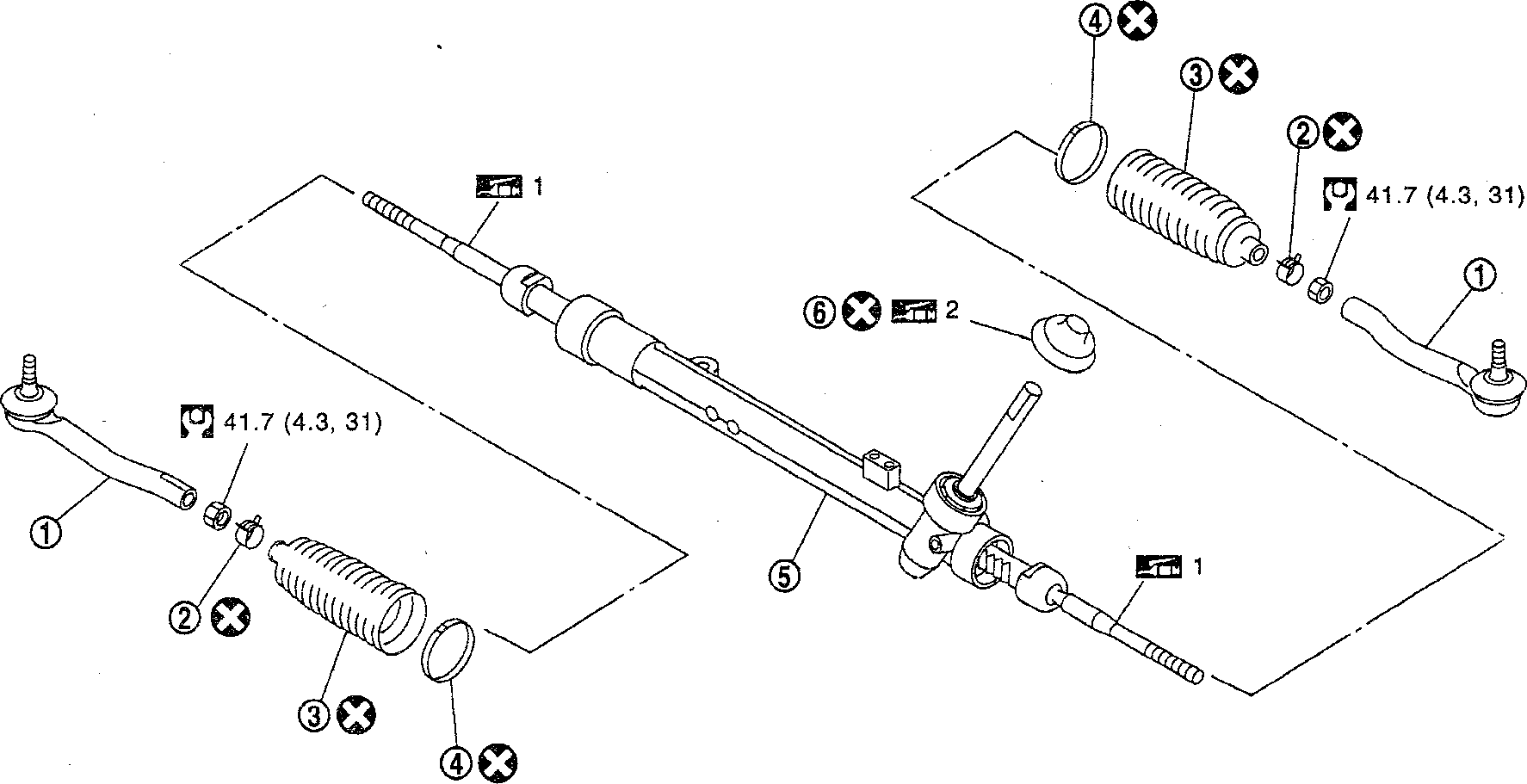

1. Наружные наконечники рулевых тяг

2. Зажимы чехлов (с узкой стороны)

3. Чехлы

4. Зажимы чехлов (с широкой стороны)

5. Рулевой механизм в сборе 6. Пылезащитная крышка 1: Нанесите фирменное литиевое мыло марки Autorex А (производства Kyodoyushi) или эквивалентное.

2: Нанесите фирменное литиевое мыло марки Wanlouver No.2 (производства Kyodo yushi) или эквивалентное.

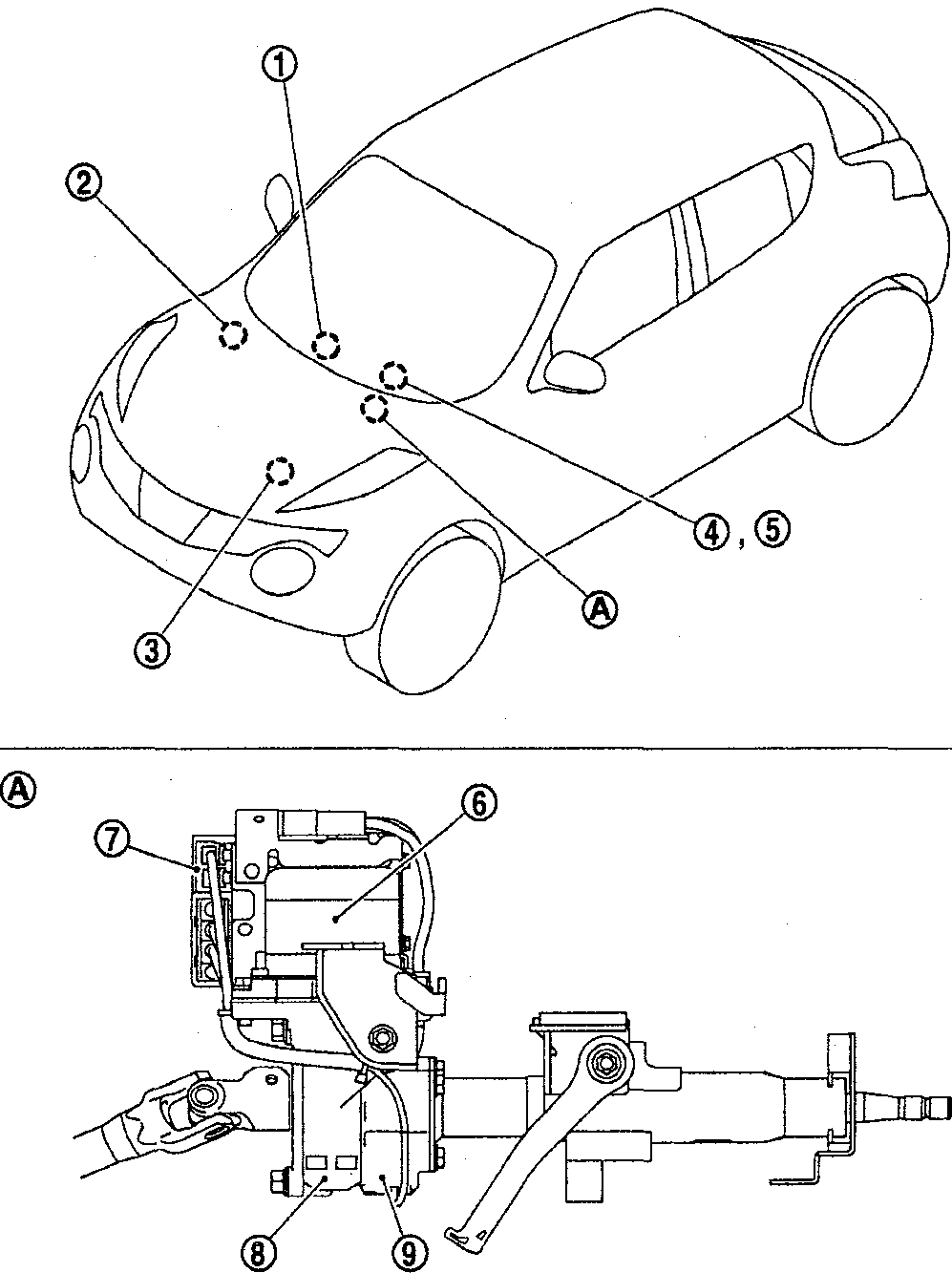

система рулевого управления

1. Многофункциональный дисплей*

2. Исп. механизм и блок управления ABS

3. Блок ЕСМ

4. Комбинация приборов

5. Контрольная лампа «EPS» (на комбинации приборов)

6. Двигатель EPS

7. Блок управления EPS

8. Редуктор

9. Датчик крутящего момента А. Рулевая колонка в сборе

*: На моделях с системой динамического управления Nissan

ОСНАЩЕНИЕ САЛОНА И НАРУЖНОЙ ЧАСТИ КУЗОВА

оснащение салона

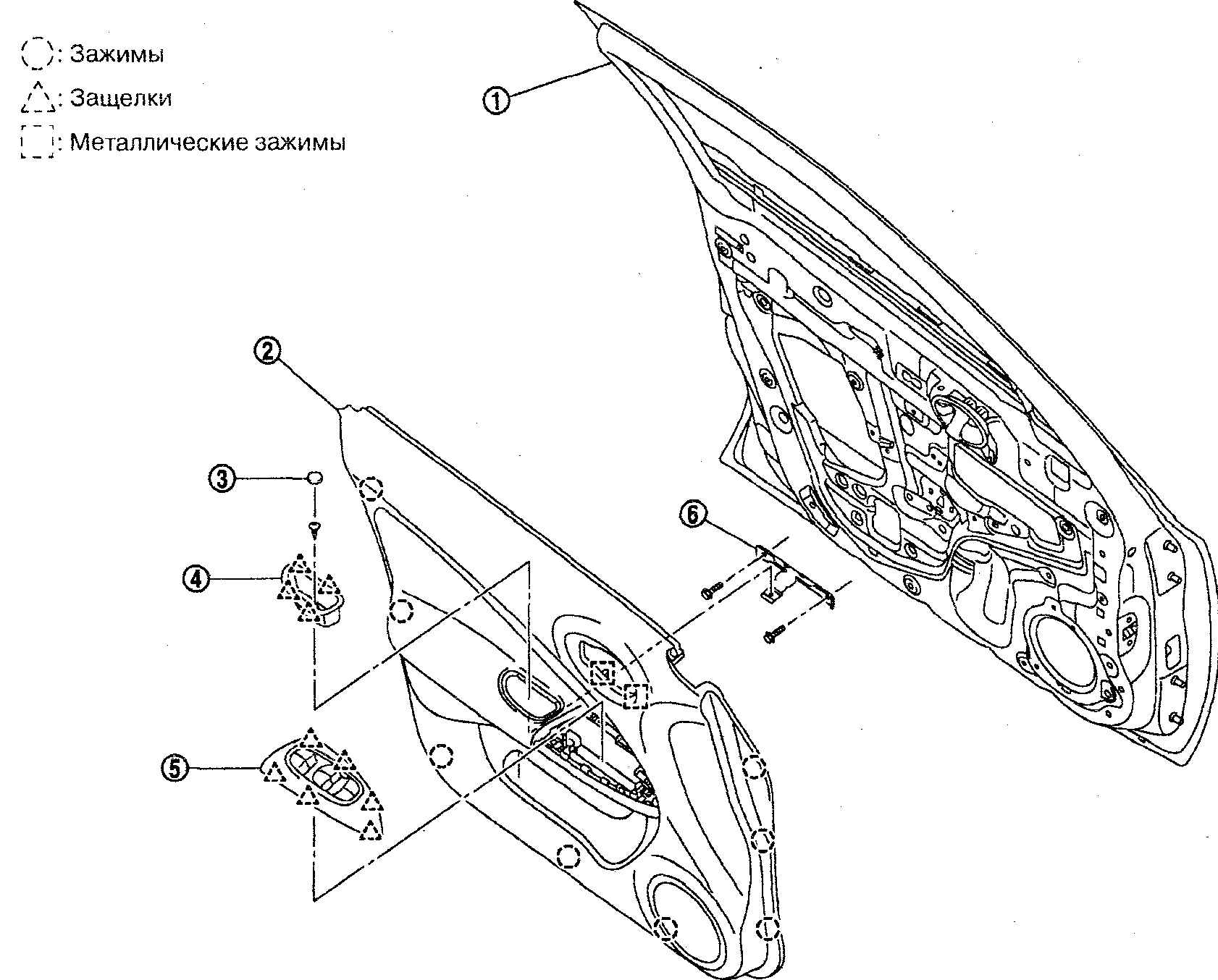

ОТДЕЛКА ПЕРЕДНИХ ДВЕРЕЙ

4. Ручка

5. Отделка панели управления стеклоподъемниками

1. Панель передней двери

2. Отделка передней двери

3. Заглушка

6. Кронштейн дверной ручки

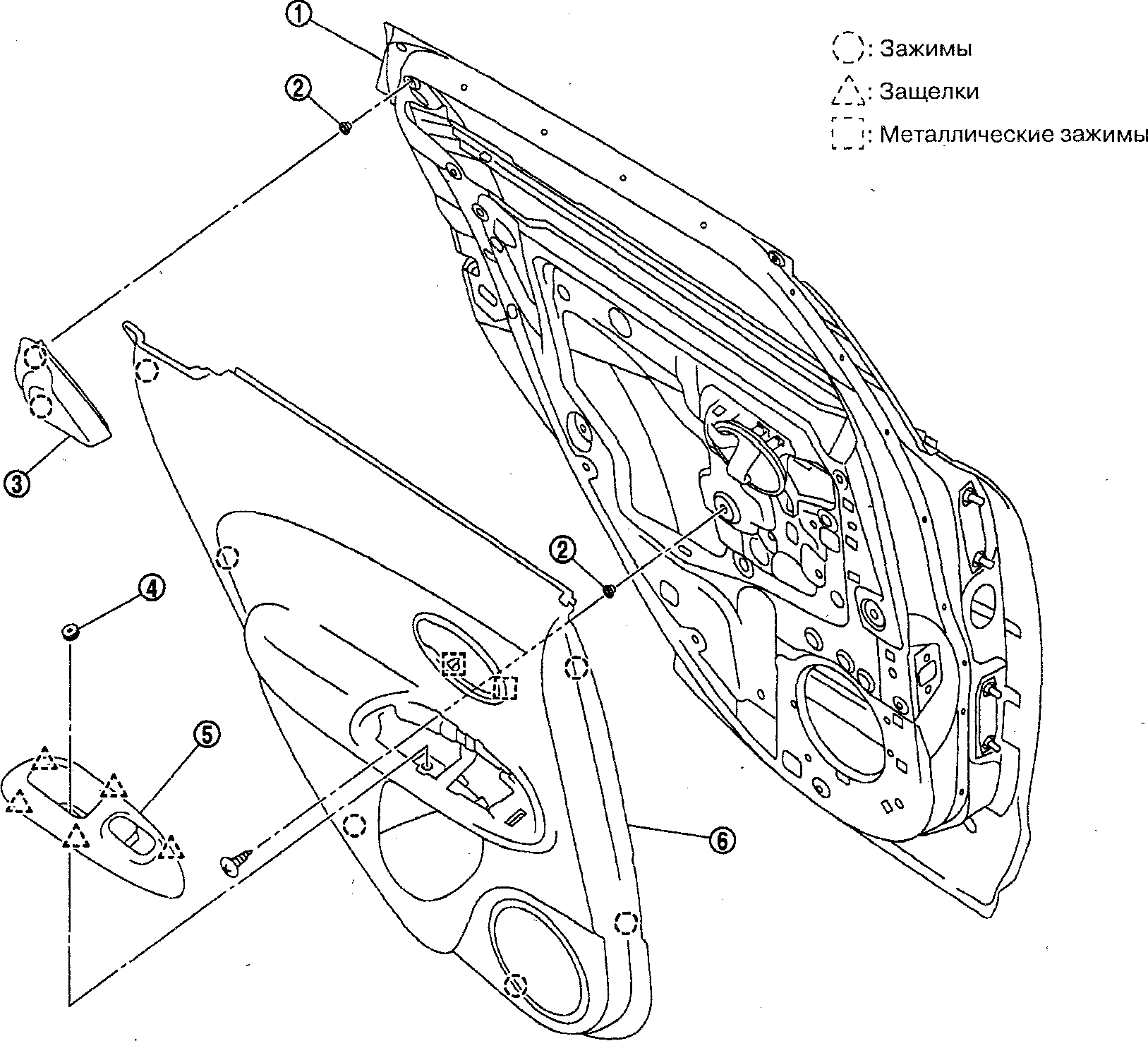

ОТДЕЛКА ЗАДНИХ БОКОВЫХ ДВЕРЕЙ

1. Панель задней боковой двери

2. Резиновая втулка

3. Внутренняя угловая крышка задней боковой двери

4. Заглушки

5. Отделка кнопки стеклоподъемника

6. Отделка задней боковой двери

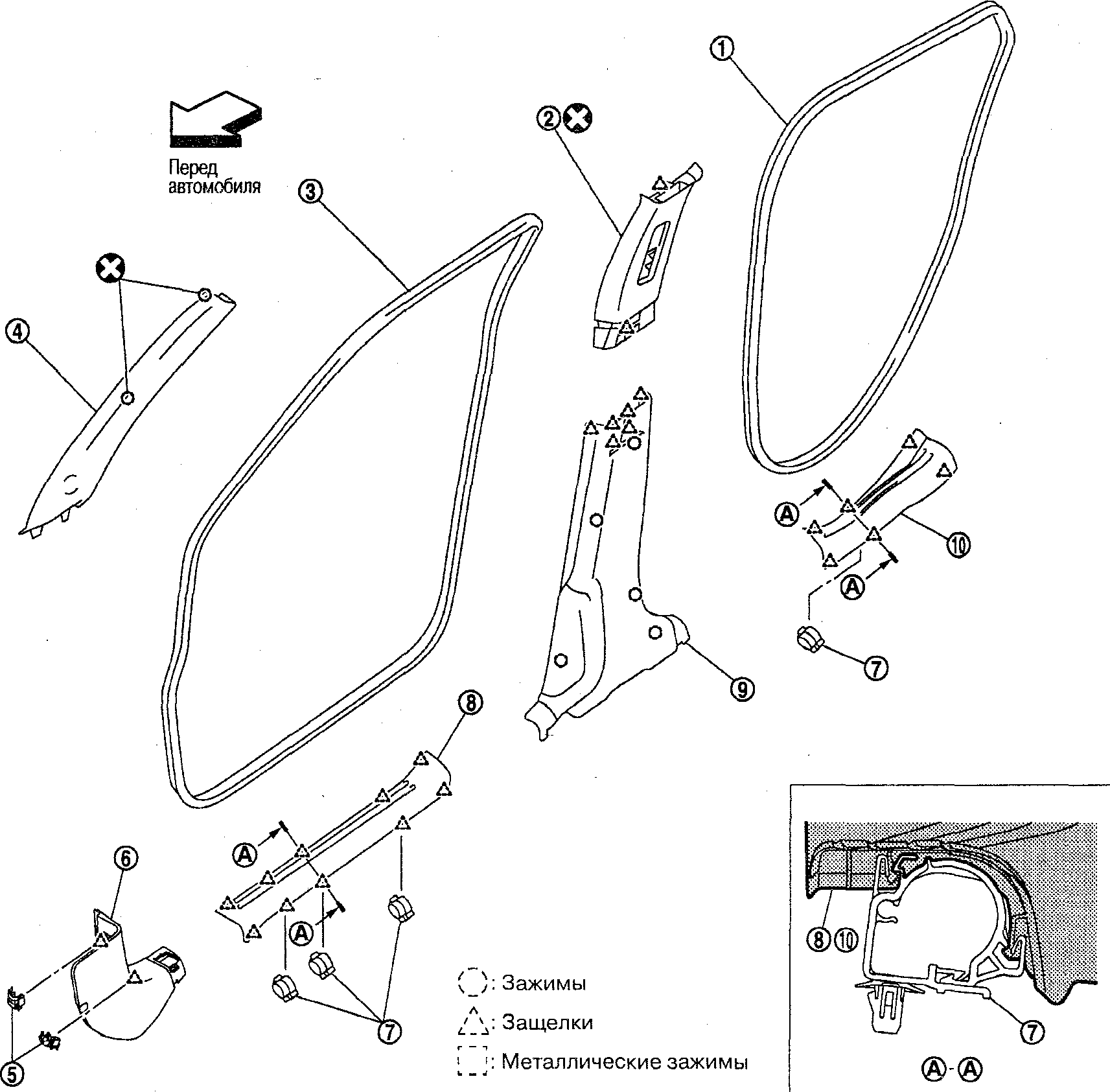

БОКОВАЯ ОТДЕЛКА КУЗОВА

1. Бордюр задней боковой двери

2. Верхняя облицовка центральной стойки

3. Бордюр передней двери

4. Облицовка передней стойки

5. Металлические зажимы

6. Боковая отделка перегородки моторного отсека

7. Зажимы электропроводки

8. Внутренняя накладка проема передней двери

9. Нижняя облицовка центральной стойки

10. Внутренняя накладка проема задней боковой двери

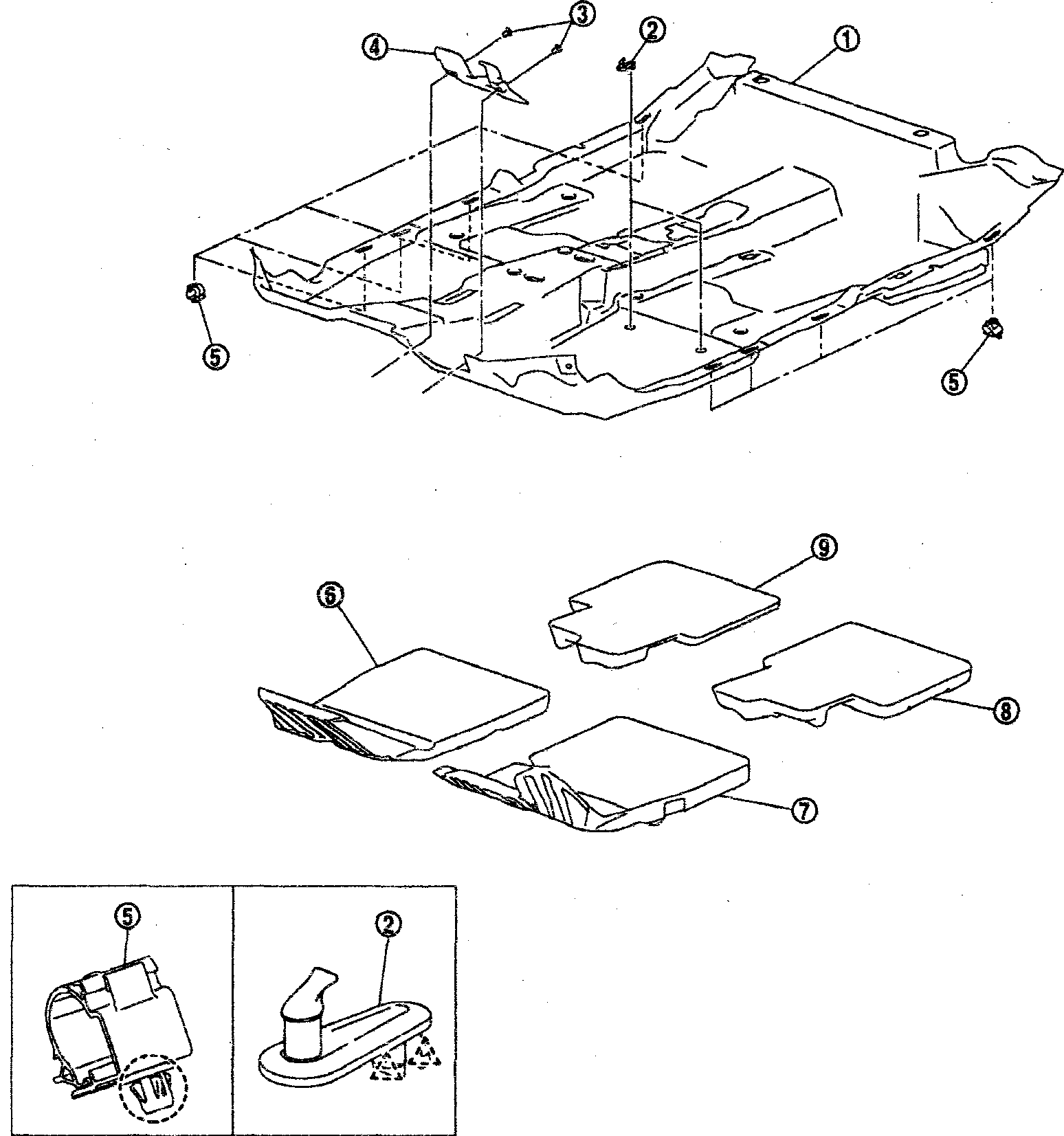

1. Напольное покрытие 6.

2. Крючки напольного покрытия 7.

3. Зажимы отделки 8.

4. Крышка отверстия рулевой колонки 9.

5. Зажимы электропроводки

Передняя проставка пола (правая) Передняя проставка пола (левая) Задняя проставка пола (левая) Задняя проставха пола (правая)
