УГОЛЬНЫЙ ФИЛЬТР EVAP

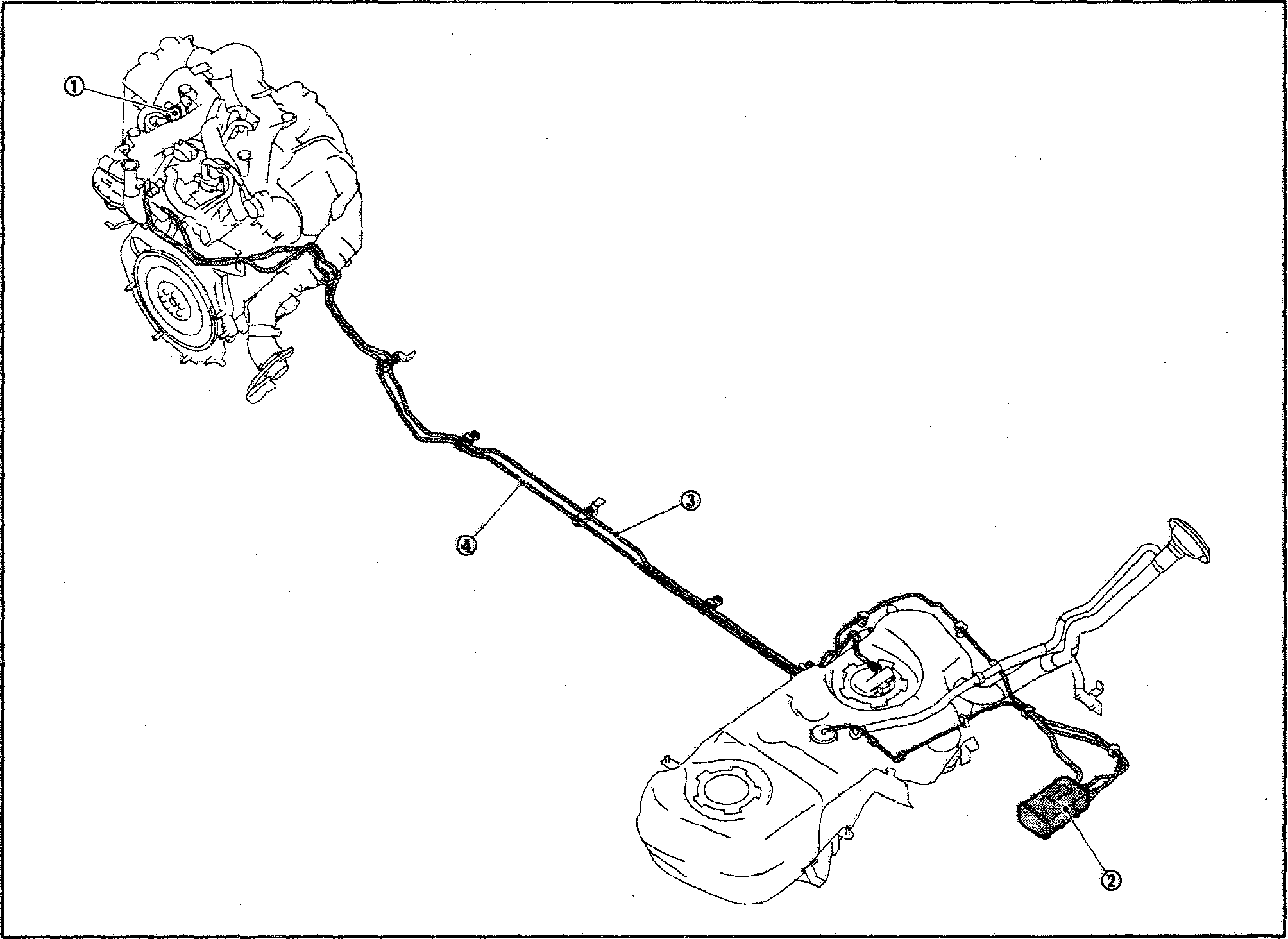

Ниссан Джук. РАЗВОДКА ТРУБОК СИСТЕМЫ УЛАВЛИВАНИЯ ПАРОВ ТОПЛИВА МОДЕЛИ 2WD

1. Эяектро клапан продувки угольного фильтра EVAP

1. Контрольное отверстие EVAP

2. Угольный фильтр EVAP

ДВИГАТЕЛЬ HR16DE

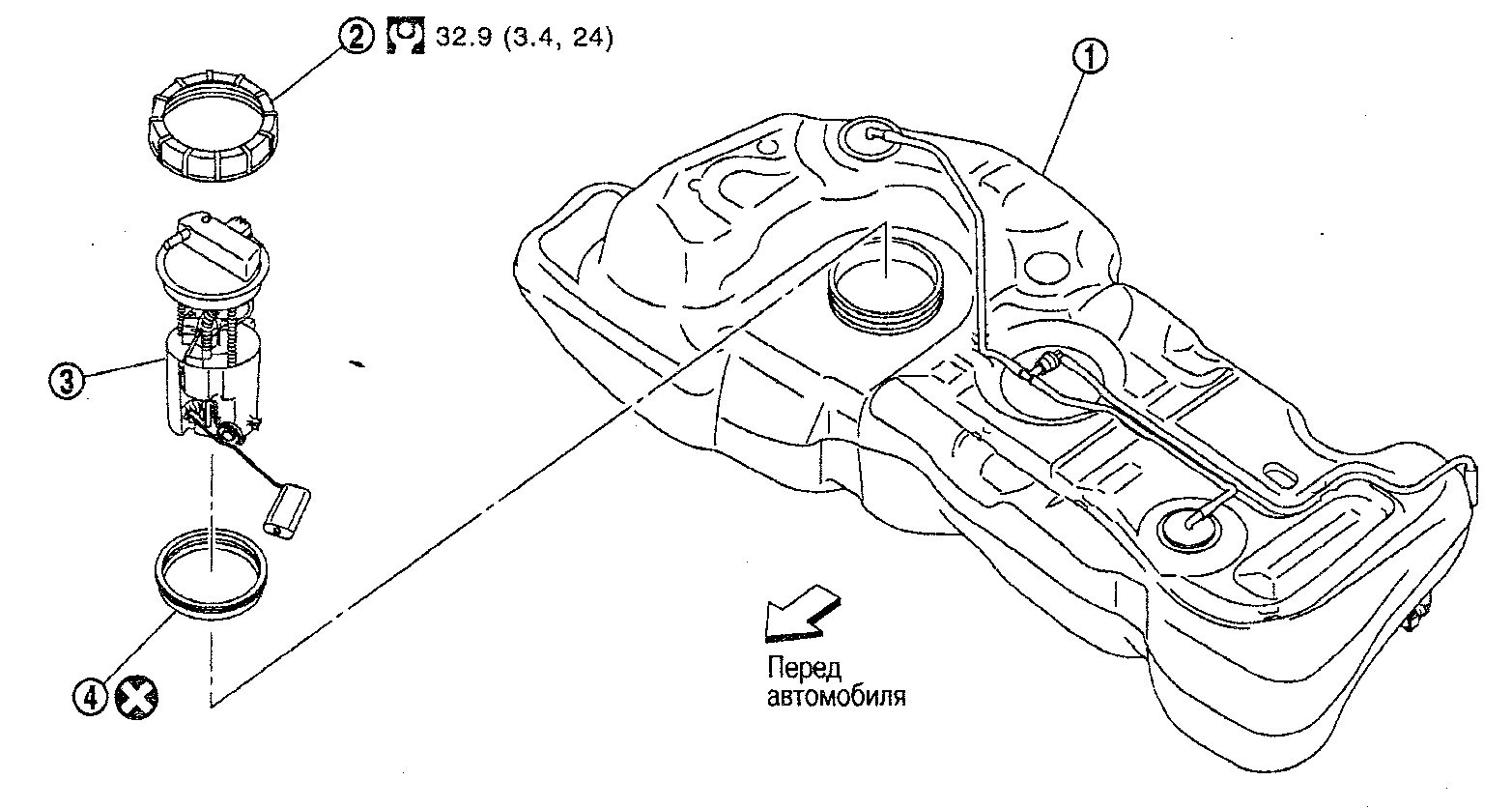

ДАТЧИК УРОВНЯ ТОПЛИВА, ТОПЛИВНЫЙ ФИЛЬТР И ТОПЛИВНЫЙ НАСОС В СБОРЕ

3. Датчик уровня топлива, топливный фильтр и топливный насос в сборе

2. Датчик уровня топлива

1. Топливный фильтр и топливный насос в сборе

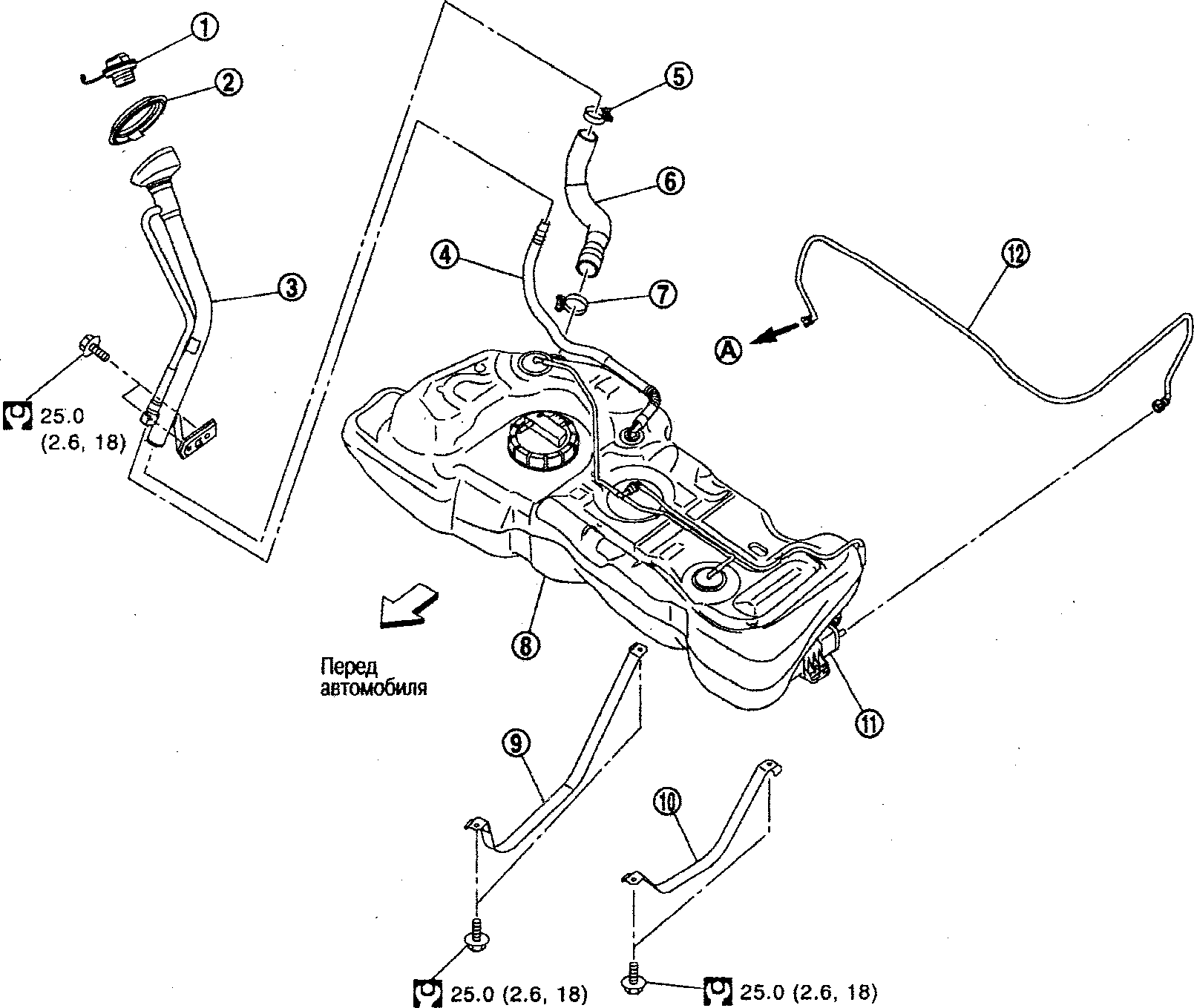

1. Крышка наливной горловины топливного бака

2. Резиновая втулка

3. Труба наливной горловины

4. Вентиляционный шланг

5. Хомут

6. Шланг наливной горловины

7. Хомут

8. Топливный бак

9. Ленточный хомут топливного бака (правый)

10. Ленточный хомут топливного бака (левый)

11. Угольный фильтр EVAP

12. Шланг угольного фильтра А. К топливной трубке

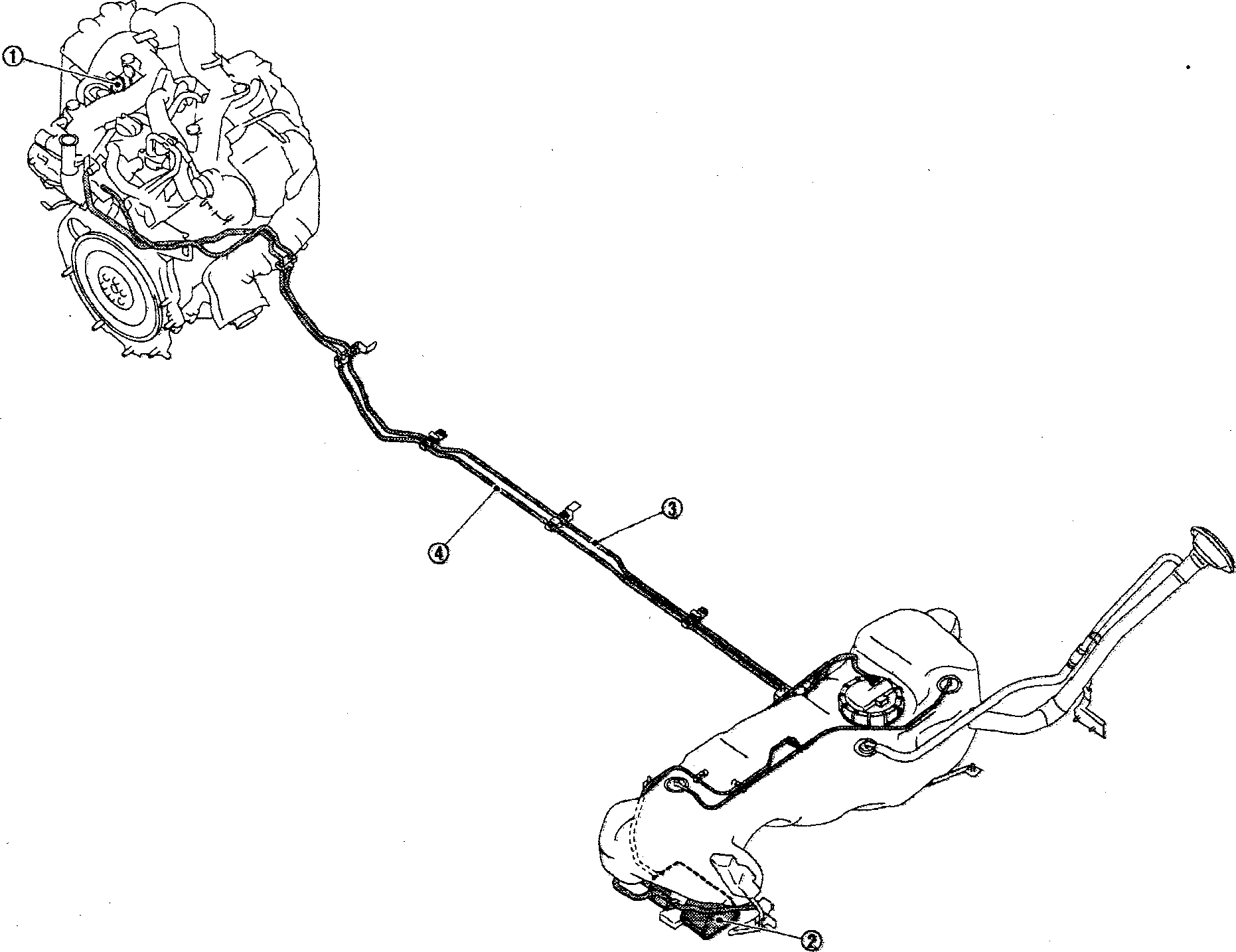

УГОЛЬНЫЙ ФИЛЬТР EVAP

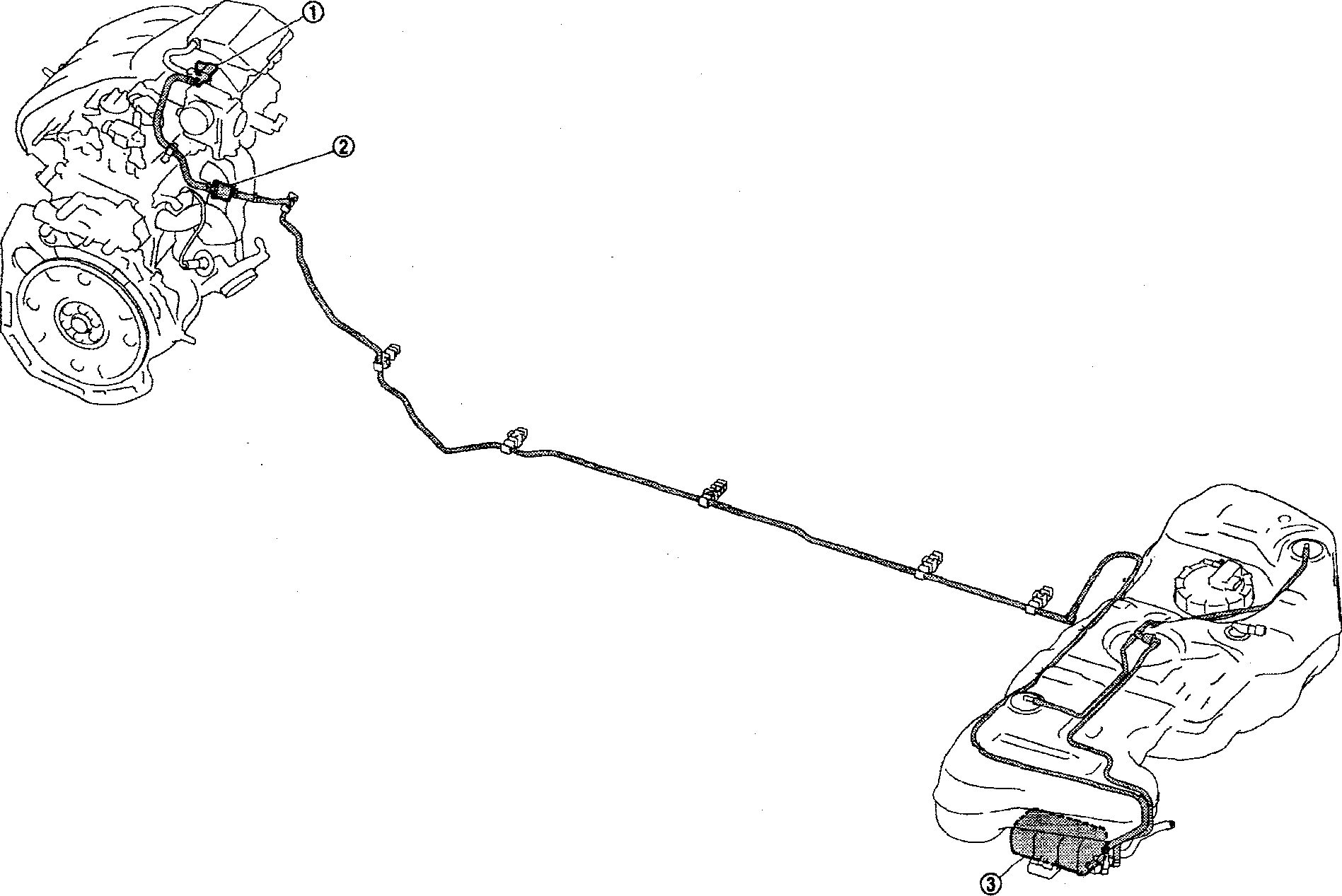

РАЗВОДКА ТРУБОК СИСТЕМЫ УЛАВЛИВАНИЯ ПАРОВ ТОПЛИВА

1. Электроклапан продувки угольного фильтра EVAP

2. Резонатор

3. Угольный фильтр EVAP

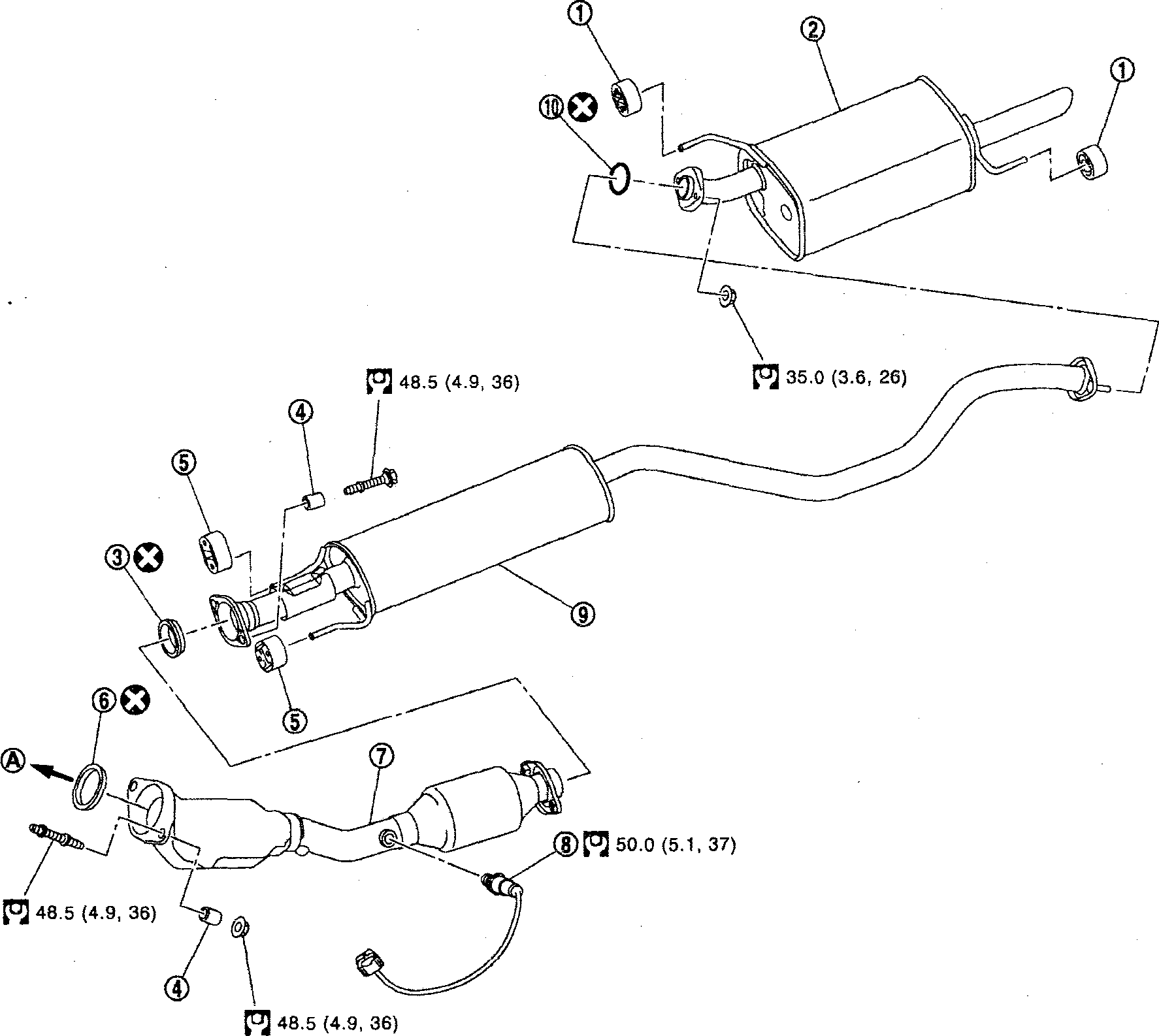

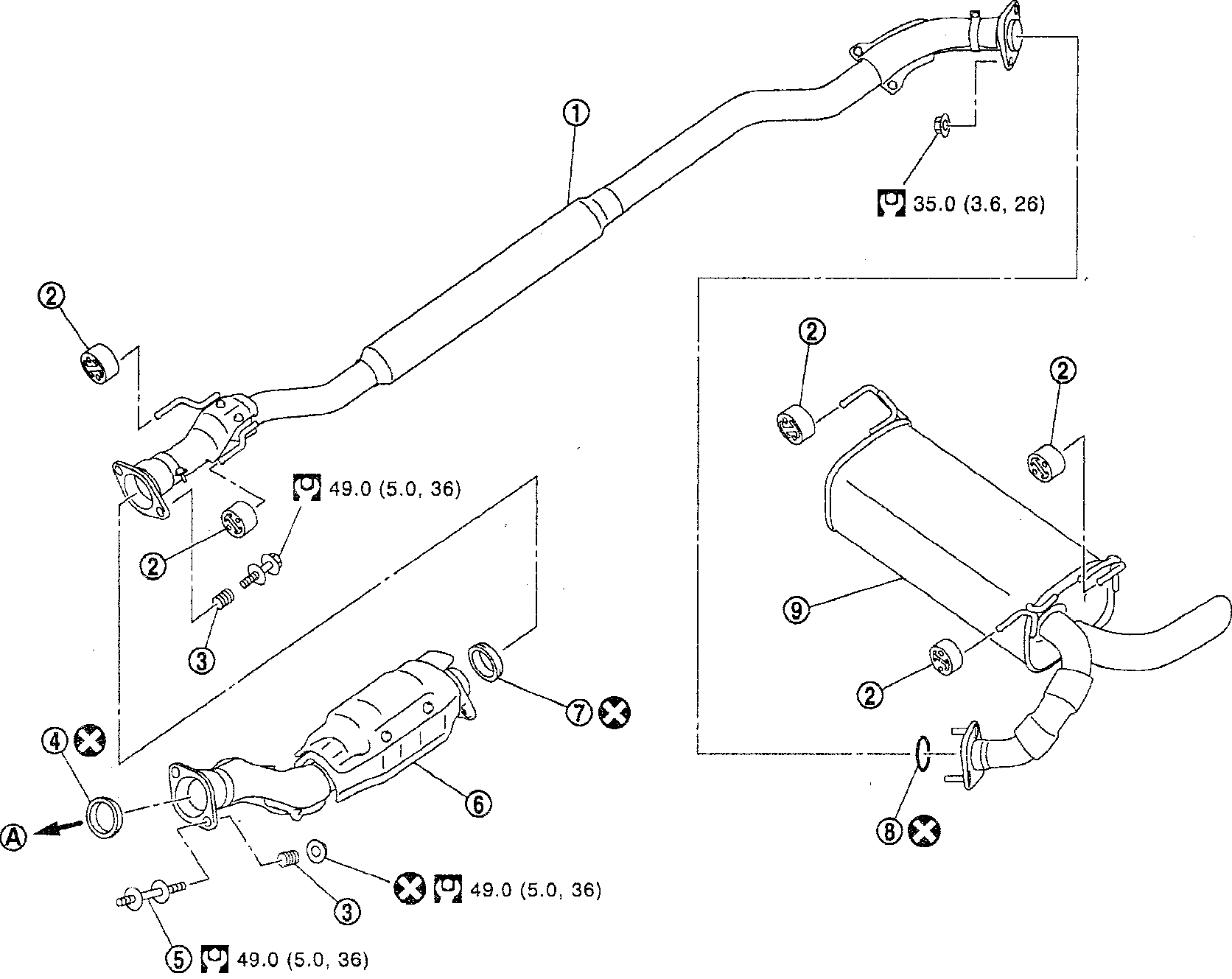

СИСТЕМА ВЫПУСКА ДВИГАТЕЛЬ MR16DDT

МОДЕЛИ 2WD

1. Центральный глушитель

2. Резиновые подушки

3. Пружины

4. Уплотняющая прокладка

5. Шпилька

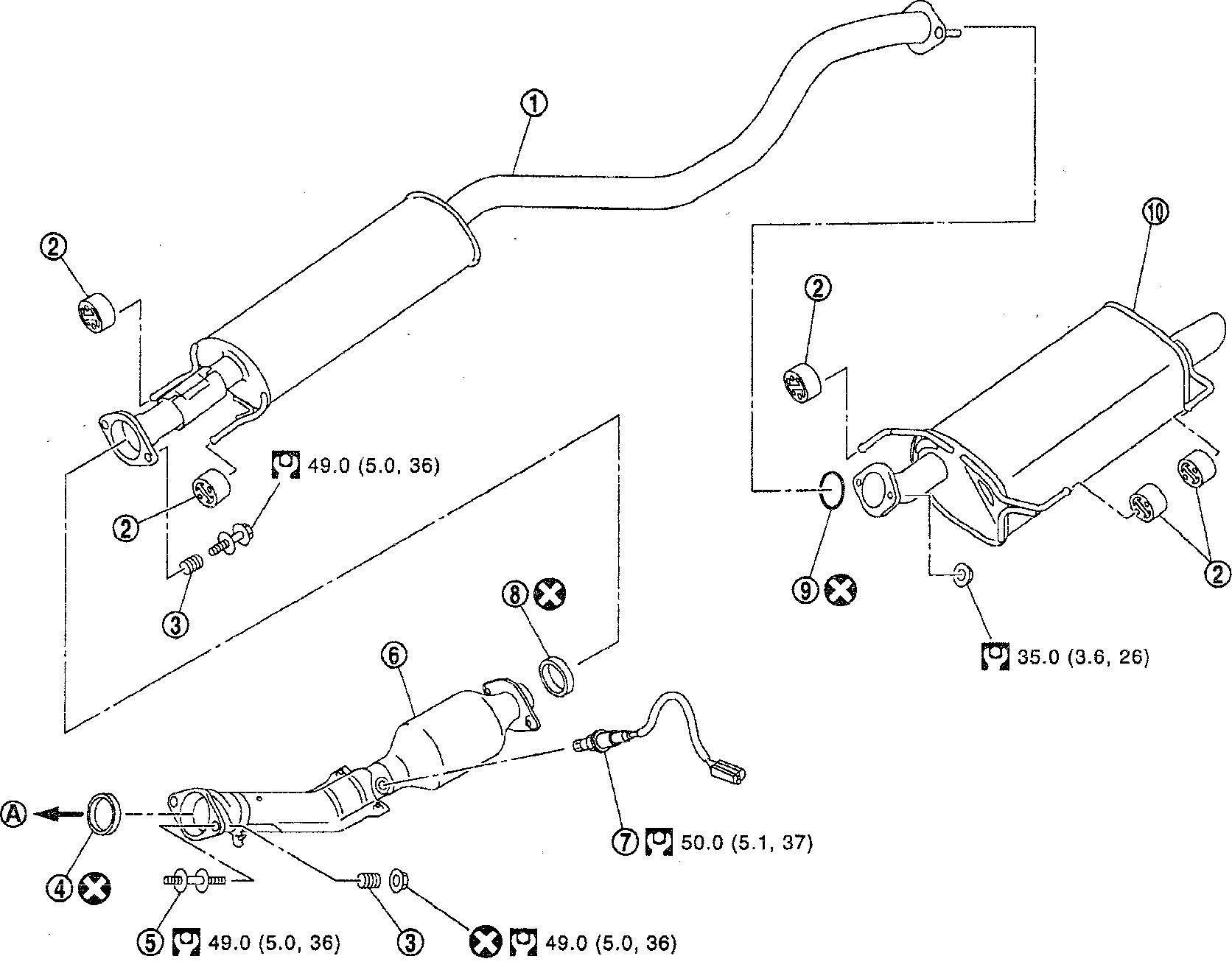

МОДЕЛИ 4WD

8. Кольцевая прокладка

9. Основной глушитель

А. К каталитическому нейтрализатору

1. Резиновые подушки

2. Основной глушитель

3. Уплотняющая прокладка

4. Пружина

5. Резиновые подушки

6. Уплотняющая прокладка

7. Передняя выхлопная труба

8. Подогреваемый датчик-2 кислорода

9. Промежуточный глушитель

10. Прокладка

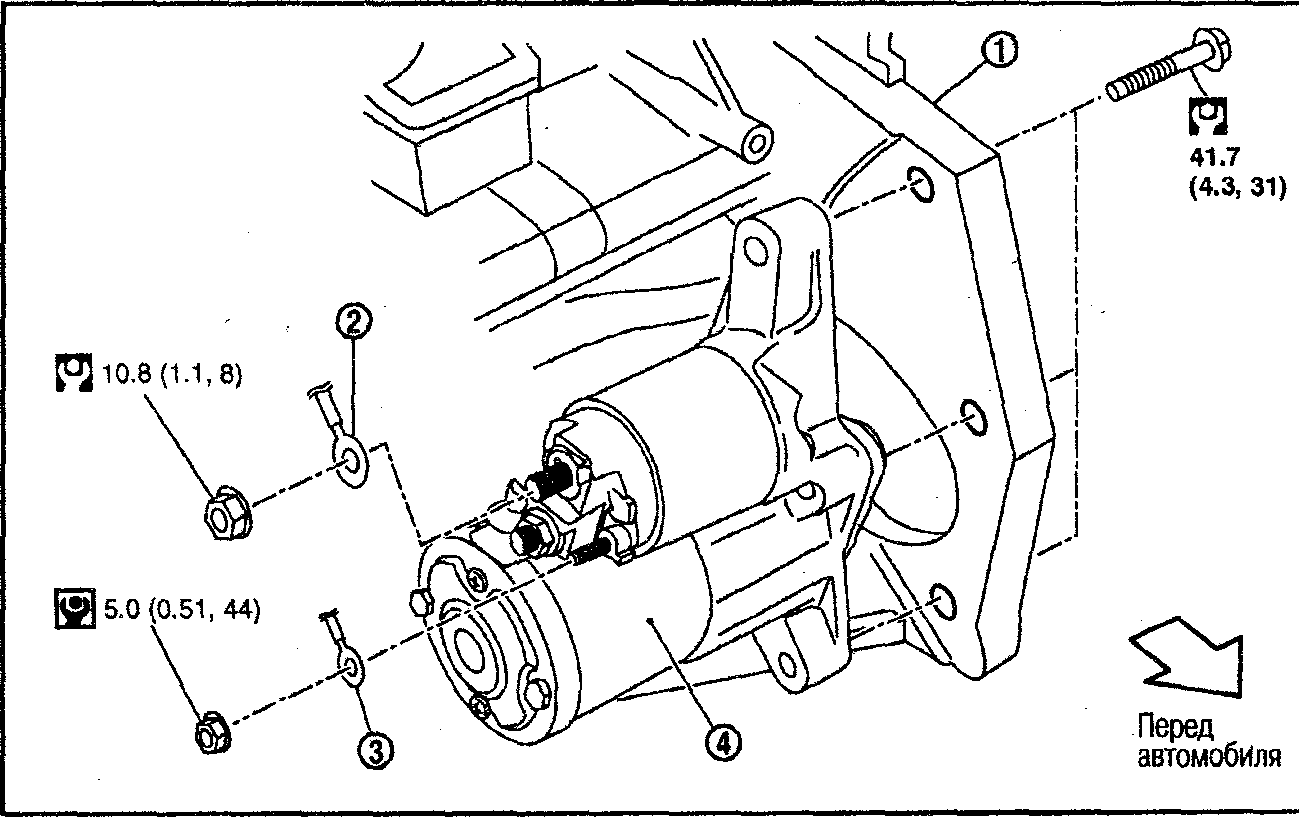

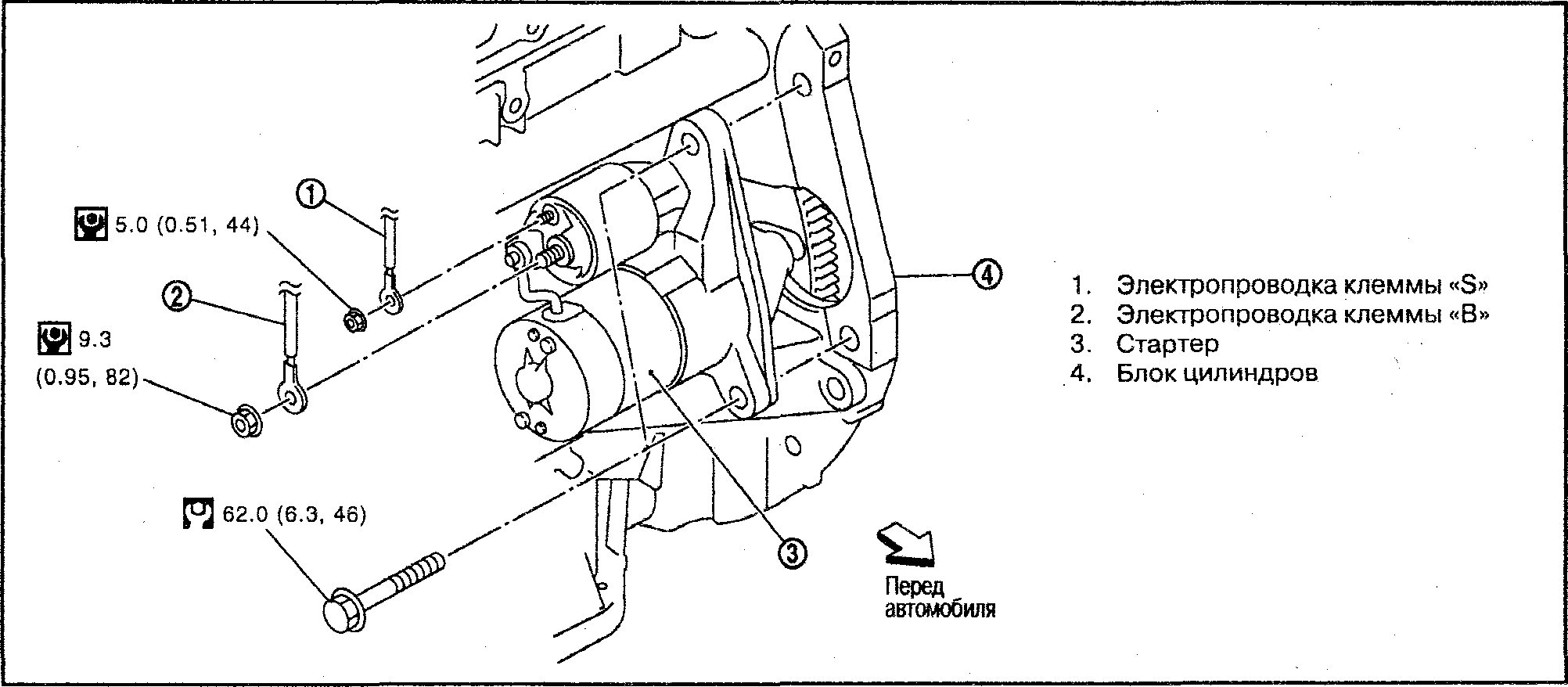

СТАРТЕР

ДВИГАТЕЛЬ HR16DE

1. Блок цилиндров

2. Электропроводка клеммы «В»

3. Электропроводка клеммы «S»

4. Стартер

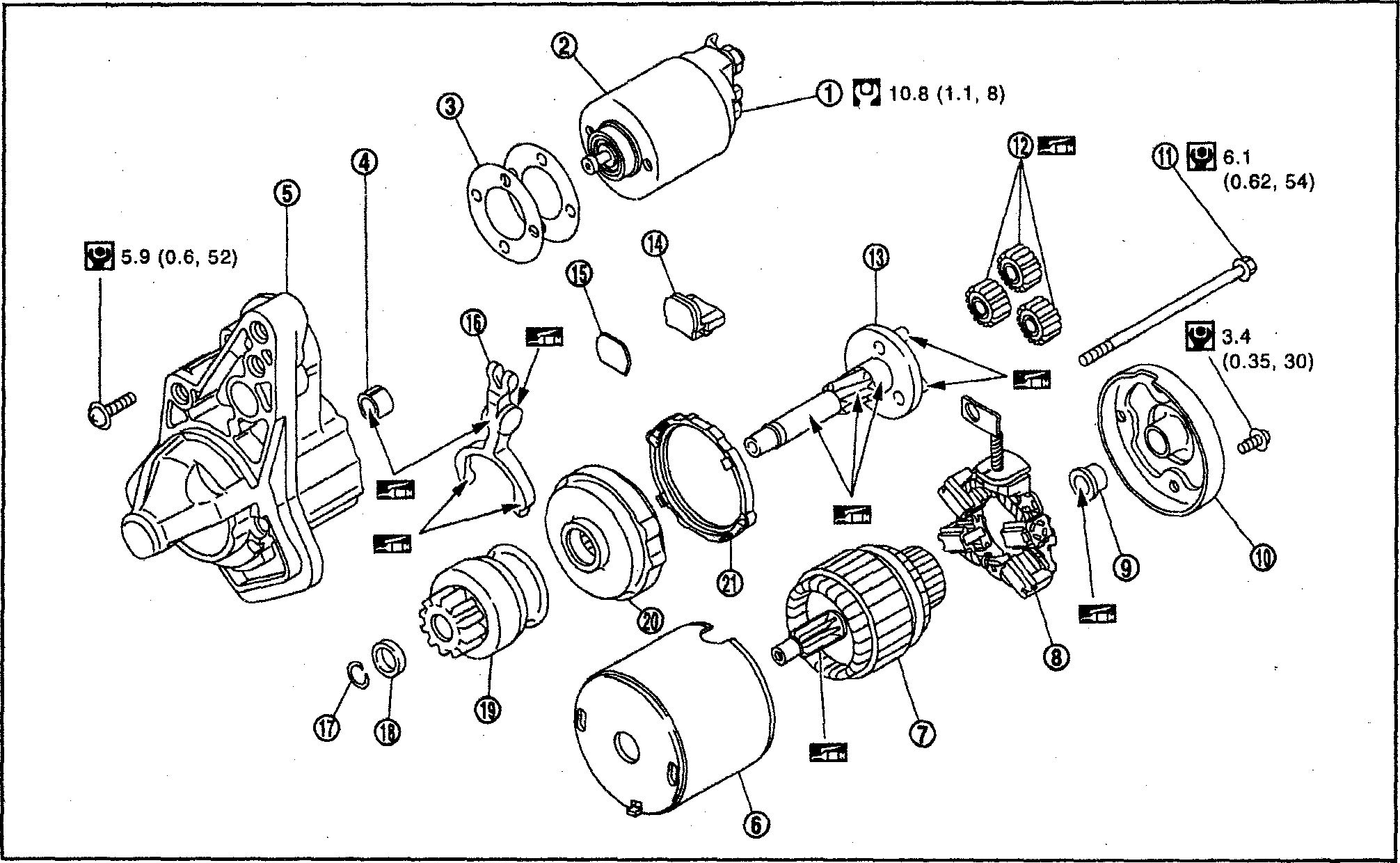

Тип: МОООТ32172ZE

1. Гайка клеммы «М»

2. Магнитный выключатель в сборе

3. Регулировочные шайбы

4. Передний металл

5. Корпус шестерни

6. Статор

7. Ротор

8. Щеткодержатель в сборе

9. Задний металл

10. Задняя крышка

11. Сквозной болт

12. Планетарные шестерни

13. Вал шестерни

14. Набивка

15. Пластина

16. Переключающий рычаг

17. Стопорное кольцо

18. Ограничитель

19. Шестерня в сборе

20. Шестерня внутреннего зацепления

21. Набивка

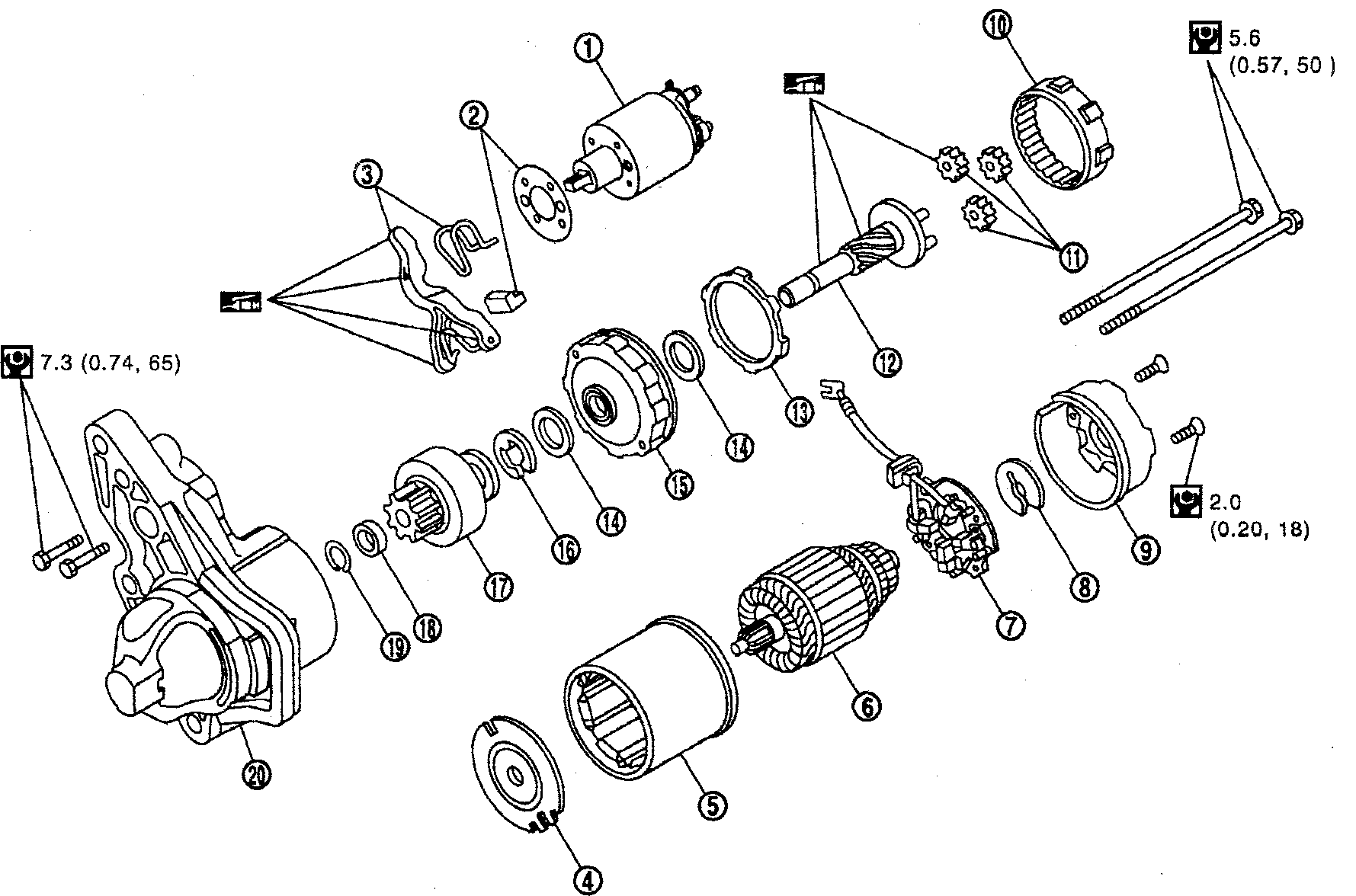

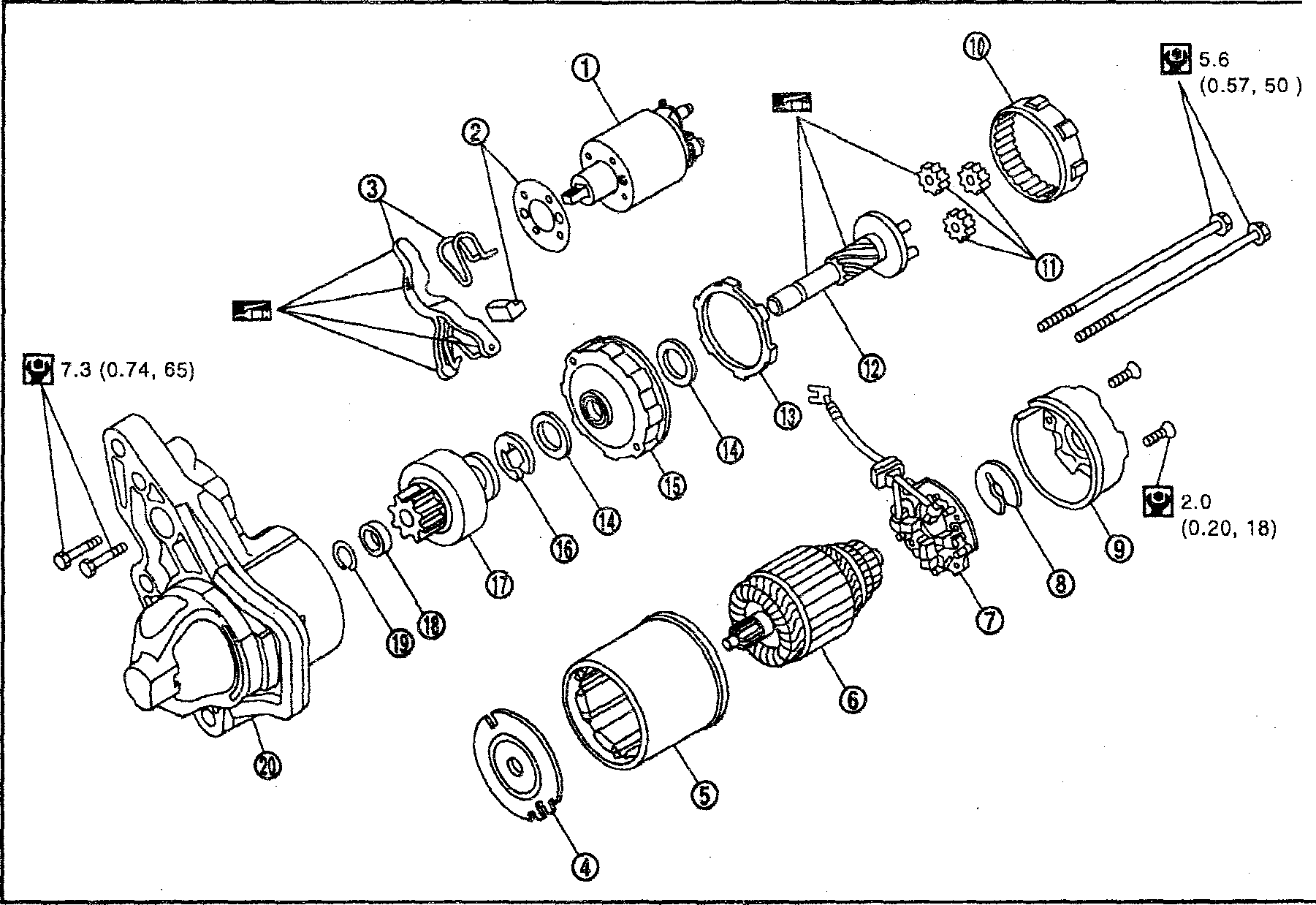

Тип: S114-902

1. Магнитный выключатель в сборе

2. Пылезащитная крышка в сборе

3. Переключающий рычаг в сборе

4. Центральный кронштейн (А)

5. Статор в сборе

6. Ротор в сборе

7. Щеткодержатель в сборе

8. Упорная шайба

9. Задняя крышка в сборе

10. Шестерня внутреннего зацепления

11. Планетарные шестерни

12. Вал шестерни

13. Набивка

14. Упорная шайба

15. Центральный кронштейн (Р)

16. Е-образное кольцо

17. Шестерня в сборе

18. Ограничитель шестерни

19. Зажим ограничителя шестерни

20. Корпус шестерни в сборе

1. Магнитный выключатель в сборе

2. Пылезащитная крышка в сборе

3. Переключающий рычаг в сборе

4. Центральный кронштейн (А)

5. Статор в сборе

6. Ротор в сборе

7. Щеткодержатель в сборе

8. Упорная шайба

9. Задняя крышка в сборе

10. Шестерня внутреннего зацепления

11. Планетарные шестерни

12. Вал шестерни

13. Набивка

14. Упорная шайба

15. Центральный кронштейн (Р)

16. Е-образное кольцо

17. Шестерня в сборе

18. Ограничитель шестерни

19. Зажим ограничителя шестерни

20. Корпус шестерни в сборе

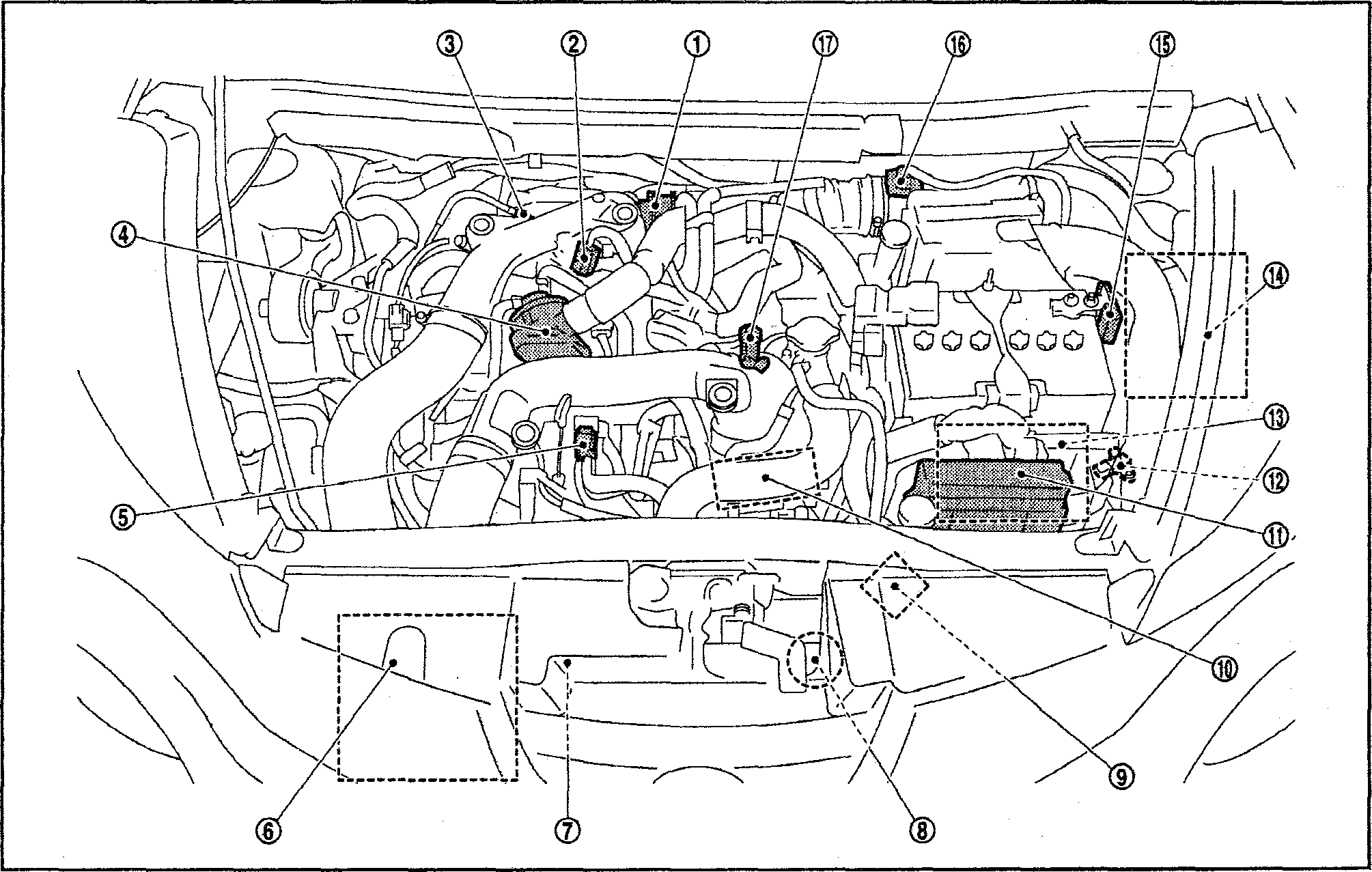

РАСПОЛОЖЕНИЕ КОМПОНЕНТОВ В МОТОРНОМ ОТСЕКЕ

1. Исп. механизм электроклапана регулирования давления наддува

2. Электроклапан регулирования давления наддува турбокомпрессора

3. Датчик-1 контроля состава топли-вовоздушной смеси (A/F)

4. Клапан рециркуляции

5. Электроклапан продувки угольного фильтра EVAP

6. Промежуточный охладитель

7. Датчик давления хладагента

8. Двигатель вентилятора

9. Блок управления охлаждающим вентилятором

10. Электропривод дроссельной заслонки (со встроенным датчиком угла открытия и электродвигателем дроссельной заслонки)

11. Коробка реле

• Реле охлаждающего вентилятора

• Реле топливных форсунок

• Реле топливного насоса

12. Датчик атмосферного давления

13. Блок ЕСМ

14. Блок IPDM E/R

15. Датчик тока аккумулятора (с датчиком температуры аккумулятора)

16. Датчик массового расхода воздуха (с датчиком-1 температуры всасываемого воздуха)

17. Датчик давления наддува турбокомпрессора (с датчиком-2 температуры всасываемого воздуха)

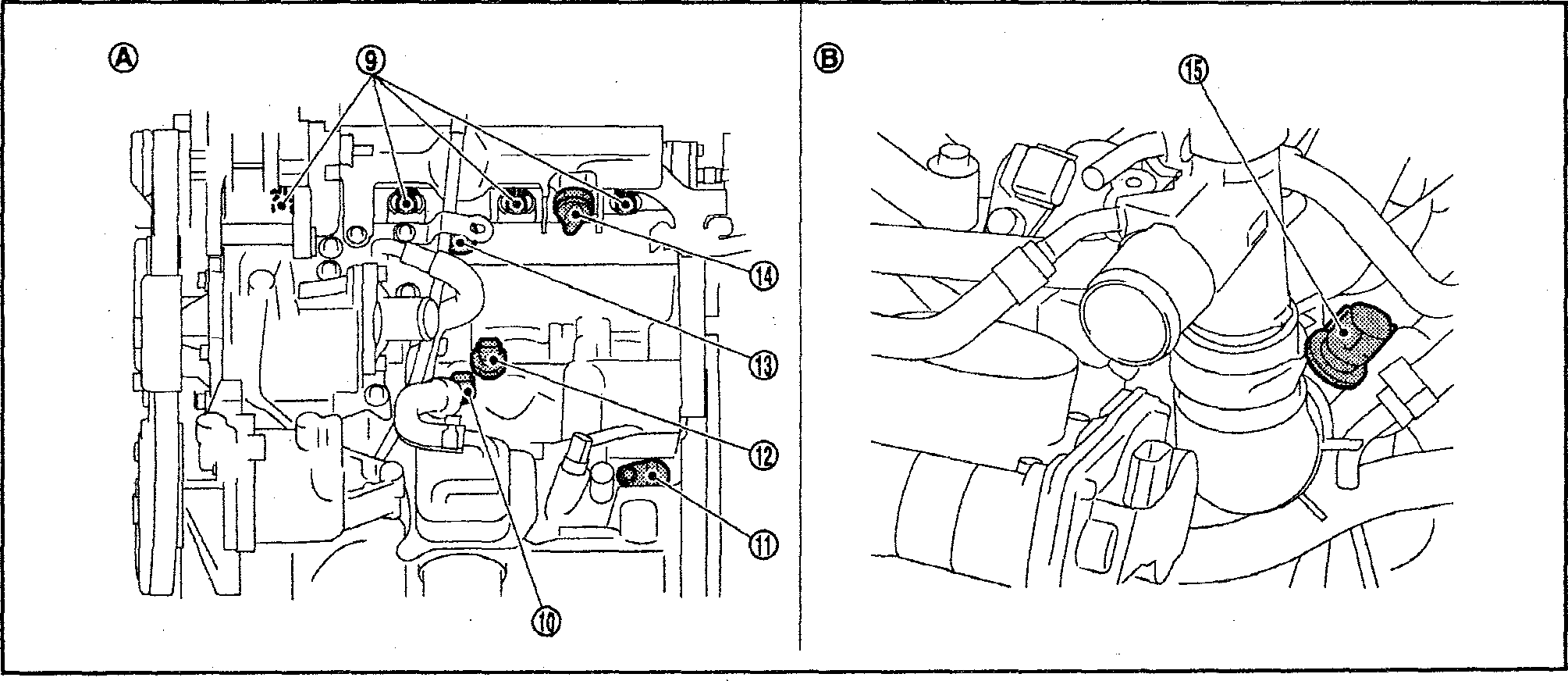

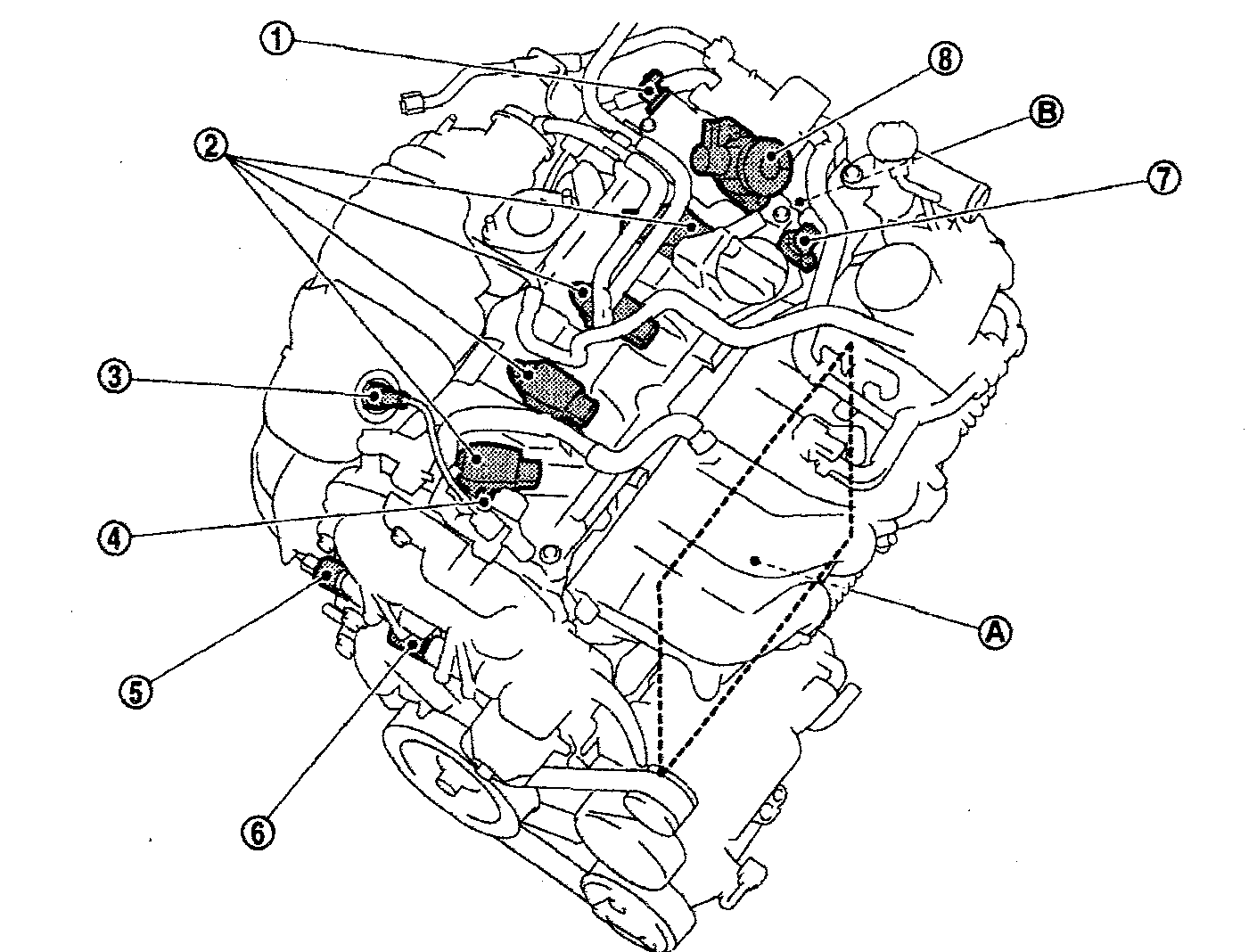

1. Датчик угла поворота механизма регулирования фаз газораспределения выпускных клапанов

2. Катушки зажигания (с силовыми транзисторами)

3. Датчик-1 контроля состава топли-вовоздушной смеси (A/F)

4. Клапан PCV

5. Электроклапан механизма регулирования фаз газораспределения выпускных клапанов

6. Электроклапан механизмов регулирования фаз газораспределения впускных клапанов

7. Датчик угла поворота распредвала (PHASE)

8. Топливный насос высокого давления (ТНВД)

9. Топливные форсунки

10. Датчик температуры моторного масла

11. Датчик угла поворота коленвала (POS)

12. Датчик давления масла

13. Датчик детонации

14. Датчик давления в топливной рампе

15. Датчик температуры охлаждающей жидкости двигателя

A. Левая сторона блока цилиндров

B. Задняя сторона двигателя

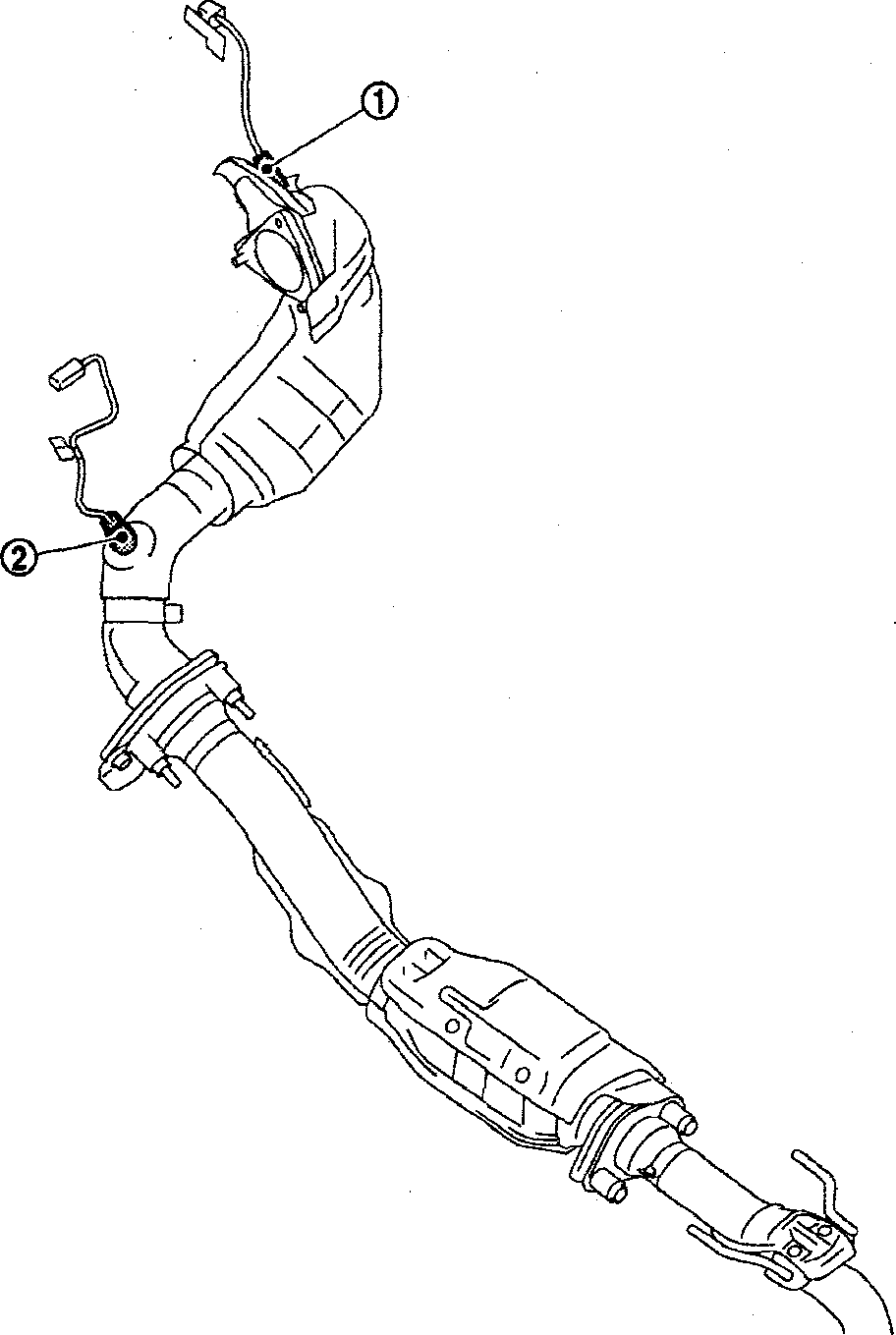

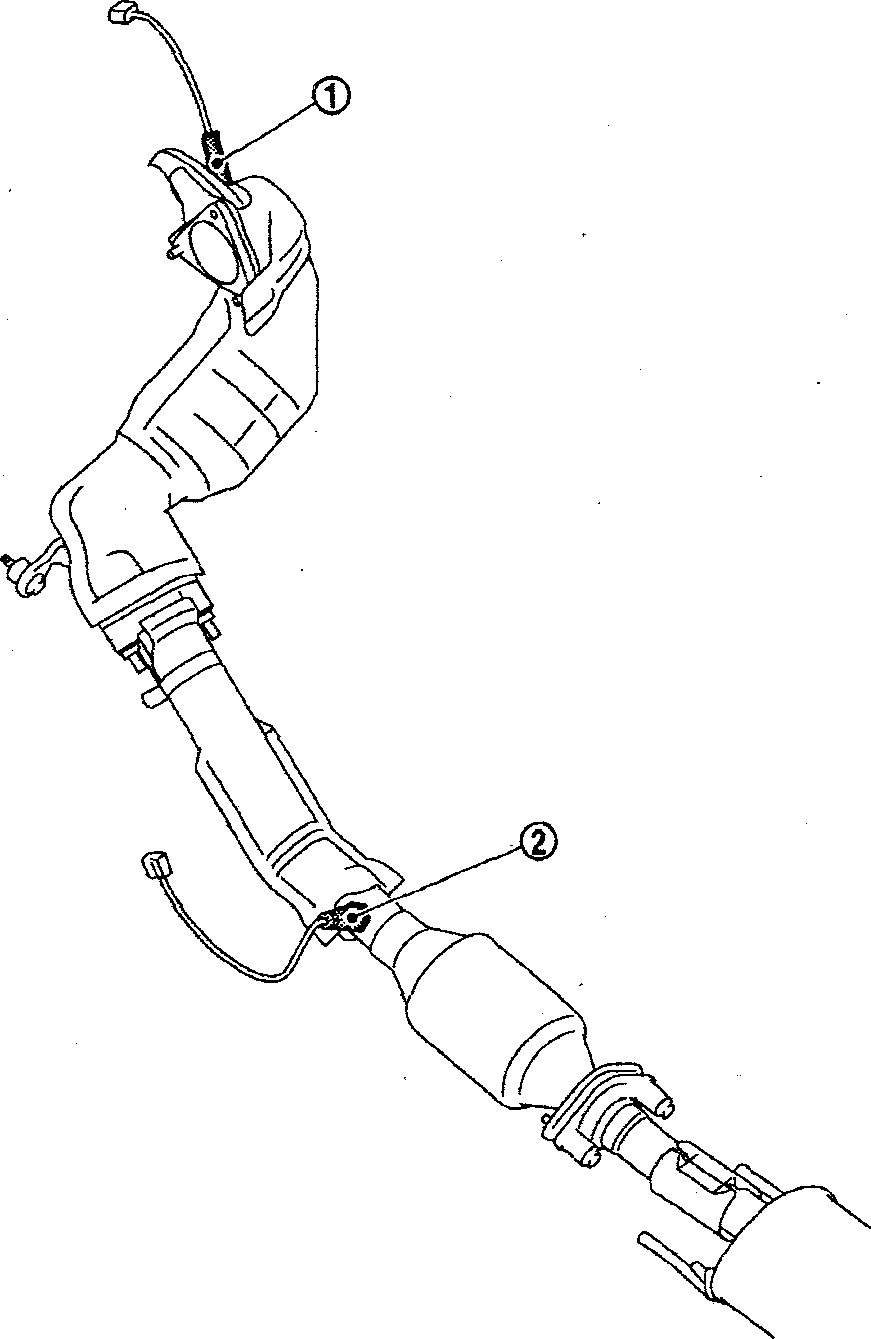

В СИСТЕМЕ ВЫПУСКА МОДЕЛИ 2WD

1. Датчик-1 контроля состава топливовоздушной смеси (A/F)

2. Подогреваемый датчик-2 кислорода

1. Датчик-1 контроля состава топливовоздушной смеси (A/F)

2. Подогреваемый датчик-2 кислорода

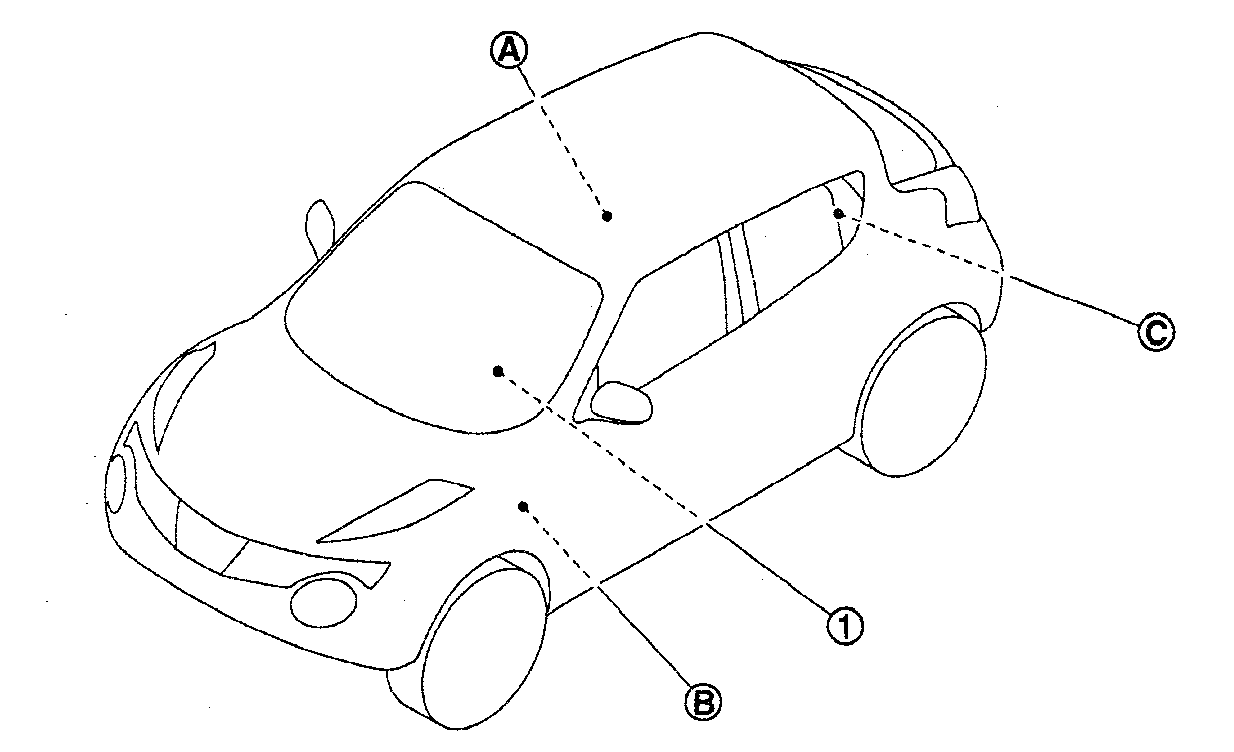

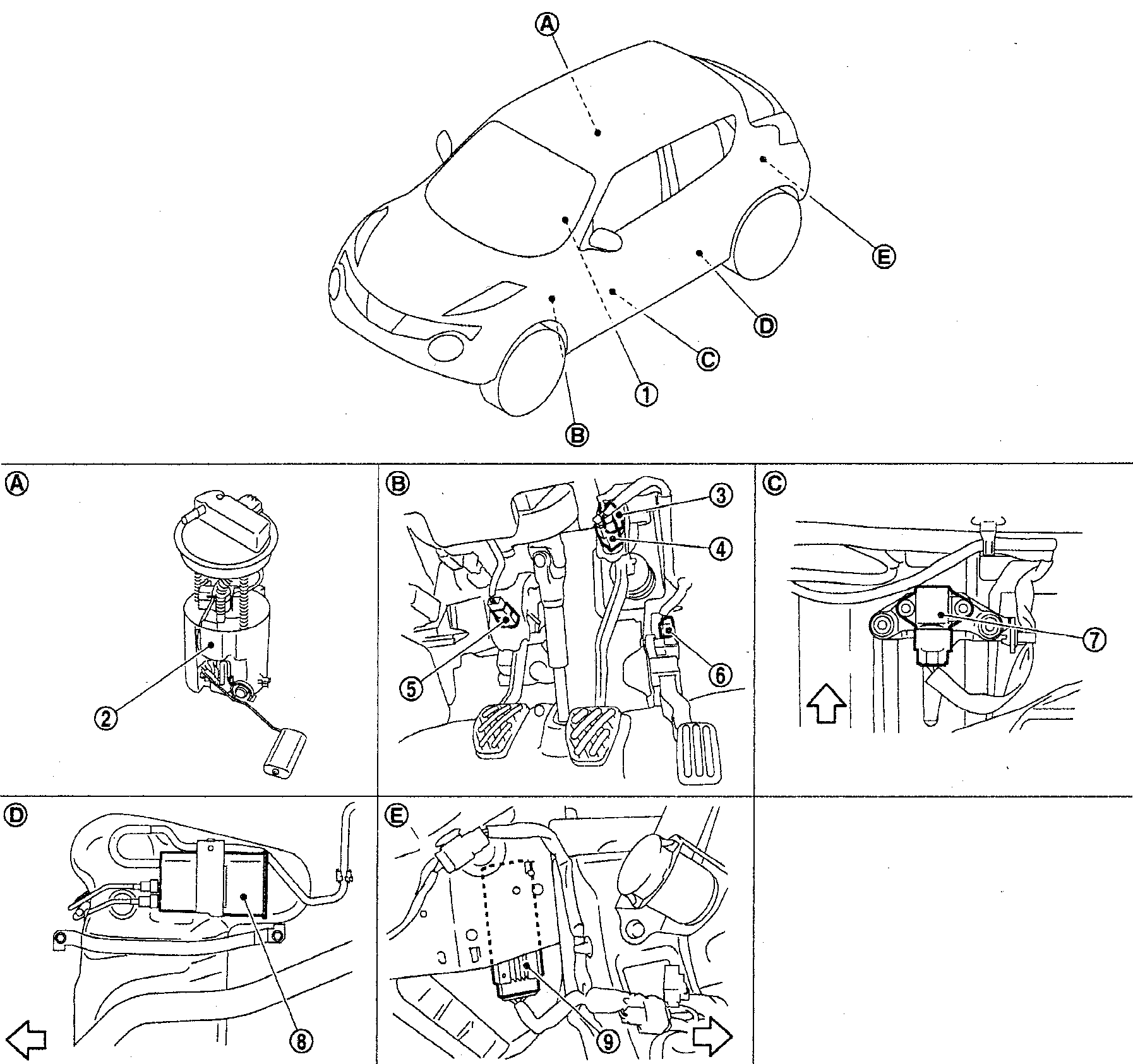

НА КУЗОВЕ МОДЕЛИ 2WD

1. Кнопки круиз-контроля на рулевом колесе

2. Датчик уровня топлива, топливный фильтр и топливный насос в сборе

3. Выключатель положения педали тормоза

4. Выключатель фонарей стоп-сигнала

5. Выключатель положения педали сцепления

6. Датчик положения педали акселератора

7. G-датчик

8. Угольный фильтр EVAP

9. Блок управления топливным насосом (FPCM)

A. Под задним сиденьем справа

B. Рядом с педалями

C. Под сиденьем водителя

D. Под топливным баком слева

E. За нижней боковой отделкой багажного отсека(слева)

<--: Перед автомобиля

МОДЕЛИ 4WD
