Снятие и установка панели приборов и ее компонентов - Nissan Micra K12







Снятие и установка комбинации приборов описаны в Разделе Комбинация приборов.

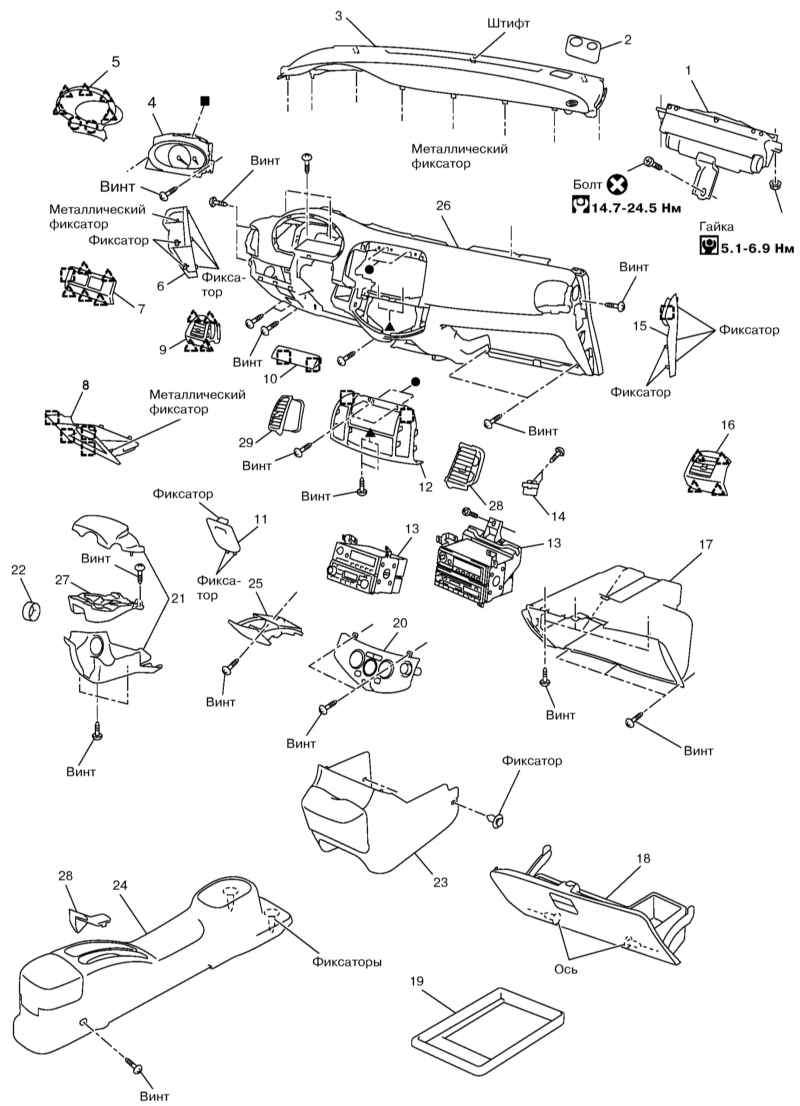

Компоненты установки и крепления панели приборов

1 — Блок подушки безопасности переднего пассажира
2 — Защита рулевой колонки
3 — Верхняя секция панели приборов
4 — Комбинация приборов
5 — Окантовка комбинации приборов
6, 15 — Боковые накладки панели приборов
7 — Панель отделки переключателей
8 — Нижняя секция отделки под комбинацией приборов
9, 16 — Боковые дефлекторы
10 — Накладка панели приборов
11 — Крышка монтажного блока
12 — Центральная накладка панели приборов
13 — Аудиоблок

14 — Защелка крышки вещевого ящика
17 — Вещевой ящик
18 — Крышка вещевого ящика
19 — Желоб
20 — Панель отделки блока управления
К/В —
21 — Кожухи рулевой колонки
22 — Окантовка замка зажигания
23 — Центральная крышка панели приборов
24 — Центральная консоль
25 — Монетница
26 — Панель приборов
27, 28 — Центральные дефлекторы



 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Для снятия высвободите компонент из фиксаторов, при необходимости предварительно сняв смежные компоненты отделки.
  2. Снятие и установка дефлекторов системы вентиляции описана в Главе Системы охлаждения двигателя, отопления, вентиляции и кондиционирования воздуха; Снятие и установка блока подушки безопасности переднего пассажира описана в Главе Бортовое электрооборудование.
  3. Установка производится в обратном порядке. Используйте новые фиксаторы и следите за тем, чтобы панели крепко держались на них.









Снятие и установка переднего сиденья - Nissan Micra K12

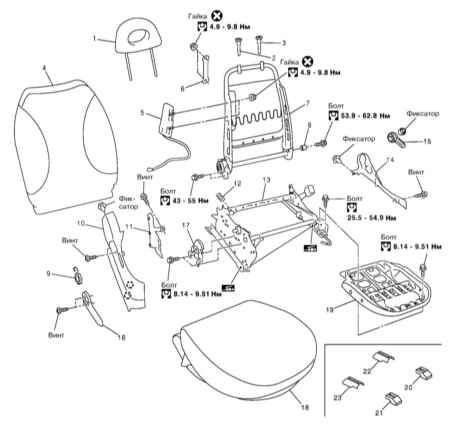

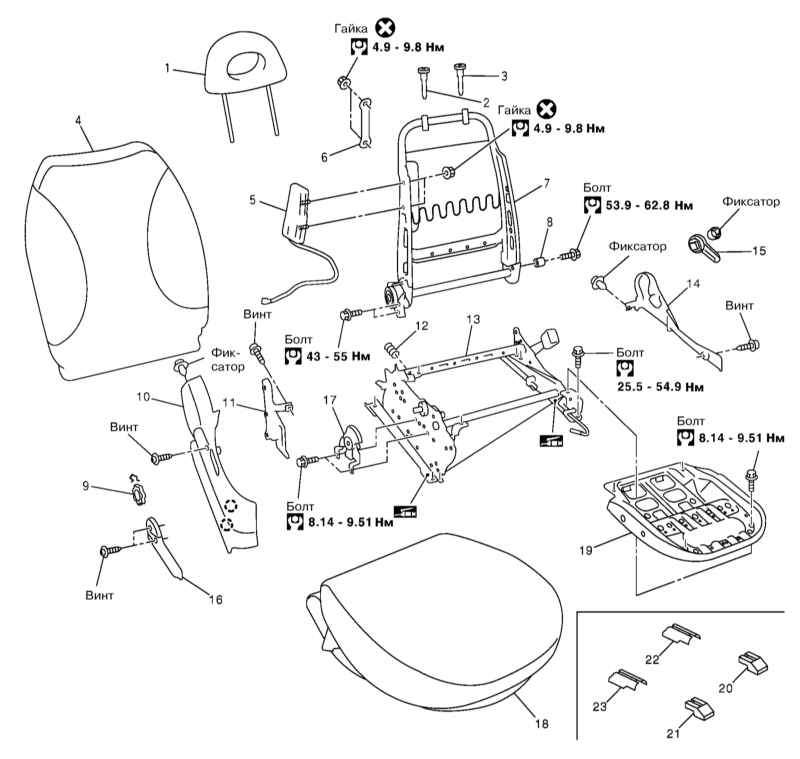

Компоненты установки переднего сиденья

1 — Подголовник
2/3 — Свободный/фиксирующий держатель подголовника
4 — Спинка
5 — Блок боковой подушки безопасности
6 — Внутреннее усиление
7 — Рама спинки
8 — Пластиковая втулка
9 — Регулятор наклона
10/14 — Наружная/внутренняя панель отделки сиденья
11 — Внутренняя крышка
12 — Пружина

13 — Сборка направляющих сиденья
15 — Рычаг регулировки поясничного упора
16 — Рычаг регулировки положения сиденья
17 — Кронштейн рычага 16
18 — Подушка сиденья
19 — Рама подушки
20/21 — Внутренняя/наружная крышка передней ножки сиденья
22/23 — Внутренняя/наружная крышка задней ножки сиденья



 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Для исключения срабатывания боковой подушки безопасности выключите зажигание, затем отсоедините сначала отрицательный, затем положительный провод от батареи. Заизолируйте отрицательный полюс батареи и выждите не менее 3 минут прежде чем приступить к работе.
  2. Разъедините разъемы блока боковой подушки безопасности (при соответствующей комплектации) и натяжителя ремня безопасности.
  3. Снимите крышки ножек сиденья, высвободив их из фиксаторов
  4. Выверните 4 болта и снимите сборку сиденья с автомобиля.
