Снятие и установка тормозных линий - Nissan Micra K12

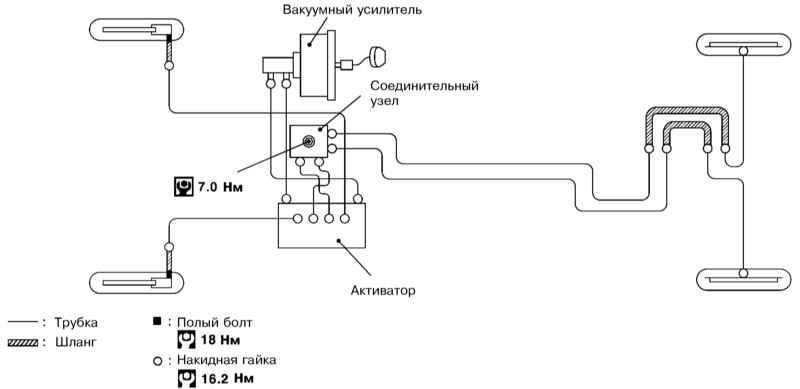

Схема прокладки тормозных линий




 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Спустите тормозную жидкость (см. Раздел Замена тормозной жидкости и прокачка тормозной системы).

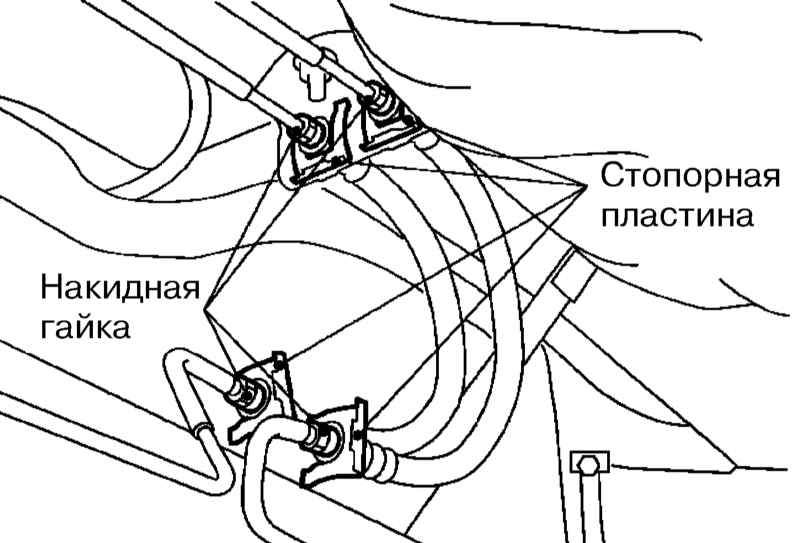

  1. В задней части автомобиля накидным ключом отдайте гайки крепления трубок и отсоедините трубки от шлангов.

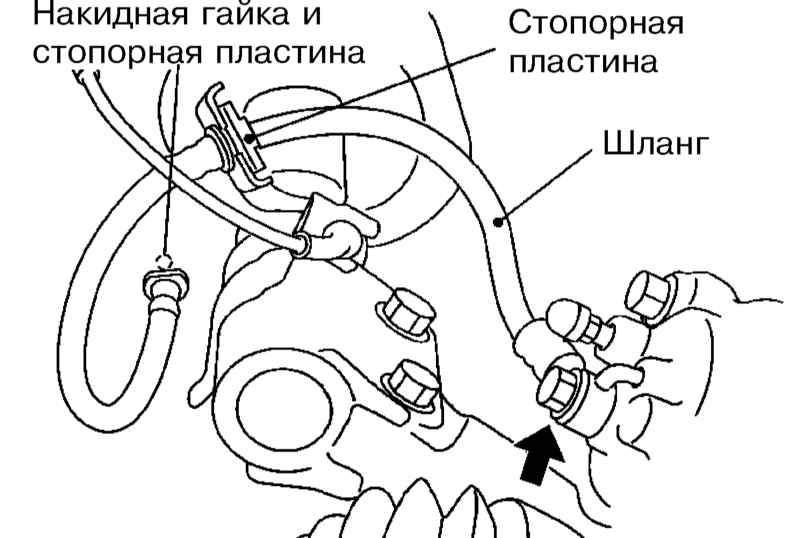

  1. Отдайте болты крепления суппорта тормозного механизма и отсоедините от суппорта тормозной шланг, вывернув полый болт.
  2. Снимите стопорные пластины и снимите тормозной шланг.
  1. В задней части автомобиля отсоедините шланги от трубок, снимите стопорные пластины и снимите шланги.
  1. Установка производится в обратном порядке. Затягивайте крепеж с требуемыми усилиями. После установки прокачайте тормоза (см. Раздел Замена тормозной жидкости и прокачка тормозной системы).





Снятие и установка педали тормоза - Nissan Micra K12

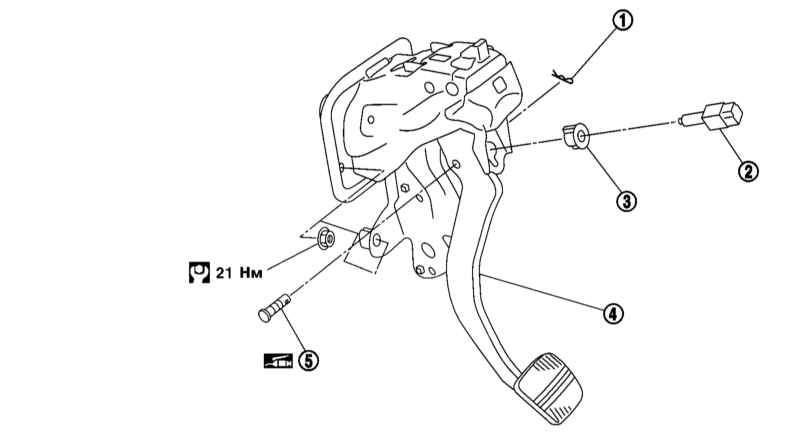

Компоненты крепления педали тормоза

1 — Шплинт
2 — Д/В стоп-сигналов
3 — Фиксатор

4 — Сборка педали тормоза
5 — Осевой штифт



 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Снимите секцию отделки панели приборов под рулевой колонкой (см. Главу Кузов).
  2. Снимите держатель электропроводки педали газа и разъедините разъем электропроводки (см. Раздел Снятие и установка педали газа).
  3. Разъедините разъем датчика-выключателя стоп-сигналов и снимите датчик, повернув его на угол 45 град.
  4. Извлеките шпонку и осевой штифт.
  5. Отдайте крепежную гайку и снимите сборку педалей с автомобиля, перемещая сборку вакуумного усилителя и ГТЦ в сторону двигательного отсека.


Не деформируйте при этом тормозные трубки.

  1. Установка производится в обратном порядке.









Снятие и установка ГТЦ - Nissan Micra K12

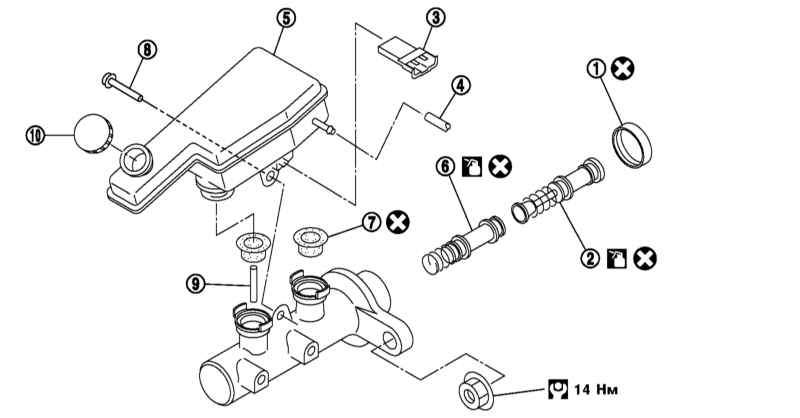

Компоненты сборки ГТЦ

1 — Стопорный колпачок
2 — Сборка первичного поршня
3 — Разъем датчика уровня тормозной жидкости
4 — Шланг сцепления (модели с РКПП)
5 — Резервуар тормозной жидкости

6 — Сборка вторичного поршня
7 — Прокладка
8 — Винт
9 — Ограничитель поршня
10 — Крышка резервуара



 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Спустите тормозную жидкость (см. Раздел Замена тормозной жидкости и прокачка тормозной системы).
  2. Разъедините разъем электропроводки датчика уровня тормозной жидкости.

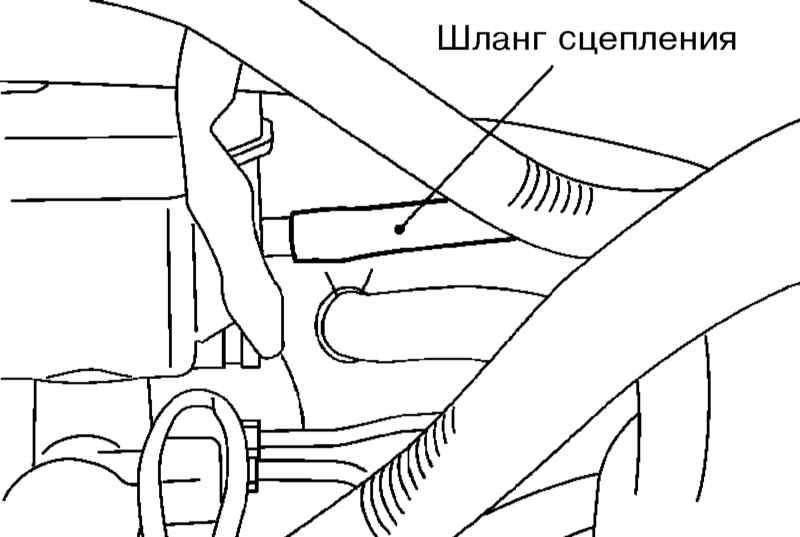

  1. На моделях с РКПП снимите шланг сцепления.
  1. При помощи накидного ключа отсоедините от сборки ГТЦ тормозные трубки.
  2. Отдайте гайки крепления сборки ГТЦ и снимите ее со вакуумного усилителя.
  3. При необходимости произведите ремонт, связанный с разборкой и сборкой ГТЦ.
  4. Закрепите от руки тормозные трубки на ГТЦ.
  5. Установите сборку ГТЦ на вакуумный усилитель и затяните крепеж ГТЦ с усилием 14 Н•м.
  6. Затяните тормозные трубки с усилием 16 Н•м.
  7. На моделях с РКПП установите шланг сцепления.
  8. Заправьте и прокачайте тормозную систему (см. Раздел Замена тормозной жидкости и прокачка тормозной системы). На моделях с РКПП прокачайте сцепление.
