Снятие и установка приводных валов - Nissan Micra K12





 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Выполните действия, описанные в пунктах 1-7.

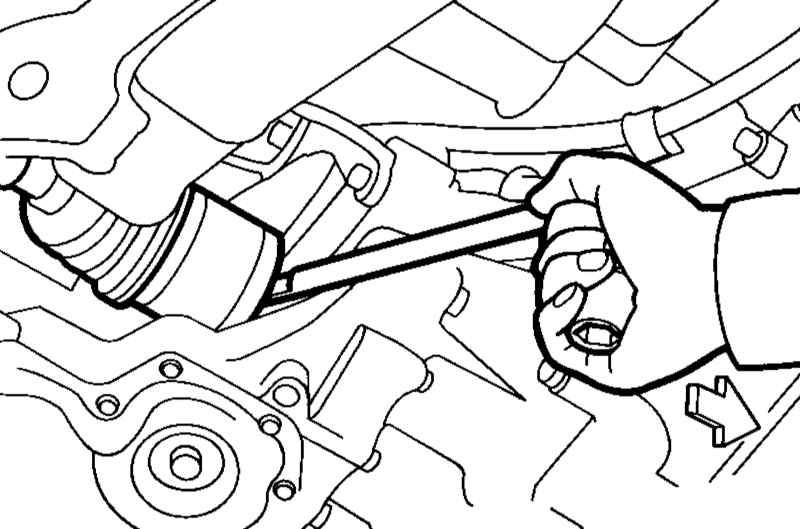

  1. Отсоедините приводной вал от трансмиссии, воспользовавшись, например, ключом для колесных гаек.

  1. Аккуратно снимите приводной вал, стараясь не задеть шланги и электропроводку. Удостоверьтесь, что стопорное кольцо находится на конце вала.
  2. Проверьте плавность хода ШРУСов во всех направлениях, а также проверьте целостность пыльников.

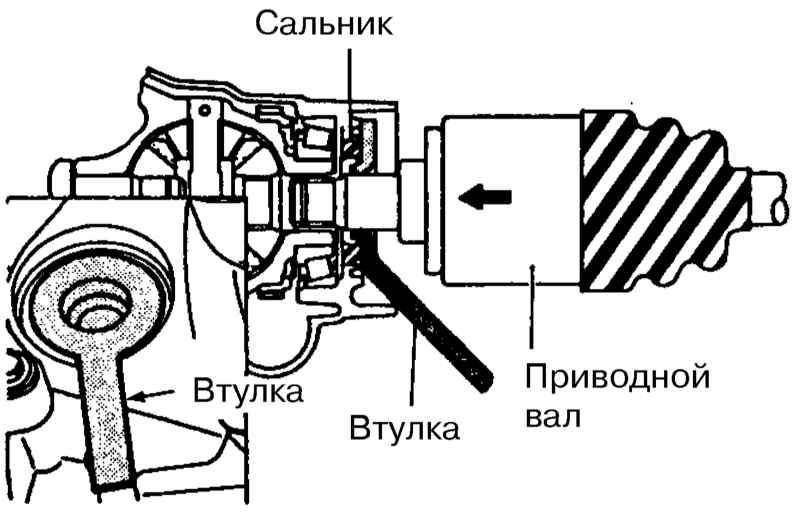

  1. Установка производится в обратном порядке. Чтобы не повредить сальник дифференциала, используйте защитную втулку KV38107900.







Разборка и сборка приводных валов

Компоненты сборки правого приводного вала указаны на иллюстрации ниже. На левом приводном валу отсутствует демпфер крутильных колебаний.

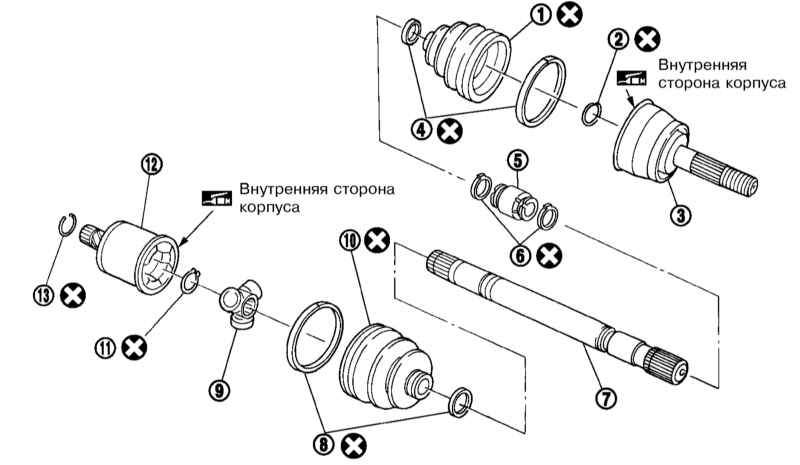

Компоненты сборки правого приводного вала

1, 10 — Пыльник
2, 11, 13 — Стопорное кольцо
3, 12 — Сборка ШРУСа
4, 8 — Бандажные ленты

5 — Демпфер крутильных колебаний
6 — Хомуты
7 — Приводной вал
9 — Триподный шарнир

Разборка

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Снимите бандажные ленты.
  2. Зажмите вал в тисках с губками из мягкого металла и снимите стопорное кольцо и корпус внутреннего ШРУСа.

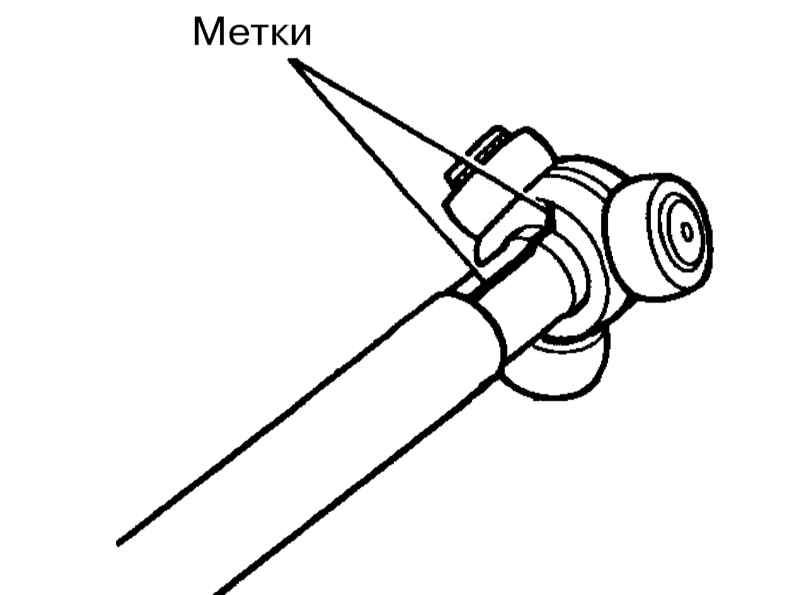

  1. Нанесите краской метки на вал и триподный шарнир.
  1. Снимите стопорное кольцо и снимите триподный шарнир с приводного вала.
  2. Снимите с вала пыльник.
  3. Снимите бандажные ленты и сдвиньте пыльник с наружного ШРУСа.
  4. Снимите ШРУС (см. пункт 9) и очистите обойму шарнира бумажными салфетками от старой смазки. Проверьте состояние шарнира и при необходимости замените его.
  5. Снимите с приводного вала пыльник и стопорное кольцо
  6. При необходимости снимите с правого приводного вала демпфер крутильных колебаний, предварительно сняв его хомуты.

Сборка

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Для сборки вала со стороны колеса действуйте в соответствии с параграфами с 13 по 20.
  2. Обмотайте шлицевую часть вала со стороны трансмиссии лентой, чтобы не повредить пыльник при его установке. Установите на вал новый пыльник и новые бандажные ленты пыльника.
  3. Уберите защитную ленту и установите на приводной вал триподный гарнир, совместив метки, нанесенные при снятии.
  4. Закрепите триподный гарнир новым стопорным кольцом.
  5. Набейте триподный гарнир смазкой и установите на него кожух.
  6. Набейте в кожух 115 ± 5 г смазки.

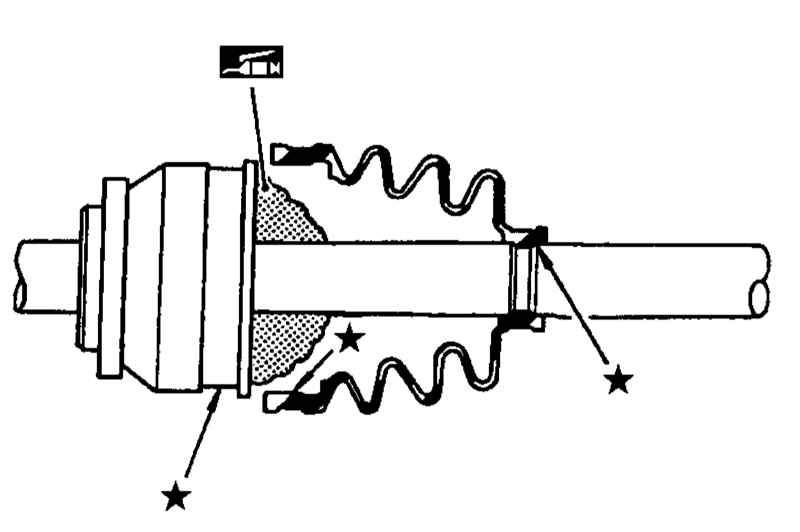

  1. Надежно установите пыльник в канавки (* на иллюстрации), предварительно удалив смазку с поверхностей, отмеченных знаком *.

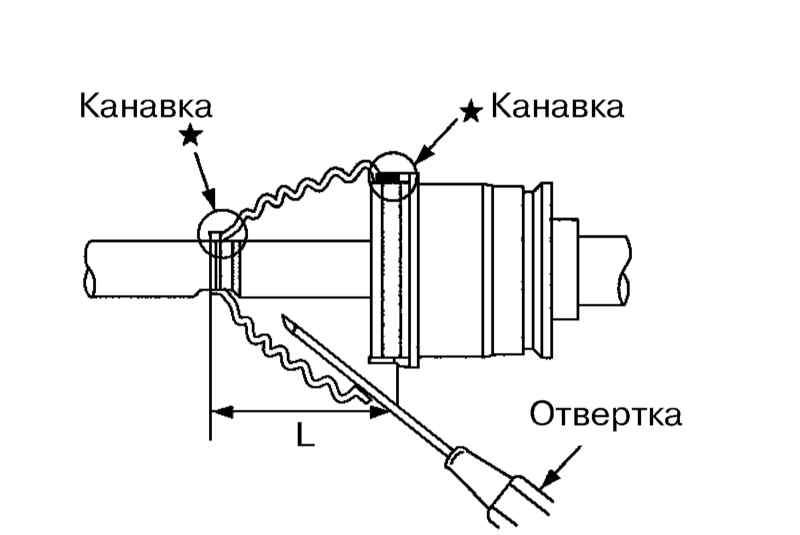

  1. Удостоверьтесь, что длина пыльника (L) составляет 96.5 ± 1 мм. Отогните отверткой край (со стороны большего диаметра) пыльника и выпустите из него воздух, чтобы предотвратить деформацию пыльника.

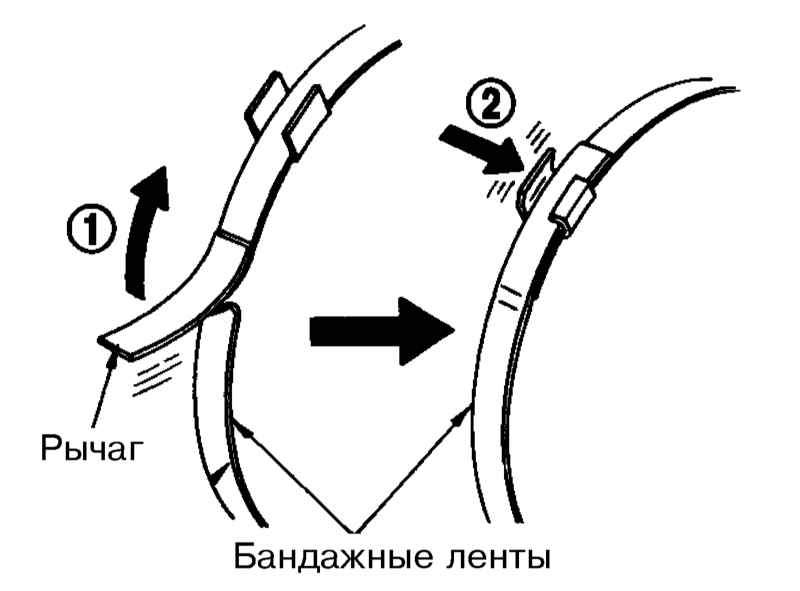

  1. Закрепите пыльник внутреннего ШРУСа новыми бандажными лентами в соответствии с иллюстрацией.




Проворачивая ШРУС, удостоверьтесь, что положение пыльника не меняется. В противном случае установите новый пыльник.

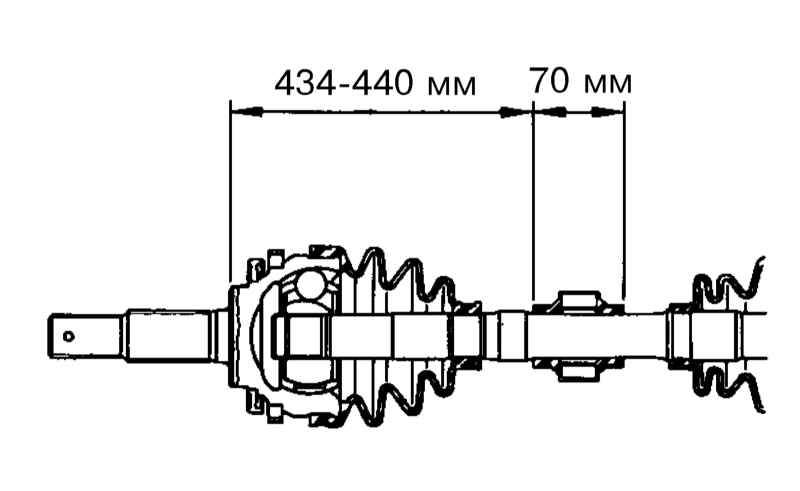

  1. Если снимался демпфер крутильных колебаний, установите его в соответствии с иллюстрацией.









Снятие и установка ступичной сборки заднего колеса - Nissan Micra K12

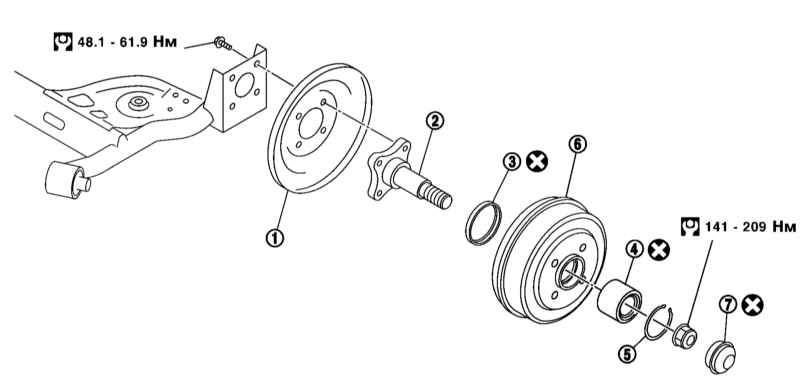

Ступичная сборка

1 — Задняя пластина
2 — Шпиндель
3 — Ротор колесного датчика ABS
4 — Ступичный подшипник


5 — Стопорное кольцо
6 — Тормозной барабан
7 — Колпачок ступичной гайки



 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Поддомкратьте автомобиль и установите его на подпорки. Снимите соответствующее колесо и взведите стояночный тормоз.
  2. Снимите колпачок ступичной гайки.
  3. Отдайте ступичную гайку и снимите со шпинделя тормозной барабан.
  4. Снимите ротор колесного датчика.
  5. Отдайте самоконтрящуюся гайку и отделите от тормозного механизма трос стояночного тормоза (см. Главу Тормозная система).
  6. Отсоедините от колесного тормозного цилиндра тормозную трубку.


Не нажимайте на педаль тормоза при снятом тормозном барабане и отсоединенной трубке.

  1. Выверните болты крепления шпинделя и отделите его в сборе с задней пластиной от рычага подвески.
  2. Установка производится в обратном порядке, при необходимости обращайтесь к Главе Тормозная система. После установки прокачайте тормозную систему (см. Главу Настройки и текущее обслуживание автомобиля).
