Сцепление - Nissan Micra K12
Общая информация Сцепление предназначено для разрыва силовой связи между двигателем и РКПП при переключении передачи и благодаря фрикционной связи обеспечивает плавную передачу крутящего момента на ходовую часть при начале движения. Сцепление состоит из нажимного и ведомого дисков, а также гидравлического привода с главным и исполнительным цилиндрами. Компоненты сцепления Нажимной диск болтами крепится к маховику, связанному с коленчатым валом двигателя. Между нажимным диском и маховиком находится ведомый диск, который прижимается к маховику нажимным подшипником исполнительного цилиндра. Ведомый диск связан с первичным валом РКПП через шлицевое соединение. При выжимании педали сцепления тормозная жидкость из общего резервуара через главный цилиндр сцепления под давлением передается в исполнительный цилиндр (CSC). Нажимной подшипник исполнительного цилиндра воздействует на нажимной диск. При этом ведомый диск отводится от маховика и силовая связь между двигателем и РКПП прерывается. В отпущенном состоянии нажимная пружина прижимает подшипник к диафрагменной пружине нажимного диска. Это снижает износ нажимного подшипника сцепления, т.к. он при включении не разгоняется до числа оборотов двигателя. Регулировка привода сцепления не требуется. При каждом включении и выключении сцепления в результате силового воздействия происходит износ фрикционных накладок ведомого диска. Ведомый диск представляет собой изнашивающуюся деталь, однако средний срок его службы довольно большой и зависит в основном от нагрузки на двигатель и стиля вождения.

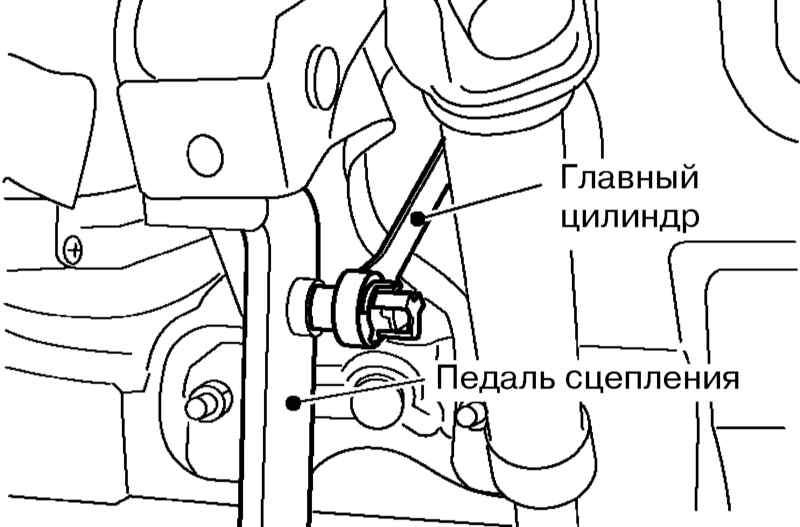

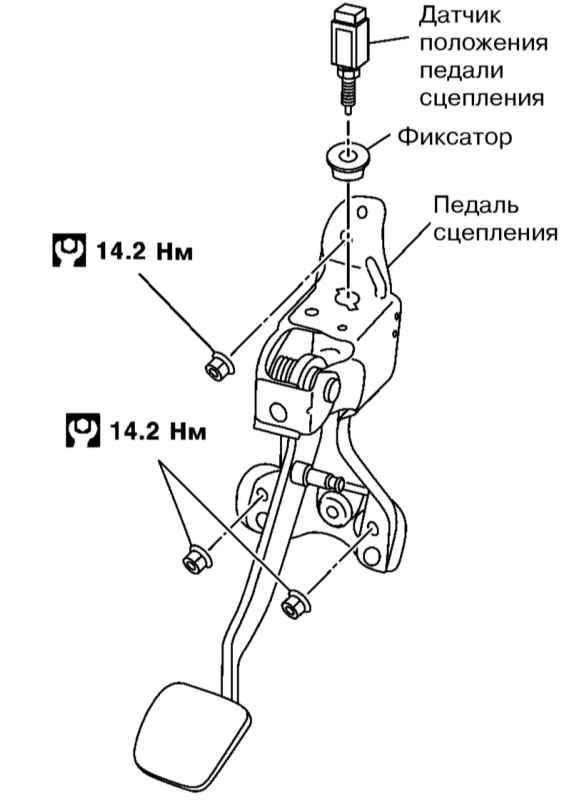

Снятие и установка педали сцепления - Nissan Micra K12

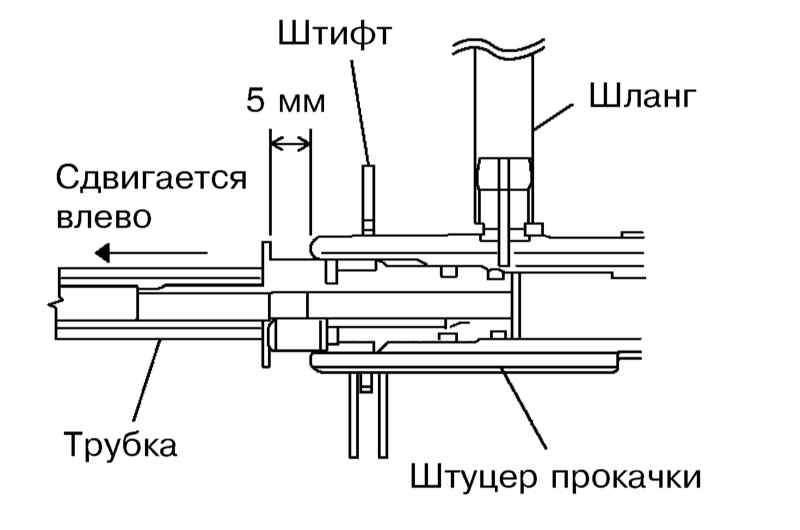

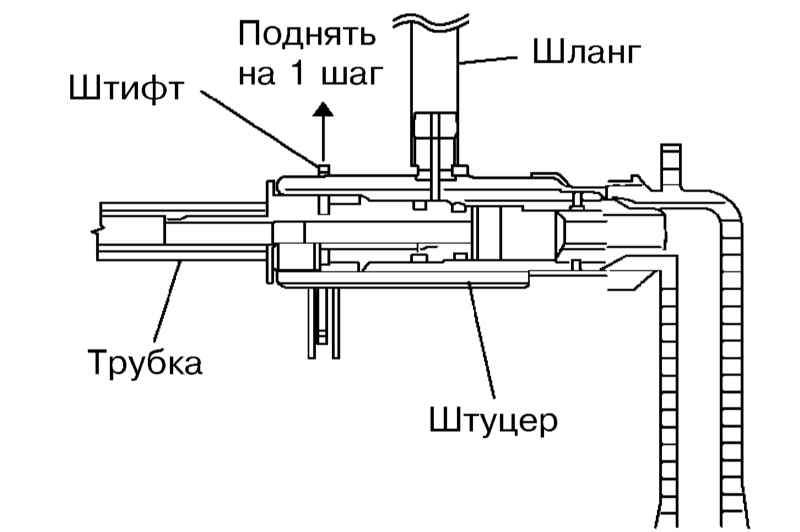

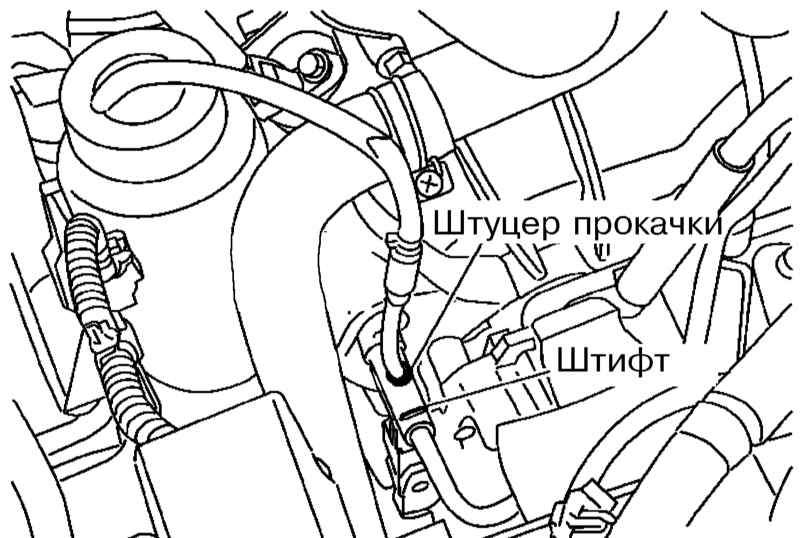

Прокачка гидропривода сцепления - Nissan Micra K12

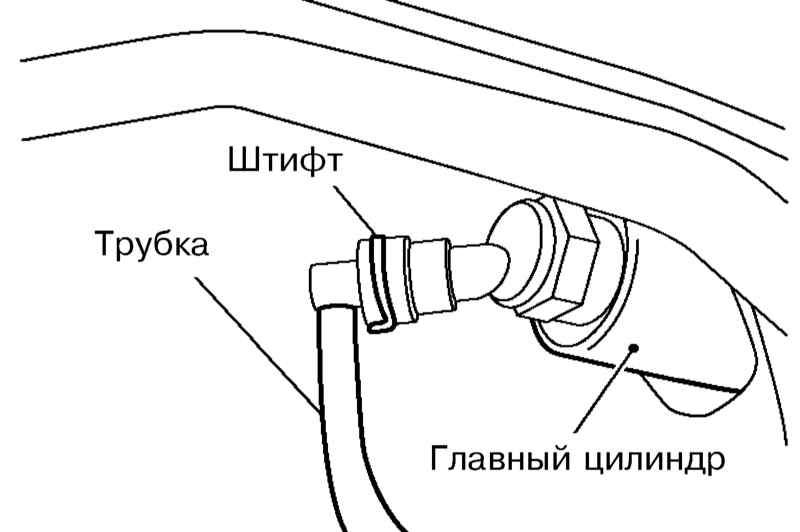

Снятие и установка главного цилиндра - Nissan Micra K12

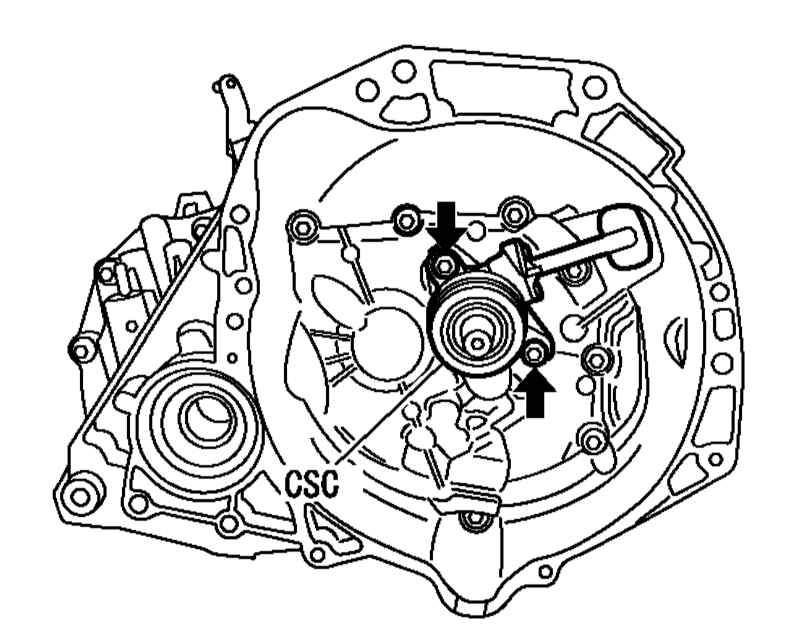

Снятие и установка исполнительного цилиндра

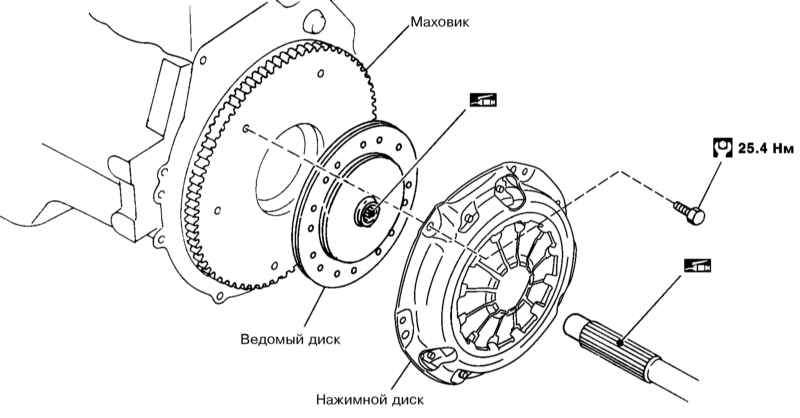

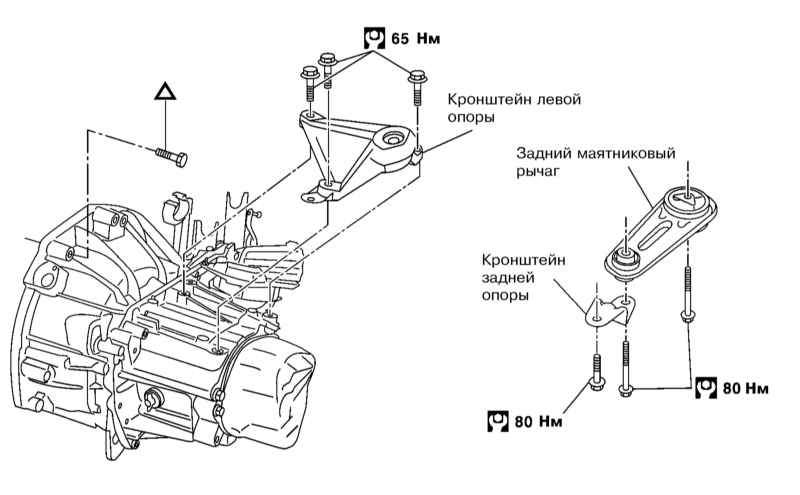

Снятие и установка сцепления - Nissan Micra K12
Последовательность затягивания болтов крепления сцепления
