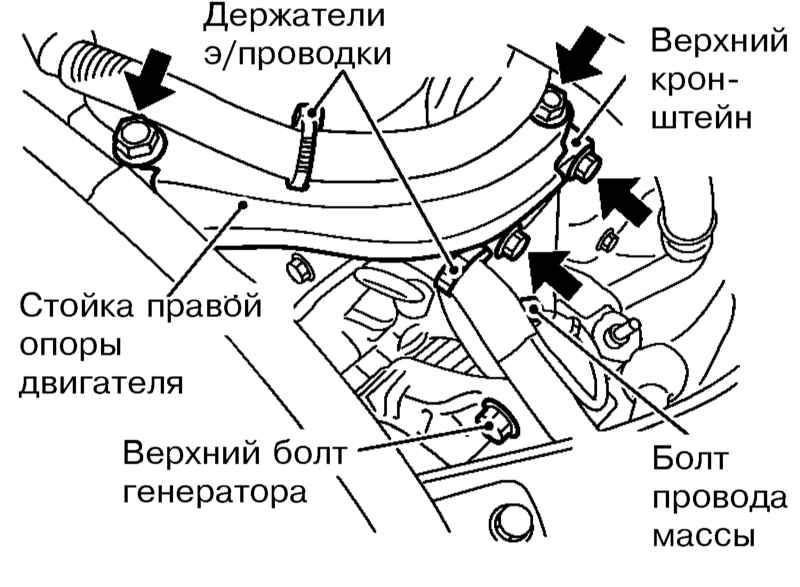

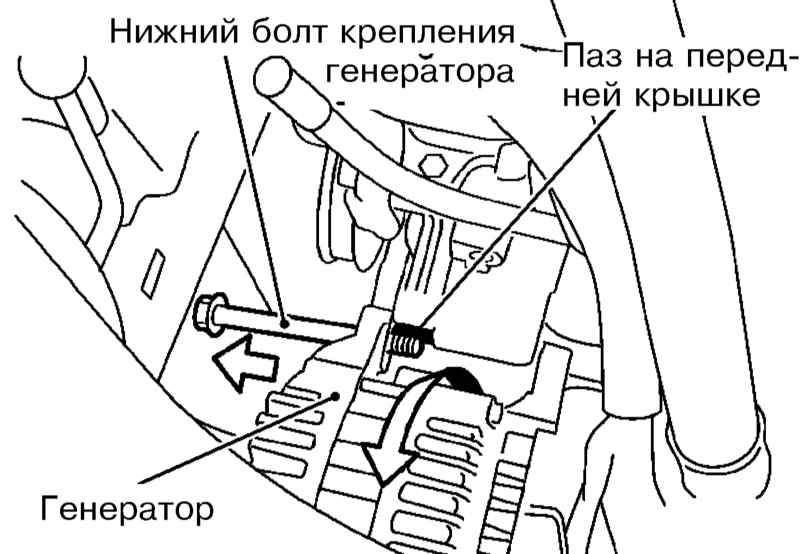

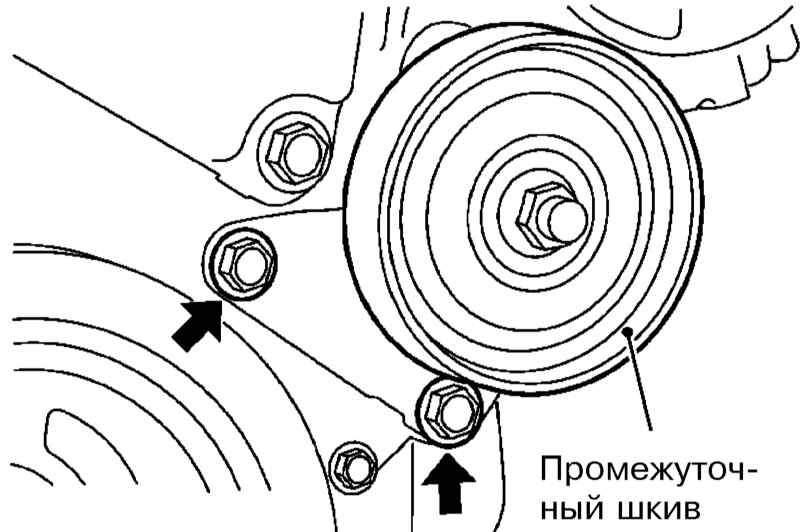

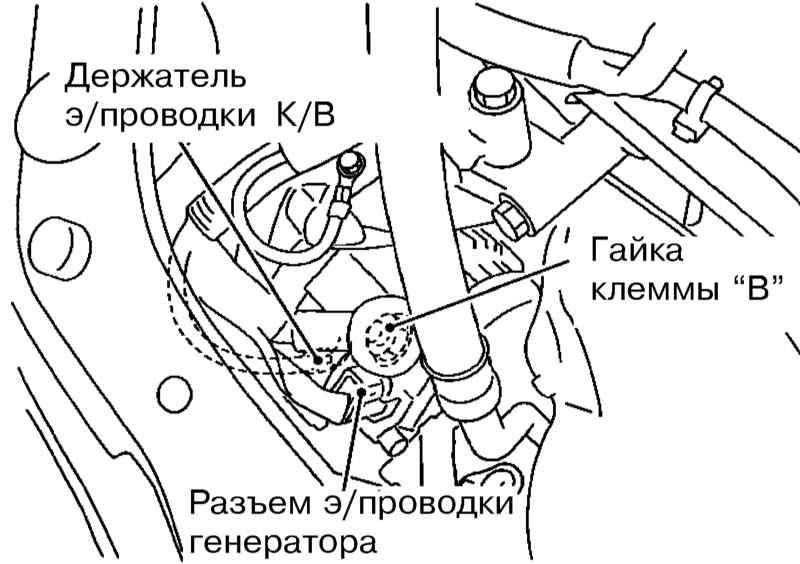

Снятие и установка генератора - Nissan Micra K12
Система запуска двигателя – общая информация и меры предосторожности - Nissan Micra K12Общая информация Единственной задачей системы запуска двигателя является обеспечение вращения двигателя со скоростью, достаточной для его запуска. Система запуска состоит из стартера, аккумуляторной батареи, выключателя зажигания, тягового реле и соединительной электропроводки. Стартер представляет собой электродвигатель постоянного тока со смешанным возбуждением и установленным снаружи электромагнитным тяговым реле. Стартер состоит из корпуса или статора с обмотками возбуждения, якоря с обгонной муфтой, крышки со щеткодержателями и тягового реле. При включении стартера через обмотку тягового реле начинает протекать ток от аккумуляторной батареи. Якорь реле втягивается и контакты замыкаются. Одновременно якорь реле через приводной рычаг обеспечивает выдвижение шестерни с обгонной муфтой, при этом ступица муфты поворачивается на винтовых шлицах вала якоря стартера и поворачивает также и шестерню, что облегчает ввод последней в зацепление с зубчатым венцом маховика. Через замкнутые контакты тягового реле проходит ток, питающий обмотки статора и якоря и якорь стартера начинает вращаться вместе со ступицей и обгонной муфтой. После запуска двигателя частота вращения шестерни превышает частоту вращения якоря стартера. В этом случае обгонная муфта свободно проворачивается, и крутящий момент не передается от маховика двигателя на вал якоря стартера. После отпускания ключа зажигания цепь питания обмоток тягового реле через выключатель зажигания размыкается, якорь тягового реле пружиной отжимается в исходное положение, контакты реле размыкаются и шестерня привода выходит из зацепления с зубчатым венцом маховика. Стартер с втягивающим реле расположен параллельно коленчатому валу двигателя и закреплен на силовом агрегате. Меры предосторожности При проведении любых работ с системой запуска двигателя соблюдайте следующие требования:

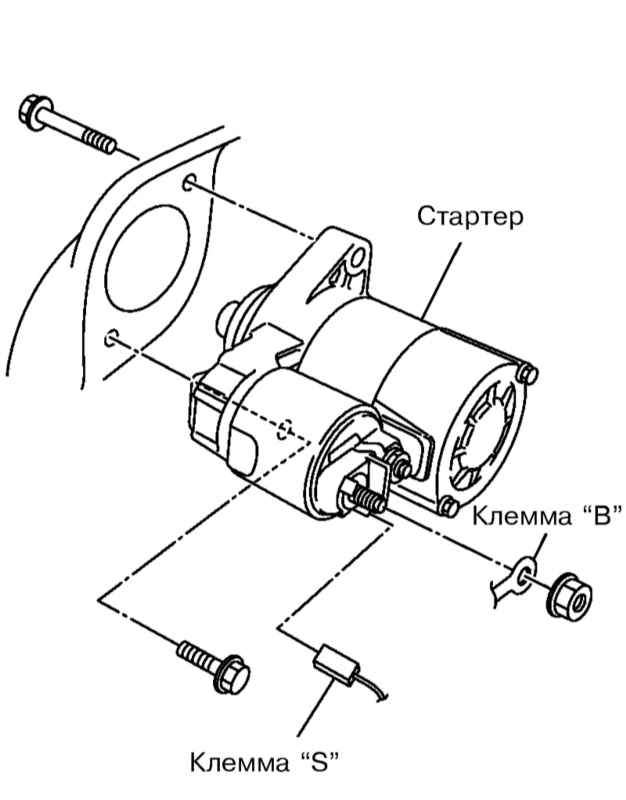

Снятие и установка стартера - Nissan Micra K12
