Проверка состояния и замена шлангов и трубок в двигательном отсеке, локализация утечек

Проверка состояния и замена шлангов и трубок в двигательном отсеке, локализация утечек - Nissan Micra K12

Замену шлангов системы кондиционирования воздуха (К/В) следует производить на СТО или в мастерской с оборудованием для безопасного сброса давления в этой системе. Никогда не отсоединяйте шланги системы К/В и не снимайте ее компоненты, предварительно не сбросив давление.

Общая информация

Воздействие высоких температур в двигательном отсеке приводит к постепенному выходу из строя резиновых и пластиковых шлангов, используемых в различных системах. Следует регулярно производить проверку шлангов на наличие трещин, ослабления крепления хомутов, отвердевания материалов и признаков утечек.

Информация, относящаяся к шлангам системы охлаждения, приведена в Разделе Проверка уровней жидкостей, контроль утечек, а к шлангам тормозной системы – в Разделе Проверка состояния компонентов подвески и рулевого управления.

Большинство шлангов (но не все) крепятся с помощью хомутов. Там, где используются хомуты, проверьте надежность их затягивания, обеспечивающую отсутствие утечек. Если хомуты не используются, удостоверьтесь, что шланг в месте соединения со штуцером не раздулся и/или не затвердел.

Если имеются признаки утечки какой-либо жидкости, но тип или происхождение жидкости не удается распознать, оставьте автомобиль на долгое время и положите под него большой кусок бумаги или ветоши. Это поможет найти место протекания жидкости, а также идентифицировать ее по цвету. Но имейте в виду, что некоторые утечки могут проявляться только при работающем двигателе.

Вакуумные шланги

Обычно вакуумные шланги, особенно применяемые в системе снижения токсичности отработавших газов (EGR), имеют цветовую маркировку или вставки из цветных полос. Различные системы требуют использования шлангов с различной толщиной стенок, термостойкостью и различным сопротивлением схлопыванию. При замене шлангов следите за тем, чтобы материал нового шланга соответствовал материалу старого.

Часто единственным достоверным способом проверки состояния шланга является полное снятие его с автомобиля. При снятии одновременно нескольких шлангов помечайте их концы и штуцеры, чтобы обеспечить правильную сборку.

При проверке вакуумных шлангов не забудьте также проверить Т-образные пластиковые соединения. Осмотрите их на наличие трещин, которые могут вызвать утечки.

Утечка в вакуумном шланге означает, что воздух засасывается в шланг (а не выходит из шланга), и это делает утечку трудной для обнаружения. Для выявления утечек вакуума можно воспользоваться небольшим отрезком вакуумного шланга в качестве стетоскопа. Когда конец шланга будет находиться непосредственно над местом утечки, шипящий звук будет отчетливо слышен через него. Прослушайте все вакуумные шланги и соединения на наличие характерного шипения, свидетельствующего об утечке.

Пользуясь подобным стетоскопом, будьте осторожны, не допускайте контакта с движущимися компонентами в двигательном отсеке, такими как приводной ремень, вентилятор системы охлаждения и т.п.

Топливные шланги

При осмотре или обслуживании компонентов топливной системы следует соблюдать определенные меры предосторожности. Все работы производите в хорошо проветриваемом помещении, не допускайте приближения открытого огня (например, зажженных сигарет) или незащищенных абажуром ламп к месту проведения работ. Пролитое топливо немедленно собирайте ветошью, которую складывайте затем в место, где невозможно ее воспламенение. При попадании топлива на кожу немедленно смывайте его обильным количеством воды с мылом. При проведении работ с топливной системой следует пользоваться защитными очками и всегда иметь под рукой огнетушитель.

Топливные шланги обычно находятся под давлением, поэтому при их отсоединении будьте готовы к сбору разбрызгивающегося топлива.

На автомобилях, оборудованных системой впрыска топлива, прежде чем обслуживать топливные шланги, следует сбросить давление в системе (см. Раздел Сбрасывание давления в системе питания).

Проверьте все резиновые топливные шланги на наличие признаков износа и потертостей. Обращайте особое внимание на области изгиба и перед штуцерами, например, место соединения шланга с топливным насосом или фильтром, там могут образовываться трещины.

Используйте только высококачественные топливные шланги. Никогда не используйте в качестве топливных неармированные вакуумные шланги, прозрачные пластиковые трубки или водяные шланги.

Для крепления топливных шлангов обычно используются хомуты ленточного типа. Эти хомуты со временем ослабевают и могут «выскочить» при снятии. При замене шлангов замените такие хомуты хомутами винтового типа.

Несущественные утечки топлива точно определить трудно, т.к. топливо имеет тенденцию быстро испаряться, как только оно входит в контакт с воздухом, особенно в горячем двигательном отсеке. Маленькие капли могут исчезать прежде, чем удастся определить место утечки. Металлические штуцеры сжимаются при охлаждении, и резиновые шланги будут при этом ослаблены, так что возможные утечки будут более очевидны, пока двигатель нагревается при запуске из холодного состояния.

Металлические линии

Между топливным насосом и системой впрыска топлива устанавливаются секции металлических трубок, которые следует тщательно проверять на наличие вмятин, скручиваний или трещин.

Если секцию металлической линии необходимо заменить, используйте только бесшовные стальные трубки, т.к. медные и алюминиевые трубки недостаточно крепки, чтобы противостоять вибрациям, вызванным работой двигателя.

Проверяйте металлические тормозные линии в местах их соединения с ГТЦ, регулятором давления/активатором ABS на наличие трещин или ослабленных штуцерных соединений. Любые признаки утечки тормозной жидкости требуют немедленного тщательного осмотра всей тормозной системы.

Замена двигательного масла и масляного фильтра Nissan Micra K12

Длительный контакт кожи с отработанным двигательным маслом довольно опасен. Используйте защитный крем или надевайте резиновые перчатки во время проведения описанных ниже процедур.

Частая замена двигательного масла является главной профилактической процедурой обслуживания, доступной механику-любителю. С течением времени масло подвержено разжижению и загрязнению, что ведет к преждевременному износу двигателя.

Спускание двигательного масла

Двигательное масло можно откачать с помощью зонда через направляющую трубку щупа.

ПОРЯДОК ВЫПОЛНЕНИЯ

Прогрейте двигатель до рабочей температуры охлаждающей жидкости.
Поддомкратьте автомобиль и установите его на подпорки, либо загоните на смотровую яму.
Снимите крышку заливной горловины и подставьте под сливную пробку емкость подходящего объема для сбора отработанного масла.
Выверните из поддона картера сливную пробку и дайте маслу полностью стечь.

Не обожгите руки разогретым вытекающим маслом!

Проверьте состояние отработанного масла. Если в нем присутствуют в большом количестве металлические стружки и продукты износа, это указывает на наличие задиров, например, в подшипниках коленчатого вала и шатунных подшипниках. Для исключения повреждений после проведенного ремонта следует тщательно очистить масляные каналы и шланги, а также, при соответствующей комплектации, заменить маслоохладитель.

Очистите сливную пробку и вверните ее с новым уплотнительным кольцом в поддон картера. Затяните сливную пробку с усилием 29.4 ÷ 39.2 Н•м и опустите автомобиль на землю.

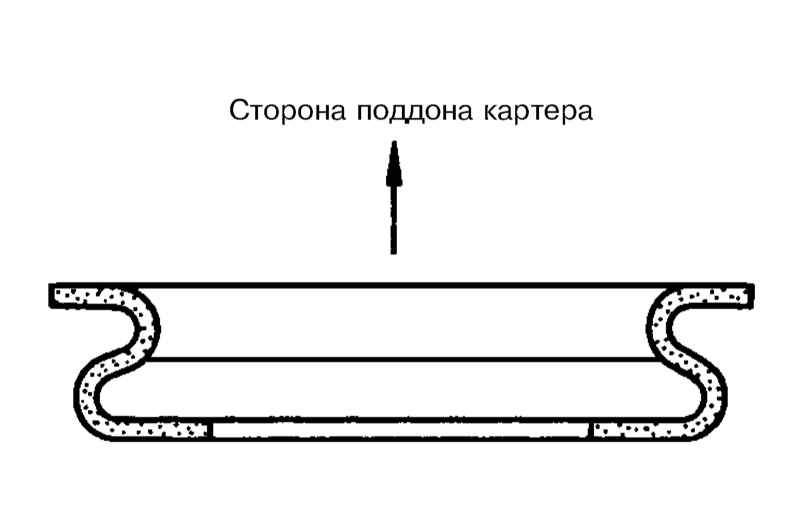

Уплотнительное кольцо сливной пробки устанавливайте в соответствии с иллюстрацией.

Замена масляного фильтра

ПОРЯДОК ВЫПОЛНЕНИЯ

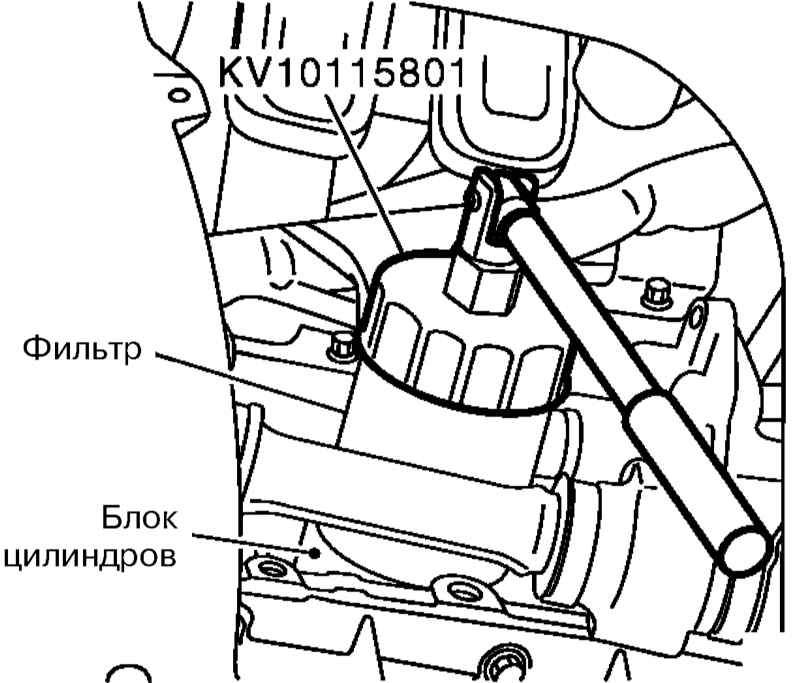

Выверните масляный фильтр специальным ключом.

Можно также вывернуть фильтр, проткнув его острой отверткой.

Вытрите вытекшее масло, очистите фланец фильтра на блоке цилиндров и удалите с него остатки уплотнения.
Смажьте тонким слоем чистого двигательного масла резиновое уплотнительное кольцо нового масляного фильтра.
Вверните новый фильтр от руки. После того как уплотнительное кольцо прижмется к блоку цилиндров, доверните фильтр еще на 2/3 оборота (120 град.). Итоговое усилие затягивания масляного фильтра составляет14.7 ÷ 20.5 Н•м. Обратите внимание на указания на корпусе фильтра.

Заправка двигателя маслом

При замене следует пользоваться маслом одинакового типа и, по возможности, одинаковой марки. Для этого рекомендуется при каждой замене масла закреплять на двигателе ярлык с указанием марки и вязкости масла. Двигательные масла одинакового типа и одинаковых марок, но разной вязкости можно заливать во время соответствующего времени года. Перед заправкой масла другой марки систему смазки следует промыть.

ПОРЯДОК ВЫПОЛНЕНИЯ

Заправьте двигательное масло (см. Раздел Проверка уровней жидкостей, контроль утечек) объемом примерно на пол-литра меньше, чем указано в Спецификациях.
Запустите двигатель и дайте ему поработать на холостом ходу, проверяя тем временем наличие утечек двигательного масла. Уделяйте особое внимание фильтру и сливной пробке.
Выждите 5 минут, затем проверьте уровень масла и при необходимости откорректируйте его.
Совершите пробную поездку на автомобиле и снова проверьте сливную пробку и масляный фильтр на утечки. При необходимости, слегка подтяните их. Еще раз проверьте уровень масла, при необходимости откорректируйте его.
