Ниссан Патрол. Схемы электрических соединений

Схемы электрических соединений

Во всех приведенных ниже электрических схемах применены следующие обозначения цветов электропроводки:

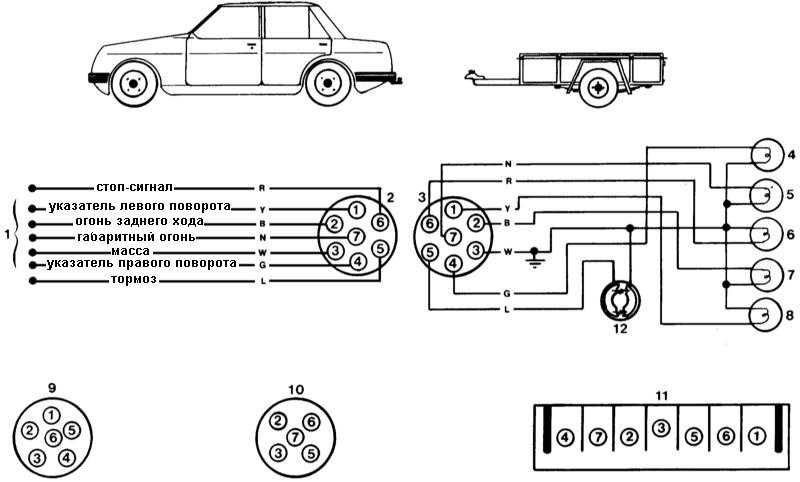

Схема размещения клемм в фаркопных разъемах автомобиля

1 — К жгуту проводов автомобиля 2 — 7-контактное приемное гнездо Bosch, Hella, Utilux 3 — 7-контактный штекер Bosch, Hella, Utilux 4 — Лампа указателя правого поворота прицепа 5 — Лампа габаритного огня прицепа 6 — Лампа стоп-сигнала прицепа	7 — Лама огня заднего хода прицепа 8 — Лампа указателя левого поворота прицепа 9 — 6-контактное приемное гнездо Utilux 10 — 5-контактное приемное гнездо Bosch, Hella 11 — 7-контактное приемное гнездо Brylite 12 — Электрические тормоза прицепа

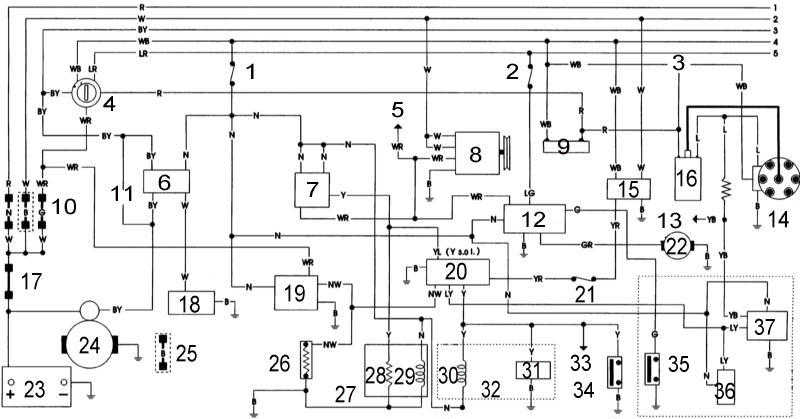

Схема электрических соединений систем запуска, заряда, электрооборудования двигателя и систем снижения токсичности отработавших газов

1 — предохранитель контура электрооборудования двигателя 2 — предохранитель контура топливного насоса 3 — только модели 3.0 л 4 — замок зажигания 5 — к комбинированному измерителю 6 — реле даичика-выключателя разрешения запуска 7 — реле автоматики запуска 8 — генератор 9 — резистор (только модели 4.2 л) 10 — плавкие вставки 11 — РКПП 12 — блок управления топливного насоса (только модели 3.0 л) 13 — к тахометру 14 — распределитель 15 — реле зажигания 16 — катушка 17 — главная плавкая вставка (только модели 4.2 л с вып. с октября 1994 г.) 18 — датчик-выключатель разрешения запуска 19 — реле нагревателя (только модели 3.0 л)

20 — контрольный разъем 21 — предохранитель измерителя 22 — топливный насос 23 — батарея 24 — стартер 25 — плавкая вставка (только модели 4.2 л вып., устранена с октября 1994 г.) 26 — нагреватель с положительным температурным компонентом (только модели 3.0 л) 27 — карбюратор 28 — автоматика запуска 29 — э/м запорный топливный клапан 30 — э/м клапан (BCDD) 31 — датчик-выключатель скорости 32 — только РКПП 33 — к комбинированному измерителю 34 — датчик-выключатель разрешения запуска 35 — датчик-выключатель давления масла 36 — э/м клапан возврата топлива (только модели 3.0 л) 37 — блок оборотов двигателя

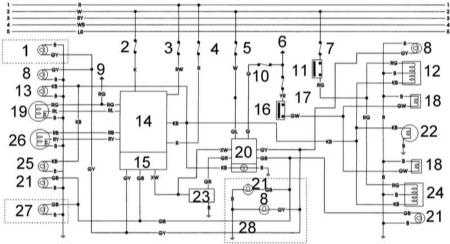

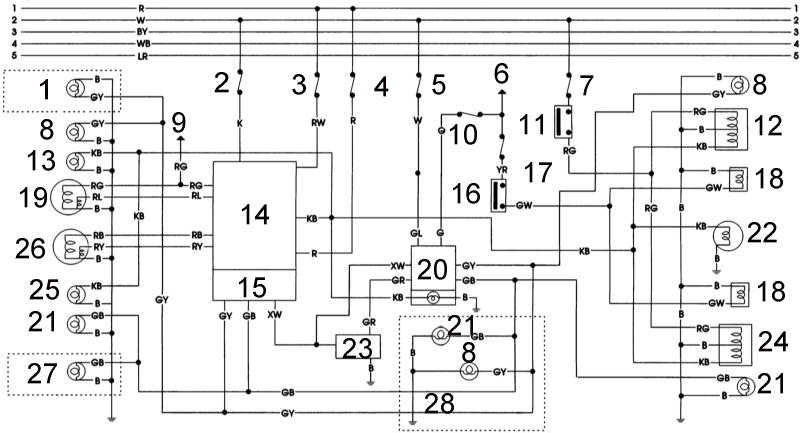

1 — правый повторитель указателя поворота (только Утилити (Фургон)) 2 — предохранитель заднего габаритного огня 3 — предохранитель правой головной фары 4 — предохранитель левой головной фары 5 — предохранитель огня аварийной сигнализации 6 — от реле зажигания 7 — предохранитель стоп-сигнала 8 — правый указатель поворота 9 — к комбинированному измерителю 10 — предохранитель указателя поворота 11 — датчик-выключатель стоп-сигналов 12 — правый задний стоп-сигнал/габаритный огонь 13 — правый парковочный огонь 14 — комбинированный переключатель

15 — переключатель указателей поворотов 16 — датчик-выключатель огней заднего хода 17 — предохранитель огней заднего хода 18 — огонь заднего хода 19 — правая головная фара 20 — выключатель аварийной сигнализации 21 — левый указатель поворота 22 — подсветка номерного знака 23 — блок прерывателя 24 — левый задний стоп-сигнал/ габаритный огонь 25 — левый парковочный огонь 26 — левая головная фара 27 — левый повторитель указателя поворота (только УТИЛИТИ (Фургон)) 28 — комбинированный измеритель

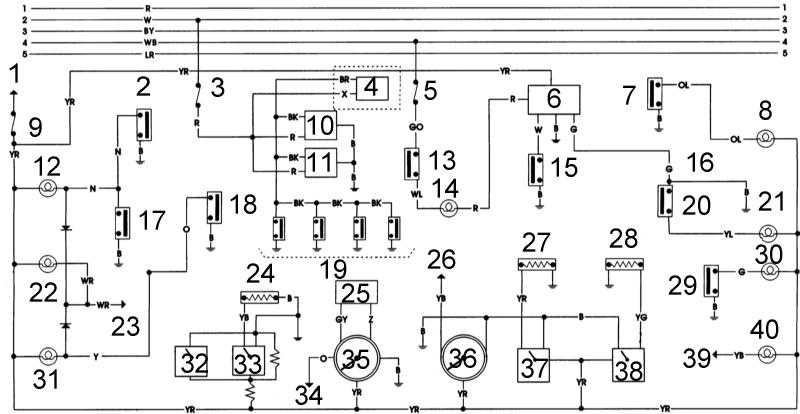

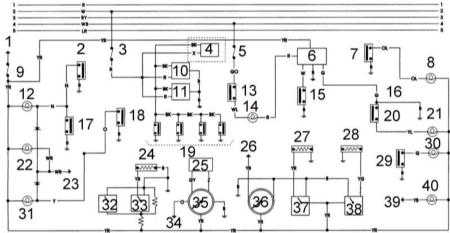

Схема соединений электропроводки внутренних осветительных приборов, измерителей и контрольных ламп

1 — от реле зажигания 2 — датчик-выключатель уровня тормозной жидкости 3 — предохранитель лампы освещения салона 4 — лаппа освещения салона (только УТИЛИТИ) 5 — предохранитель управления устройства AT 6 — реле индикатора нейтрального положения трансмиссии 7 — датчик-выключатель индикатора положения стабилизатора поперечной отстойчивости 8 — стабилизатор поперечной отстойчивости выключен 9 — предохранитель огней заднего хода 10 — передняя лампа освещения салона 11 — задняя лампа освещения салона 12 — контрольная лампа ручного тормоза/ тормозной жидкости 13 — датчик-выключатель разрешения запуска 14 — лампа АТ в положении "Р" 15 — датчик-выключатель нейтрального положения 16 — РКПП 17 — датчик-выключатель взведенного положения стояночного тормоза 18 — датчик-выключатель температуры ATF 19 — дверные выключатели 20 — переключатель режима 4WD

21 — контрольная лампа включения режима режима 4WD 22 — контрольная лампа уровня заряда 23 — к генератору 24 — датчик уровня топлива 25 — датчик скорости 26 — к катушке зажигания 27 — датчик температуры 28 — датчик давления масла 29 — датчик-выключатель давления масла 30 — контрольная лампа давления масла 31 — контрольная лампа температуры ATF 32 — вольтметр 33 — расход топлива 34 — к переключателю блокировки дифференциала 35 — спидометр 36 — тахометр 37 — температура 38 — масло 39 — к блоку управления 40 — контрольная лампа включения питания

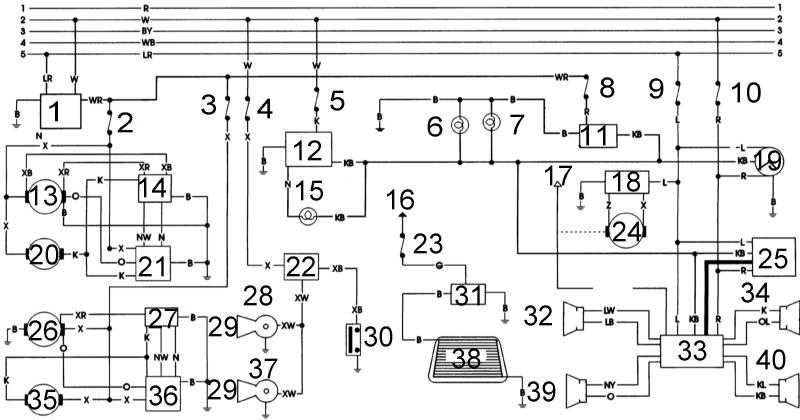

1 — реле вспомогательных аксессуаров 2 — предохранитель передних стеклоочистителей/омывателей 3 — предохранитель заднего стеклоочистителя/омывателя 4 — предохранитель клаксона 5 — предохранитель заднего габаритного огня 6 — контрольная лампа положения AT 7 — лампа подстветки пепельницы 8 — предохранитель прикуривателя 9 — предохранитель часов/ аудиосистемы 10 — предохранитель часов/ лампы освещения салона 11 — прикуриватель 12 — потенциометр изменения интенсивности подсветки 13 — мотор привода передних стеклоочистителей 14 — переключатель режимов работы стеклоочичтителей 15 — подсветка измерителя 16 — от реле зажигания 17 — антенна 18 — выключатель привода антенны 19 — часы 20 — мотор передних стеклоомывателей

21 — реле передних стеклоомывателей 22 — реле клаксона 23 — предохранитель обогревателя заднего стекла 24 — мотор привода антенны 25 — магнитофон 26 — мотор привода заднего стеклоочистителя 27 — переключатель режимов работы стеклоочистителя 28 — сирена жесткого звукового сигнала 29 — рожок 30— выключатель клаксона 31 — выключатель обогрева заднего стекла 32 — правый передний громкоговоритель 33 — радиоприемник 34 — правый задний громкоговоритель 35 — мотор заднего стеклоомывателя 36 —реле заднего стеклоомывателя 37 — сирена мягкого звукового сигнала 38 — обогреватель заднего стекла 39 — левый передний громкоговоритель 40 — левый задний громкоговоритель

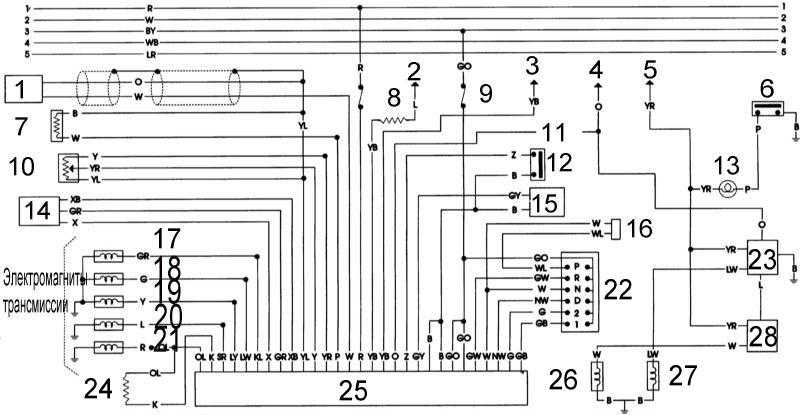

1 — датчик оборотов двигателя 2 — от катушки зажигания 3 — от контрольной лампы переключения мощностных режимов 4 — от спидометра 5 — от измерителя огней заднего хода 6 — датчик-выключатель индикатора блокировки дифференциала 7 — датчик температуры ATF 8 — предохранитель левой головной фары 9 — предохранитель управления AT 10 — датчик положения дроссельной заслонки 11 — только модели с AT 12 — датчик-выключатель режима КИК-ДАУН 13 — контрольная лампа блокировки дифференциала 14 — датчик крайних положений дроссельной заслонки

15 — выключатель переключения мощностных режимов 16 — диод 17 — обгонная муфта 18 — электромагнит переключения A 19 — электромагнит переключения B 20 — блокировка 21 — давление в линии 22 — датчик-выключатель разрешения запуска 23 — устройство блокировки дифференциала 24 — гасящий резистор 25 — блок управления AT 26 — электромагнит 1 блокировки дифференциала 27 — электромагнит 2 блокировки дифференциала 28 — выключатель блокировки дифференциала

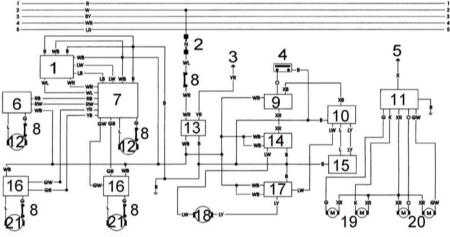

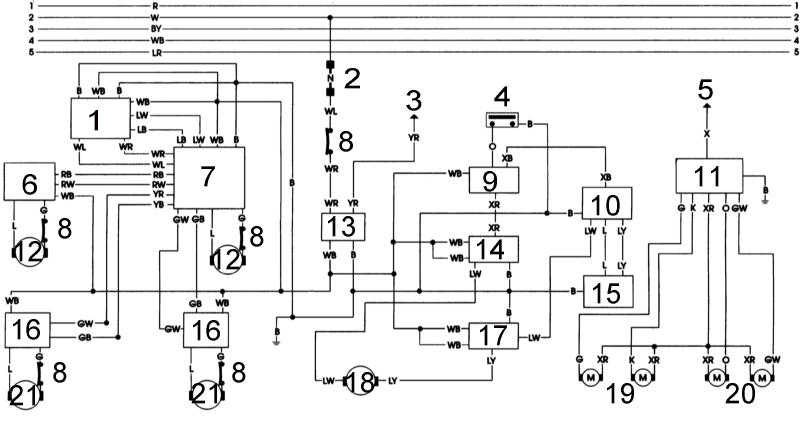

1 — усилитель электропривода стеклоподъемников 2 — плавкая вставка 3 — от предохранителя измерителя огней заднего хода 4 — датчик-выключатель безопасности 5 — от предохранителя заднего стеклоочистителя/омывателя 6 — выключатель электропривода стеклоподъемника левой передней двери 7 — выключатель электропривода стеклоподъемника правой передней двери 8 — прерыватель контура 9 — реле безопасности 10 — задний выключатель электропривода верхнего люка 11 — выключатель электропривода дверного зеркала заднего вида

12 — мотор-регулятор стеклоподъемника 13 — реле электропривода стеклоподъемников 14 — реле верхнего люка 2 15 — передний выключатель электропривода верхнего люка 16 — выключатель электропривода стеклоподъемника правой задней двери 17 — реле верхнего люка 1 18 — мотор привода верхнего люка 19 — зеркало левой двери 20 — зеркало правой двери 21 — мотор регулятор стеклоподъемника

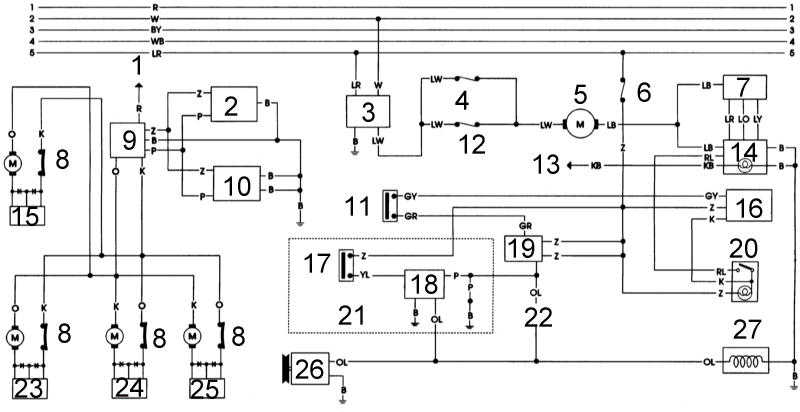

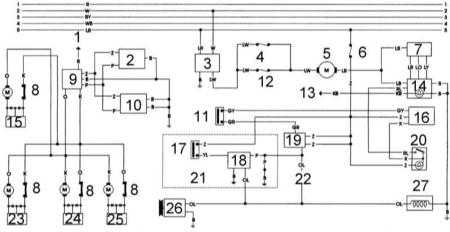

Схема соединений электропроводки отопителя, кондиционера воздуха и центрального замка

1 — от предохранителя измерителя огней заднего хода 2 — переключатель вкл./выкл. центрального замка 2 3 — реле вентилятора отопителя 4 — предохранитель 2 мотора вентилятора отопителя 5 — мотор вентилятора отопителя 6 — предохранитель мотора вентилятора кондиционера воздуха 7 — резистор 8 — термочувствительный прерыватель контура (ТПК) 9 — таймер центрального замка 10 — переключатель вкл./выкл. центрального замка 1 11 — датчик-выключатель двойного напора 12 — предохранитель 1 мотора вентилятора отопителя 13 — к системе освещения 14 — переключатель вентилятора

15 — выключатель блокировки замка (левая передняя дверь) 16 — усилитель управления температурой 17 — термочувствительный выключатель 18 — реле отключения кондиционера воздуха 19 — реле кондиционера воздуха 20 — выключатель кондиционера воздуха 21 — только модели с АТ 22 — только модели с РКПП 23 — выключатель блокировки замка (левая задняя дверь) 24 — выключатель блокировки замка (дверб задка) 25 — выключатель блокировки замка (правая задняя дверь) 26 — компрессор 27 — электромагнит FICD

Схема соединений электропроводки заднего стеклоочистителя и обогревателя заднего стекла моделей с августа 1995 г.

1 — переключатель режимов работы стеклоочичтителя 2 — приводной мотор 3 — от реле зажигания 4 — предохранитель на 15 А 5 — усилитель привода заднего стеклоочичтителя 6 — реле вспомогательных аксессуаров	7 — реле обогревателя заднего стекла 8 — предохранитель заднего стеклоомывателя 9 — предохранитель обогревателя заднего стекла 10 — выключатель обогрева заднего стекла 11 — реле заднего стеклоочичтителя 12 — обогреватель заднего стекла

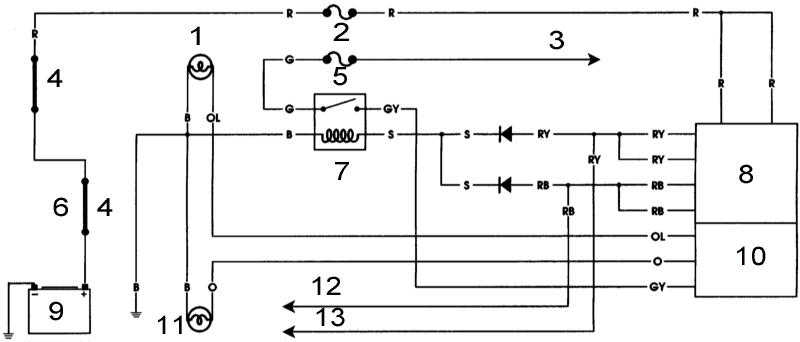

Схема соединений электропроводки отдельно установленных указателей поворотов (модели поздних лет выпуска)

1 — правый указатель поворота 2 — предохранитель на 15 А 3 — к реле зажигания 4 — плавкая вставка на 25 А 5 — предохранитель на 10 А 6 — главная плавкая вставка 7 — реле указателей поворотов	8 — комбинированный переключатель 9 — батарея 10 — переключатель указателей поворотов 11 — левый указатель поворота 12 — к левой головной фаре 13 — к правой головной фаре

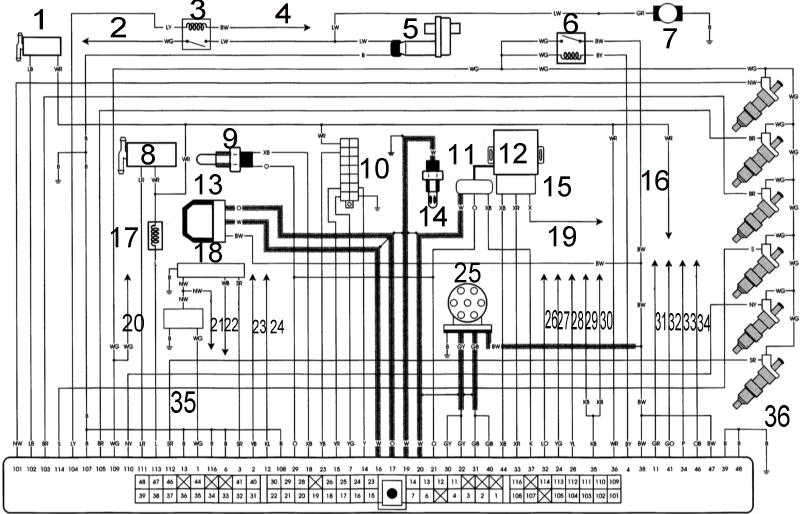

Схема соединений электропроводки систем впрыска топлива и управления двигателем моделей EFI выпуска до октября 1994 г.

1 — э/м клапан продувки угольного адсорбера 2 — предохранитель на 15 А в двигательном отсеке 3 — реле топливного насоса 4 — замок зажигания 5 — воздушный регулятор 6 — реле управления ECC 7 — топливный насос 8 — э/м клапан регулятора давления 9 — датчик температуры охлаждающей жидкости 10 — диагностический разъем 11 — разъем TPS 12 — TPS и выключатель холостого хода 13 — измеритель воздушного потока 14 — лямбда-зонд 15 — разъем выключателя холостого хода 16 — предохранитель зажигания на 10 А 17 — клапан AAC 18 — резистор/конденсатор

19 — блок управления AT 20 — плавкая вставка на 25 А 21 — катушка зажигания 22 — замок и катушка зажигания 23 — тахометр 24 — датчик-выключатель давления в системе гидроусиления руля 25 — распределитель 26 — спидометр 27 — контрольная лампа 28 — блок управления АТ 29 — д/в разрешения запуска РКПП 30 — реле НЕЙТРАЛЬ-ПАРКОВКА 31 — реле кондиционера воздуха 32 — д/в двойного напора кондиционера воздуха 33 — предохранитель двигателя на 10 А 34 — предохранитель батареи на 10 А 35 — мощный ключ выходного каскада 36 — инжекторы

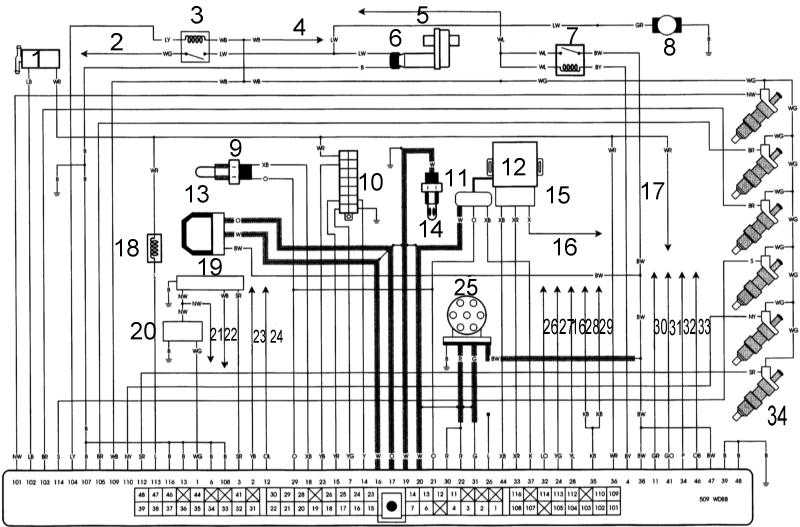

Схема соединений электропроводки систем впрыска топлива и управления двигателем моделей EFI выпуска с октября по август 1994 г.

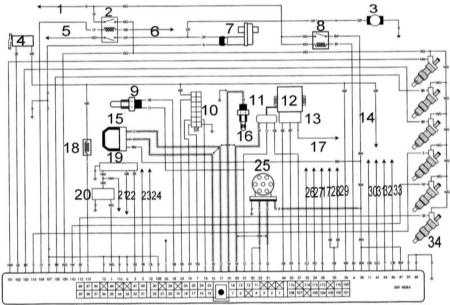

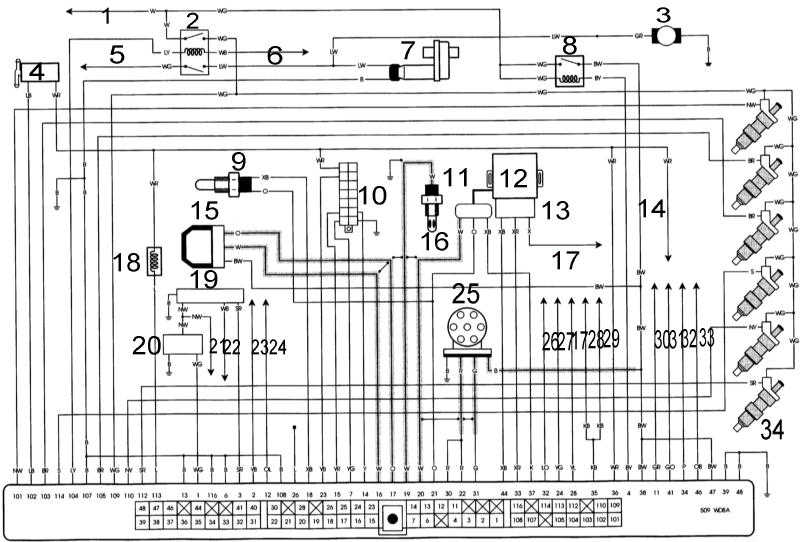

Схема соединений электропроводки систем впрыска топлива и управления двигателем моделей EFI выпуска с августа 1994 г. вып.

1 — э/м клапан продувки угольного адсорбера 2 — предохранитель на 15 А в двигательнолм отсеке 3 — реле топливного насоса 4 — замок зажигания 5 — плавкая вставка на 25 А 6 — воздушный регулятор 7 — реле управления ECCS 8 — топливный насос 9 — датчик температуры охлаждающей жидкости 10 — диагностический разъем 11 — разъем TPS 12 — TPS и выключатель холостого хода 13 — измеритель воздушного потока 14 — лямбда-зонд 15 — разъем выключателя холостого хода 16 — блок управления AT 17 — предохранитель зажигания на 10 А

18 — клапан AAC 19 — резистор/ конденсатор 20 — мощный ключ выходного каскада 21 — катушка зажигания 22 — замок и катушка зажигания 23 — тахометр 24 — датчик-выключатель давления в системе гидроусиления руля 25 — распределитель 26 — спидометр 27 — контрольная лампа 28 — д/в разрешения запуска РКПП 29— реле НЕЙТРАЛЬ-ПАРКОВКА 30 — реле кондиционера воздуха 31 — реле двойного напора кондиционера воздуха 32 — предохранитель двигателя на 10 А 33 — предохранитель батареи на 10 А 34 — инжекторы
