Ниссан Патрол. Сигнальные и осветительные приборы



Ниссан Патрол. Сигнальные и осветительные приборы

Сигнальные и осветительные приборы

Обслуживание головных фар

Снятие и установка

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Отсоедините отрицательный провод от батареи.
  2. На моделях Утилити (Фургон) (Utility) и Мини-грузовик (Cab Chassis) отпустите крепежные фиксаторы и снимите с автомобиля решетку радиатора.
  3. Отсоедините от блока фары электропроводку.

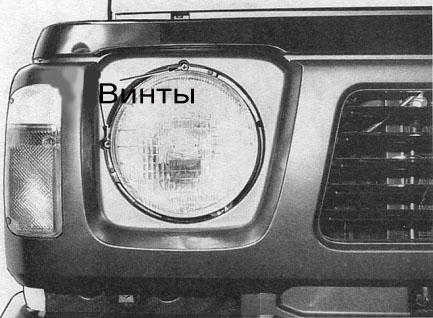

  4. Поддерживая блок-фару, отдайте винты крепления кольца ее держателя. Снимите кольцо держателя и блок-фару с автомобиля.

Постарайтесь в процессе выполнения процедур снятия и установки головной фары не изменить случайно положение е регулировочных винтов.

Установка производится в обратном порядке.

Замена лампы головной блок-фары полугерметичного типа

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Отсоедините отрицательный провод от батареи.
  2. Рассоедините электрический разъем головной фары.
  3. Снимите с задней части блок-фары резиновый защитный чехол, нажмите на держатель лампы и поверните его против часовой стрелки. Извлеките лампу из блок-фары (компоненты блок-фары показаны на сопроводительной иллюстрации).
14.4  Сигнальные и осветительные приборы Ниссан Patrol 1 — защитный чехол
2 — держатель
3 — лампа
4 — блок-фара
5 — кольцо
6 — винты

Старайтесь не прикасаться к стеклянной колбе лампы голыми пальцами. Жировые отложения сокращают срок службы лампы. Случайно оставленные пятна можно удалить с применением метилового спирта, после чего колбу следует высушить, протерев ее чистой салфеткой или куском хлопчатобумажной ткани.

  1. Установите в патрон новую лампу. Проверьте правильность ее установки. Также проверьте правильность установки держателя и защитного чехла.

Регулировка

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Удостоверьтесь в правильности давления накачки шин и полноте заправки топливного бака. Запаркуйте разгруженный автомобиль на ровной горизонтальной площадке. На водительское сиденье посадите помощника.
  2. При наличии специального приспособления для регулировки направления лучей головных фар внимательно изучите прилагаемую инструкцию.
  3. При использовании контрольного щита автомобиль следует запарковать в пяти метрах от него (расстояние А на иллюстрации - см. ниже) и перпендикулярно плоскости щита.

В качестве контрольного щита может быть использована плоская стена, на которую следует мелом нанести соответствующую разметку.

  1. Мелом проведите на щите горизонтальную линию разметки, проходящую через осевую плоскость головных фар автомобиля и на высоте их центров (см. сопроводительную иллюстрацию).

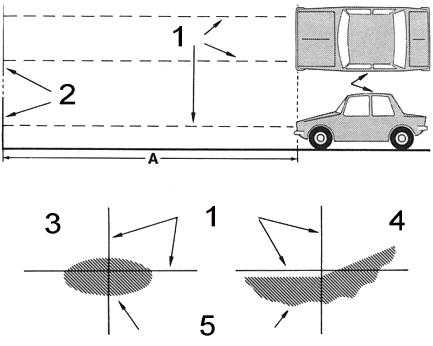

14.4  Сигнальные и осветительные приборы Ниссан Patrol 1 — центральные линии
2 — контрольный щит
3 — автомобиль
4 — пятно дальнего света
5 — пятно ближнего света
6 — правильное расположение световых пятен
  1. Проведите две вертикальные линии, соответствующие вертикальным центральным линиям головных фар автомобиля.
  2. Включите ближний свет головных фар.
14.4  Сигнальные и осветительные приборы Ниссан Patrol
  1. Вверните до упора регулировочные винты, расположенные вверху и по бокам блок-фар (см. сопроводительную иллюстрацию), затем отпускайте их, добиваясь требуемого направления лучей фар.
  1. Отрегулируйте направление лучей головных фар в соответствии с требований принятых в конкретном регионе ПДД. В общем случае добейтесь такого размещения пятен ближнего света, когда линия горизонтального среза пятна находится на горизонтальной линии разметки на щите, или чуть ниже ее. Поднятая часть пятна должна оказаться на вертикальной линии разметки, либо чуть правее ее.

Обслуживание передних комбинированных фонарей

На моделях Утилити (Фургон) и Мини-грузовик поздних лет выпуска установлены передние комбинированные фонари той же конструкции, что и на моделях Хардтоп и Универсал (процедуры обслуживания полностью аналогичны описываемым ниже).

Замена ламп парковочных огней

Все модели, кроме Утилити (Фургон) и Мини-грузовик

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Отдайте крепежные винты и снимите сборку комбинированного фонаря.
14.4  Сигнальные и осветительные приборы Ниссан Patrol

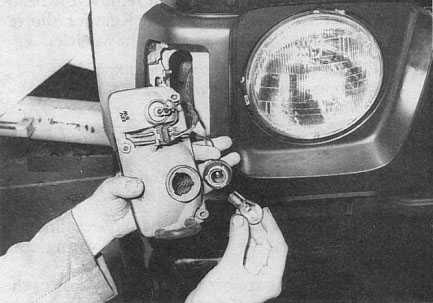

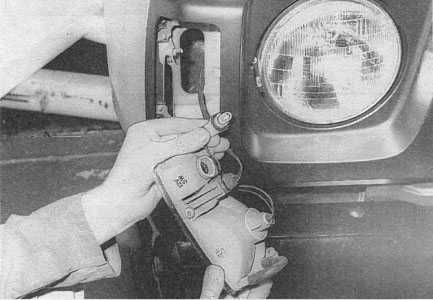

  1. Поверните патрон против часовой стрелки и извлеките его из сборки фонаря (снятие лампы переднего парковочного огня автомобилей моделей Хардтоп и Универсал показано на сопроводительной иллюстрации).
  1. Ухватившись за колбу, осторожно потяните лампу, извлекая ее из патрона.
  2. Установите лампу в патрон, предварительно проверив патрон на наличие следов коррозии, а саму лампу на соответствие номинальным требованиям по мощности и напряжению питания (см. таблицы размеров и регулировок в конце Руководства).
  3. Установите сборку комбинированного фонаря на автомобиль.

Модели Утилити (Фургон) и Мини-грузовик

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Отдайте крепежные винты и снимите линзу комбинированного фонаря с уплотнителем.
  2. Нажмите на лампу, поверните ее против часовой стрелки и извлеките из патрона.
  3. Установите лампу в патрон, предварительно проверив патрон на наличие следов коррозии, а саму лампу на соответствие номинальным требованиям по мощности и напряжению питания (см. таблицы размеров и регулировок в конце Руководства).
  4. Установите на место линзу фонаря, проследив за установки резинового уплотнителя.

Замена ламп указателей поворотов

Все модели, кроме Утилити (Фургон) и Мини-грузовик

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Отдайте крепежные винты и снимите сборку комбинированного фонаря.
14.4  Сигнальные и осветительные приборы Ниссан Patrol

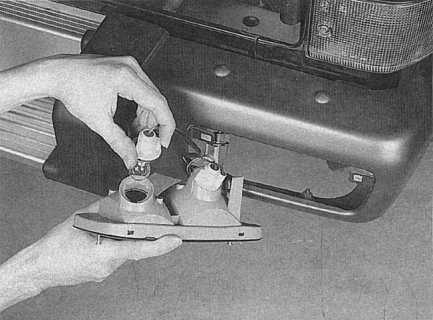

  1. Поверните патрон против часовой стрелки и извлеките его из сборки фонаря (снятие лампы переднего указателя поворота автомобилей моделей Хардтоп и Универсал показано на сопроводительной иллюстрации).
  1. Нажмите на лампу, поверните ее против часовой стрелки и извлеките из патрона.
  2. Установите лампу в патрон, предварительно проверив патрон на наличие следов коррозии, а саму лампу на соответствие номинальным требованиям по мощности и напряжению питания (см. таблицы размеров и регулировок в конце Руководства).
  3. Установите сборку комбинированного фонаря на автомобиль.

Модели Утилити (Фургон) и Мини-грузовик

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Отдайте крепежные винты и снимите линзу комбинированного фонаря с уплотнителем.
  2. Нажмите на лампу, поверните ее против часовой стрелки и извлеките из патрона.
  3. Установите лампу в патрон, предварительно проверив патрон на наличие следов коррозии, а саму лампу на соответствие номинальным требованиям по мощности и напряжению питания (см. таблицы размеров и регулировок в конце Руководства).
  4. Установите на место линзу фонаря, проследив за установки резинового уплотнителя.

Замена ламп отдельно установленных указателей поворотов (модели поздних лет выпуска)

#791B48

 ПОРЯДОК ВЫПОЛНЕНИЯ

Установка производится в обратном порядке.

  1. Предварительно проверьте патрон на наличие следов коррозии, а саму лампу на соответствие номинальным требованиям по мощности и напряжению питания (см. таблицы размеров и регулировок в конце Руководства).
  2. Установите сборку указателя на автомобиль.

Замена ламп указателей поворотов моделей Утилити (Фургон) и Мини-грузовик

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Отдайте крепежные винты и снимите линзу с уплотнителем.
  2. Нажмите на лампу, поверните ее против часовой стрелки и извлеките из патрона.
  3. Установите лампу в патрон, предварительно проверив патрон на наличие следов коррозии, а саму лампу на соответствие номинальным требованиям по мощности и напряжению питания (см. таблицы размеров и регулировок в конце Руководства).
  4. Установите на место линзу фонаря, проследив за установки резинового уплотнителя.

Обслуживание задних комбинированных фонарей

Все модели, кроме Утилити (Фургон) и Мини-грузовик)

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Отдайте крепежные винты и снимите сборку фонаря автомобиля.
14.4  Сигнальные и осветительные приборы Ниссан Patrol

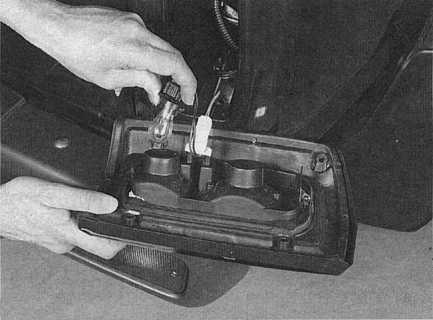

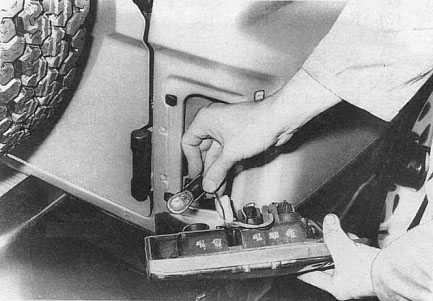

  1. Поверните патрон против часовой стрелки и извлеките его из сборки фонаря (снятие одной из ламп заднего комбинированного фонаря автомобилей моделей Хардтоп и Универсал показано на сопроводительной иллюстрации).
  1. Нажмите на лампу, поверните ее против часовой стрелки и извлеките из патрона.
  2. Установите лампу в патрон, предварительно проверив патрон на наличие следов коррозии, а саму лампу на соответствие номинальным требованиям по мощности и напряжению питания (см. таблицы размеров и регулировок в конце Руководства).
  3. Установите сборку комбинированного фонаря на автомобиль.

Модели Утилити (Фургон) и Мини-грузовик

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Отдайте кркпежные винты и снимите линзу комбинированного фонаря с уплотнителем.
  2. Нажмите на лампу, поверните ее против часовой стрелки и извлеките из патрона.
  3. Установите лампу в патрон, предварительно проверив патрон на наличие следов коррозии, а саму лампу на соответствие номинальным требованиям по мощности и напряжению питания (см. таблицы размеров и регулировок в конце Руководства).
  4. Установите на место линзу фонаря, проследив за установки резинового уплотнителя.

Модели Утилити (Фургон) и Мини-грузовик поздних лет выпуска

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Отдайте крепежные винты и снимите сборку фонаря автомобиля.
14.4  Сигнальные и осветительные приборы Ниссан Patrol
  1. Нажмите на лампу, поверните ее против часовой стрелки и извлеките из патрона (см. сопроводительную иллюстрацию).
  1. Установите лампу в патрон, предварительно проверив патрон на наличие следов коррозии, а саму лампу на соответствие номинальным требованиям по мощности и напряжению питания (см. таблицы размеров и регулировок в конце Руководства).
  2. Установите сборку комбинированного фонаря на автомобиль.

Замена ламп огней заднего хода моделей Хардтоп и Универсал поздних лет выпуска

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Отдайте крепежные винты и снимите сборку фонаря автомобиля.
14.4  Сигнальные и осветительные приборы Ниссан Patrol
  1. Нажмите на лампу, поверните ее против часовой стрелки и извлеките из патрона (см. сопроводительную иллюстрацию).
  1. Установите лампу в патрон, предварительно проверив патрон на наличие следов коррозии, а саму лампу на соответствие номинальным требованиям по мощности и напряжению питания (см. таблицы размеров и регулировок в конце Руководства).
  2. Установите сборку комбинированного фонаря на автомобиль.

Замена ламп стоп-сигналов верхнего уровня (модели поздних лет выпуска)

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. При помощи отвертки снимите отделочную накладку со сборки стоп-сигнала.
  2. Поверните патрон лампы против часовой стрелки и извлеките его из линзы.
  3. Потянув, извлеките лампу из патрона.
  4. Удостоверьтесь в отсутствии коррозии патрона и вставьте в него новую лампу.
  5. Установите патрон с лампой в линзу. Поверните патрон по часовой стрелке для фиксации его в линзе.
  6. Установите на основание сборки отделочную накладку. Вверните и надежно затяните крепежный винт.

Замена лампы подсветки номерного знака

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Отдайте крепежные винты и снимите линзу светильника вместе с уплотнителем.
14.4  Сигнальные и осветительные приборы Ниссан Patrol

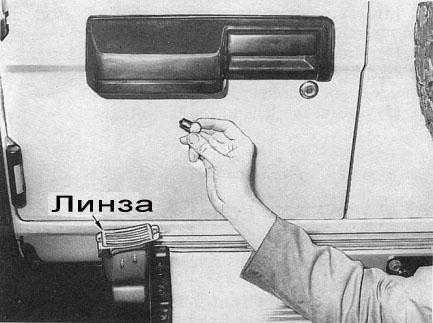

  1. Нажмите на лампу, поверните ее против часовой стрелки и извлеките из патрона (см. сопроводительную иллюстрацию - показан светильник моделей Хардтоп и Универсал).
  1. Установите лампу в патрон, предварительно проверив патрон на наличие следов коррозии, а саму лампу на соответствие номинальным требованиям по мощности и напряжению питания (см. таблицы размеров и регулировок в конце Руководства).
  2. Установите сборку комбинированного фонаря на автомобиль.

Замена лампы освещения салона при открывании дверей

Модели Утилити (Фургон) и Мини-грузовик

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Поддев маленькой отверткой, осторожно снимите плафон с корпуса светильника.
  2. Ухватившись за колбу, осторожно потяните лампу, извлекая ее из патрона.
  3. Установите лампу в патрон, предварительно проверив патрон на наличие следов коррозии. Удостоверьтесь в надежности крепления лампы, гарантирующей качество электрического контакта.
  4. Установите на место плафон светильника.

Все модели, кроме Утилити (Фургон) и Мини-грузовик

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. На моделях, оборудованных светильником квадратной формы, осторожно поддев маленькой отверткой, снимите плафон с корпуса светильника.
  2. На моделях с круглым светильником для снятия поверните плафон против часовой стрелки.
14.4  Сигнальные и осветительные приборы Ниссан Patrol

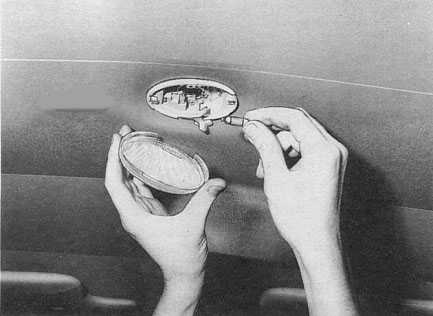

  1. Осторожно извлеките лампу фестонного типа из клеммных зажимов держателя (см. сопроводительную иллюстрацию).
  1. Установите лампу в патрон, предварительно проверив патрон на наличие следов коррозии. Удостоверьтесь в надежности крепления лампы в зажимах держателя, гарантирующей качество электрического контакта.
  2. Установите на место плафон светильника.

Замена штурманской лампы (модели поздних лет выпуска)

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Осторожно поддев отверткой, снимите плафон со сборки светильника.
14.4  Сигнальные и осветительные приборы Ниссан Patrol

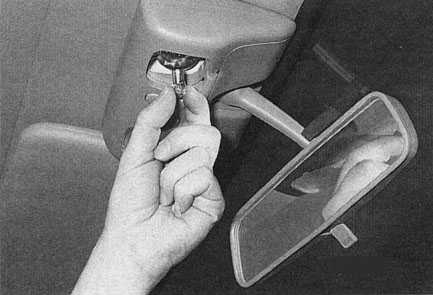

  1. Нажмите на лампу, поверните ее против часовой стрелки и извлеките ее из патрона (см. сопроводительную иллюстрацию).
  1. Установка производится в обратном порядке. Проверьте патрон на отсутствие коррозии и установите новую лампу, соответствующую снятой по рабочим параметрам (см. таблицы размеров и регулировок в конце Руководства).
  2. Установите на место плафон.
