Обслуживание рулевой колонки
Снятие и установка
Снятие
|
|
- Отсоедините отрицательный провод от батареи.
- Быстросохнущей краской пометьте положение рулевого вала по отношению к гибкой муфте. Отдайте верхний стяжной болт муфты.
- Снимите рулевое колесо.
- На моделях с регулируемым наклоном колонки опустите ее в нижнее положение.
- Отдайте винты крепления кожухов колонки. Уберите кожухи в сторону, сняв их с комбинированного подрулевого переключателя и замка зажигания.
|
|
На моделях с колонкой обычного типа необходимо отдать болты крепления верхней части колонки к панели приборов, затем колонку следует слегка опустить для снятия верхнего кожуха.
|
- Отсоедините электропроводку от замка зажигания и комбинированного подрулевого переключателя и замка зажигания (с задней их стороны).
- Отдайте нижние гайки крепления крышки отверстия, которыми нижняя часть колонки крепится к переборке двигательного отсека.
- Снимите рулевую колонку с автомобиля.
|
|
Установка
Установка производится в обратном порядке.
|
|
- Добейтесь совмещения нанесенных в процессе демонтажа меток положения рулевого вала по отношению к гибкой муфте и проследите, чтобы стяжной болт муфты попал в ответный паз на рулевом валу. Затяните стяжной болт - на данном этапе лишь от руки.
- Установите болты верхнего кронштейна/кронштейна наклона рулевой колонки и наверните гайки крышки отверстия. Удостоверьтесь, что рулевая колонка установлена без внутреннего напряжения. Затяните гайки с усилием 9 ÷ 14 Нм, а болты кронштейна с усилием 13 ÷ 18 Нм.
- Затяните стяжной болт гибкой муфты с усилием 39 ÷ 49 Нм.
- Поддомкратьте передок автомобиля и удостоверьтесь, что рулевое колесо свободно вращается от упора до упора в обоих направлениях без рывков и точек заклинивания.
|
|
Разборка
|
|
- Снимите рулевую колонку.
- Ослабьте винты крепежного хомута, отожмите вниз и поверните комбинированный подрулевой переключатель. Снимите переключатель с рулевой колонки.
- Снимите пластмассовый бандаж, отдайте болты крепления кронштейна крышки отверстия, удалите шайбы и снимите кронштейн крышки отверстия с рулевой колонки.
- При помощи специальных плоскогубцев снимите стопорное кольцо и шайбы с верхней части рулевого вала. Извлеките вал из колонки.

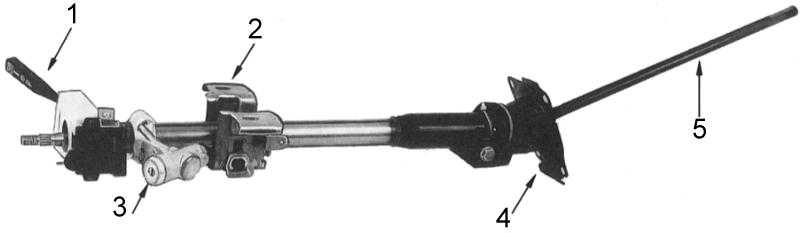

- На моделях с регулировкой наклона колонки (см. сопроводительную иллюстрацию) ослабьте болт кронштейна наклона и специальную гайку. Снимите кронштейн наклона с колонки. Складывайте компоненты кронштейна в порядке их снятия.

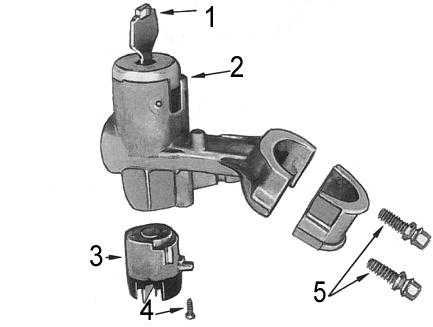

- В случае необходимости снимите замок зажигания (см. сопроводительную иллюстрацию), воспользовавшись кернером и молотком для отдавания крепежных болтов срезного типа.
|
|
Чистка и проверка состояния компонентов
|
|
- При помощи растворителя удалите с металлических компонентов следы смазки.
|
|
Не промывайте в растворителе сборки замка зажигания и комбинированного подрулевого переключателя, а также любые подшипники герметичного типа - это чревато необратимым выходом перечисленных компонентов из строя.
|
- Проверьте рулевой вал на наличие признаков износа, деформаций и прочих повреждений. Особое внимание уделите состоянию универсального (карданного) шарнира и оборудованных шлицами участков.
- Проверьте состояние стопорных колец и пружинных зажимов. Изношенные, поврежденные и растянутые компоненты замените.
- Проверьте свободу вращения нижнего подшипника.
- На колонке наклоняемого типа проверьте на наличие признаков износа и повреждений компоненты механизма регулировки наклона.
- Проверьте пластину крышки на наличие признаков износа, деформации и прочих повреждений.
- Замените все выявленные дефектные компоненты.
|
|
Сборка

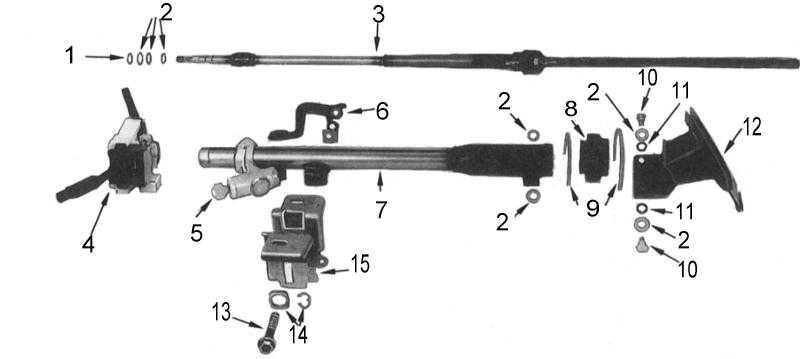

Компоненты рулевой колонки
Сборка производится в порядке, обратном порядку демонтажа.
|
|
- Перед сборкой смажьте универсальной смазкой верхний и нижний подшипники рулевого вала, а также все движущиеся компоненты механизма регулировки наклона положения колонки (если таковой предусмотрен).
- Проследите, чтобы верхнее стопорное кольцо рулевого вала, расположенное под верхним подшипником было повернуть скругленной стороной е подшипнику.
- При установке кронштейна крышки отверстия проследите за правильностью размещения шайб.Затяните осевые болты с усилием 16 ÷ 21 Нм.
- На моделях с колонкой наклоняемого типа затяните болт кронштейна наклона так, чтобы колонка плавно перемещалась при отпускании рычага управления наклоном и в то же время оставалась неподвижной при блокировке рычага.
- Установите колонку на автомобиль.
|
|
