Ниссан Патрол. Снятие и установка продольных рычагов подвески



Ниссан Патрол. Снятие и установка продольных рычагов подвески

Снятие и установка продольных рычагов подвески

Для выполнения описываемых ниже процедур потребуются пресс, подходящие оправки и трубы.

Снятие

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Поддомкратьте передок автомобиля с соответствующей стороны и установите его на подпорки, заведенные под раму шасси и сборку переднего моста.
  2. Снимите соответствующее переднее колесо.
  3. При соответствующей комплектации отдайте болты стабилизатора поперечной остойчивости и снимите кронштейн с подлежащего замене продольного рычага.
  4. Отдайте гайку с заднего конца продольного рычага, снимите шайбу и втулку (см. сопроводительную иллюстрацию). Отсоедините шаровый шарнир соединительной тяги рулевого привода от поворотного кулака с соответствующей стороны автомобиля.
12.3.4  Снятие и установка продольных рычагов подвески Ниссан Patrol 1 — гайка
2 — втулки
3 — шайбы
4 — продольный рычаг
  1. Отдайте гайки болтов крепления продольного рычага к опорному кронштейну моста.
  2. Заведите домкрат под передний мост, затем взведите его, сняв нагрузку с болтов крепления продольного рычага.
  3. Извлеките болты, выбив их при помощи латунной выколотки (поддерживайте штангу в процессе выбивания болтов)
  4. Опустите штангу, отводя ее от моста и снимите задний конец штанги с опорного кронштейна на шасси.
  5. Осмотрите продольный рычаг на наличие трещин и признаков деформации, в случае необходимости произведите замену.
  6. Проверьте состояние втулок в продольном рычаге. Дефектные втулки замените (см. сопроводительную иллюстрацию):

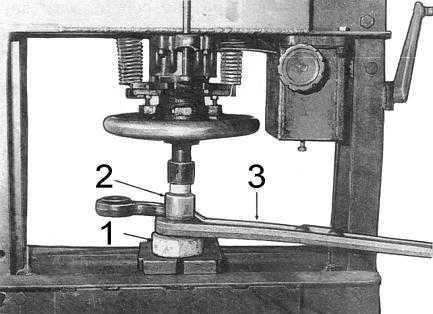

12.3.4  Снятие и установка продольных рычагов подвески Ниссан Patrol 1 — труба
2 — оправка
3 — продольный рычаг
    1. Подоприте штангу под подлежащую замене втулку отрезком трубы подходящего диаметра (втулка должна свободно проходить сквозь трубу).
    2. При помощи инструмента, оправка которого будет упираться во внутреннюю стальную трубку втулки, выжмите втулку из штанги.
    3. Смочите наружную поверхность новой втулки мыльной водой и начинайте постепенно заталкивать втулку на свое посадочное место при помощи отрезка трубы, которая будет упираться в наружную стальную трубку втулки.
    4. Удостоверьтесь в перпендикулярности посадки втулки и центральности ее расположения.

Установка

Установка производится в обратном порядке.

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Если произведена замена втулок, внимательно проверьте состояние осевых болтов штанги. Изношенные компоненты замените.
  2. Установите продольный рычаг на автомобиль, установите крепеж (гайки, шайбы и резиновые втулки), но не затягивайте его окончательно на данном этапе. Опустите автомобиль на землю.
  3. Несколько раз качните автомобиль для усадки компонентов подвески, затем затяните гайку шасси с усилием 93 ÷ 123 Нм. Гайки моста затяните с усилием 157 ÷ 216 Нм.
  4. Установите на место стабилизатор поперечной остойчивости.
