Обслуживание исполнительного цилиндра
Снятие и установка
Снятие

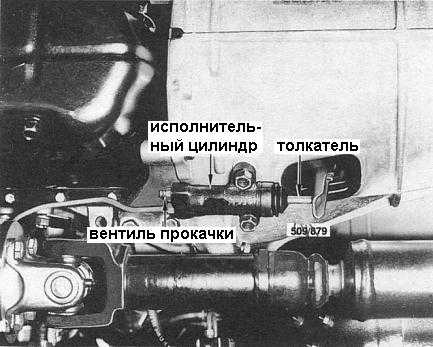

Расположение исполнительного цилиндра и сопутствующих компонентов на моделях 3.0 л
|
|
- Поддомкратьте передок автомобиля и установите его на подпорки.
- Отсоедините гидравлическую трубку от исполнительного цилиндра.
- Отдайте крепежные болты и снимите исполнительный цилиндр. На моделях 4.2 л снимите также термозащитный экран.
|
|
Установка
Установка производится в обратном порядке.
|
|
- На моделях 4.2 л проследите за правильностью расположения термозащитного экрана.
- Весь крепеж затяните с требуемым усилием.
- В заключение прокачайте гидравлическую систему.
|
|
Разборка
|
|
- После снятия исполнительного цилиндра с автомобиля снимите с его конца резиновый чехол и толкатель.
- Извлеките из цилиндра поршень, пружину и седло пружины (внутренние компоненты исполнительного цилиндра моделей 4.2 л показаны на сопроводительной иллюстрации). При возникновении проблем обстучите цилиндр деревянным бруском, либо подайте в отверстие под подсоединение гидравлической трубки воздух с низким давлением. Осторожно снимите с поршня манжету.
- Выверните из исполнительного цилиндра вентиль прокачки.
|
|
Чистка и проверка состояния
|
|
- Промойте компоненты исполнительного цилиндра метиловым спиртом.
|
|
Ни в коем случае не применяйте для этой цели бензин или минеральные спирты.
|
- Осмотрите зеркало цилиндра на наличие признаков износа, царапин, задиров и следов коррозии. В случае необходимости произведите замену.
- Проверьте также состояние поршня, дефектный замените.
- Проверьте манжету поршня и резиновый защитный чехол на наличие признаков старения материала и прочих дефектов, в случае необходимости произведите замену.
- Проверьте толкатель на наличие признаков износа, изгиб и прочие повреждения. В случае необходимости произведите замену.
- Проверьте проходимость и общее состояние вентиля прокачки. В случае необходимости прочистите вентиль, либо замените его.
- Проверьте исправность состояния поршневой пружины. В случае выявления признаков деформации, ослабления развиваемого усилия, а также при обнаружении трещин и прочих дефектов произведите замену.
|
|
Сборка
|
|
- Смажьте специальной смазкой (для резиновых компонентов) манжету поршня и зеркало цилиндра. Наденьте манжету на поршень.
- Заправьте в цилиндр седло пружины, пружину и поршень. Проследите, чтобы губки манжеты не вывернулись при установке.
- Установите на конец исполнительного цилиндра толкатель и резиновый чехол.
- Вверните вентиль прокачки, но не затягивайте его пока.
- Установите исполнительный цилиндр на автомобиль.
|
|
