Обслуживание головки цилиндров
Снятие и установка
|
|
Для выполнения описываемых ниже процедур понадобится следующее специальное оборудование: инструмент для сжатия клапанных пружин, микрометр и измеритель плоскостности (ребро стальной линейки).
|
Снятие
|
|
Головка цилиндров в принципе может быть снята в сборе с впускным трубопроводом и выпускным коллектором, однако ввиду значительности массогабаритных характеристик такой сборки составители данного Руководства рекомендуют придерживаться изложенного ниже порядка выполнения процедуры.
|
|
|
- Отсоедините отрицательный провод от батареи.
- Позаботьтесь о защите от повреждений лакокрасочного покрытия вокруг двигательного отсека.
- Опорожните систему охлаждения.
- Снимите сборку коромысел со штангами толкателей, впускной трубопровод и выпускной коллектор.
- Ослабьте шланговые хомуты и отсоедините шланги систем охлаждения и отопления, мешающие снятию головки цилиндров.
- Отдайте болт крепления регулировочной скобы генератора на головке цилиндров.
|
|
Во избежание деформации головки цилиндров не отдавайте болты ее крепления до тех пор, пока двигатель полностью не остынет.
|
|

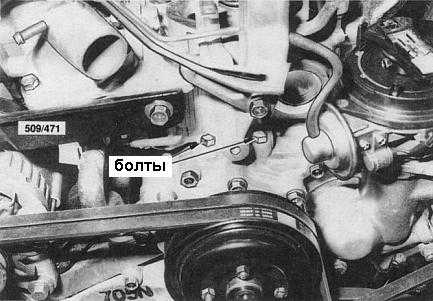

- Отдайте передние болты головки цилиндров по соседству с водяным насосом (см. сопроводительную иллюстрацию).
|

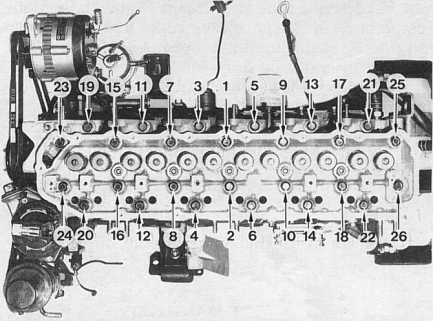

- Постепенно ослабьте болты крепления головки, действуя в порядке, обратном показанном на сопроводительной иллюстрации. При извлечении болтов следите за тем, чтобы не обронить в двигатель шайбу с болта № 23.
- При помощи ассистента извлеките головку цилиндров из двигательного отсека. Постарайтесь случайно не повредить сопрягаемые поверхности.
|
|
Установка
Установка производится в обратном порядке.
|
|
- Удостоверьтесь в абсолютности чистоты сопрягаемых поверхностей блока и головки цилиндров, - на них не должно оставаться заусениц, задиров и следов материала старой прокладки.
|

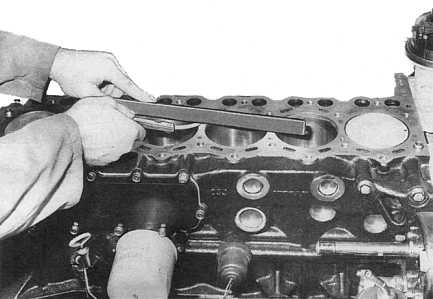

- Проверьте головку цилиндров на наличие деформаций, для чего измерьте величину ее неплоскостности по диагонали и вдоль сопрягаемой поверхности (воспользуйтесь измерителем плоскостности (ребро стальной линейки) и щупом лезвийного типа - см. сопроводительную иллюстрацию). В случае выявления признаков деформации головку следует проточить, приведя ее состояние в соответствие с нормативными требованиями (см.
таблицы размеров и регулировок в конце Руководства), либо заменить.
|
- Аналогичным образом проверьте плоскостность сопрягаемой поверхности блока цилиндров. Выполните необходимый ремонт (проточка), либо замените блок.
- Уложите новую прокладку головки на блок двигателя, проследив за правильностью совмещения ее отверстий с направляющими штифтами и рабочими отверстиями в блоке.
- Установите на блок головку цилиндров, слегка смажьте маслом резьбы болтов и шайбы и вверните крепеж.
|
|
Шайбы должны устанавливаться фасками к головкам болтов.
|
- Свободно вверните передние болты головки.
- Затяните основные крепежные болты в порядке, показанном на иллюстрации по следующей схеме:
- На первом этапе затяните болты (основные) с усилием 29 Нм;
- Далее затяните их с усилием 78 Нм;
- Полностью ослабьте болты в обратном порядке;
- Вновь затяните их с усилием 29 Нм;
- Затяните болты с усилием 64 ÷ 74 Нм, либо (что предпочтительнее) с помощью угломера еще на 69° ÷ 70°.
- Затяните передние болты головки с усилием 6.4 ÷ 7.5 Нм.
- Установите на место сборку коромысел и штанги толкателей, а также впускной трубопровод и выпускной коллектор.
- Запустите двигатель и проверьте его на утечки.
|
|
Разборка головки цилиндров
|
|
Выполнение капитального ремонта головки цилиндров требует использования специального оборудования. Приобретение или аренда такого оборудования обычно оказываются экономически невыгодными при ремонте лишь одной головки. Ввиду вышесказанного целесообразно будет поручить выполнение капитального ремонта головки цилиндров специалистам мастерской дилерского отделения компании-производителя автомобиля, либо станции техобслуживания. В некоторых фирменных мастерских можно на обменной основе приобрести сменную восстановленную головку, что позволяет значительно сократить время простоя автомобиля.
|
|
|
- Снимите головку цилиндров с двигателя.
- Снимите крышку термостата с головки цилиндров, извлеките термостат и удалите следы материала старой прокладки с сопрягаемых поверхностей.
- Перед извлечением клапанов удалите угольные отложения из камер сгорания. Это позволит минимизировать риск повреждения клапанов и их седел.
|

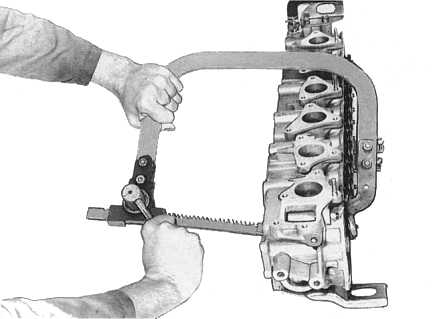

- Уложите головку цилиндров на бок и при помощи специального инструмента сожмите пружины первого из клапанов (см. сопроводительную иллюстрацию).
|

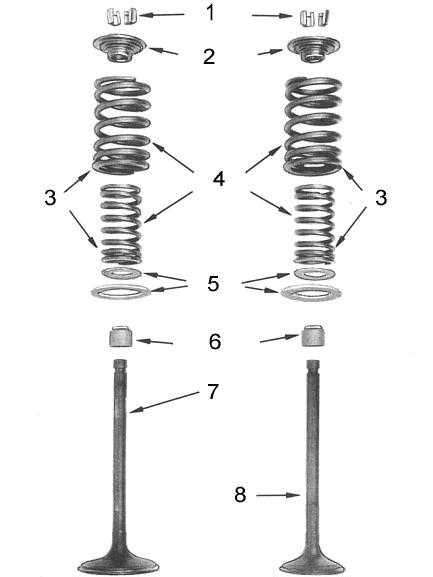

- Извлеките из тарелки клапанных пружин сухари разрезного замка (компоненты клапанов показаны на сопроводительной иллюстрации).
- Отпустите инструмент и снимите тарелку пружин, пружины и седла пружин.
- При помощи надфиля удалите видимые заусеницы и шероховатости с краев канавки под установку сухарей разрезного замка на стержне клапана, затем извлеките клапан из тела головки цилиндров.
- Действуя по описанной схеме извлеките все оставшиеся клапаны, складывая их упорядоченно с привязкой к местам установки.
|
|
Для упорядоченного складирования клапанов отлично подойдет рейка с двенадцатью пронумерованными отверстиями, в которые и следует втыкать стержнями клапаны по порядку их установки в головке.
|
- Осторожно поддевая, снимите со стержней клапанов маслоотражательные колпачки. Выбросите их.
|
|
Чистка и проверка состояния головки и ее компонентов
|
|
- Тщательно очистите клапаны и отбракуйте дефектные (с прогарами, трещинами и деформацией стержней).
- Осторожно удалите скопившиеся отложения с приемных и выпускных портов головки, стержней клапанов и их направляющих втулок. Постарайтесь не повредить сопрягаемые поверхности.
- Очистите сопрягаемую поверхность головки, каналы водяной рубашки, опору и гнездо установки термостата.
- Вымойте головку цилиндров в керосине, промойте водой из шланга, затем тщательно просушите во избежание развития коррозии.
 |

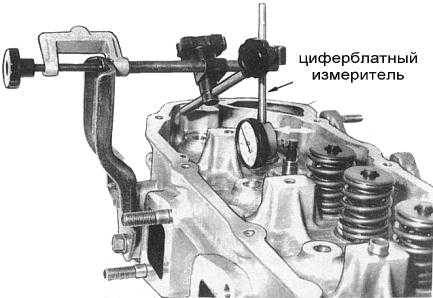

- Вставьте каждый клапан в свою направляющую втулку. Поднимите клапан так, чтобы торец его стержня выступал на 30 мм. Закрепите циферблатный измеритель таким образом, чтобы его плунжер упирался в образующую поверхность хвостовика стержня клапана (см. сопроводительную иллюстрацию).
|
|
- Покачайте клапан вперед-назад параллельно плоскости расположения коромысла. Если измеритель зафиксирует ход свыше 0.2 мм, замерьте внутренний диаметр направляющей втулки и наружный диаметр стержня клапана при помощи микрометра (см. сопроводительную иллюстрацию). Сравните результаты измерений с нормативными требованиями (см.
таблицы размеров и регулировок в конце Руководства), в случае необходимости замените изношенные компоненты. Повторите процедуры для всех клапанов.
|
|
|
Так как для снятия и установки направляющих втулок головку требуется прогреть до температуры 150° ÷ 160° С, а сами втулки после установки грамотно развернуть, выполнение этой работы желательно поручить специалисту.
|
- Замените все сферические заглушки (выжимные пробки водяной рубашки) головки цилиндров, исправность состояния которых вызывает сомнение.
- Проверьте плоскостность сопрягаемых поверхностей головки и блока цилиндров (см. подраздел
Снятие и установка). В случае необходимости проточите поверхности или замените не подлежащие восстановлению компоненты.
- Проверьте исправность функционирования термостата.
|
|
Восстановление рабочих поверхностей тарелок и седел клапанов
|
|
Данную работу должен выполнять квалифицированный механик, имеющий в своем распоряжении специальные инструменты. Составители данного Руководства рекомендуют поручить ее специалистам мастерской автосервиса.
|
|
|
- Проточите тарелку каждого из клапанов под оговоренным нормативами углом (см.
таблицы размеров и регулировок в конце Руководства). В случае необходимости сточите стержень клапана на плоскость, однако не снимайте более 0.2 мм материала. Если ширина цилиндрической части образующей поверхности тарелки (поясок) выходит за нижний допустимый предел, клапан подлежит замене.
 |
|
- Проверьте прямизну стержня клапана. В случае выявления чрезмерного изгиба также замените клапан.
- При проточке седел клапанов обязательно оснащайте резец специальной направляющей. В результате обработки должна быть получена гладкая неразрывная рабочая фаска.
- Чрезмерно изношенные седла подлежат замене.
- По завершении обработки седел ширина их рабочих фасок должна соответствовать нормативным требованиям, которые различны для впускных и выпускных клапанов (см.
таблицы размеров и регулировок в конце Руководства).
- Для проверки развитости пятна контакта смажьте рабочую поверхность тарелки клапана берлинской лазурью, затем установите клапан в головку и повращайте, прижав к седлу. После отрыва тарелки клапана на рабочей фаске седла должно образоваться равномерное неразрывное кольцо, коаксиальное оси седла. Проверьте аналогичным образом качество обработки всех клапанов/седел.
|
|
Проверка состояния клапанных пружин
|
|
- Измерьте свободную длину клапанных пружин. Сравните результаты измерений с нормативными требованиями (см.
таблицы размеров и регулировок в конце Руководства).
- Проверьте пружины на наличие признаков деформации.
- Если специального диагностического инструмента под рукой не имеется, сравните длину нагруженной пружины с таковой для новой пружины. Для этого уприте пружины торцами друг в друга, проложив между ними плоскую пластину или шайбу, затем сожмите сборку в тисках. После сведения губок тисков приблизительно на 13 мм длина исправной пружины не должна отличаться от длины новой более чем на 5%. В случае необходимости замените пружину.
|
|
Сборка головки цилиндров
Сборка производится в порядке, обратном порядку демонтажа.
|
|
- Перед началом сборки удостоверьтесь в абсолютности чистоты портов и клапанных седел - на их поверхностях не должно оставаться никаких следов посторонних материалов. Слегка смажьте маслом направляющие втулки клапанов и установите седла пружин.
- При помощи отрезка подходящей трубки посадите на направляющие втулки маслоотражательные колпачки стержней клапанов. Глубина посадки должна быть соблюдена с максимальной точностью (см. сопроводительную иллюстрацию).
- Смажьте стержни клапанов и введите их в соответствующие направляющие втулки.
- Наденьте на стержень клапана пружины и их тарелку, проследив за тем, чтобы пружины оказались обращены витками с укороченным шагом в сторону головки. Сожмите сборку при помощи специального инструмента.
- Установите в канавку на стержне сухари разрезного замка и отпустите инструмент. Слегка обстучите торец стержня молотком для усадки сухарей в канавке.
- Повторите процедуру для оставшихся клапанов. Установите головку на блок цилиндров.
|
|
