Подвеска и рулевое управление
СпецификацииОбщие параметры
Передняя подвеска
| Тип | Независимая, типа Мак-Ферсон | ||||
| Цветовая маркировка винтовых пружин | |||||
| Модели с РКПП | |||||
| Правая сторона | Красный х Оранжевый х Оранжевый | ||||
| Левая сторона | Красный х Зеленый х Зеленый | ||||
| Модели с АТ | |||||
| Правая сторона | Красный х Зеленый х Зеленый | ||||
| Левая сторона | Зеленый х Пурпурный х Пурпурный | ||||
| Диаметр прутка винтовых пружин стоечных сборок, мм | 13.4 ÷ 13.7 | ||||
| Наружный диаметр витков пружины, мм | 160 | ||||
| Свободная длина пружины, мм | 398 ÷ 418 | ||||
| Жесткость винтовой пружины, кГс/мм | 2.0 | ||||
| Диаметр штока поршня амортизатора, мм | 22 | ||||
| Диаметр поршня, мм | 32 | ||||
| Демпфирующее усилие амортизатора (при 0.3 м/с), кГс | |||||
| Растяжение | 93.2 | ||||
| Сжатие | 27.5 ÷ 43.2 | ||||
| Максимальный допустимый осевой люфт колесного подшипника, мм | 0.05 | ||||
| Диаметр штанги стабилизатора поперечной устойчивости, мм | 31.8 | ||||
| Цветовая маркировка штанги стабилизатора | Красный | ||||
| Крутящий момент нижней шаровой опоры, Нм | 0.49 ÷ 3.43 | ||||
| Допустимый вертикальный люфт нижней шаровой опоры, мм | 0 | ||||
| Тип ШРУСов | |||||
| Внутренние | ds90 | ||||
| Наружные | zf100 | ||||
| Диаметр ШРУСов, мм | 28 | ||||
| Тип смазки ШРУСов | Фирменная смазка nissan | ||||
| Количество смазки на шарнир, г | |||||
| Внутренний ШРУС | 160 ÷180 | ||||
| Наружный ШРУС | 205 ÷ 225 | ||||
| Задняя подвеска | |||||
| Тип | Многорычажная заддняя балка | ||||
| Цветовая маркировка винтовых пружин | |||||
| Правая сторона | Желтый х Серый х Зеленый | ||||
| Левая сторона | Синий х Серый х Зеленый | ||||
| Диаметр прутка винтовых пружин стоечных сборок, мм | 12.1 | ||||
| Наружный диаметр витков пружины, мм | 91.1 ÷ 100.7 | ||||
| Свободная длина пружины, мм | 300 | ||||
| Диаметр штока поршня амортизатора, мм | 12.5 | ||||
| Демпфирующее усилие амортизатора (при 0.3 м/с), кГс | |||||
| Растяжение | 93.2 | ||||
| Сжатие | 53.9 | ||||
| Максимальный допустимый осевой люфт колесного подшипника, мм | 0.05 | ||||
| Рулевое управление | |||||
| Тип | Реечное с гидроусилителем и изменяемым значением усиления в зависимости от скорости автомобиля | ||||
| Тип рулевого привода | |||||
| Модели | |||||
| с 1993 и 1994 г.г. вып. | pr26sc с гидроусилителем | ||||
| с 1995 г. вып. | pr26ac/pr26ae с гидроусилителем | ||||
| Передаточное отношение | |||||
| pr26sc | 1 : 18.7 | ||||
| pr26ac/pr26ae | 1 : 18.1 | ||||
| Количество оборотов рулевого колеса (от упора до упора) | |||||
| pr26sc | 3.2 | ||||
| pr26ac/pr26ae | 3.1 | ||||
| Максимальный допустимый осевой люфт рулевого колеса (все модели), мм | 0 | ||||
| Максимальный допустимый радиальный люфт рулевого колеса (все модели), мм | 35 | ||||

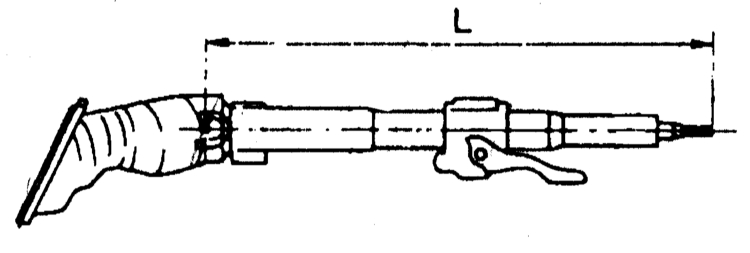

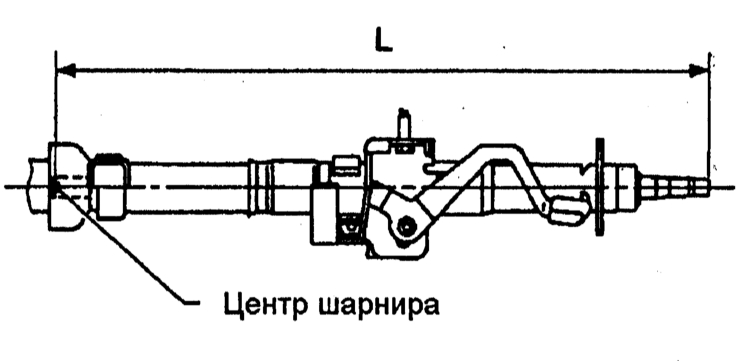

| Длина рулевой колонки “l”, мм | |||||
|
|||||
| pr26sc | 581.0 ÷ 582.8 | ||||
| pr26ac/pr26ae | 525.9 ÷ 528.1 | ||||
| Тип гидравлической жидкости pas | См. Главу Настройки и текущее обслуживание | ||||

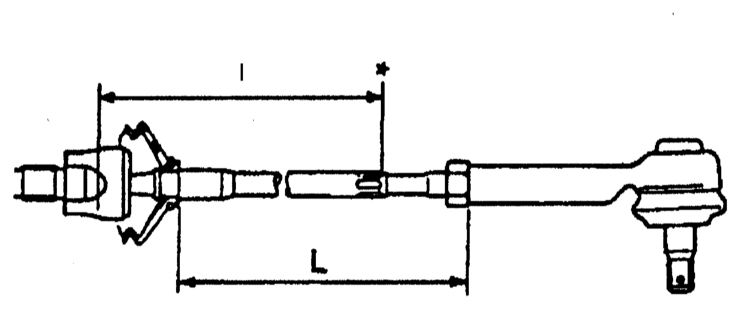

| Стандартная длина рулевой тяги (l), мм | 202.7 | ||||
|
|||||
|
|||||

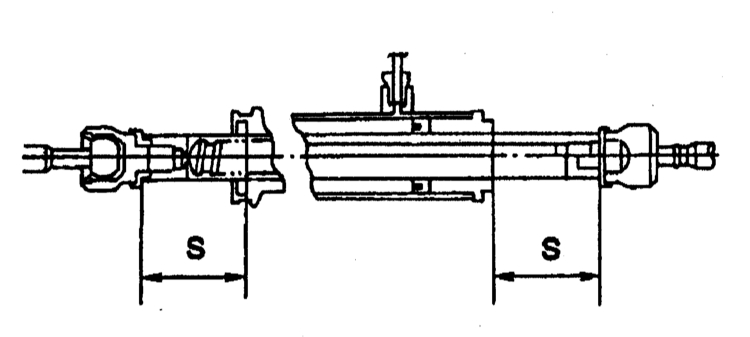

| Величина хода рулевой рейки “s”, мм | 70.5 | ||||
| Усилия затягивания резьбовых соединений | Нм | ||||
| Передняя подвеска | |||||
| Гайки крепления шаровой опоры к рычагу управления (модели 1993 и 1994 г.г. вып.) | 76 ÷ 109 | ||||
| Гайка крепления шаровой опоры к поворотному кулаку | |||||
| Модели 1993 и 1994 г.г. вып. | 71 ÷ 86 | ||||
| Модели с 1995 г. вып. | 62 ÷ 76 | ||||
| Рычаг управления подвески | |||||
| Гайка осевого болта | |||||
| Модели 1993 и 1994 г.г. вып. | 88 ÷ 118 | ||||
| Модели с 1995 г. вып. | 118 ÷ 147 | ||||
| Болты крепления хомута/косынки/пальца задней втулки (модели 1993 и 1994 г.г. вып.) | 118 ÷ 147 | ||||
| Болты пальца втулки (модели с 1995 г. вып.) | 118 ÷ 147 | ||||
| Болты хомута задней втулки (модели с 1995 г. вып.) | 118 ÷ 147 | ||||
| Стабилизатор поперечной устойчивости | |||||
| Гайка крепления стойки к штанги стабилизатора | |||||
| Модели 1993 и 1994 г.г. вып. | 41 ÷ 51 | ||||
| Модели с 1995 г. вып. | 16 ÷ 22 | ||||
| Гайка крепления стойки стабилизатора к рычагу управления подвески | |||||
| Модели 1993 и 1994 г.г. вып. | 16 ÷ 22 | ||||
| Модели с 1995 г. вып. | 41 ÷ 47 | ||||
| Болты крепежного хомута штанги стабилизатора поперечной устойчивости | |||||
| Модели 1993 и 1994 г.г. вып. | 31 ÷ 42 | ||||
| Модели с 1995 г. вып. | 49 ÷ 59 | ||||
| Стоечные сборки | |||||
| Болты/гайки крепления стойки к поворотному кулаку | |||||
| Модели 1993 и 1994 г.г. вып. | 157 ÷ 167 | ||||
| Модели с 1995 г. вып. | 140 ÷ 159 | ||||
| Гайки верхней опоры стойки | 39 ÷ 54 | ||||
| Гайка штока поршня амортизатора | |||||
| Модели 1993 и 1994 г.г. вып. | 59 ÷ 78 | ||||
| Модели с 1995 г. вып. | 59 ÷ 88 | ||||
| Задняя подвеска | |||||
| Модели 1993 и 1994 г.г. вып. | |||||
| Болты крепления тормозного щита к ступичной сборке (модели с барабанными тормозными механизмами задних колес) | 38 ÷ 52 | ||||
| Болты крепления брызгозащитного экрана дискового тормозного механизма | 38 ÷ 52 | ||||
| Гайка крепления сборки ступицы с колесным подшипником | 186 ÷ 255 | ||||
| Рычаги задней подвески | |||||
| Поперечные рычаги | |||||
| Гайки крепления поперечного рычага к поперечной балке | 88 ÷ 118 | ||||
| Гайки крепления поперечного рычага к ступичной сборке | 88 ÷ 118 | ||||
| Болты/гайки крепления обоих концов продольного рычага подвески | 88 ÷ 118 | ||||
| Болты крепления кронштейна продольного
рычага к стойке подвески |
59 ÷ 78 | ||||
| Стабилизатор поперечной устойчивости | |||||
| Гайки крепежного хомута втулки стабилизатора | 31 ÷ 42 | ||||
| Гайки крепления стойки стабилизатора к шасси | 41 ÷ 47 | ||||
| Болты крепления штанги стабилизатора к кронштейну продольного рычага подвески | 59 ÷ 78 | ||||
| Стоечные сборки | |||||
| Верхние крепежные гайки | 42 ÷ 54 | ||||
| Гайка штока поршня амортизатора | 59 ÷ 78 | ||||
| Модели с 1995 г. вып. | |||||
| Стоечная сборка | |||||
| Гайка штока поршня | 18 ÷ 24 | ||||
| Гайки верхней опоры амортизатора | |||||
| Модели с 1995 по 1998 г.г. вып. | 16 ÷ 19 | ||||
| Модели 1999 г. вып. | 16 ÷ 22 | ||||
| Гайка/болт нижней опоры амортизатора | |||||
| Модели с 1995 по 1998 г.г. вып. | 98 ÷ 118 | ||||
| Модели 1999 г. вып. | 108 ÷ 127 | ||||
| Поперечная реактивная штанга и шток управления | |||||
| Гайка крепления реактивной штанги к сборке заднего моста | 98 ÷ 118 | ||||
| Болт/гайка крепления реактивной штанги к шасси | 98 ÷ 118 | ||||
| Болт/гайка крепления штока управления к реактивной штанге | |||||
| Модели с 1995 по 1998 г.г. вып. | 59 ÷ 78 | ||||
| Модели 1999 г. вып. | 79 ÷ 98 | ||||
| Гайка крепления штока управления к сборке заднего моста | 98 ÷ 118 | ||||
| Болт/гайка крепления продольного рычага подвески к шасси | |||||
| Модели с 1995 по 1998 г.г. вып. | 98 ÷ 118 | ||||
| Модели 1999 г. вып. | 108 ÷ 127 | ||||
| Болты крепления брызгозащитного экрана дискового тормозного механизма | 22 ÷ 29 | ||||
| Гайка крепления сборки ступицы с колесным подшипником | 186 ÷ 255 | ||||
| Рулевое управление | |||||
| Болты крепления модуля подушки безопасности (с головками типа torx) | 15 ÷ 25 | ||||
| Болты и гайки крепления опорного кронштейна рулевого механизма | 73 ÷ 97 | ||||
| Стяжной болт карданного шарнира рулевого вала | 24 ÷ 29 | ||||
| Гайка крепления рулевого колеса | |||||
| Модели с 1995 по 1998 г.г. вып. | 29 ÷ 39 | ||||
| Модели 1999 г. вып. | 33 ÷ 39 | ||||
| Гайка крепления наконечника рулевой тяги к поворотному кулаку | |||||
| Модели 1993 и 1994 г.г. вып. | 29 ÷ 39 | ||||
| Модели 1995 и 1996 г.г. вып. | 63 ÷ 73 | ||||
| Модели с 1997 по 1999 г.г. вып. | 29 ÷ 39 | ||||
| Полый болт штуцерного разъема крепления напорной гидравлической линии к рулевому насосу | 69 | ||||
| д-1 Гайка крепления верхней опоры стойки (39 ÷ 54 Нм)
д-2 Гайка штока поршня амортизатора (59 ÷ 78 Нм) д-3 Гайка хомута крепления штанги стабилизатора поперечной устойчивости (31 ÷ 42 Нм) д-4 Болт крепления хомута (31 ÷ 42 Нм) д-5 Гайка крепления стойки стабилизатора к штанге (41 ÷ 47 Нм) д-6 Болты (118 ÷ 147 Нм) д-7 Гайка (88 ÷ 118 Нм) д-8 Гайка (16 ÷ 22 Нм) д-9 Гайка (157 ÷ 167 Нм) д-10 Болт (54 ÷ 72 Нм) д-11 Болт (118 ÷ 147 Нм) д-12 Корончатая гайка шарового пальца (71 ÷ 86 Нм) д-13 Гайка (76 ÷109 Нм) д-14 Ступичная гака (235 ÷ 314 Нм) |
|||||
