Снятие и установка компонентов привода переключения передач

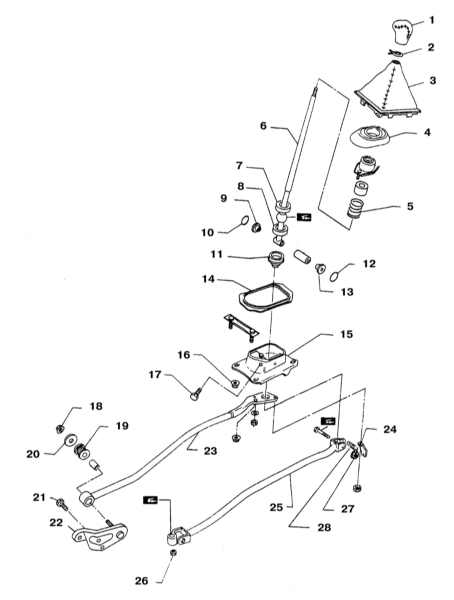

Компоненты привода переключения передач
|
|
1 — Рукоятка рычага переключения
2 — Фиксатор защитного чехла
3 — Защитный чехол рычага
4 — Пыльник
5 — Пружина
6 — Рычаг переключения передач
7 — Верхний подшипник
8 — Нижний подшипник
9 — Втулка
10 — Кольцо
11 — Пыльник
12 — Кольцо
13 — Втулка
14 — Резиновая прокладка
|
15 — Держатель
16 — Гайка (12 ÷ 15 Нм)
17 — Болт (4.4 ÷ 5.9 Нм)
18 — Гайка (35 ÷ 47 Нм)
19 — Втулка
20 — Шайба
21 — Болт (27 ÷ 36 Нм)
22 — Держатель опорной штанги
23 — Опорная штанга
24 — Подвеска возвратной пружины
25 — Шток управления
26 — Гайка (14 ÷ 18 Нм)
27 — Гайка (16 ÷ 21 Нм)
28 — Возвратная пружина
|
СНЯТИЕ
|
|
|
|
Некоторые из рассматриваемых
моделей оборудованы системой дополнительной безопасности (srs).
Прежде чем приступать к обслуживанию компонентов, расположенных
по близости от подушек безопасности, обязательно отключайте
систему srs (см. Главу
Бортовое
электрооборудование).
|
1. Отсоедините отрицательный провод от батареи. На моделях, оборудованных
srs также отсоедините от батареи положительный провод, затем обождите
не менее трех минут, лишь после этого можете приступать к выполнению
процедуры.
|
|
Если установленная
на автомобиле стереосистема оборудована охранным кодом, прежде
чем отсоединять батарею удостоверьтесь в том, что располагаете
правильной комбинацией для ввода аудиосистемы в действие!
|
2. Поддомкратьте автомобиль и установите его на подпорки. Снимите
каталитический преобразователь и термозащитный экран.
|
3. Отсоедините от трансмиссии опорную штангу и шток управления.
|
|

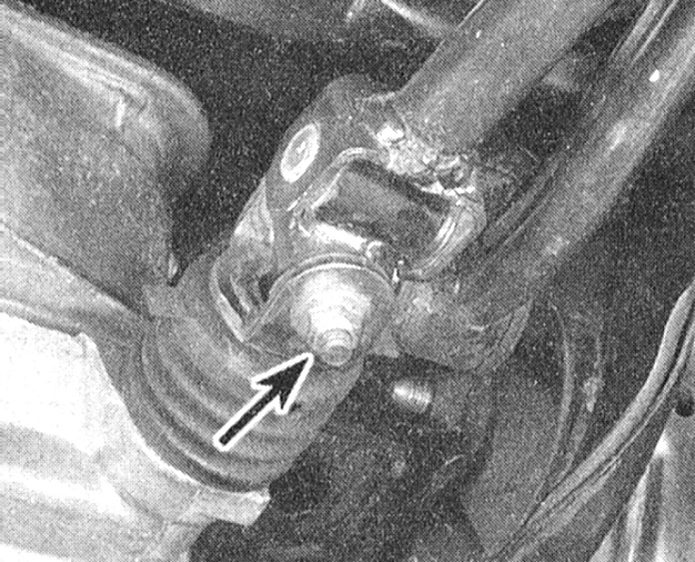

4. Отдайте гайку болтового соединения крепления штока управления

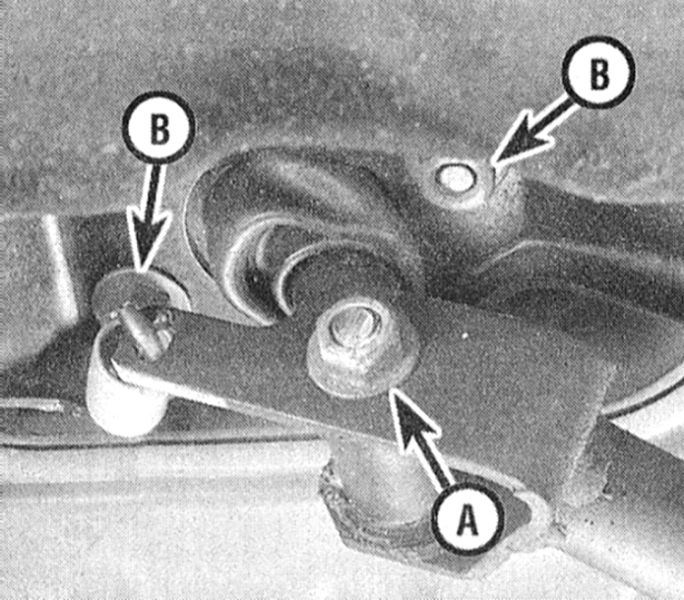

переключением к рычагу переключения передач. Отсоедините возвратную
пружину и отдайте гайки крепления опорной штанги к гнезду
рычага и весовому демпферу. Снимите сборку привода переключения
передач. Проверьте состояние втулок с обоих концов опорной
штанги и штока управления. В случае выявления трещин замените
вышедшие из строя компоненты.
|
|

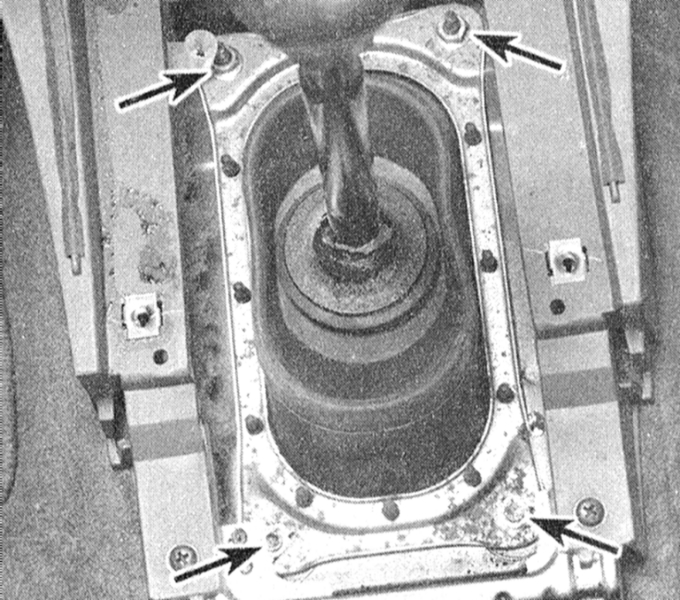

5. Снимите консоль (см. Главу
Кузов). Отсоедините защитный чехол рычага
от панели пола, высвободите рычаг переключения передач и снимите
с него чехол, седло, изолятор и приемное гнездо. Внимательно
проверьте состояние всех компонентов, в случае выявления трещин,
порезов, деформаций и прочих механических повреждений произведите
соответствующие замены. Особое значение имеет безупречность
состояния приемного гнезда рычага и его седла, - чрезмерный
износ данных компонентов приводит к затруднениям при переключении
передач. Порванный или порезанный большой защитный чехол рычага
также разумно будет заменить.
|
|
|
УСТАНОВКА
|
|
|
Установка производится в обратном порядке. Не забывайте смазывать
все упорные и трущиеся поверхности, включая сферическую опору рычага
и внутреннюю поверхность ее приемного гнезда силиконовой смазкой.
Смажьте также втулки штока управления и опорной штанги. Проследите
за надежностью затягивания крепежа.
|
|
