Снятие и установка топливного насоса

См. предупреждения в начале Раздела Сбрасывание давления в системе питания.

СНЯТИЕ

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Сбросьте давление в системе питания (см. Раздел Сбрасывание давления в системе питания) и снимите крышку с заливной горловины топливного бака.
2. Снимите заднее сиденье (см. Главу Кузов).

6.5 Снятие и установка топливного насоса Ниссан Maxima QX

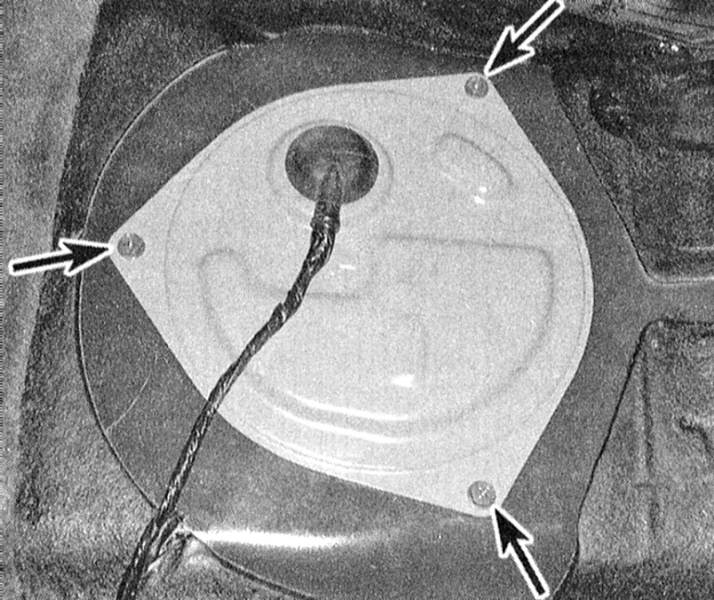

3. Снимите крышку доступа к сборке топливного насоса/датчика расхода топлива. Отсоедините от сборки электропроводку и отведите жгут в сторону.

6.5 Снятие и установка топливного насоса Ниссан Maxima QX

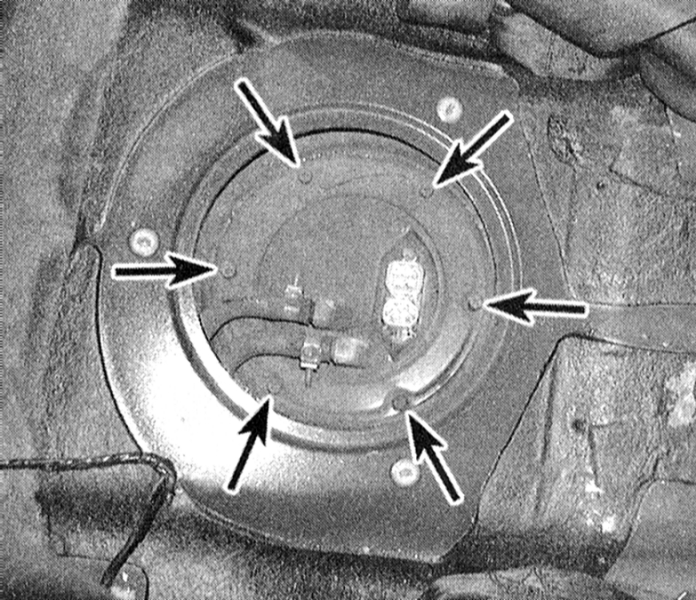

4. Отсоедините от сборки линии подачи и возврата топлива, выверните крепежные винты. На моделях с 1995 г. вып. отдайте стопорное кольцо.


Модели 1993 и 1994 г.г. вып.

 ПОРЯДОК ВЫПОЛНЕНИЯ

6.5 Снятие и установка топливного насоса Ниссан Maxima QX

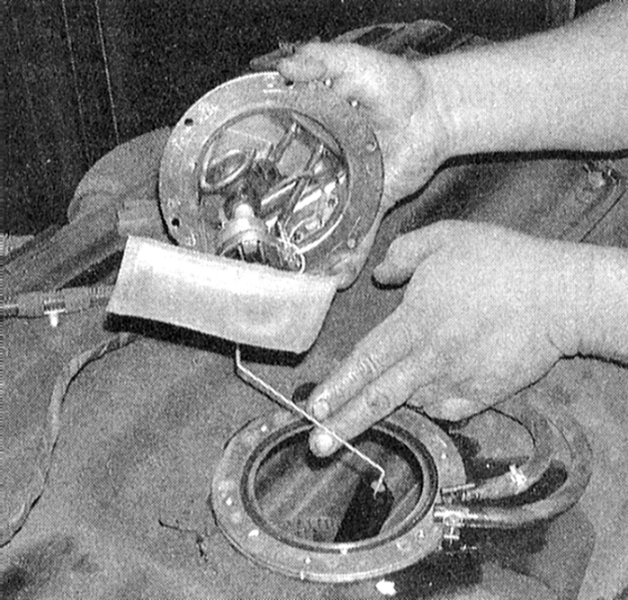

1. Аккуратно извлеките сборку бензонасоса с датчиком расхода топлива из топливного бака.

Постарайтесь не повредить поплавок и не погнуть его рычаг.

6.5 Снятие и установка топливного насоса Ниссан Maxima QX

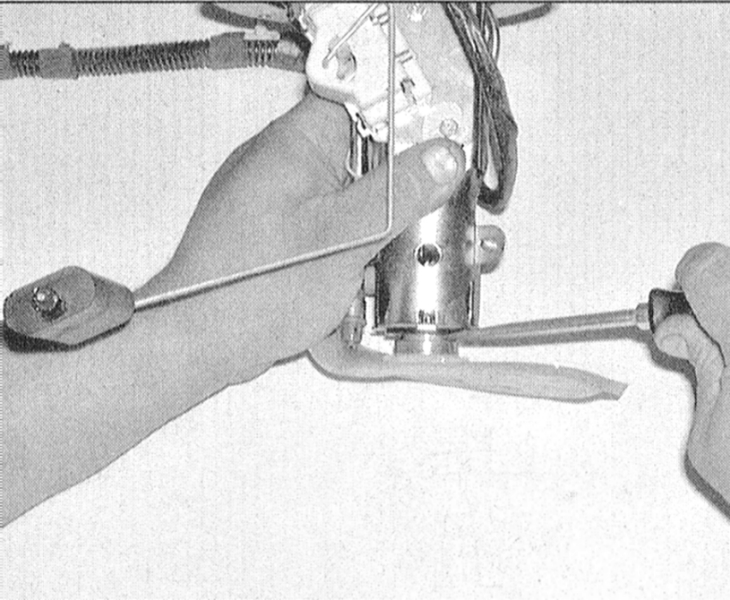

2. Аккуратно поддев, снимите сетчатый фильтр топливозаборника бензонасоса.

6.5 Снятие и установка топливного насоса Ниссан Maxima QX

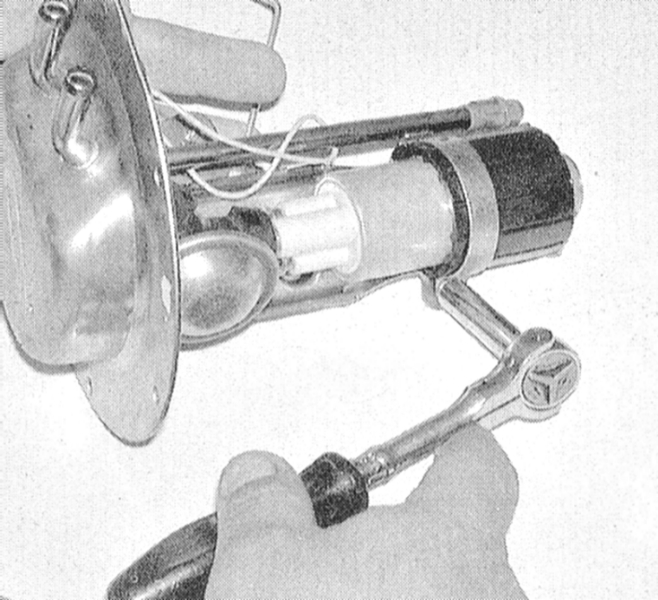

3. Отпустите стяжной болт крепежного хомута сборки.

6.5 Снятие и установка топливного насоса Ниссан Maxima QX

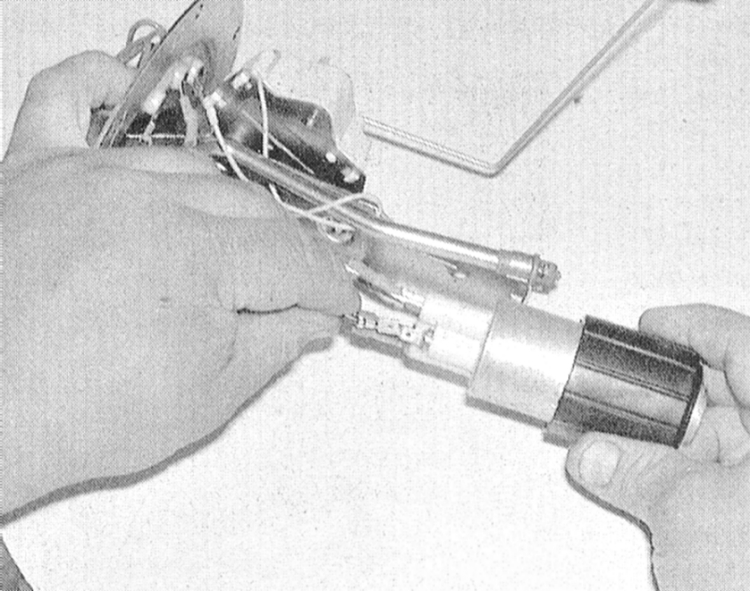

4. Отпустите нижний хомут крепления топливного шланга, отсоедините электропроводку и высвободите насос из несущего кронштейна сборки.


Модели с 1995 г. вып.

 ПОРЯДОК ВЫПОЛНЕНИЯ

6.5 Снятие и установка топливного насоса Ниссан Maxima QX

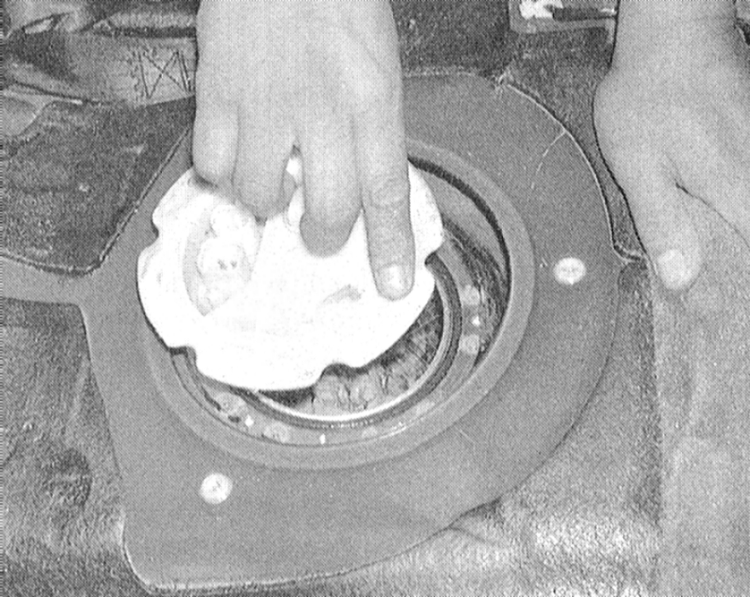

1. Аккуратно высвободите сборку датчика расхода топлива из топливного бака, подняв ее как можно выше.

6.5 Снятие и установка топливного насоса Ниссан Maxima QX

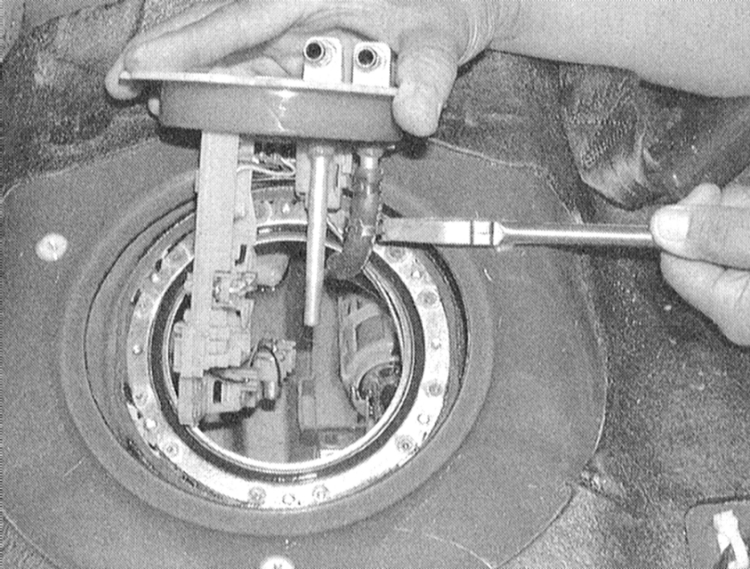

2. Сдвиньте вниз крепежный хомут и отсоедините шланг от штуцера с нижней стороны крышки.

6.5 Снятие и установка топливного насоса Ниссан Maxima QX

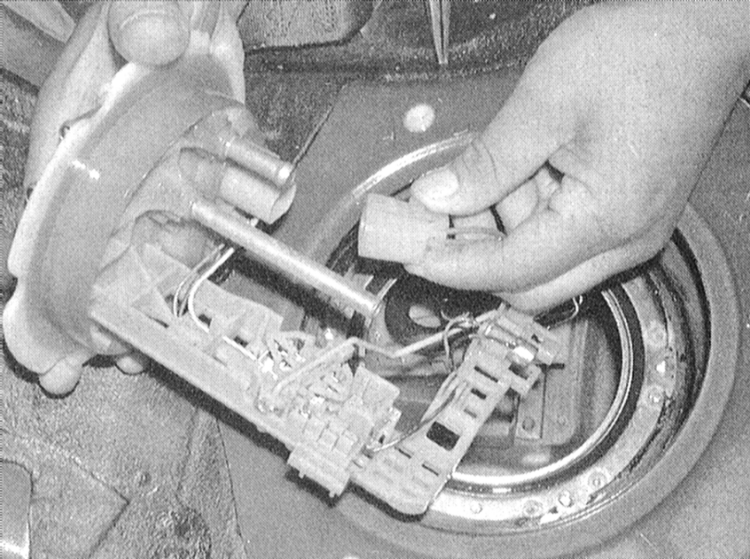

3. Отсоедините от крышки электропроводку топливного насоса.

4. Отведите сборку датчика расхода топлива с крышкой в сторону.

Постарайтесь не повредить поплавок и не погнуть его рычаг.

6.5 Снятие и установка топливного насоса Ниссан Maxima QX

5. Просунув руку внутрь топливного бака через отверстие доступа, отпустите фиксатор крепления кожуха бензонасоса и извлеките сборку последнего из бака.

6. Аккуратно поддев, снимите с насоса сетчатый фильтр топливозаборника. Проверьте фильтр на наличие признаков загрязнения и нарушения проходимости. Отсоедините шланг от выпускного штуцера насоса.

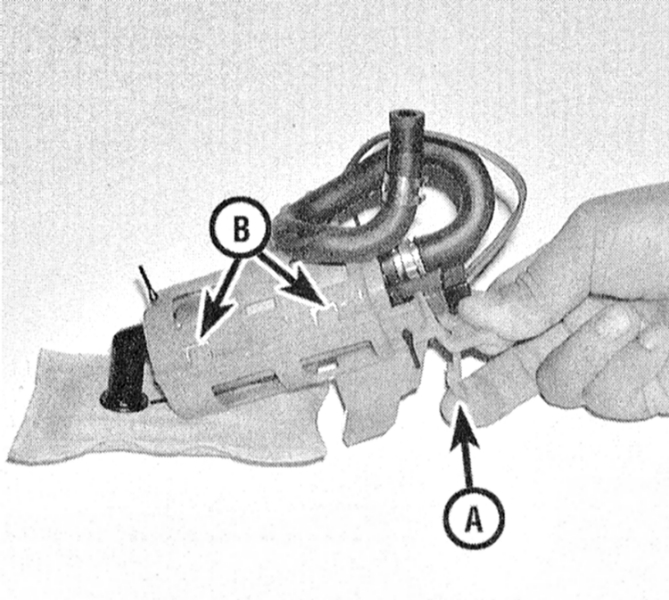

7. Отожмите стопорные язычки и расчлените кожух насосной сборки на две половины. Извлеките насос из кожуха.

УСТАНОВКА

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Сборка производится в порядке, обратном порядку демонтажа компонентов.
2. Не забудьте зачистить сопрягаемую поверхность посадочного фланца сборки и канавку под установку уплотнительного кольца на бензобаке.
3. Заменив уплотнительное кольцо, заправьте сборку в бак.
4. Проследите за порядком подсоединения топливных линий и ориентации их относительно сборки и бака. Прочно затяните крепежные винты.
5. Восстановите исходное подсоединение электропроводки, установите на место крышку доступа к сборке и заднее сиденье.
