Снятие и установка крышек головок цилиндров
СНЯТИЕ
|
|
|
Отсоедините отрицательный провод от батареи.
|
|
Если установленная на автомобиле стереосистема
оборудована охранным кодом, прежде чем отсоединять батарею
удостоверьтесь в том, что располагаете правильной комбинацией
для ввода аудиосистемы в действие!
|
|
|
Крышка передней головки цилиндров
|
|
|

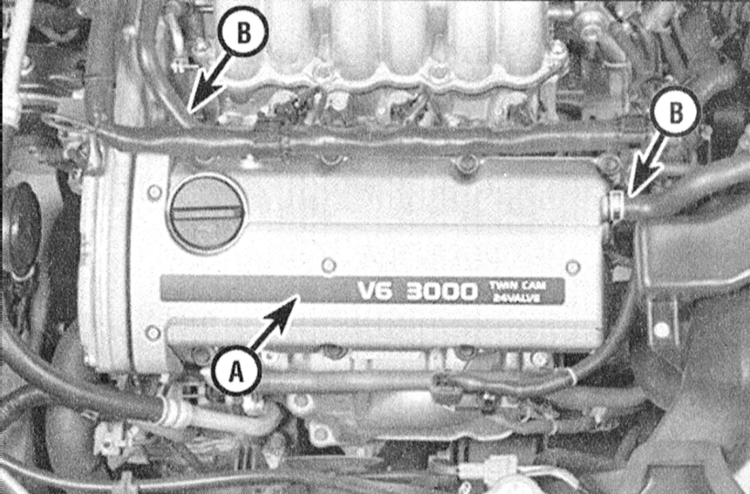

1. Снимите вентиляционные шланги и крышку катушечных сборок.
|
2. Снимите катушки зажигания (см. Главу
Электрооборудование
двигателя).
|

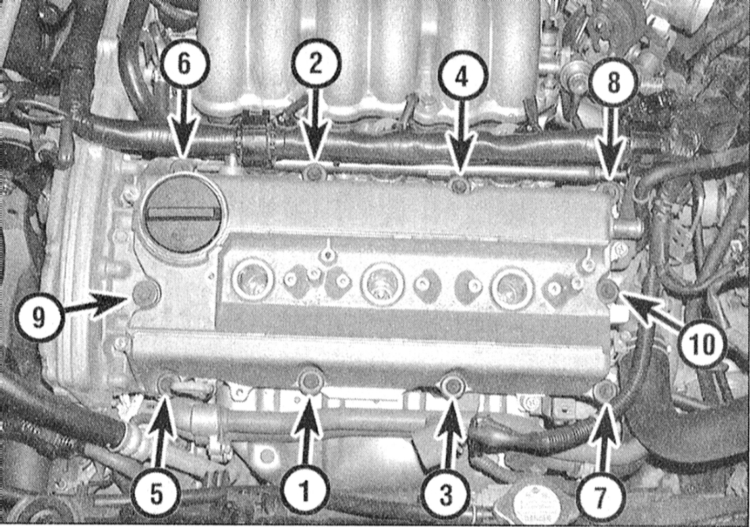

3. Действуя в порядке обратном показанному на иллюстрации
, выверните болты крепления крышки головки цилиндров.
|
4. Снимите крышку.
|
|
Для отделения “прикипевшей” крышке обстучите ее
молотком через деревянный брусок. Ни в коем случае не поддевайте
крышку рычагом под сопрягаемую поверхность!
|
|
|
Крышка задней головки цилиндров
|
|
|
1. Снимите верхнюю секцию впускного трубопровода
(нагнетательную камеру) (см. Раздел
Снятие и установка впускного трубопровода).
2. Снимите с задней крышки сборки катушек зажигания (см. Главу
Электрооборудование
двигателя).
3. Отпустив крепежные хомуты, отсоедините от крышки вентиляционные
шланги.
4. Отсоедините шланг pcv и электропроводку, мешающую снятию крышки.
|
|
5. Действуя в порядке обратном показанному на иллюстрации,
выверните болты крепления крышки головки цилиндров.
|
6. Снимите крышку.
|
|
Для отделения “прикипевшей” крышке обстучите ее
молотком через деревянный брусок. Ни в коем случае не поддевайте
крышку рычагом под сопрягаемую поверхность!
|
|
|
УСТАНОВКА
Обе крышки
|
|
|
1. Сопрягаемые поверхности головок цилиндров и их крышек должны
быть абсолютно чистыми и сухими. При помощи скребка удалите все
следы старого герметика и фрагменты разрушенной прокладки, затем
протрите поверхности смоченной в ацетоне ветошью. Присутствие на
сопрягаемых поверхностях следов масла может привести к развитию
утечек.
2. В случае необходимости прогоните резьбу крепежных болтов подходящей
леркой, восстанавливая поврежденные витки и удаляя ржавчину и следы
старого герметика. Метчиком соответствующего размера прогоните резьбовые
отверстия в головке.
|

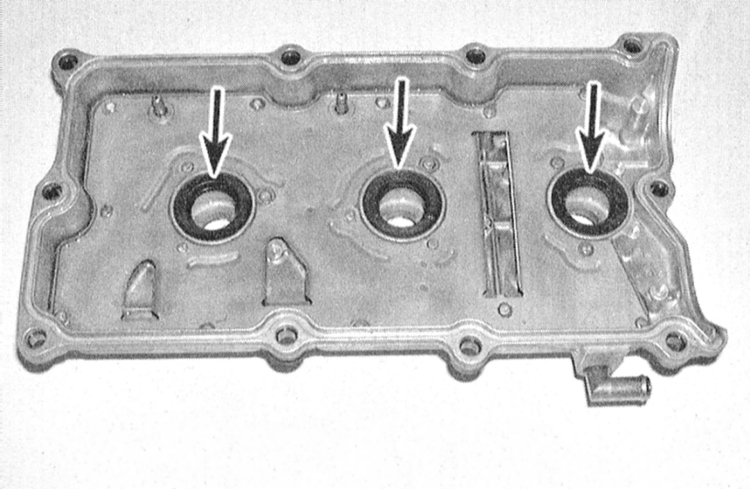

3. Проверьте состояние посаженных в крышки головок цилиндров
уплотнительных шайб направляющих трубок свечей зажигания,
в случае необходимости произведите замену.
|
4. Заполните канавку на сопрягаемой поверхности крышки герметиком
rtv, также наложите герметик в углы стыков крышки с крышкой передних
подшипников распределительных валов. Уложите поверх герметика новую
уплотнительную прокладку. Дайте герметику немного подсохнуть и зафиксировать
тем самым прокладку на крышке.
5. Аккуратно прижмите крышку к головке цилиндров и вверните крепежные
болты.
|
|
6. Двигаясь в строго определенном порядке, в три-четыре этапа
затяните болты с требуемым усилием.
|
7. Дальнейшая сборка производится в порядке, обратном порядку демонтажа
компонентов.
8. Запустите двигатель и проверьте его на наличие признаков развития
утечек.
|
|
