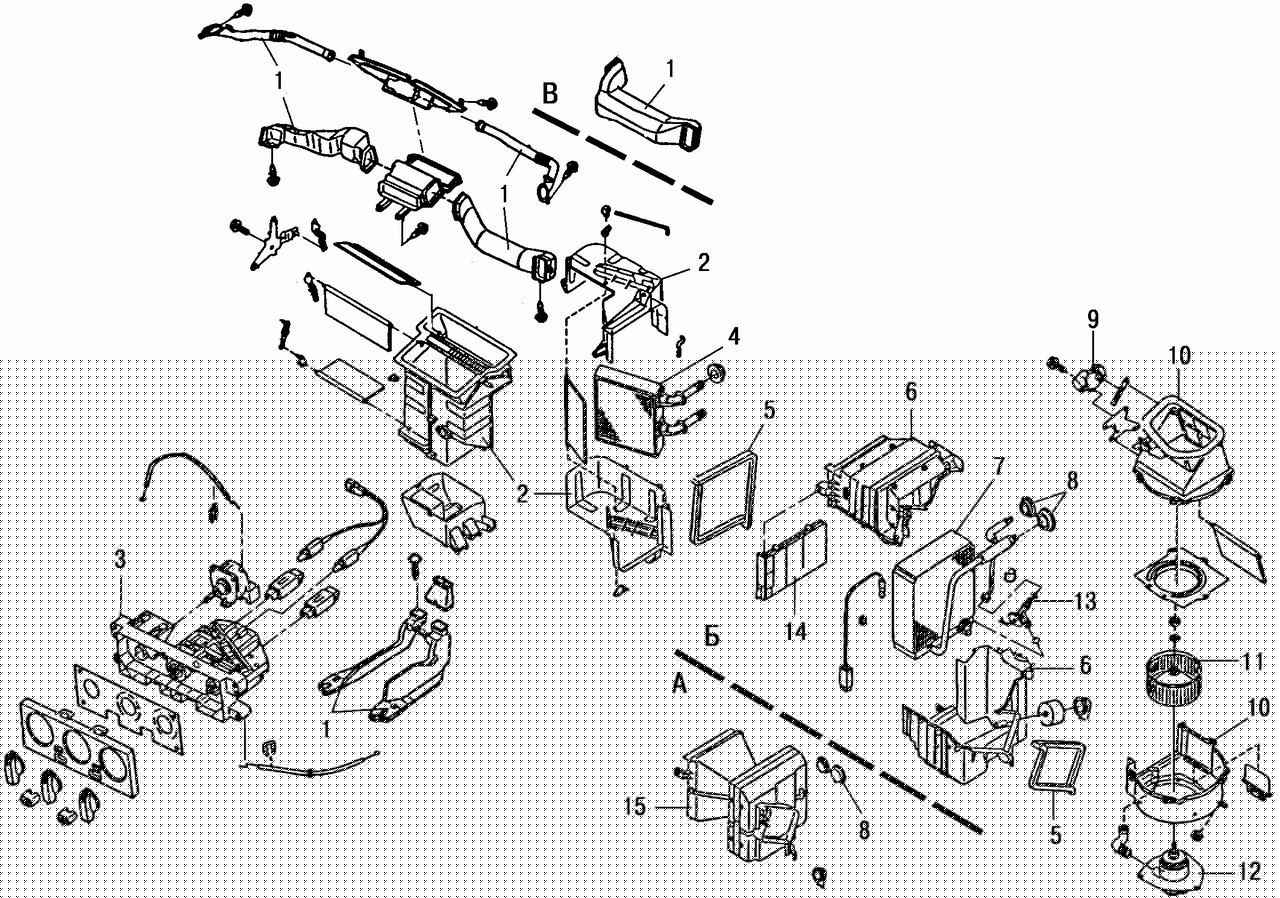

Рис. 9.43. Система отопления, кондиционирования и вентиляции: А — без кондиционера; Б — с кондиционером; В — с модулем подушки безопасности; 1 — воздухопровод; 2 — кожух отопителя; 3 — панель органов управления вентиляцией, отоплением и кондиционером; 4 — радиатор отопителя; 5 — уплотнительная прокладка; 6 — кожух испарителя; 7 — испаритель; 8 — резиновые уплотнительные втулки для шлангов и трубопроводов; 9 — привод заслонки воздухораспределения; 10 — воздухозаборник; 11 — крыльчатка вентилятора; 12 —электродвигатель вентилятора; 13 — редукционный клапан; 14 — воздушный фильтр вентиляции салона (с кондиционером); 15 — кожух вентилятора
|
