9.4.2 Замена тормозных колодок Ниссан Almera

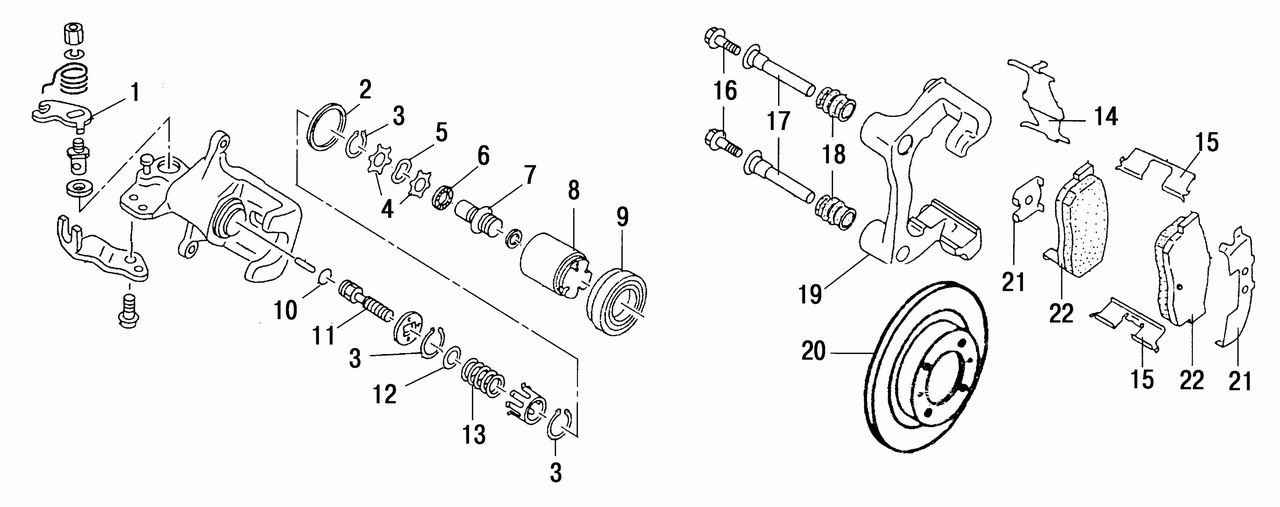

Рис. 7.3. Дисковый тормозной механизм задних колес типа CL7HB: 1 — рычаг привода стояночного тормоза; 2 — уплотнительное кольцо;
3  — стопорное кольцо; 4 — распорки; 5 — фасонная шайба; 6 — подшипник; 7 — шток поршня; 8 — поршень; 9 — пылезащитная манжета; 10 — уплотнительное кольцо; 11 — шток; 12 — упорная шайба пружины; 13 — пружина; 14 — прижимная пружина; 15 — прижимная прокладка колодок; 16 — болты крепления направляющих пальцев; 17 — направляющие пальцы тормозных колодок; 18 — защитные чехлы пальцев; 19 — направляющая тормозных колодок; 20 — тормозной диск; 21 — противошумная прокладка; 22 — тормозная колодка


9.4.2 Замена тормозных колодок Ниссан Almera

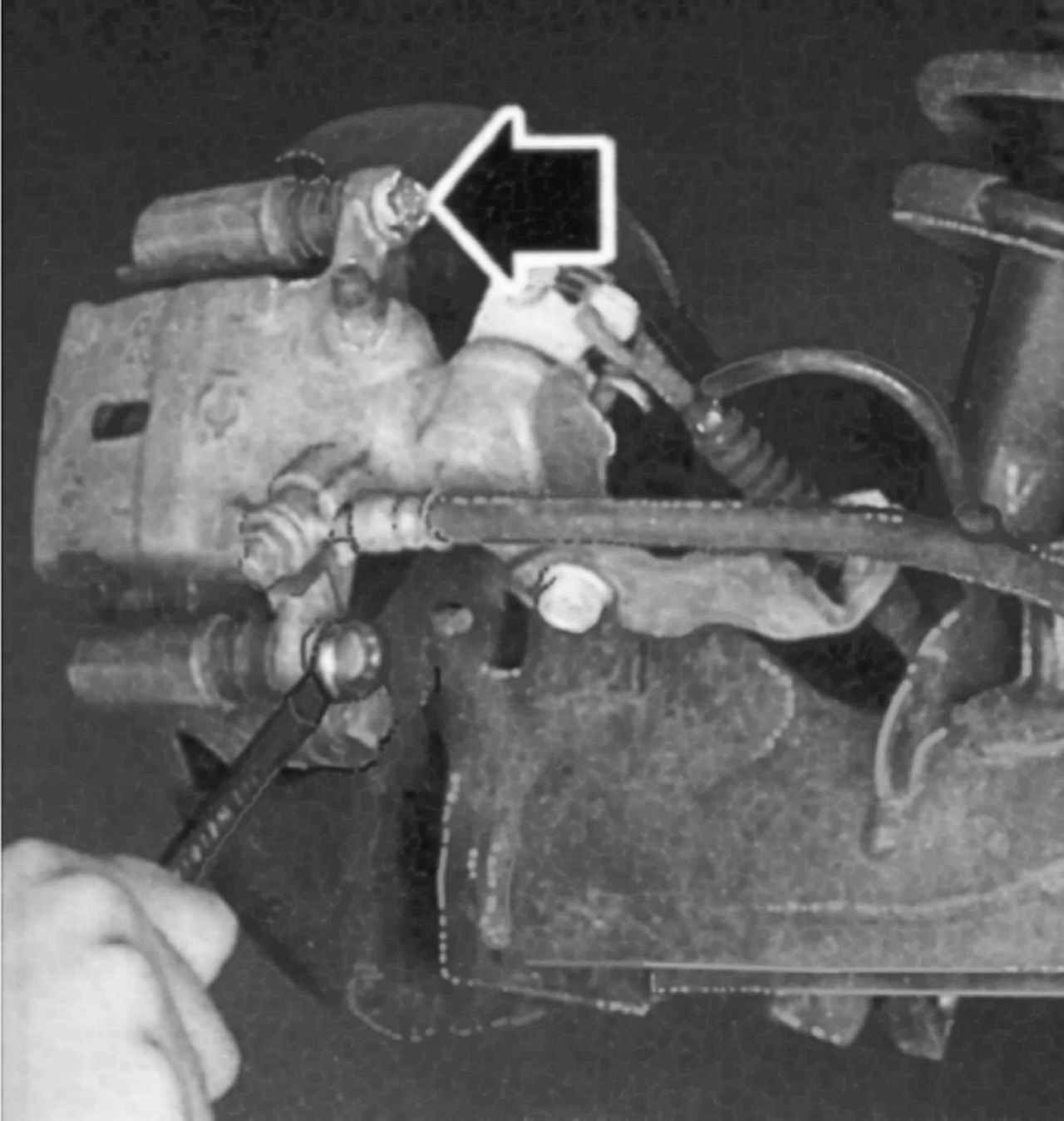

Рис. 7.10. Болты крепления пальца направляющей тормозных колодок


При работе руководствуйтесь рис. 7.3. Операция по замене задних колодок аналогична описанной выше для колодок передних колес.

9.4.2 Замена тормозных колодок Ниссан Almera
Рис. 7.11. Снятие тормозных колодок


Рис. 7.10 и 7.11 дают необходимые пояснения
