Передняя подвеска — независимая с поперечными рычагами и телескопическими гидравлическими амортизаторными стойками Мак-Ферсон с витыми цилиндрическими пружинами, со стабилизатором поперечной устойчивости. Нижние рычаги крепятся к поперечине передней подвески. В верхней опоре телескопической стойки расположен резиновый буфер и упорный подшипник, обеспечивающий возможность ее поворота при повороте колес. В подвеске используются амортизаторы двустороннего действия. Поворотные кулаки соединяются с нижними рычагами через шаровые шарниры.
Стабилизатор поперечной устойчивости выполнен в виде штанги круглого сечения, которая крепится к поперечине передней подвески и передает нагрузку на рычаги через стойки крепления стабилизатора. Ступицы колес вращаются на двухрядных радиально-упорных подшипниках, установленных с натягом в поворотные кулаки.

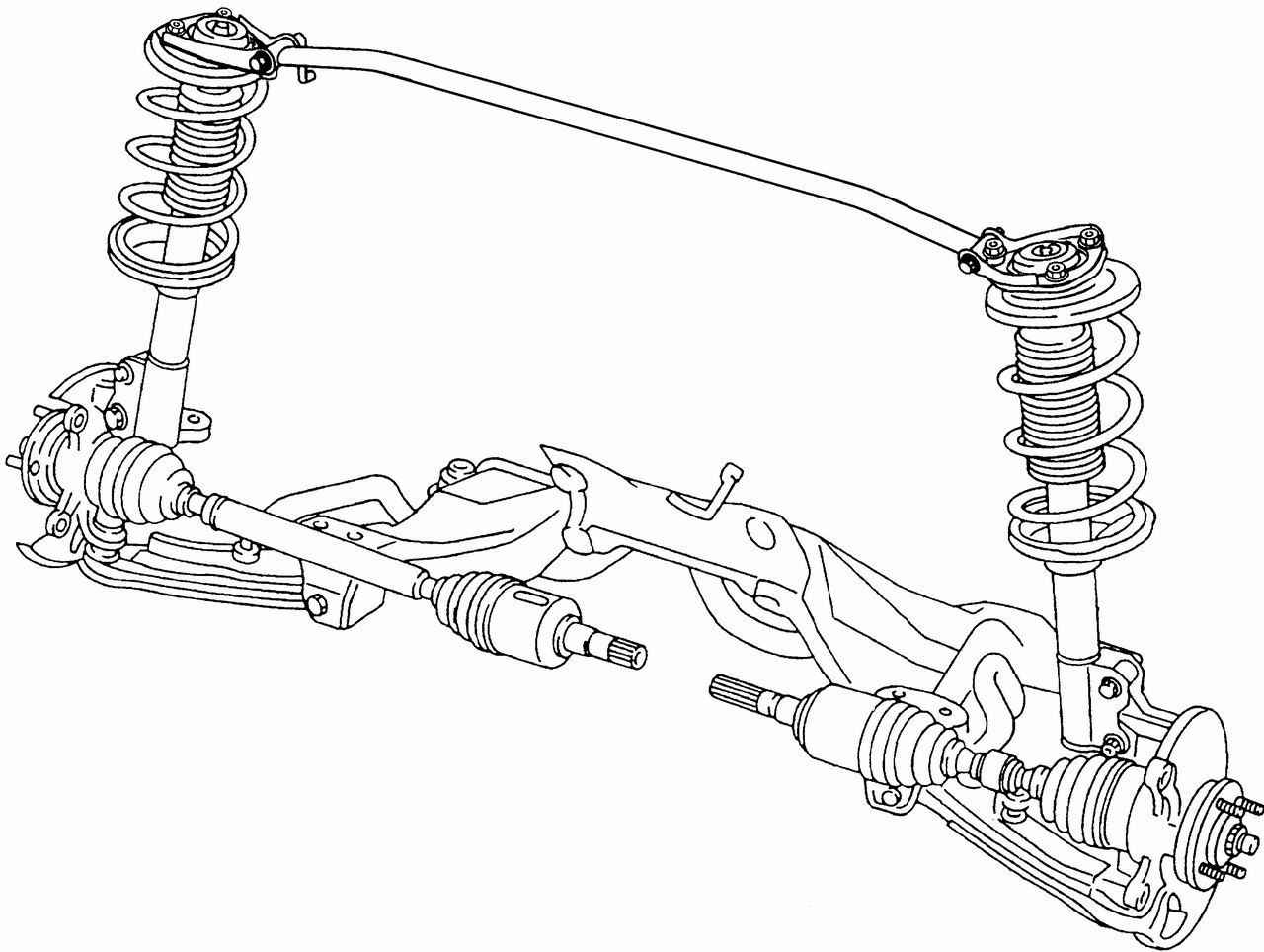

Рис. 5.1. Общий вид передней подвески

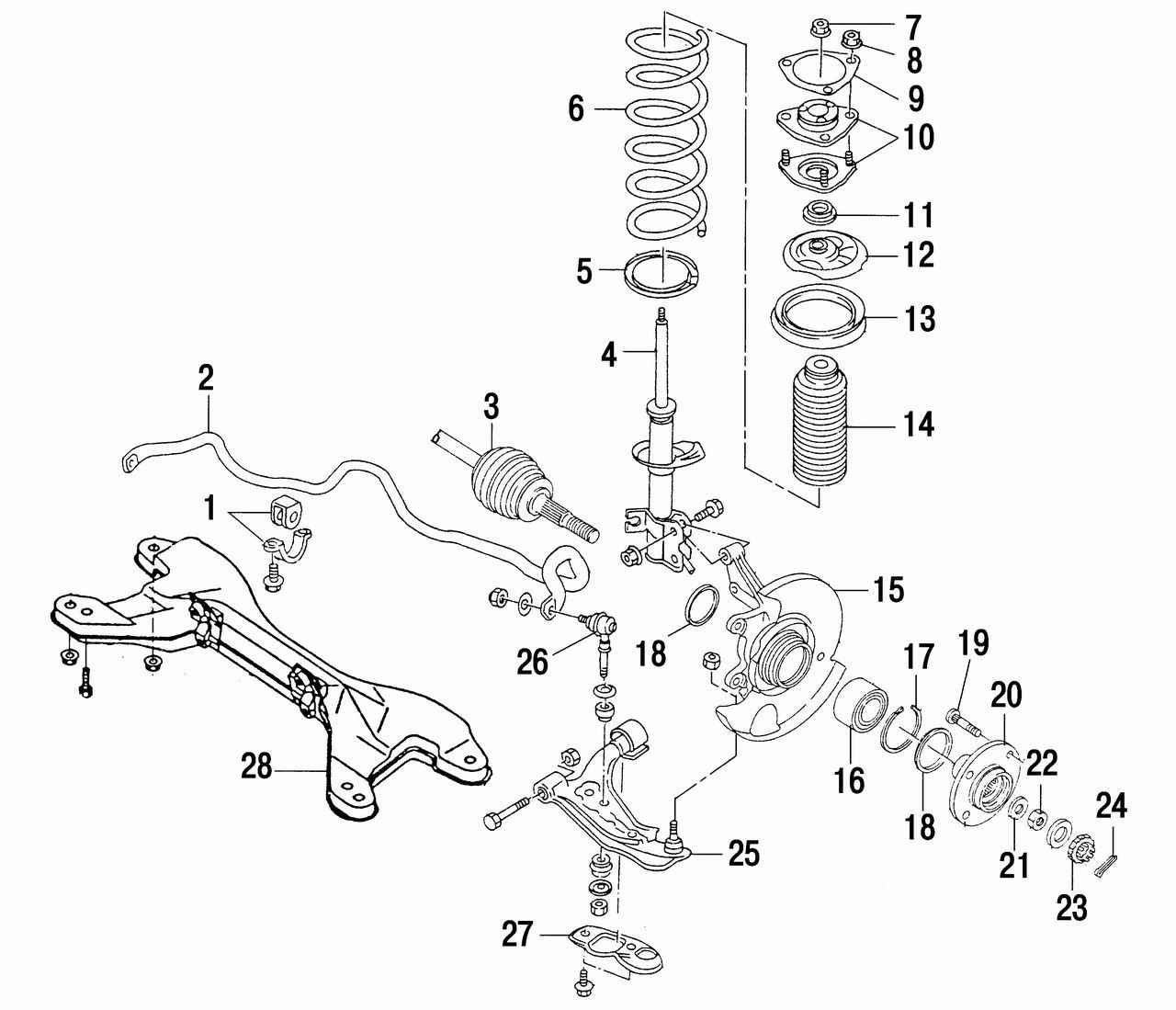

Общий вид, элементы конструкции и детали подвески приведены на рис. 5.1, 5.2 и 5.3.
