Ниссан Альмера 95+ года. Разборка коробки передач



Ниссан Альмера 95+ года. Разборка коробки передач

6.2.4 Разборка коробки передач Ниссан Almera

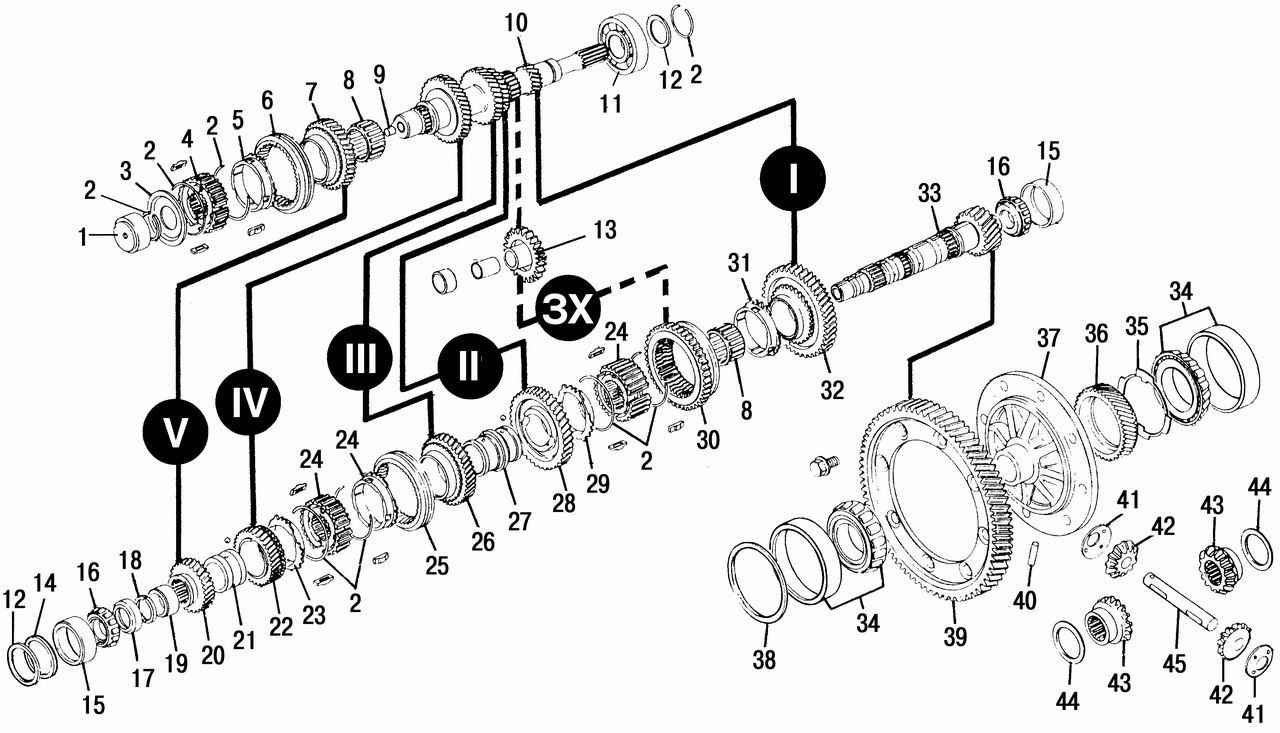

Рис. 4.8. Детали коробки передач, главной передачи и дифференциала: 1 — роликовый подшипник; 2 — стопорные кольца; 3 — упорная шайба;
4 — ступица синхронизатора; 5 — блокирующее кольцо синхронизатора V передачи; 6 — скользящая муфта синхронизатора V передачи; 7 — ведущая шестерня V передачи; 8 — игольчатый подшипник; 9 — пробка; 10 — первичный вал; 11 — шариковый подшипник; 12, 35 — шайбы; 13 — промежуточная шестерня заднего хода; 14 — регулировочное кольцо осевого зазора; 15 — наружное кольцо подшипника; 16 — сепаратор с коническими роликами; 17 — внутреннее кольцо подшипника; 18 — кольцо; 19 — распорная втулка; 20 — ведомая шестерня V передачи; 21, 27 — блокирующие втулки; 22 — ведомая шестерня IV передачи; 23 — блокирующее кольцо синхронизатора IV передачи; 24 — блокирующее кольцо синхронизатора III передачи; 25 — скользящая муфта синхронизатора III и IV передач; 26 — ведомая шестерня III передачи; 28 — ведомая шестерня II передачи; 29 — блокирующее кольцо синхронизатора II передачи;
30 — скользящая муфта синхронизатора I и II передач с ведомой шестерней заднего хода; 31 — блокирующее кольцо синхронизатора I передачи; 32 — ведомая шестерня I передачи; 33 — вторичный вал; 34 — конический роликовый подшипник дифференциала; 36 — ведущая шестерня привода спидометра;
37 — корпус дифференциала; 38 — регулировочное кольцо подшипников; 39 — шестерня главной передачи; 40 — штифт оси сателлитов; 41 — шайба сателлитов; 42 — сателлит; 43 — полуосевая шестерня; 44 — шайба полуосевых шестерен; 45 — ось сателлитов


6.2.4 Разборка коробки передач Ниссан Almera

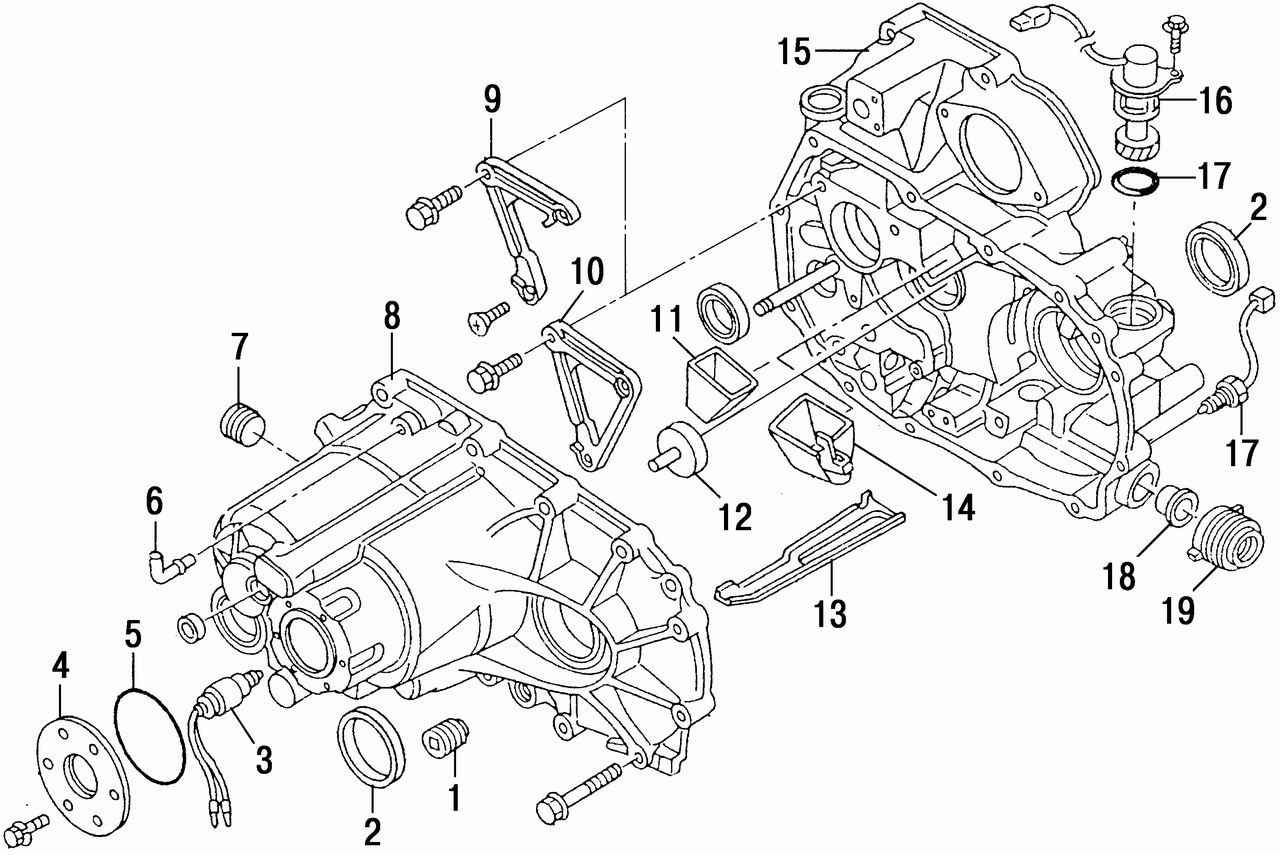

Рис. 4.10. Детали картера коробки передач: 1 — пробка маслосливного отверстия; 2 — сальник; 3 — выключатель света заднего хода; 4 — задняя крышка картера;
5 — уплотнительное кольцо; 6 — сапун;
7 — пробка отверстия для заливки и проверки уровня масла; 8 — левая половина картера (картер коробки передач);
9 — крышка корпуса подшипника (коробка передач RS5F31A); 10 — крышка корпуса подшипника (коробка передач RS5F30A); 11 — капельная масленка (коробка передач RS5F30A); 12 — маслосливная трубка; 13 — маслосборный лоток; 14 — капельная масленка (коробка передач RS5F31A); 15 — правая половина картера (картер сцепления); 16 — шестерня привода спидометра; 17 — выключатель сигнализации нейтрального положения; 18 — втулка; 19 — защитный чехол


6.2.4 Разборка коробки передач Ниссан Almera

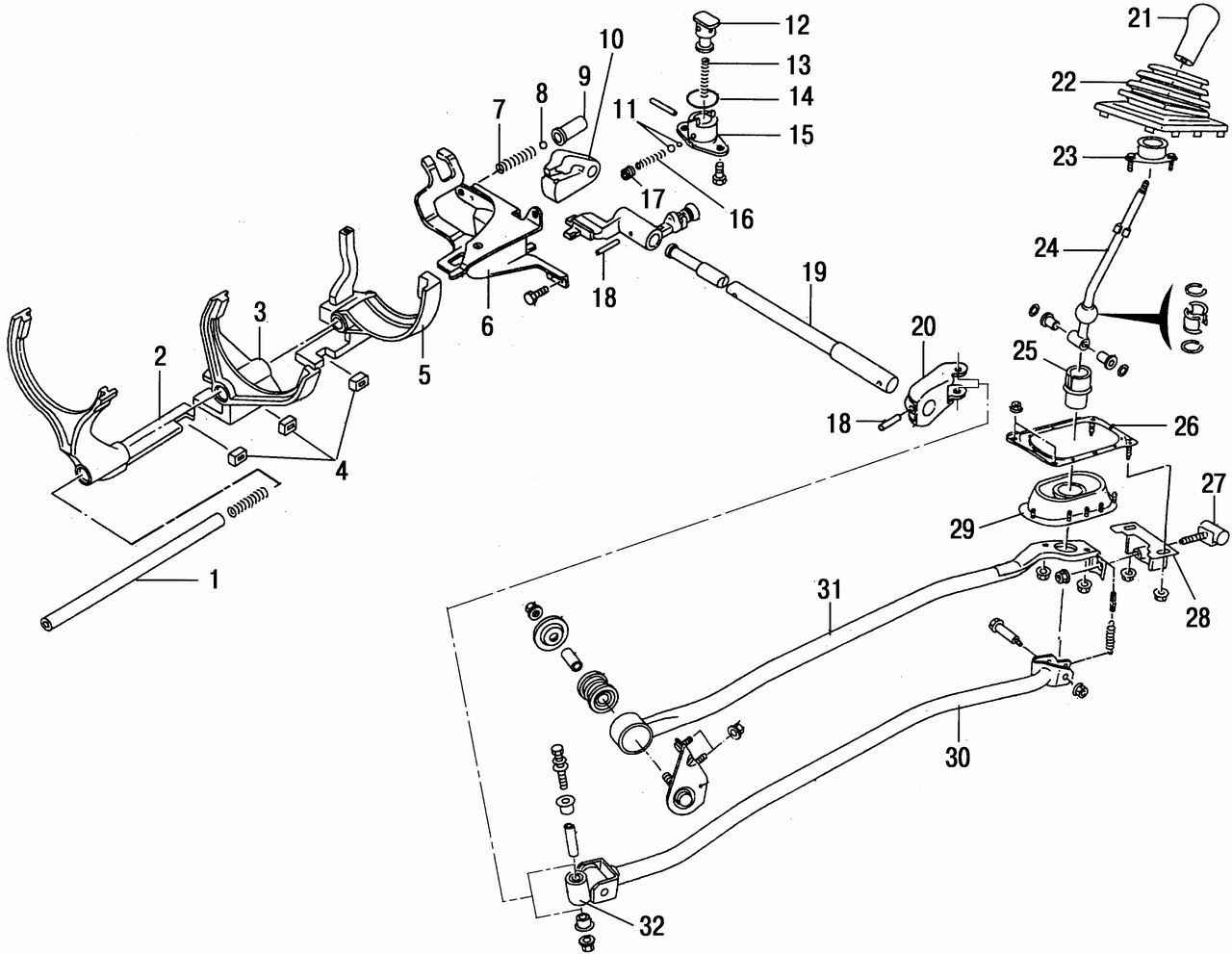

Рис. 4.11. Детали механизма переключения передач: 1 — шток вилок; 2 — вилка включения V передачи; 3 — вилка переключения III и IV передач; 4 — амортизационные вставки; 5 — вилка переключения I и II передач; 6 — кронштейн;
7, 13, 16 — пружины фиксаторов; 8, 11 — шарики фиксатора; 9 — пробка; 10 — рычаг привода вилок; 12 — толкатель фиксатора; 14 — уплотнительное кольцо; 15 — кронштейн; 17 — пробка;
18 — штифт; 19 — шток; 20 — поводок; 21 — рукоятка; 22 — защитный чехол; 23 — шаровая опора рычага переключения передач; 24 — рычаг переключения передач; 25 — втулка рычага переключения передач; 26 — фланец; 27 — демпфер;
28 — кронштейн тяги привода переключения передач; 29 — крышка механизма переключения передач; 30 — тяга привода переключения передач; 31 — соединительная тяга; 32 — шарнир


При работе руководствуйтесь рис. 4.8, 4.10, 4.11. Для удобства работы коробку положите на поверхность картера сцепления.

6.2.4 Разборка коробки передач Ниссан Almera

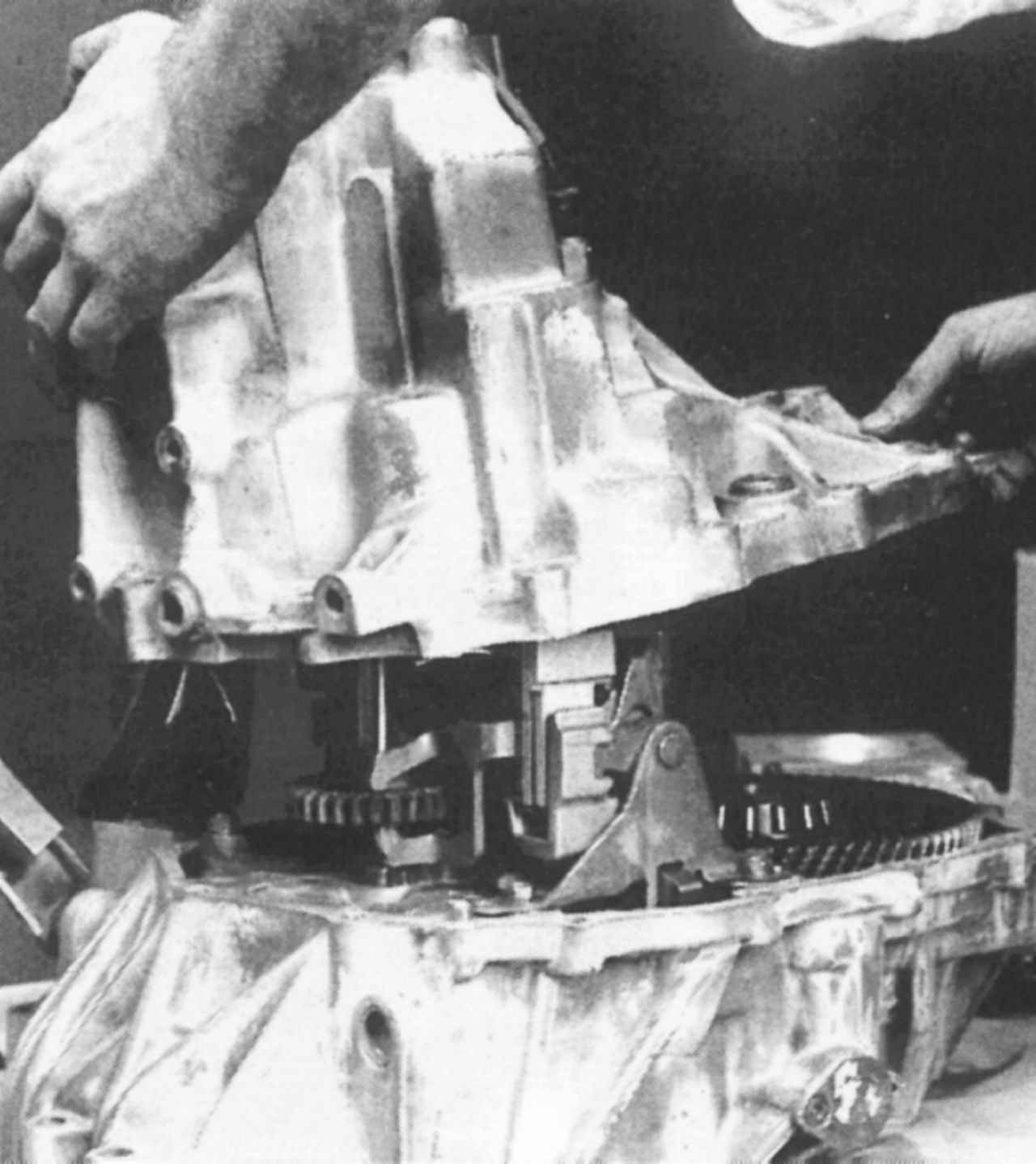

Рис. 4.12. Снятие левой части картера коробки передач


6.2.4 Разборка коробки передач Ниссан Almera

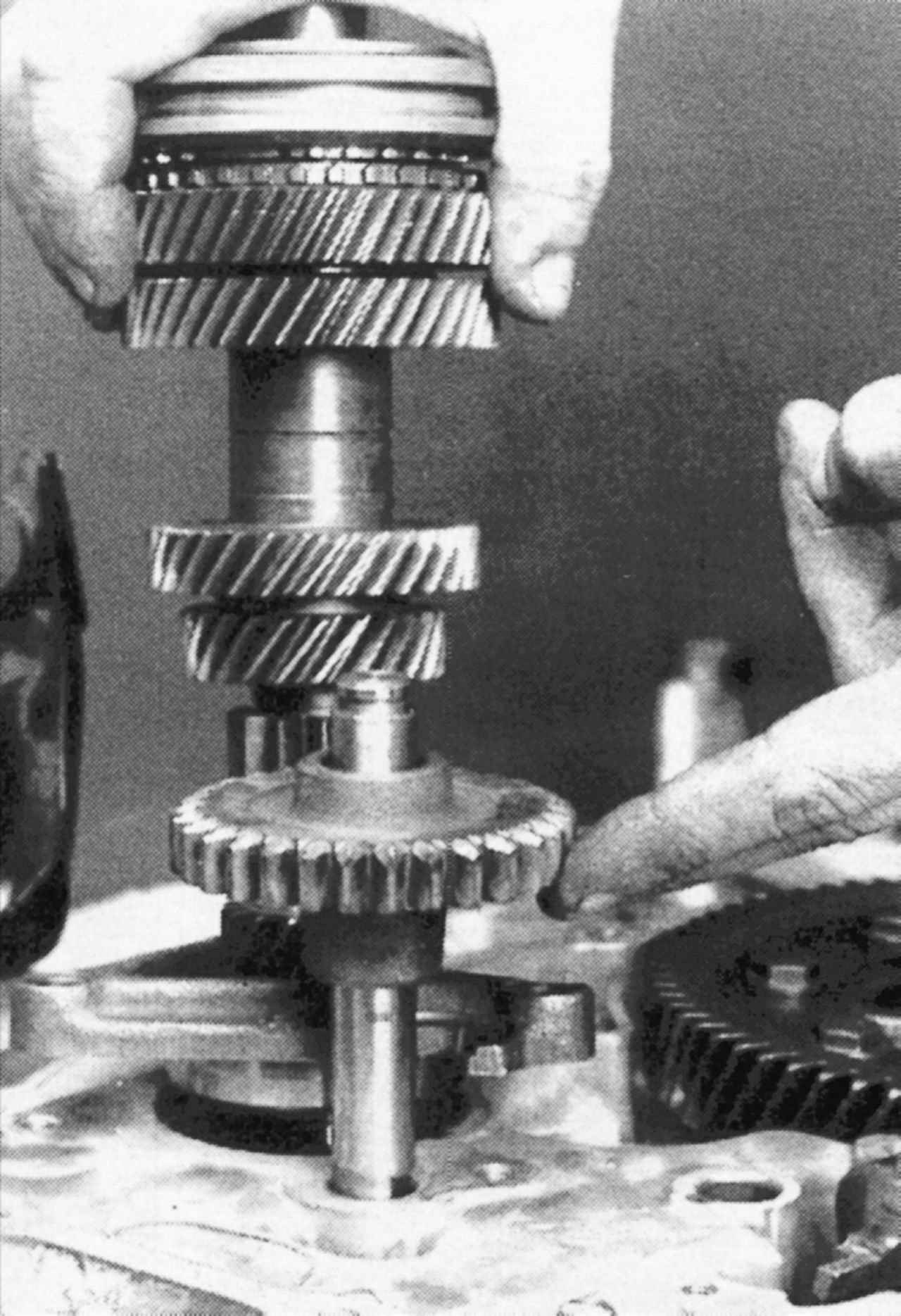

Рис. 4.13. Снятие первичного вала с шестерней заднего хода


Отверните болты соединения правой и левой частей картера и снимите левую часть картера коробки передач, наклоняя ее в сторону, противоположную дифференциалу (рис. 4.12). Снимите вилку включения V передачи. Снимите рычаг привода вилок включения передач, шток с вилками и отделите все вилки. Выньте вторичный вал из картера коробки. Отверните болты крепления крышки корпуса подшипника первичного вала. Поверните крышку на 1/4 оборота против часовой стрелки. Снимите одновременно первичный вал и шестерню передачи заднего хода (рис. 4.13). Снимите вал шестерни заднего хода. Извлеките пружину и шарик фиксатора из картера коробки (рис. 4.14). Выньте из картера дифференциал в сборе.

6.2.4 Разборка коробки передач Ниссан Almera

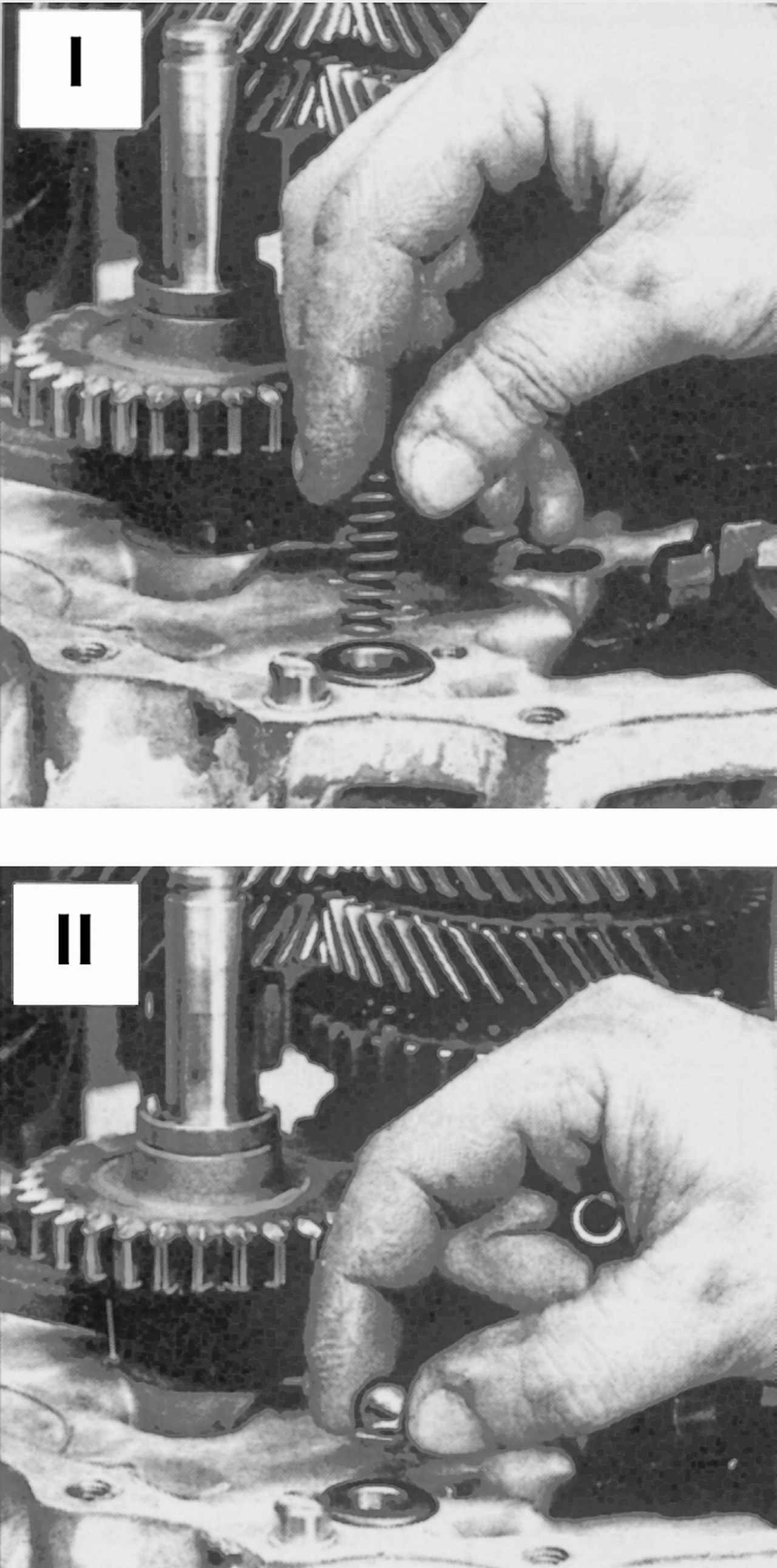

Рис. 4.14. Извлечение деталей фиксатора:
I — извлечение пружины; II — извлечение шарика
