Ниссан Альмера 95+ года. Снятие и установка ТНВД

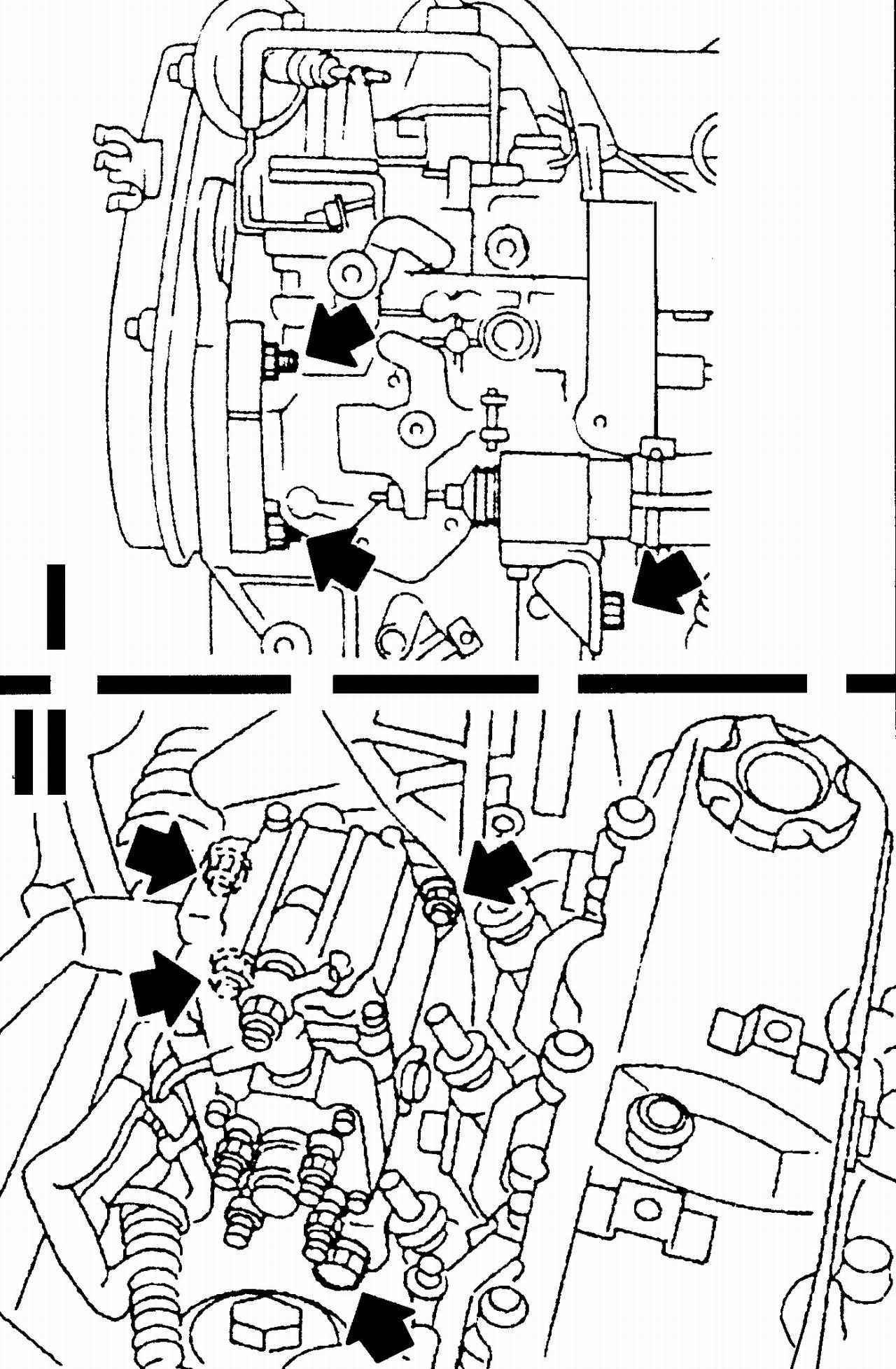

Рис. 3.33. Болты крепления ТНВД: I — на двигателе CD20; II — на двигателе CD20E

Разъедините все электроразъемы, отсоедините вакуумные приводы и тросы управления, подходящие к ТНВД. Снимите топливопроводы высокого давления, затем отсоедините подводящий и сливной топливопроводы от ТНВД. Отверните и снимите гайку крепления зубчатого шкива привода ТНВД; снимите с помощью соответствующего съемника зубчатый шкив, извлеките шпонку. Отверните болты крепления (рис. 3.33) и снимите ТНВД.

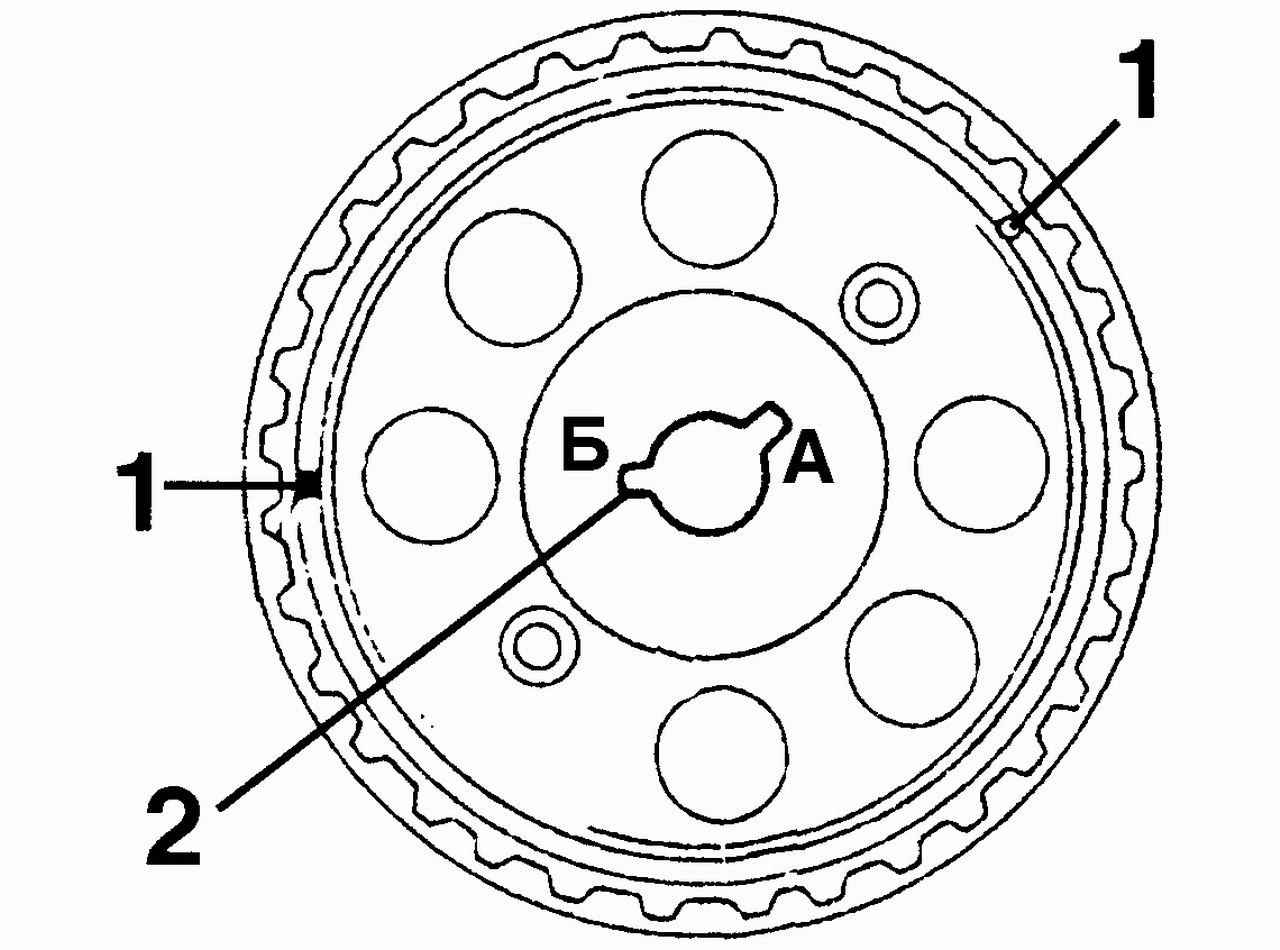

Рис. 3.34. Установка зубчатого шкива привода ТНВД: 1 — установочная метка; 2 — шпоночные пазы: «А» для двигателя CD20 и «Б» для двигателя CD20E

Установку ТНВД выполняйте по метке, сделанной при снятии. Наденьте на вал ТНВД шкив, установив шпонку в соответствующий паз (рис. 3.34). Затяните гайку крепления шкива. Установите приводной ремень. Выполните оставшиеся операции в порядке, обратном снятию, и проверьте уровень охлаждающей жидкости.
