Для перехода в режим самодиагностики поверните ключ зажигания в положение «ON». При этом в комбинации приборов должен загореться желтый индикатор неисправности КСУД. Пустите двигатель. Через 2—3 с индикатор должен погаснуть, что означает отсутствие неисправностей в системе. Если индикатор не гаснет, выполните следующие действия:
— выключите зажигание;

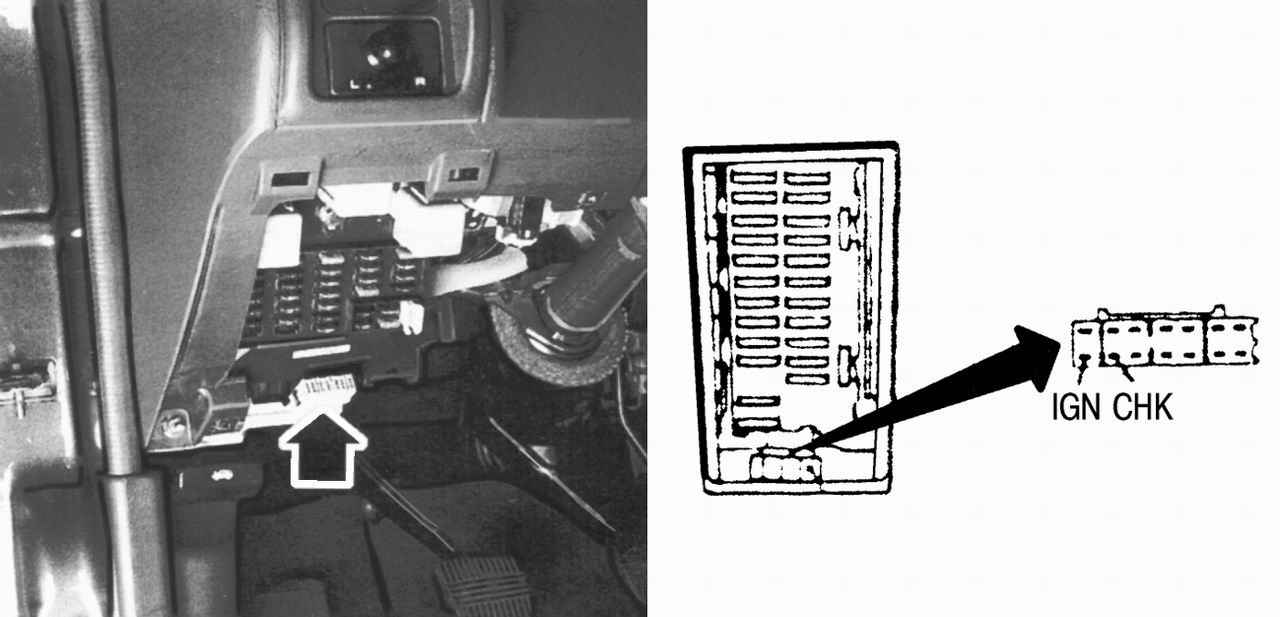

Рис. 2.94. Установка проволочной перемычки между выводами «IGN» и «CHK» на колодке диагностики
— поставьте проволочную перемычку между выводами «СНК» и «IGN» на колодке диагностики (рис. 2.94);
— через 2 с снимите перемычку.
Контрольная лампа начнет мигать, отображая условным кодом неисправности, зафиксированные контроллером. Сначала длинными вспышками передается число десятков условного кода, затем короткими — число единиц. Коды неисправности КСУД даны в табл. 2.14
Таблица 2.14 Коды неисправности КСУД
Код неисправности
Место неисправности
11
Датчик положения распределительного вала и частоты вращения двигателя
12
Измеритель массового расхода воздуха
13
Датчик температуры охлаждающей жидкости
21
Нарушение работы подсистемы управления опережением зажигания
