Ниссан Террано II. Всасывающий коллектор -снятие и установка

1. Разгерметизируйте топливную систему и отсоедините батарею от массы.

2. Слейте жидкость.

3. Снимите воздушный фильтр, корпус дроссельной заслонки, отсоедините провода от свеч и снимите крышку распределителя.

4. Отсоедините клапан рециркуляции.

5. Снимите ремень кондиционера и кронштейн ролика натяжителя этого ремня (фото).

7.5 Болты крепления ролика натяжителя ремня кондиционера

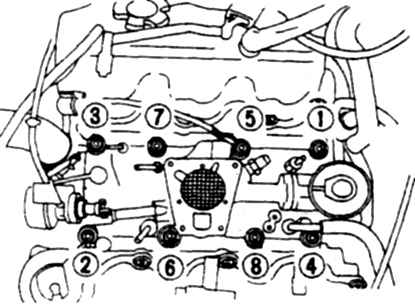

7.9 Порядок отпускания болтов всасывающего коллектора

6. Отсоедините  от термостата  шланг  перепускной шланг и верхний шланг радиатора.

7. Обозначьте от коллектора и отсоедините вакуумные шланги, провода и тросы.

8. Отсоедините шланг отопителя в задней части коллектора.

9. Равномерно отверните болты и гайки в указанной последовательности и осторожно снимите всасывающий коллектор.

Установка

10. Очистите коллектор, прогоните все резьбы.

11. Установите на коллектор новую прокладку (зафиксировав в соответствии с прилагаемой к этой детали инструкцией).

12. Не нарушая положения прокладки, установите коллектор и заверните болты и гайки. Равномерно затяните болты и гайки с заданным моментом, в указанной последовательности (фото).

13. Остальные операции выполняются в обратном пот рядке.

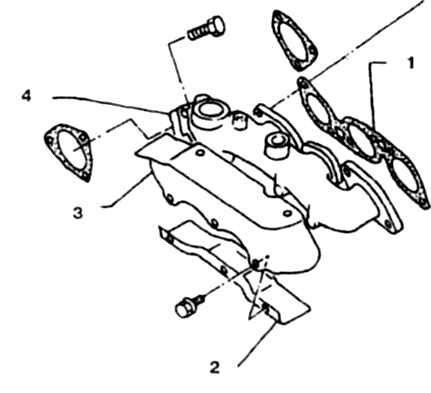

8.4 Детали правого выпускного коллектора 1. Прокладка 2,3. Тепловые щитки 4. Коллектор

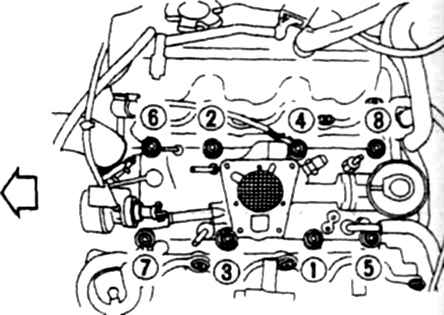

7.12 Порядок затягивания болтов всасывающего коллектора
