Ниссан Примера. Передняя подвеска

1. Ослабьте гайки колеса и гайку приводного вала, когда автомобиль стоит на колесах.
2. Установите переднюю сторону автомобиля на опоры и снимите колесо.
3. Снимите суппорт тормоза. Для этого удалите оба показанных на иллюстрации ниже болта. Подвяжите суппорт тормоза отрезком проволоки к передней подвеске. Не допускайте провисания суппорта на шланге.

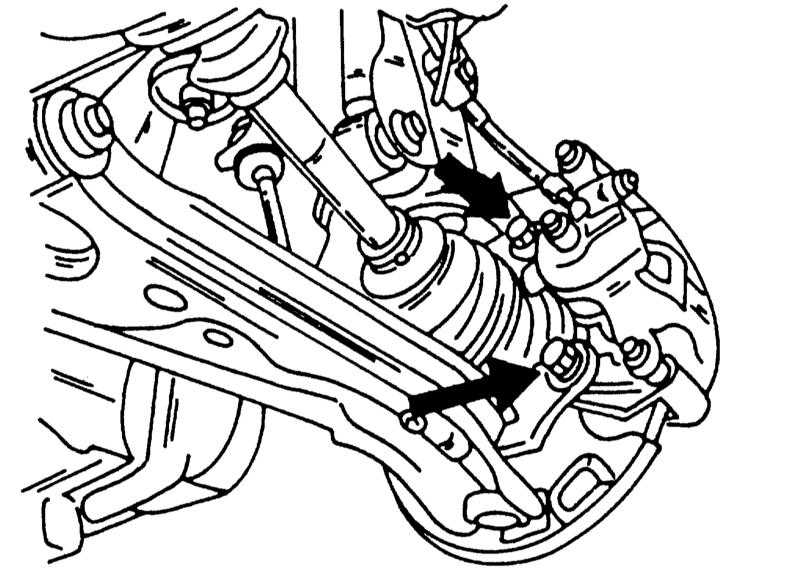

Оба показанных стрелками болта удерживают суппорт тормоза.

4. Выньте шплинт из корончатой гайки рулевой тяги, ослабьте гайку и отделить шарнир подходящим съемником от рычага рулевого управления (см. иллюстрацию ниже). Чтобы не повредить резьбу, можно навернуть перевернутую гайку на палец, чтобы она была вровень с ним.

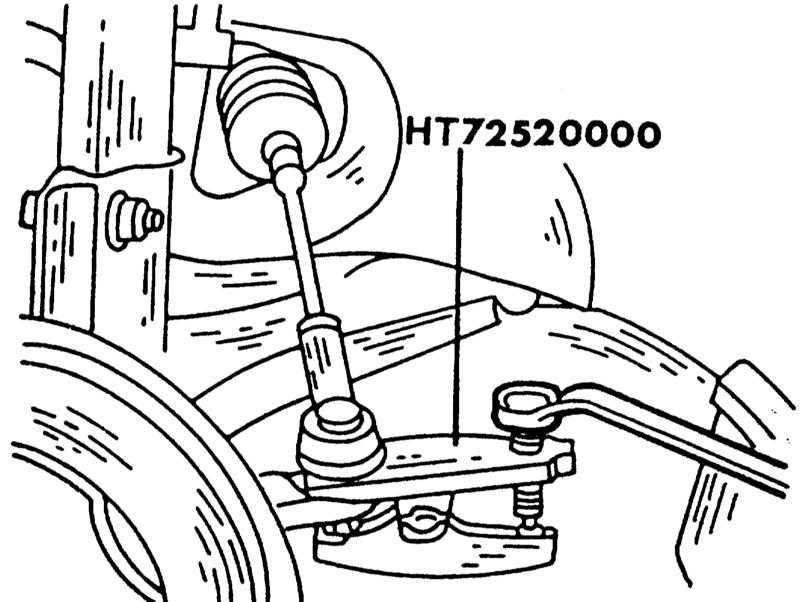

Отжимание шарового пальца рулевой тяги из рычага рулевой тяги с помощью специального съемника.

5. Ослабьте гайку на верхней стороне поворотного кулака и выньте направляющий палец поворотного кулака из зацепления с верхним рычагом. Как можно убедиться, соединения отличаются от прежних моделей автомобилей Ниссан. Нажмите весь поворотный кулак вниз, пока он не займет положение, показанное на иллюстрации ниже.

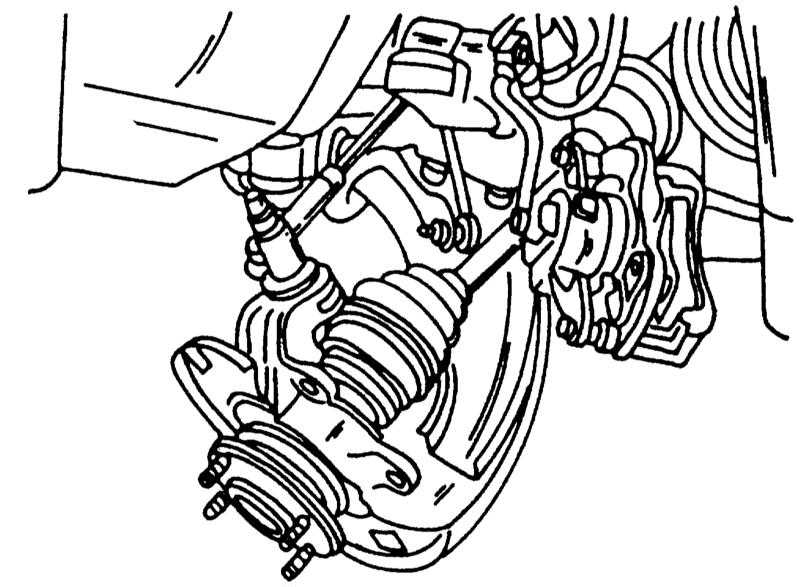

Откинуть поворотный кулак в комплекте вниз и затем выбить хомут из ступицы.

6. Навинтите гайку на приводной вал, пока наружная сторона будет вровень с валом и немного забейте вал легкосплавным молотком вовнутрь, чтобы ослабить его из подшипника ступицы.
7. На нижней стороне поворотного кулака удалите гайку шарового шарнира на поперечном рычаге и отделить соединение шарового шарнира с помощью съемника. Изображенный на иллюстрации ниже съемник подходит и для шаровых опор подвески.

Проверка уровня жидкости в компенсационном бачке сервоуправления

1 — теплая 2 — холодная

7. Выньте поворотный кулак из передней подвески. Снимите тормозной диск.
8. Если поворотный кулак требуется снять вместе с приводным валом, слейте трансмиссионное масло (выверните пробку и подставьте емкость).
9. Выжмите приводные валы из коробки передач, как описано в Главе Сцепление и приводные валы для левого и правого валов, а также для ручной или автоматической коробки передач.
10. Выньте ступицу, поворотный кулак и приводной вал из автомобиля или оставьте приводной вал в коробке передач и снимите поворотный кулак со ступицей с приводного вала.

1. Полностью отвинтите гайку ступицы и выньте приводной вал из ступицы, если она еще установлена.
2. Зажмите поворотный кулак в тисках и выбейте ступицу легкосплавным стержнем с обратной стороны. Если ступица выбивается из поворотного кулака, подшипник ступицы должен всегда заменяться. Внутренняя обойма подшипника остается на ступице и должна быть снята подходящим съемником.
3. Удалите стопорное кольцо на внешней стороне поворотного кулака с помощью специальных щипцов. На обратной стороне выньте сальник с помощью отвертки и удалите второе стопорное кольцо. Засечки в стопорном кольце способствуют установке щипцов.
4. Положите поворотный кулак под пресс и выпрессуйте подшипник ступицы снаружи внутрь. Для выпрессовки подшипника используйте отрезок трубы. Тщательно очистите все детали. Подшипники должны всегда заменяться вместе с обоймами, так как они прирабатываются друг к другу. Поворотный кулак можно проверить только с помощью магнитного прибора.

1. Тщательно очистите от смазки отверстие поворотного кулака и внешнюю сторону подшипника ступицы и вставьте внутреннее стопорное кольцо в паз поворотного кулака.
2. Запрессуйте новый подшипник с наружной стороны в поворотный кулак, пока он не будет прилегать к стопорному кольцу. При этом прикладывайте силу к внешней обойме подшипника ступицы.
3. Вставьте внешнее стопорное кольцо в паз. Проверьте, чтобы стопорное кольцо сидело безупречно по всей окружности.
4. Смажьте рабочие кромки обоих сальником смазкой и забейте спереди и сзади в поворотный кулак, не повредив их при этом. Сотрите лишнюю смазку.
5. Положите поворотный кулак на столик пресса и запрессуйте ступицу в подшипник и поворотный кулак. Обязательно следите, чтобы давление запрессовки не превышало 3 тонны.
6. Теперь следует проверить преднатяг подшипника. Для этого положите поворотный кулак на столик пресса и увеличьте нагрузку на внешнюю сторону ступицы до 3.5 -5.0 тонн. Удерживая нагрузку несколько раз подвигайте поворотный кулак из стороны в сторону. Поворотный кулак должен без заедания проворачиваться, несмотря на нагрузку.
