СИСТЕМА ОХЛАЖДЕНИЯ ДВИГАТЕЛЯ MR20DE - НИССАН КАШКАЙ




РАДИАТОР ДВИГАТЕЛЯ MR20DE - НИССАН КАШКАЙ







 width=

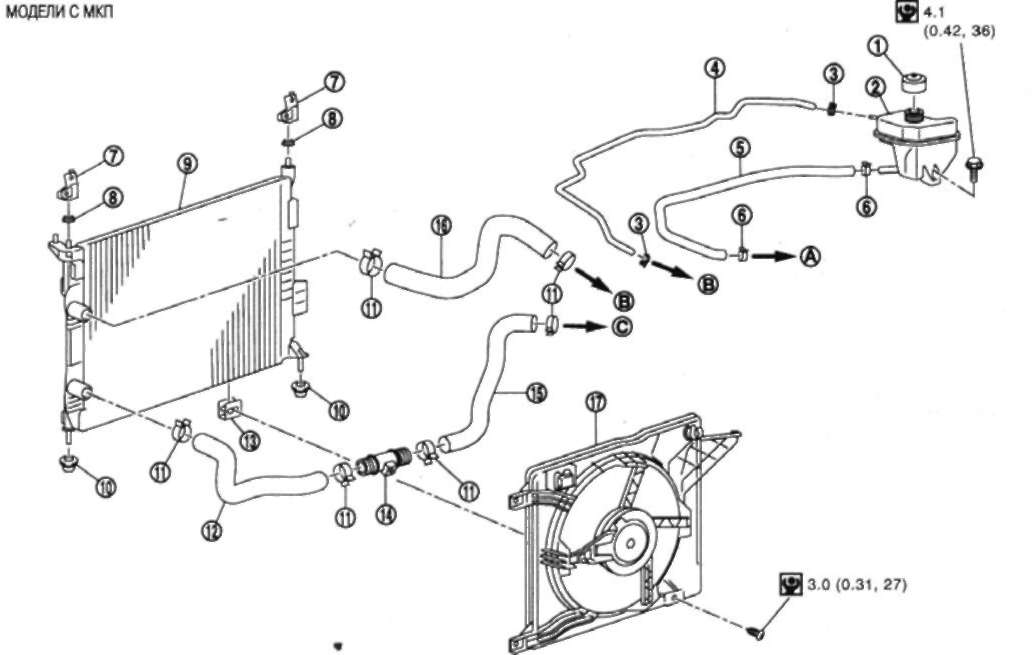

1. Крышка бачка

2. Бачок

3. Хомут

4. Шланг бачка

5. Шланг бачка

6. Хомут

7. Кронштейн

8. Резиновая подушка (верхняя)

9. Радиатор

10. Резиновая подушка (нижняя)

11. Хомут

12. Шланг радиатора (нижний)

13. Зажим

14. Трубка шланга радиатора

15. Шланг радиатора (нижний)

16. Шланг радиатора (верхний)

17. Охлаждающий вентилятор в сборе

A. К корпусу термостата

B. К выпускному патрубку

C. К впускному патрубку

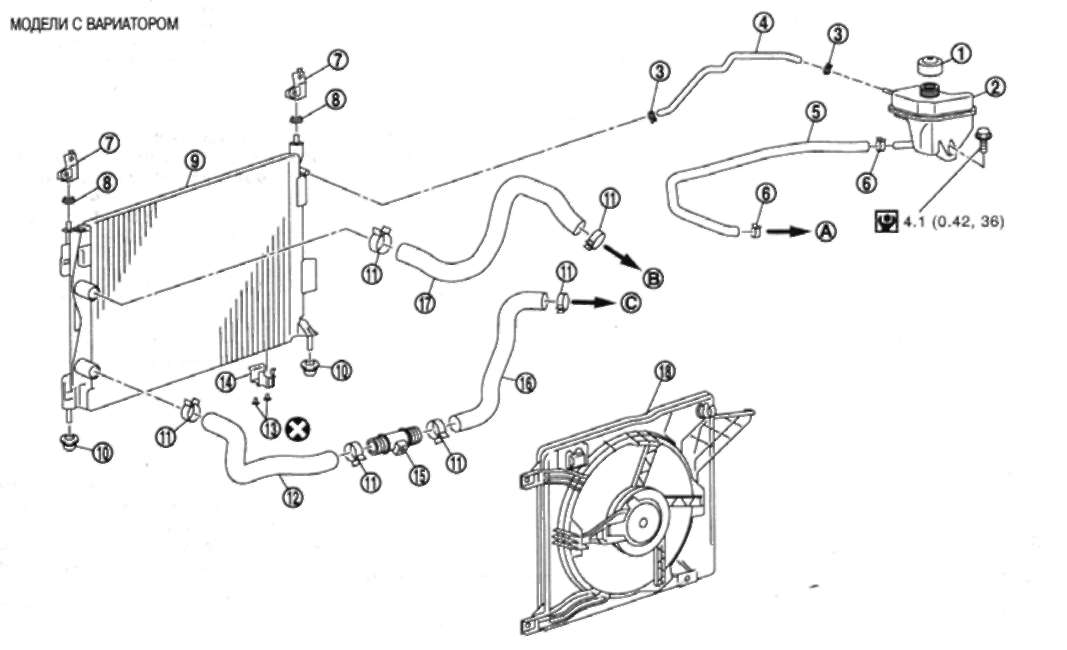

2. Бачок

3. Хомут

4. Шланг бачка

5. Шланг бачка

6. Хомут

7. Кронштейн

8. Резиновая подушка (верхняя)

9. Радиатор

10. Резиновая подушка (нижняя)

11. Хомут

12. Шланг радиатора (нижний)

13. Заклепка

14. Зажим

15. Трубка шланга радиатора

16. Шланг радиатора (нижний) 17.Шланг радиатора(верхний)

18. Охлаждающий вентилятор в сборе

A. К корпусу термостата

B. К выпускному патрубку

C. К впускному патрубку
