ПОРЯДОК ПОДБОРА КОРЕННЫХ ПОДШИПНИКОВ ДВИГАТЕЛЯ MR20DE

ДВИГАТЕЛЬ MR20DE - НИССАН КАШКАЙ

ПОРЯДОК ПОДБОРА КОРЕННЫХ ПОДШИПНИКОВ ДВИГАТЕЛЯ MR20DE - НИССАН КАШКАЙ

КОГДА ИСПОЛЬЗУЕТСЯ НОВЫЙ БЛОК ЦИЛИНДРОВ И КОЛЕНВАЛ

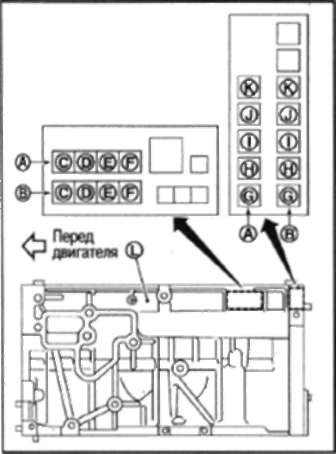

1. Горизонтальные строки в «Таблице подбора коренных подшипников» соответствуют классу корпуса коренного подшипника, выбитому с задней левой стороны блока цилиндров (L).

В: Стандартная маркировка

С: Класс диаметра цилиндра № 1

D: Класс диаметра цилиндра №2

Е: Класс диаметра цилиндра №3

R Класс диаметра цилиндра №4

G: Класс корпуса корен, подшипн. №1

Н: Класс корпуса корен, подшипн. №2

i: Класс корпуса корен, подшипн. №3

J: Класс корпуса корен, подшипн. №4

К: Класс корпуса корен, подшипн. №5

• Если на блоке цилиндров выбита поправочная маркировка, используйте ее как стандартную.

2. Отыщите класс диаметра коренной шейки, выбитый спереди на коленва-лу, в вертикальной колонке «Таблицы подбора коренных подшипников».

А: Класс диаметра шатунной шейки № 1

С: Класс диаметра шатунной шейки №3

D: Класс диаметра шатунной шейки №4

Е: Класс диаметра коренной шейки № 1

R Класс диаметра коренной шейки №2

G: Класс диаметра коренной шейки №3

Н: Класс диаметра коренной шейки №4

I: Класс диаметра коренной шейки №5

3. Прочтите символ на пересечении горизонтальной строки и вертикальной колонки в «Таблице подбора коренных подшипников».

Внимание: Существуют две таблицы подбора коренных подшипников. Одна - для шеек №№1, 4 и 5, другая - для шеек №№2 и 3. Убедитесь, что используете соответствующую таблицу. Наличие двух таблиц объясняется различием в стандартных зазорах.

4. Подберите коренной подшипник, сопоставив полученный символ со значениями в «Таблице классов коренных подшипников».

Примечание: Верхние и нижние коренные подшипники ремонтного размера поставляются в комплекте.

КОГДА СТАРЫЕ БЛОК ЦИЛИНДРОВ И КОЛЕНВАЛ ИСПОЛЬЗУЮТСЯ ПОВТОРНО

1. Измерьте внутренний диаметр корпуса коренного подшипника в блоке цилиндров w диаметр коренной шейки. См. выше.

2. Отыщите полученную величину в «Таблице подбора коренных подшипников».

4. Подберите коренной подшипник, сопоставив полученный символ со значениями в «Таблице классов коренных подшипников".

Примечание: Верхние и нижние коренные подшипники ремонтного размера поставляются в комплекте.

ТАБЛИЦА ПОДБОРА КОРЕННЫХ ПОДШИПНИКОВ (ШЕЙКИ №№1,4 И 5)

Единица измерения: мм

Внутр. диам. корпуса корен. подшипн. в блоке цилиндров		Маркировка	А	В	С	D	Е	F	G	Н	J	К	L	М	N	Р	R	S	Т	U	V	W
Диаметр коренной шейки цилиндров коленвала		Диаметр отверстия	55,997-55,998	55,998-55,999	55,999-56,000	56,000-56.001	56,001-56,002	56,002-56,003	56,003-56,004	56,004-56,005	56,005-56,006	56,006-56,007	56,007-56,008	56,008-56,009	56,009-56,010	56,010-56,011	56,011-56,012	56,012-56,013	56,013-56,014	56.014-56,015	56,015-56,016	56.016-56,017
Маркировка	Наружный диаметр	Диаметр отверстия	55,997-55,998	55,998-55,999	55,999-56,000	56,000-56.001	56,001-56,002	56,002-56,003	56,003-56,004	56,004-56,005	56,005-56,006	56,006-56,007	56,007-56,008	56,008-56,009	56,009-56,010	56,010-56,011	56,011-56,012	56,012-56,013	56,013-56,014	56.014-56,015	56,015-56,016	56.016-56,017
А	51,978-51,979		0	0	0	0	0	0	0	01	01	01	1	1	1	12	12	12	2	2	2	23
В	51,977-51,978		0	0	0	0	0	0	01	01	01	1	1	1	12	12	12	2	2	2	23	23
С	51,976-51,977		0	0	0	0	0	01	01	01	1	1	1	12	12	12	2	2	2	23	23	23
0	51,975-51,976		0	0	0	0	01	01	01	1	1	1	12	12	12	2	2	2	23	23	23	3
Е	51,974-51,975		0	0	0	01	01	01	1	1	1	12	12	12	2	2	2	23	23	23	3	3
F	51,973-51,974		0	0	01	01	01	1	1	1	12	12	12	2	2	2	23	23	23	3	3	3
G	51,972-51,973		0	01	01	01	1	1	1	12	12	12	2	2	2	23	23	23	3	3	3	34
Н	51,971-51,972		01	01	01	1	1	1	12	12	12	2	2	2	23	23	23	3	3	3	34	34
J	51,970-51,971		01	01	1	1	1	12	12	12	2	2	2	23	23	23	3	3	3	34	34	34
К	51,969-51,970		01	1	1	1	12	12	12	2	2	2	23	23	23	3	3	3	34	34	34	4
L	51,968-51,969		1	1	1	12	12	12	2	2	2	23	23	23	3	3	3	34	34	34	4	4
М	51,967-51,968		1	1	12	12	12	2	2	2	23	23	23	3	3	со	34	34	34	4	4	4
N	51,966-51,967		1	12	12	12	2	2		23	23	23	3	3	3	34	34	34	4	4	4	45
Р	51,965-51,966		12	12	12	2	2	2	23	23	23	3	3	со	34	34	34	4	4	4	45	45
R	51,964-51,965		12	12	2	2	2	23	23	23	3	3	3	34	34	34	4	4	4	45	45	45
S	51,963-51,964		12	2	2	2	23	23	23	3	3	3	34	34	34	4	4	4	45	45	45
T	51,962-51,963		2	2	2	23	23	23	3	3	3	34	34	34	4	4	4	45	45	45	5	5
U	51,961-51,962		го	2	23	23	23	3	3	3	34	34	34	4	4	4	45	45	45	5	5	5
V	51.960-51.961		2	23	23	23	3	3	3	34	34	34	4	4	4	45	45	45	5	5	5	5
W	51,959-51,960		23	23	23	3	3	3	34	34	34	4	4	4	45	45	45	5	5	5	5	5
