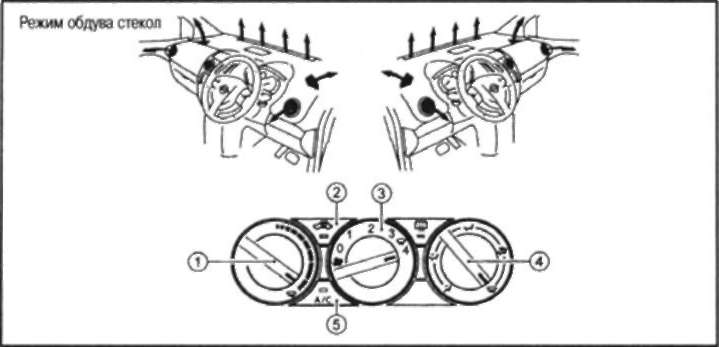

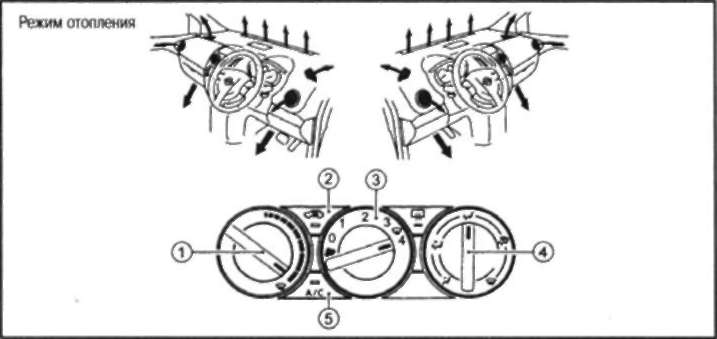

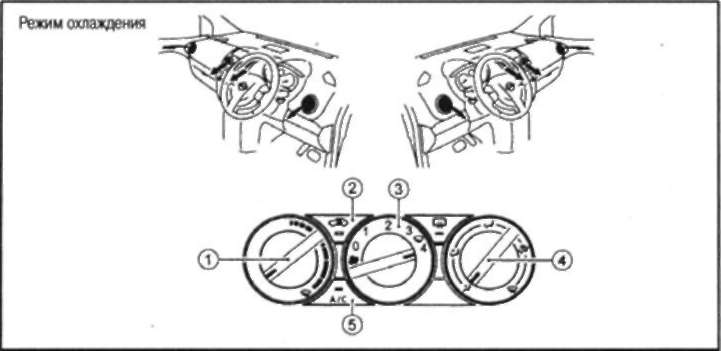

На приведенных ниже схемах показано распределение потоков воздуха и положения органов управления микроклиматом, которые обеспечивают максимальную эффективность отопителя, кондиционера и обдува стекол.
Регулятор температуры воздухаВыключатель режима рециркуляции воздуха
Регулятор скорости вентилятора
Регулятор режимов распределения воздуха
Выключатель кондиционера воздуха
Выключатель кондиционера |
Переключатель режима рециркуляции воздуха |
Положение переключателя режимов распределения воздуха |
Положение регулятора температуры |
Положение регулятора скорости вентилятора |
OFF |
OFF |
|
НОТ |
МАХ |
Выключатель режима рециркуляции воздуха
Регулятор скорости вентилятора
Регулятор режимов распределения воздуха
Выключатель кондиционера воздуха
Выключатель кондиционера |
Переключатель режима рециркуляции воздуха |
Положение переключателя режимов распределения воздуха |
Положение регулятора температуры |
Положение регулятора скорости вентилятора |
OFF |
OFF |
НОТ |
МАХ |
Выключатель режима рециркуляции воздуха
Регулятор скорости вентилятора
Регулятор режимов распределения воздуха
Выключатель кондиционера воздуха
Выключатель кондиционера |
Переключатель режима рециркуляции воздуха |
Положение переключателя режимов распределения воздуха |
Положение регулятора температуры |
Положение регулятора скорости вентилятора |
ON |
OFF(нормальный режим) |
|
COLD |
МАХ |
ON (макс.) |
