4.9.7.

МоАЗ-6014. Цилиндры гидравлические скрепера и тягача МоАЗ-6442

Предназначены для перемещения рабочих органов скрепера: ковша, заслонки и задней стенки.

На скрепере установлены три пары гидравлических цилиндров.

Поршень с уплотнительными кольцами разделяет цилиндр на две полости, которые соединяются со сливной и нагнетательной магистралями гидросистемы каналами в крышках I (рис.90) и 10.









Рис.90. Цилиндр гидравлический:
I - крышка задняя; 2 - гайка прорезная; 3 - поршень; 4,5,11 -
- кольца уплотнительные; б - шток; 7 - труба; 8 - болт;
9 - гайка накидная; 10 - крышка передняя; 12 - грязесъемник;
13 - скребок; 14 - кольцо стопорное; 15 - втулка; 16,17 - кольца защитные







4.9.8.

Замок гидравлический скрепера МоАЗ-6014 и тягача МоАЗ-6442


Предназначен для надежной фиксации ковша в поднятом положении. Он установлен в нагнетательной магистрали между гидрораспределителем и цилиндрами ковша скрепера.

Устройство гидравлического замка показано на рис.91.

При подъеме ковша рабочая жидкость, открыв клапан 9, из полости С через отверстия в гильзе 8 поступает в полость А и затем - в штоковую полость цилиндров.

При нейтральном положении золотника, гидрораспределителя клапан 9 герметично прижат к седлу гильзы 8 под действием пружины 10

и давления жидкости со стороны полости А, предохраняя тем самым ковш от опускания.

При опускании ковша рабочая жидкость от гидрораспределителя поступает в полости А и В и своим давлением перемещает плунжер 2, который открывает клапан 9. Жидкость из штоковой полости цилиндров через отверстия в гильзе 8 поступает из полости А в полость О и далее на слив.

Температурный клапан 7 предназначен для сброса давления при температурных расширениях жидкости в цилиндрах ковша, когда золотник гидрораспределителя находится в нейтральном положении.

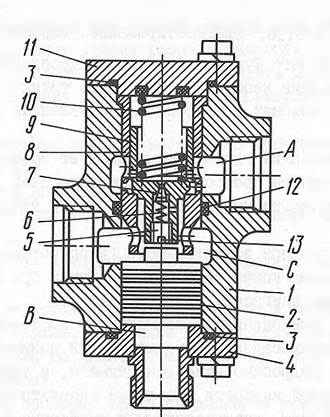

Рис.91. Замок гидравлический:
I - корпус; 2 - плунжер; 3,12 - кольца уплотнительные; 4 - крышка нижняя; 5 - винт; 6,10 - пружины; 7 - клапан температурный 8 - гильза; 9 - клапан обратный; II - крышка верхняя;
13 - шплинт







4.9.9. Маслопроводы в гидросистеме скрепера МоАЗ-6014 и тягача МоАЗ-6442

Рабочая жидкость в гидросистеме циркулирует по трубопроводам и резиновым рукавам.

Рукава, устанавливаемые в нагнетательной магистрали, заделаны в наконечники неразборной конструкции.

Уплотнение трубопроводов с рукавами высокого давления осуществляется с одной стороны конусными соединениями, с другой -

- резиновыми уплотнительными кольцами.
