МоАЗ-6014. Система гидравлическая скрепера
и тягача МоАЗ-6442
В гидросистеме самоходного скрепера установлены четыре шестеренных
насоса, закрепленных на специальных фланцах коробки отбора мощности
(рис.83 и 84).
В транспортном режиме самоходного скрепера насосы 2
(рис.84),
4 левого вращения подают рабочую жидкость в гидросистему рулевого
управления, а остальные два насоса (левого и правого вращения) -в
гидросистему скрепера.
При включении золотника гидрораспределителя какого-либо из привода
рабочих органов скрепера (ковша, заслонки или задней стенки) насос 4
автоматически переключается в гидросистему скрепера.
После возврата золотника гидрораспределителя в нейтральное положение
насос 4 автоматически переключается в гидросистему рулевого управления.
Описание устройства насоса изложено в разделе 4.4. "Управление рулевое”.

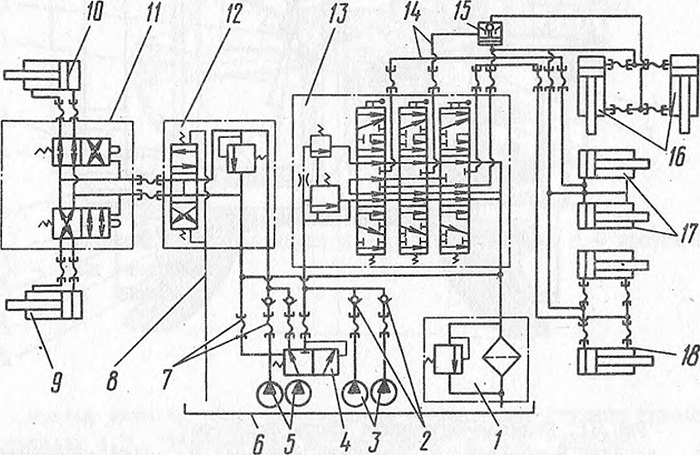

Рис.83. Схема скрепера гидравлическая:
I - фильтр масляный; 2 - клапаны обратные; 3,5 - насосы;
4 - переключатель насоса; б - бак масляный; 7 — рукава высокого
давления; 3 - маслопровод дренажный; 9,10 - бустеры левый и правый; II -
коробка золотниковая; 12 - механизм рулевой с распределителем; 13 -
гидрораспределитель; 14 - маслопровода;
15 - гидрозамок; 16 - гидроцилиндры ковша; 17 - гидроцилиндры задней
стенки; 18 - гидроцилиндры заслонки
Рис.84. Установка насосов гидросистемы скрепера:
I - насос правого вращения; 2,4 - насосы левого вращения; 3 -
переключатель насоса
4.9.3. Насосы
Насос 2 (см. рис.84) левого вращения постоянно осуществляет подачу в
гидросистему рулевого управления, насос 4 левого вращения осуществляет
подачу рабочей жидкости в гидросистему рулевого управления при
неработающей гидросистеме скрепера, а при работающей гидросистеме
скрепера осуществляет подачу рабочей жидкости в нее. Насос I правого
вращения и насос левого вращения, установленный на переднем фланце
коробки отбора мощности, постоянно осуществляют подачу рабочей жидкости
в гидросистему скрепера.
4.9.4. Переключатель насоса
Предназначен для переключения подачи рабочей
жидкости из гидросистемы рулевого управления в гидросистему скрепера и
обратно в зависимости от того, работает она или нет.
Переключатель насоса 3 (см. рис.84) установлен на насосе 4.
Устройство переключателя насоса показано на рис.85.

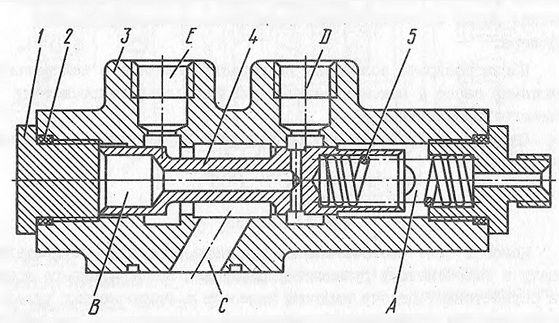

Рис.85. Переключатель насоса:
I - пробка; 2 - кольцо уплотнительное; 3 - корпус; 4 - золотник; 5 -
пружина;
А - полость дренажная; В, С, D, Е - полости нагнетания
При неработающей гидросистеме скрепера давление рабочей жидкости в
полости D. (магистраль нагнетания гидросистемы скрепера) будет равным
давлению слива. Такое же давление будет и в полости В, соединенной с
полостью D сверлениями в золотнике 4. В этом случае золотник
удерживается пружиной 5 в крайнем левом положении и рабочая жидкость,
нагнетаемая насосом, поступает из полости С в полость Е (магистраль
нагнетания рулевого управления).
При работе гидросистемы скрепера давление рабочей жидкости в полости D и
соединенной с ней каналами полости В повышается, давит на торец
золотника со стороны полости В и,, преодолевая усилие пружины,
перемещает его в крайнее правое положение. В этом случае рабочая
жидкость, нагнетаемая насосом, поступает из полости С в полость D
(магистраль нагнетания гидросистемы скрепера).
Таким образом, в гидросистему рулевого управления в транспортных режимах
самоходного скрепера поступает рабочая жидкость от двух насосов, а при
заборе грунта и отсыпке - от одного. Так как забор грунта и отсыпка его
происходят на низших передачах понижающего диапазона, то уменьшение
расхода рабочей жидкости в
гидросистеме рулевого управления при этом не
оказывает существенного влияния на управляемость самоходного скрепера.
Герметичность в переключателе насосов достигается при помощи резиновых
уплотнительных колец,
