Митсубиси Каризма. Плавкие предохранители
Блок предохранителей
Чтобы
предотвратить повреждение электрической системы из-за короткого
замыкания или перегрузки, каждая отдельная электрическая цепь
защищена плавким предохранителем. Блоки предохранителей расположены
в салоне и моторном отсеке автомобиля.
 |

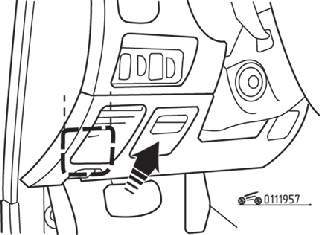

Рис. 19.57.
Расположение предохранителей в салоне автомобиля
|
В салоне
автомобиля блок предохранителей расположен перед сиденьем водителя (рис.
19.57).
 |
Рис. 19.58.

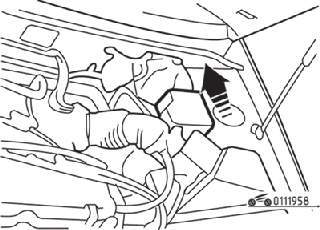

Расположение предохранителей в моторном отсеке
автомобиля
|
В моторном отсеке
блок предохранителей расположен, как показано на рис.
19.58.
Номинальные токи плавких
предохранителей
Номинальные токи
плавких предохранителей и наименования защищаемых электрических
цепей нанесены на внутренней стороне отсека для монет – для
предохранителей, расположенных в зоне ног водителя, и на крышке
блока предохранителей – для блока предохранителей в моторном отсеке.
Предохранители, расположенные
в салоне автомобиля
 |

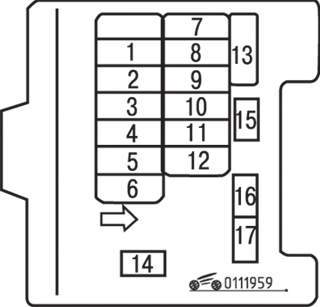

Рис. 19.59.
Расположение предохранителей в блоке, установленном
в салоне автомобиля
|
Расположение
предохранителей в блоке, установленном в салоне автомобиля, показано
на рис.
19.59.
Электрические
цепи, защищаемые предохранителями, установленными в салоне
автомобиля, приведены в табл. 19.1.
Таблица 19.1 Электрические
цепи, защищаемые предохранителями, установленными в салоне
автомобиля
Запасные плавкие
предохранители установлены в блоке предохранителей. Для замены
перегоревшего предохранителя всегда пользуйтесь предохранителем того
же номинала.
В зависимости от
модели автомобиля и его комплектации некоторые из перечисленных
предохранителей могут не устанавливаться.
 |

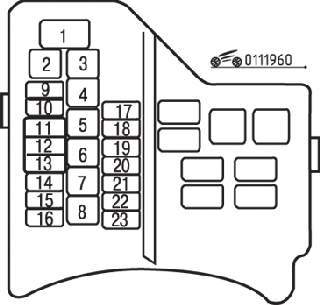

Рис. 19.60.
Расположение предохранителей в блоке, установленном
в моторном отсеке автомобиля
|
Расположение
предохранителей в блоке, установленном в моторном отсеке автомобиля,
показано на рис.
19.60.
Электрические
цепи, защищаемые предохранителями, установленными в моторном отсеке
автомобиля, приведены в табл. 19.2.
Таблица 19.2 Электрические
цепи, защищаемые предохранителями, установленными в моторном отсеке
автомобиля
