Митсубиси Каризма. Магнитола
Снятие
Для снятия
выполните следующие операции.
1. Снимите панель
центральной консоли.
2. Отверните винты
и снимите магнитолу с кронштейнами. Отсоедините от магнитолы
электрические разъемы.
 |
Рис. 19.46.

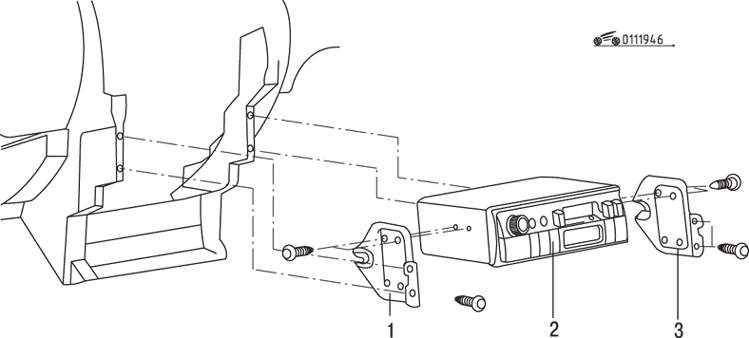

Снятие магнитолы: 1 – левый кронштейн крепления
магнитолы; 2 – магнитола; 3 – правый кронштейн
крепления магнитолы
|
3. Отверните винты
и снимите левый кронштейн 1 (рис.
19.46).крепления
магнитолы.
4. Отверните винты
и снимите правый кронштейн 3 крепления магнитолы.
Установка
Установка
проводится в последовательности, обратной снятию
Динамики
Снятие
Для снятия
динамиков выполните следующие операции.
Передние динамики
 |
Рис. 19.47.

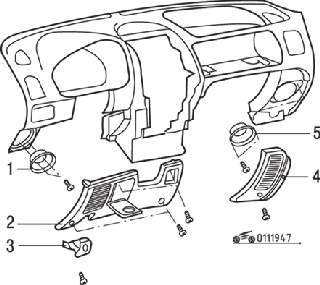

Снятие передних динамиков: 1 – динамик; 2 – нижняя
панель со стороны водителя; 3 – ручка привода замка
капота; 4 – угловая панель; 5 – динамик
|
1. Отверните винты
и снимите ручку 3 (рис.
19.47) привода
замка капота.
2. Отверните винты
и снимите нижнюю панель 2 со стороны водителя.
3. Отверните винты
и снимите динамик 1. Отсоедините от динамика провода.
4. Отверните винты
и снимите угловую панель 4 со стороны переднего пассажира.
5. Отверните винты
и снимите динамик 5. Отсоедините от динамика провода.
Задние динамики
 |
Рис. 19.48.

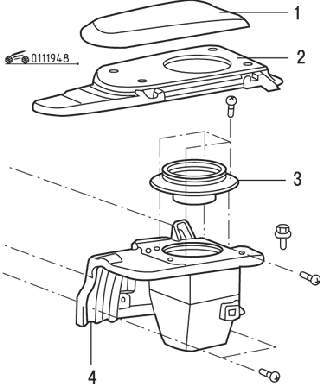

Снятие задних динамиков: 1 – накладка динамика; 2 –
боковая полка; 3 – динамик; 4 – кронштейн крепления
динамика
|
1. Снимите
накладку 1 (рис.
19.48)
динамика.
2. Отверните винты
и снимите боковую полку 2.
3. Отверните винты
и снимите динамик 3. Отсоедините от динамика провода.
4. Снимите
облицовку заднюю боковую.
5. Отверните винты
и снимите кронштейн 4 крепления динамика.
Установка
Установка
проводится в последовательности, обратной снятию
