Митсубиси Каризма. Задний комбинированный фонарь

Снятие

Для снятия выполните следующие операции.

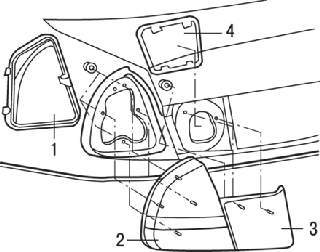

Рис. 19.37. Задний комбинированный фонарь автомобилей с кузовом хэтчбэк: 1 – крышка фонаря; 2 – задний комбинированный фонарь в сборе; 3 – задний фонарь в задней двери; 4 – крышка фонаря в задней двери

1. Снимите крышку 1 (рис. 19.37) фонаря.

2. Отверните гайки и снимите задний комбинированный фонарь 2 (см. рис. 19.37), 1 (рис. 19.38) в сборе.

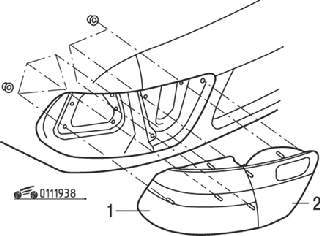

Рис. 19.38. Задний комбинированный фонарь автомобилей с кузовом седан: 1 – задний комбинированный фонарь в сборе; 2 – задний фонарь на крышке багажника

3. Снимите крышку 4 (см. рис. 19.37) фонаря.

4. Отверните гайки и снимите задний фонарь 3 (см. рис. 19.37), 2 (см. рис. 19.38) в сборе
